Montado sobre eje principal y cabeza, el manto forma con los cóncavos la cámara variable. Compruebe perfil, segmentos, espesor, fijación y margen de desgaste para el modelo KB / BK completo.
Ver la página de la parte común →Identifique instalaciones históricas KB giratorias y BK de mandíbula giratoria, gama actual FLS Pro, piezas de desgaste, repuestos estructurales y herramientas específicas de mantenimiento.

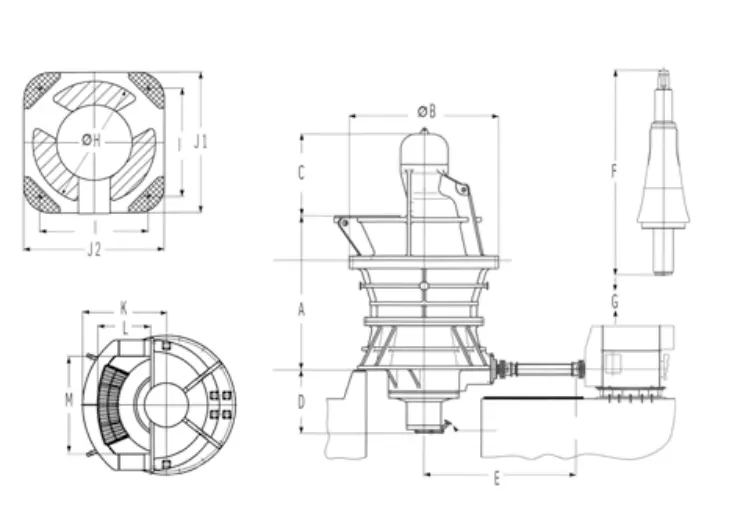

KB usa abertura anular; BK, disposición de mandíbula giratoria con abertura ampliada en un lado. La página reúne modelos, dimensiones, piezas de desgaste y accionamiento, materiales y herramientas documentadas para repuestos.
La tabla sigue el folleto thyssenkrupp, complementado con la ficha FLS 2023 del KB 63-130 Pro. Peso y capacidad dependen de configuración y solo identifican instalaciones.
| Modelo estándar | Abertura de alimentación / diámetro del manto | Datos principales de accionamiento y ajuste | Peso de máquina de referencia |
|---|---|---|---|
| KB 54-67 | Abertura de alimentación 1370 mm; manto 1700 mm | Hasta 450 kW; excéntrico aprox. 137 rpm | Aprox. 180 t |
| KB 54-75 | Abertura de alimentación 1370 mm; manto 1900 mm | Hasta 650 kW; excéntrico aprox. 137 rpm | Aprox. 215 t |
| KB 63-75 | Abertura de alimentación 1600 mm; manto 2030 mm | Hasta 650 kW; excéntrico aprox. 137 rpm | Aprox. 270 t |
| KB 63-89 | Abertura de alimentación 1600 mm; manto 2260 mm | Hasta 1000 kW; excéntrico aprox. 130 rpm | Aprox. 332 t |
| KB 63-114 | Abertura de alimentación 1600 mm; manto 2900 mm | Hasta 1200 kW; excéntrico aprox. 127 rpm | Aprox. 530 t |
| KB 63-130 / KB 63-130 Pro | Abertura de alimentación 1600 mm; manto 3300 mm | Up to 1500 kW; OSS 170–300 mm | Aprox. 495 t |
| BK 54-67 | Abertura unilateral 2640 × 1350 mm; manto 1700 mm | Hasta 450 kW; excéntrico aprox. 137 rpm | Aprox. 175 t |
| BK 63-75 | Abertura unilateral 3080 × 1680 mm; manto 1900 mm | Hasta 650 kW; excéntrico aprox. 137 rpm | Aprox. 209 t |

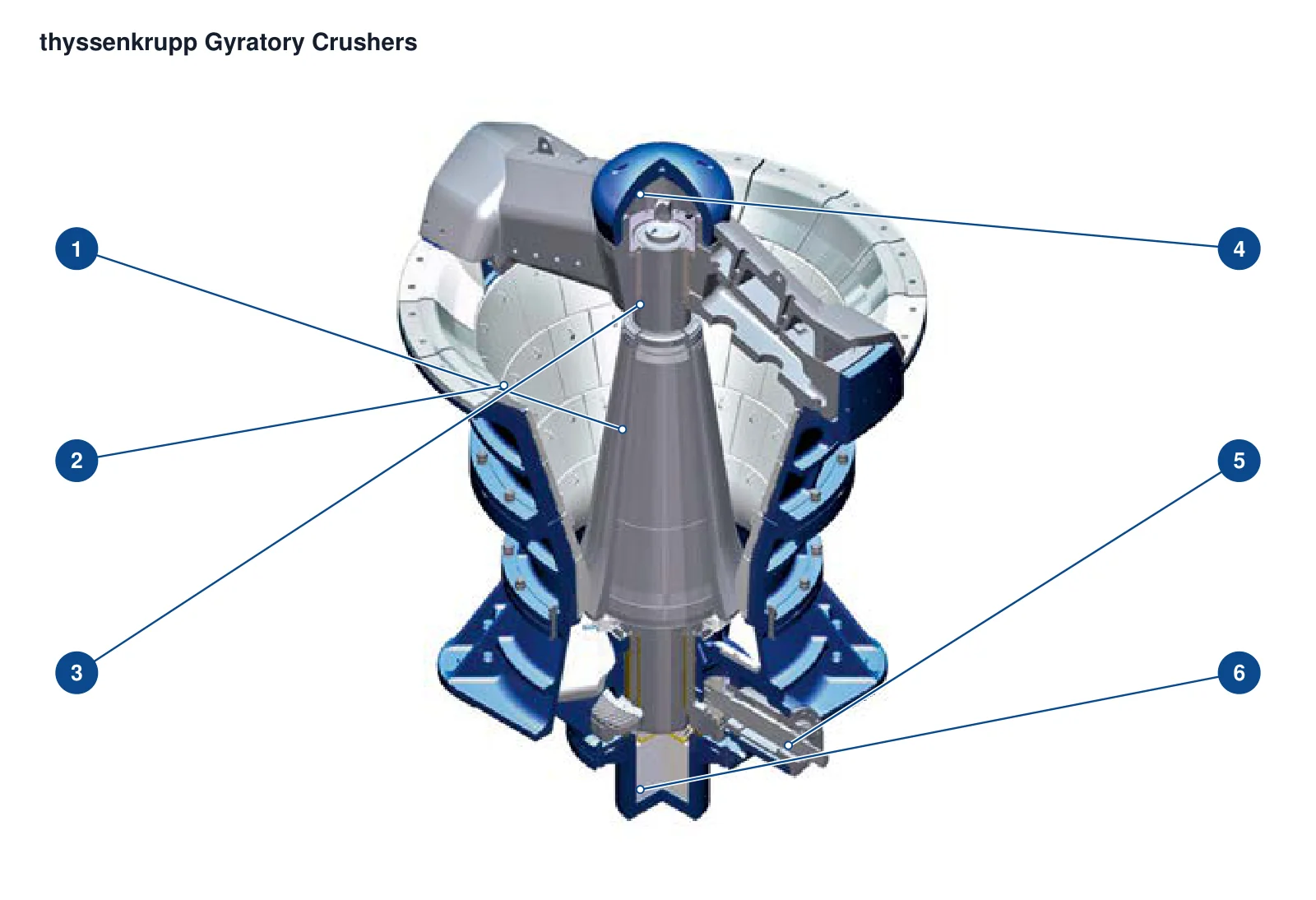

Los números del esquema se corresponden con las filas siguientes.

| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Mantle | Superficie cónica de trituración alrededor del eje central |
| 2 | Segmentos del cóncavo | Superficies de trabajo escalonadas dentro de la carcasa izquierda |
| 3 | Eje principal | Eje vertical central que atraviesa el cono |
| 4 | Suspensión del eje principal | Soporte central en la cruceta superior |
| 5 | Countershaft | Eje horizontal inferior a la derecha |
| 6 | Soporte hidráulico | Soporte de ajuste debajo del eje central |
Mantos, cóncavos, camisas de eje, protectores de brazos, revestimientos inferiores y placas del cuerpo superior se identifican por posición y enlazan a componentes y materiales.

Mantle
Montado sobre eje principal y cabeza, el manto forma con los cóncavos la cámara variable. Compruebe perfil, segmentos, espesor, fijación y margen de desgaste para el modelo KB / BK completo.
Ver la página de la parte común →
Segmento de cóncavo
Los segmentos del cuerpo superior forman la cámara con el manto. Compruebe conjuntamente cantidad, perfiles por zonas, holguras de respaldo, anillos de apoyo e interfaces adyacentes.
Ver la página de la parte común →
manguito protector del eje principal
Esta pieza protectora separada se monta fuera del eje principal; no es el eje. Compruebe diámetros, longitud, hombros, sentido de desmontaje y ajuste con la cabeza por separado.
Ver la página de la parte común →
Protector de brazo de cruceta
Los protectores cubren brazos de cruceta orientados a alimentación frente a impactos y erosión. Compruebe lateralidad, perfil, solapamientos, orificios y dirección de desgaste según diseño.
Ver la página de la parte común →
revestimiento antidesgaste inferior de la cruceta
Bajo la cruceta, cerca de alimentación y parte superior de cámara; requieren comprobar conjuntamente perfil, orificios avellanados, lateralidad y holgura de oscilación del eje.
Ver la página de la parte común →
Placa de desgaste de cuerpo superior / alimentación
Protegen cuerpo superior, tolva y canal adyacente. Identifique según caída, tamaño de bloques, zonas de revestimiento, orificios, solapamientos y acceso de mantenimiento.

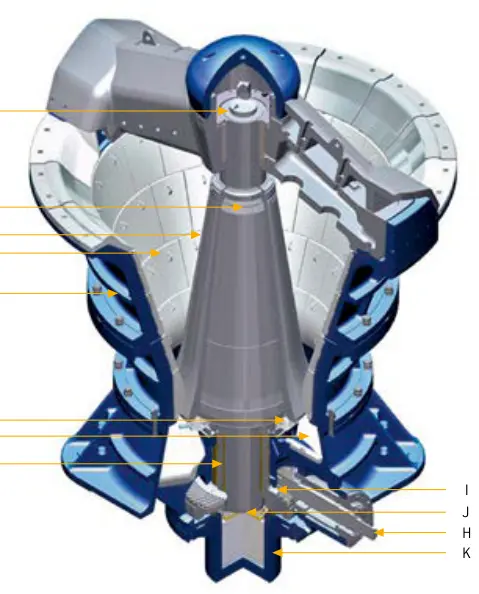

Ver la página de la parte común →El eje y su camisa son piezas separadas. Compruebe cruceta, conjuntos de eje/excéntrico, engranajes, casquillos superiores y ajuste hidráulico por sus interfaces y materiales.

conjunto de la cruceta
La cruceta soporta el eje arriba y define pasos de alimentación. Diseños anular estándar, anular dividido, en forma de hueso y de mandíbula difieren en estructura, peso, apoyo y desmontaje; compruebe versión instalada.
Ver la página de la parte común →
Conjunto de eje principal
El eje principal es el eje portante completo, separado de su camisa. El conjunto también incluye cabeza, tuerca, interfaz de cojinete de apoyo y extremo de soporte hidráulico.
Ver la página de la parte común →
Conjunto excéntrico & casquillo
El excéntrico produce la oscilación giratoria del eje e incluye cuerpo, casquillo interior, contrapeso y apoyos. Compruebe excentricidad, diámetros, ranuras de aceite, giro y ajuste de carrera según modelo.
Ver la página de la parte común →

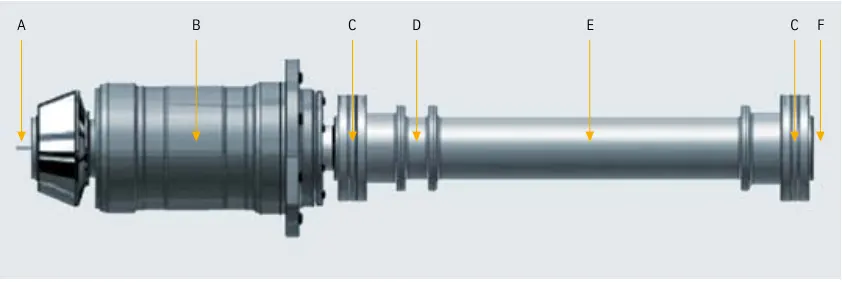

Engranaje cónico & piñón
El OEM usa engranajes cónicos espirales cyclo-palloid. Compruebe como pareja dientes, módulo, ángulo de presión, sentido de espiral, ángulo entre ejes, juego y marcas de emparejamiento.
Ver la página de la parte común →
Casquillo de cruceta & sello de aceite
En el centro de la cruceta apoyan el movimiento superior del eje. Compruebe diámetro interior, longitud, ranuras, holgura, lubricación y orientación de junta con el muñón.
Ver la página de la parte común →
Ajuste hidráulico & sello de pistón
La hidráulica soporta y eleva/baja el eje para ajustar descarga, compensar desgaste y proteger de sobrecarga. Compruebe conjuntamente diámetro interior, carrera, presión, ranuras de juntas e interfaz del cojinete de apoyo.
Ver la página de la parte común →No. BK tiene estructura de mandíbula giratoria con abertura ampliada en un lado; cruceta, carcasa, cámara y alimentación difieren de KB. Compruebe modelo completo, serie y planos.
No. El eje es una gran forja interna portante; la camisa es una pieza protectora exterior separada. Materiales, dimensiones, fabricación y aceptación difieren.
Los registros internos de capuchones de dientes no permiten vincular fiablemente números con posiciones KB / BK y revisiones; no se infieren números. La relación se establece al recibir placa o plano.
Proporcione modelo, configuración Pro, serie, abertura, diámetro de manto, planos, fotos, dimensiones, materiales y servicio. Coordinamos identificación, evaluación del material, fabricación, control de calidad y entrega.
