Начните с моделей CG810i, CG820i, CG830i и CG850i для определения систем траверсы и футеровки, главных валов, втулок, деталей привода и гидравлики; затем сверьте чертежи и запросите расчёт цены.
На этой странице представлены официальные спецификации, основные положения установки, проверки материалов, идентификация чертежей и запросы, связанные с поставкой запасных частей. В карточках моделей используются текущие короткие названия на сайте производителя; в технической таблице сохранены обозначения CG800i.

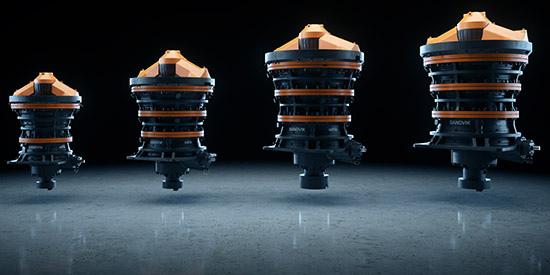

Приведённые ниже масса, загрузочные отверстия, производительность и мощности взяты из текущей официальной таблицы параметров Sandvik CG800i. Сверьте установленную машину по её заводской табличке, серийному номеру, конфигурации камеры и документации оборудования.
| Модель | Вес машины | Загрузочное отверстие | Производительность | Мощность двигателя |
|---|---|---|---|---|

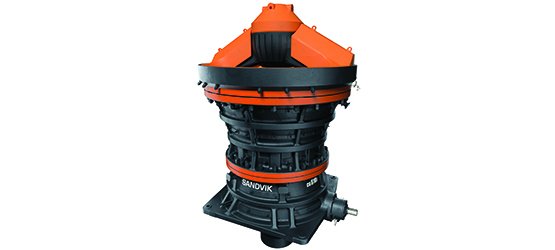

| CG810i | 128 t | 1,067 mm | 1,300–2,700 t/h | 315 kW |
| CG820i | 244 t | 1,372 mm | 1,500–4,000 t/h | 525 kW |

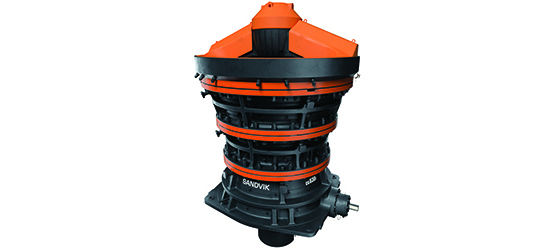

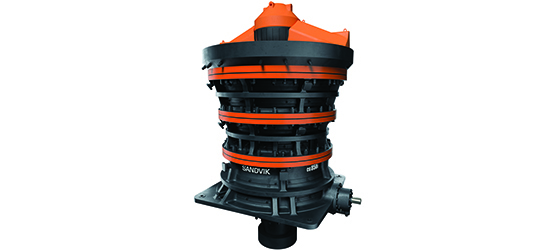

| CG830i | 380 t | 1,525 mm | 2,700–6,000 t/h | 660 kW |
| CG850i | 500 t | 1,549 mm | 3,800–8,250 t/h | 950 kW |
Номера на схеме соответствуют строкам таблицы.
| № | Узел / деталь | Расположение | Применимость |
|---|---|---|---|
| 1 | Сегменты неподвижного конуса (чаши) | Ярусные дробящие поверхности внутри левого корпуса | CG800i - разрез семейства OEM (размеры не указаны) |
| 2 | подвижный конус | Дробящий конус вокруг центрального вала | CG800i - разрез семейства OEM (размеры не указаны) |
| 3 | Главный вал | Центральный вертикальный вал на правом исходном изображении | CG800i - разрез семейства OEM (размеры не указаны) |
| 4 | Countershaft | Нижний горизонтальный приводной вал справа | CG800i - разрез семейства OEM (размеры не указаны) |
Сначала показаны защита траверсы, неподвижная и подвижная футеровка конуса и защитные втулки главного вала. Каждая карточка содержит место установки, условия работы, параметры материала и ссылку на общую страницу компонента.
защитный колпак траверсы, защитная плита & футеровка луча траверсы
Эти детали над загрузочным отверстием подвергаются прямому воздействию крупных камней, неравномерной нагрузке и износу от скольжения. Проверьте геометрию крестовины, количество рычагов, профиль пластины, расположение отверстий, толщину и направление подачи.
Посмотреть страницу общей части →
Неподвижная броня
Сегменты футеруют верхний корпус и образуют камеру дробления вместе с подвижным конусом. Сверьте тип камеры, ярусы, деление на сегменты, опорные кольца, зазор под заливку и профиль износа каждого яруса.
Посмотреть страницу общей части →подвижный конус
Подвижный конус (мантия) закрывает головку главного вала и движется вместе с валом, совершающим гирационное движение, дробя материал между ним и неподвижным конусом. Сверьте верхний и нижний профили, сопряжение гайки головки, заливку, настройку разгрузочного зазора и зоны износа.
Посмотреть страницу общей части →
защитная втулка главного вала
Устанавливается вокруг первичного вала для защиты его рабочей поверхности. Этот отдельный компонент не является ни главным валом, ни узлом главного вала. Проверьте отверстие, наружный диаметр, длину, установочные выступы и посадки.
Посмотреть страницу общей части →
износостойкая футеровка нижней стороны траверсы
Защищают нижнюю часть крестовины и прилегающие к ней участки от ударов камней, отскока и потока абразива. Проверьте ориентацию слева/справа, расположение пластин, отверстия и контактные поверхности относительно крестовины.
Посмотреть страницу общей части →
износостойкая плита верхнего корпуса
Защищают зоны подачи и отскока в верхней части корпуса. Проверьте зоны установки, толщину, кривизну, нахлесты, крепление и границы с вогнутостями.
Посмотреть страницу общей части →Определите главный вал отдельно от его защитной втулки. Проверьте приводные, несущие, подшипниковые и гидравлические уплотнительные детали по серии, полной модели, серийному номеру, редакции чертежа и сопрягаемым размерам.
траверса в сборе
На изображении машины показано положение верхней траверсы. Для узла сверяют конструкцию лучей, центральную опору, соединительные фланцы, точки подъема, посадочное место втулки и модель машины.
Посмотреть страницу общей части →
Главный вал
На изображении машины указана осевая линия главного вала; это не фотография отдельного вала. Этот критический несущий компонент необходимо проверять отдельно от его внешней защитной втулки.
Посмотреть страницу общей части →
подшипник траверсы & масляное уплотнение
Поддерживают верхнюю часть главного вала, обеспечивая смазку и уплотнение. Сверьте геометрию сферической опоры, диаметр вала, внутренний и наружный диаметры втулки, фланец, масляные канавки и тип уплотнения.
Посмотреть страницу общей части →
эксцентриковая втулка
Расположена в эксцентриковом механизме для создания и поддержки гирационного движения главного вала. Сверьте эксцентриситет, внутренний и наружный диаметры, ориентацию верх/низ, масляные канавки, заплечики и рабочий зазор.
Посмотреть страницу общей части →
коническое зубчатое колесо
Изображение показывает категорию конического зубчатого привода. Для пары колеса и шестерни сверяют модуль, число зубьев, угол зацепления, направление винтовой линии, монтажное расстояние и пятно контакта.
Посмотреть страницу общей части →
приводная шестерня
Работает в паре с коническим колесом, передавая мощность горизонтального вала. Сверьте число зубьев, направление винтовой линии, геометрию зубьев, сопряжение с валом, боковой зазор и данные о зацеплении пары.
Посмотреть страницу общей части →
подшипники вала приводной шестерни
Поддерживают горизонтальный вал-шестерню и сохраняют межосевое расстояние зубчатой передачи. Сверяют обозначение подшипника, зазор, направление нагрузки, допуски шейки и корпуса и смазку.
Посмотреть страницу общей части →
уплотнения вала приводной шестерни
Не допускают попадания пыли в корпус привода и удерживают смазку внутри. Сверьте диаметр вала, канавки, направление уплотнительной кромки, температуру, масло, частоту вращения и геометрию торцевой крышки.
Посмотреть страницу общей части →
втулки Hydroset
Используется в системе гидравлической регулировки и поддержки первичного вала. Проверьте верхнее/нижнее положение, диаметры, осевую высоту, масляные канавки, зазор фитинга и гидравлические соединения.
Посмотреть страницу общей части →
уплотнение поршня Hydroset
Сохраняет давление гидравлической регулировки и исключает загрязнение. Проверьте диаметры цилиндра и штока, канавки, давление, температуру, ориентацию жидкости и пакета уплотнений.
Посмотреть страницу общей части →
система пылезащитного уплотнения
Защищает эксцентрики и зоны смазки. Проверьте уплотнительные кольца, канавки, контактные поверхности, условия продувки или избыточного давления, а также соответствующую геометрию пыльников.
Посмотреть страницу общей части →
детали упорной опоры
Выдерживают осевые нагрузки на главный вал в сочетании с гидравлической системой регулировки. Проверьте порядок укладки, диаметры контактов, зазор между масляной пленкой, упорные поверхности и высоту сборки.
Посмотреть страницу общей части →В текущих карточках продуктов Sandvik используются CG810, CG820, CG830 и CG850; в официальных технических таблицах и брошюрах используются CG810i, CG820i, CG830i и CG850i. В запросах следует использовать полное обозначение заводской таблички и серийный номер.
Нет. Главный вал является критически важным компонентом, несущим нагрузку; втулка представляет собой отдельную защитную деталь, надеваемую вокруг нее. Чертеж, размеры и материалы проверьте отдельно.
Номера деталей должны быть связаны с моделью, местом установки и редакцией чертежа. Без надёжных источников предполагаемые номера не публикуются. Пришлите чертёж или образец и сообщите модель оборудования и название детали.
Предоставьте полную модель, серийный номер, чертежи или образцы, фотографии бывших в употреблении деталей, материалы и условия эксплуатации. Они поддерживают идентификацию деталей, оценку материалов, согласование производства, контроль качества и поставку готовых деталей.
