Trituradoras de impacto de eje vertical Metso Barmac serie B

Use los modelos B6150SE, B7150SE, B9100SE y el histórico B5100SE para identificar piezas de desgaste del rotor, materiales de carburo de tungsteno, ejes, accionamientos y herramientas específicas de mantenimiento.

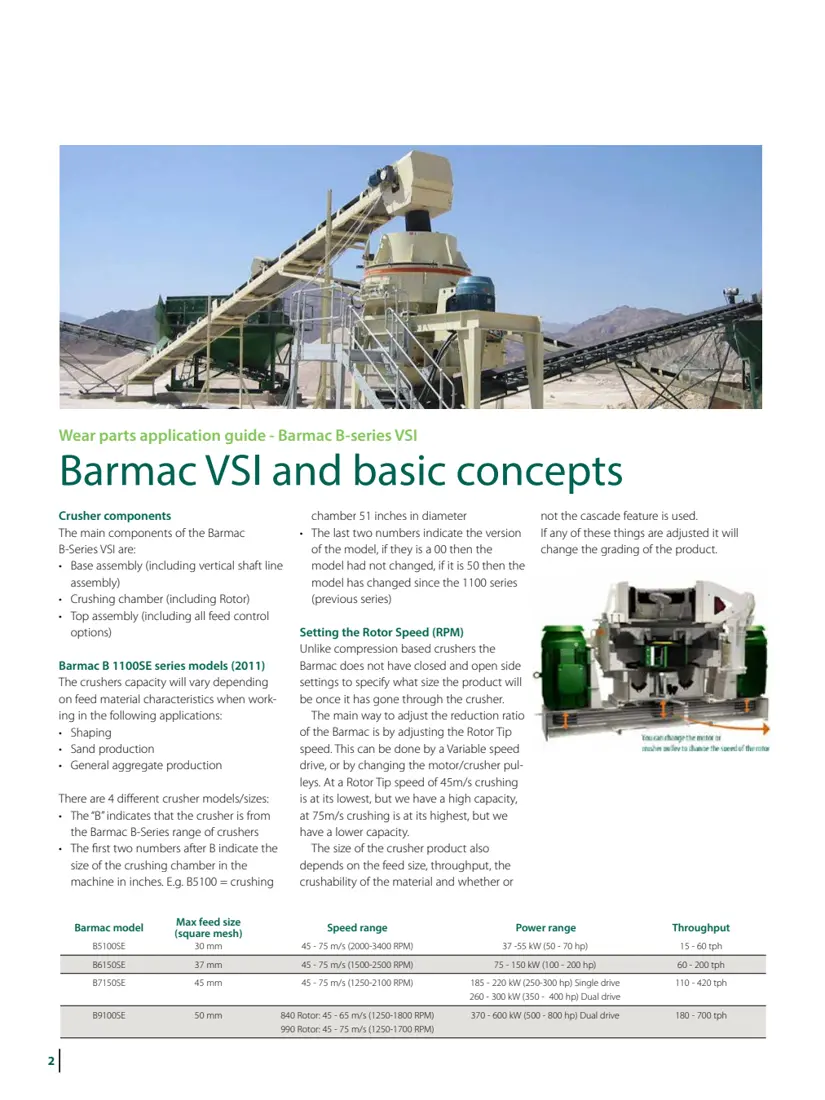

Imagen oficial de instalación Metso serie B, tabla de modelos B6150SE / B7150SE / B9100SE y rotor serie Orange.

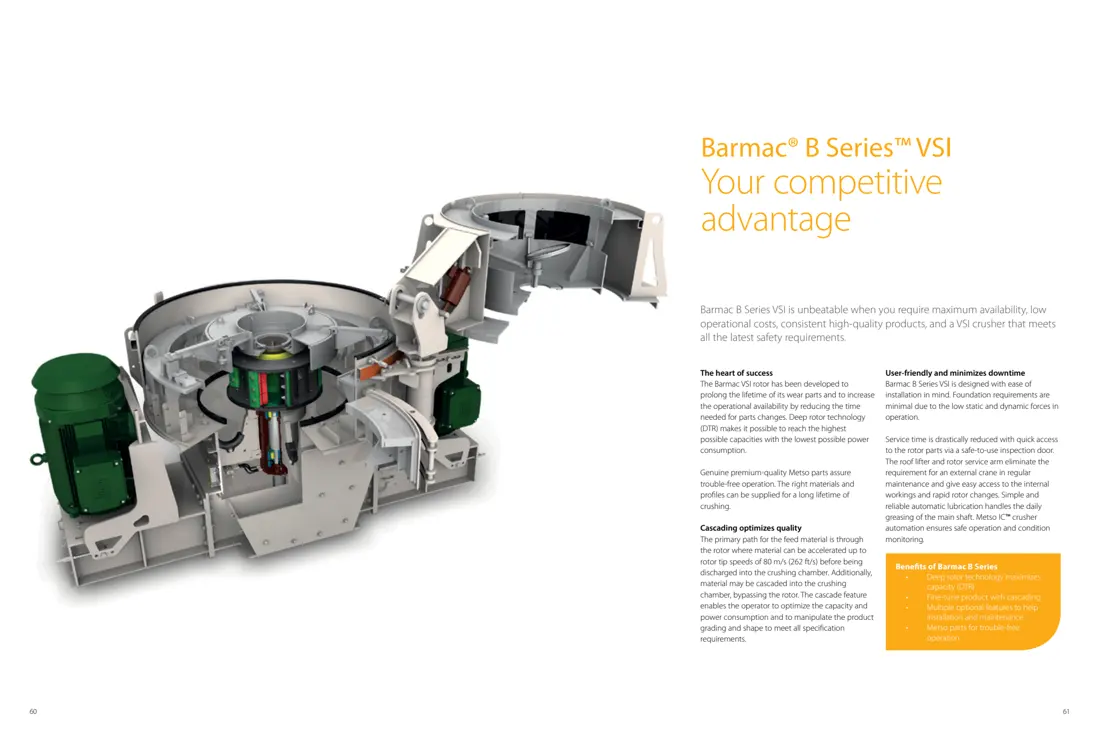

Sección oficial de Barmac B con alimentación superior, rotor, eje vertical, accionamiento por correa y zonas de mantenimiento.

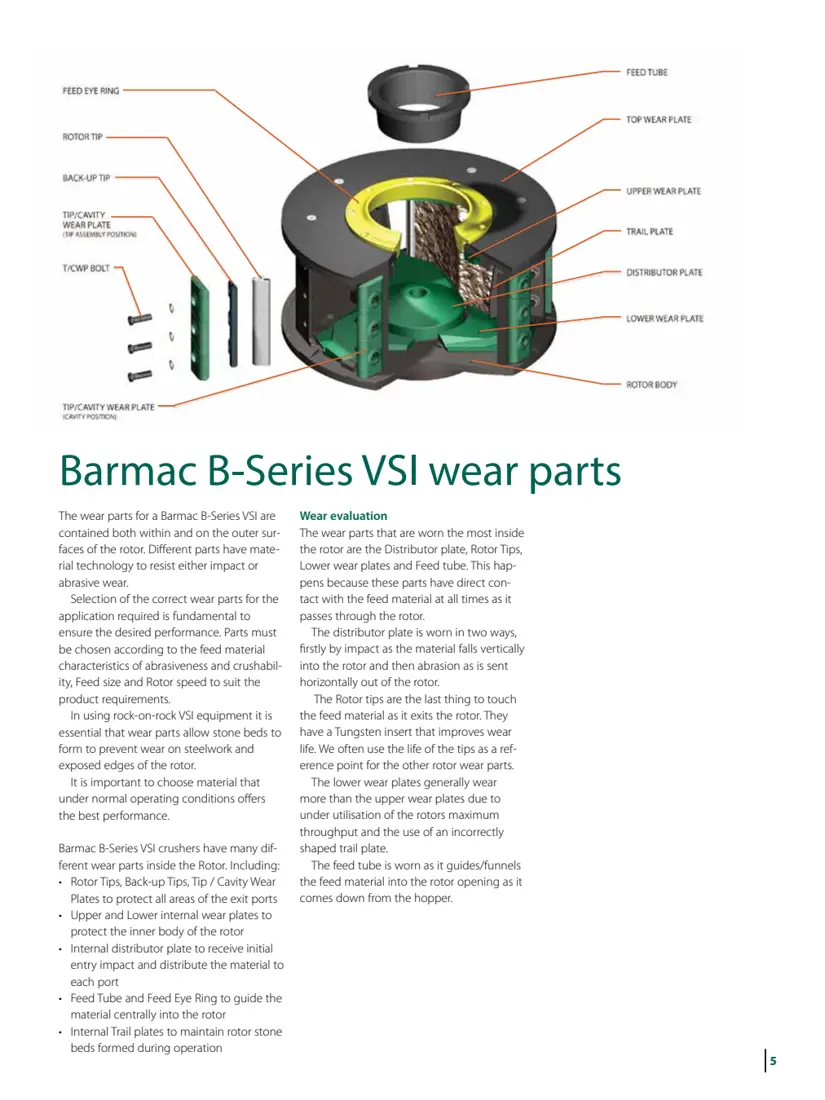

Disposición oficial de piezas de desgaste del rotor Metso: puntas, puntas de respaldo, placas de cavidad, placas superiores/inferiores, placa distribuidora, placas de arrastre, tubo de alimentación y anillo del ojo de alimentación.

Series de equipos OEM

Modelos, piezas de desgaste del rotor, ejes y herramientas en una página

Esta página utiliza documentación original Metso Barmac de modelos, rotores y piezas de desgaste. Los datos publicados identifican instalaciones; el suministro de piezas sigue requiriendo el modelo completo, dimensiones del rotor, número de serie, plano y planos.

3 + 1Modelos instalados actuales e históricos

10Categorías de piezas de desgaste del rotor

6Repuestos del eje y accionamiento

3Grados de rendimiento WC del fabricante original

Modelos y especificaciones clave.

Tabla de modelos Barmac serie B

Los tres modelos actuales se basan en documentación vigente del fabricante de serie B. B5100SE procede de la guía de aplicación de piezas de desgaste de 2011 y se conserva expresamente como modelo histórico instalado.

Modelo / estado	Alimentación máxima	Speed	Power	Capacidad / peso
B6150SE · Actual	37 mm	1,500–2,500 rpm	75–160 kW	60–217 t/h; aproximadamente 6,400 kg (incluido el motor)
B7150SE · Actual	45 mm	1,100–2,100 rpm	160–320 kW	125–545 t/h; aproximadamente 12,400 kg (incluido el motor)
B9100SE · Actual	50 mm	1,000–1,800 rpm	320–600 kW	263–775 t/h; aproximadamente 14,400 kg (incluido el motor)
B5100SE · Instalación histórica	30 mm	2,000–3,400 rpm	37–55 kW	15–60 t/h; compare el peso con los registros de instalación

Comparaciones de la instalación: La capacidad depende de las propiedades de la alimentación, la triturabilidad, la abrasividad, la velocidad del rotor y la proporción de flujo en cascada. Las máquinas del mismo modelo pueden diferir en tamaño del rotor, diseño profundo o poco profundo y versiones de las piezas. Documentación original de modelos serie B · Guía original de piezas de desgaste Barmac

Metso

Esquema de ubicación de componentes

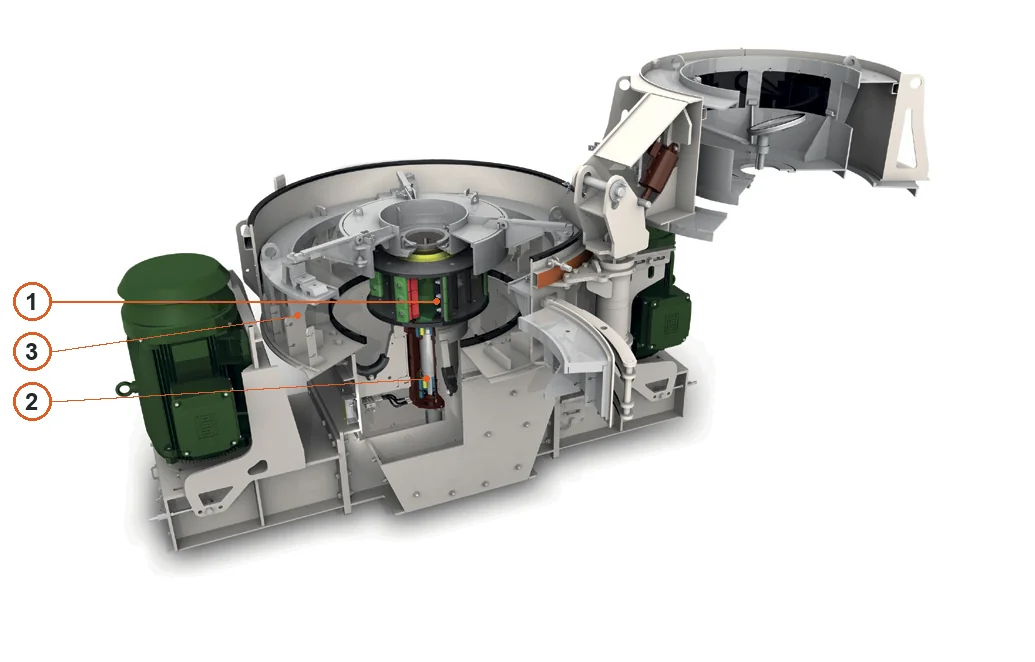

Los números del esquema se corresponden con las filas siguientes.

N.º	Componente	Ubicación	Aplica a
1	Rotor	Conjunto de rotor verde y negro en el centro de la cámara	Barmac serie B
2	Eje principal	Eje vertical central bajo el rotor	Barmac serie B
3	Cuerpo de la cámara de trituración	Cuerpo gris de la cámara que rodea el rotor	Barmac serie B

piezas de desgaste

Identifique las piezas de desgaste Barmac por su posición interior y exterior en el rotor

Las puntas sufren impactos de descarga a alta velocidad; las placas distribuidoras, impactos de alimentación y abrasión. Las placas superiores/inferiores y de arrastre mantienen el lecho de roca del rotor. El material debe seleccionarse según la posición y el modo de fallo.

Juegos de puntas del rotor

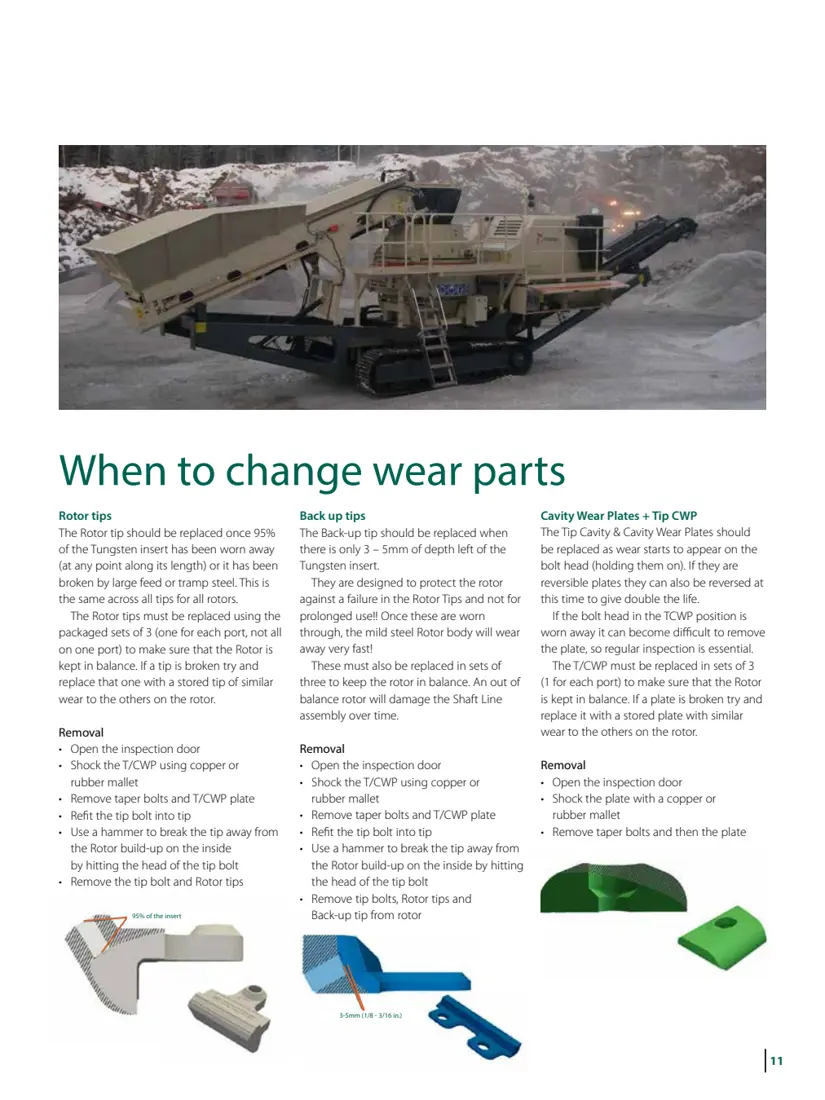

Juego de puntas del rotor

Son las últimas piezas de alto desgaste que toca el material antes de salir del rotor. La documentación del fabricante recoge insertos de carburo de tungsteno Hard, Extra Hard y XX Hard, con distintos equilibrios entre impacto y abrasión. Sustituya juegos emparejados en cada salida para mantener el equilibrio. Compare las piezas por modelo Barmac completo, tamaño de rotor, número de serie, plano, perfil e interfaces.

Trituradoras de impacto de eje vertical Metso Barmac serie B

Modelos, piezas de desgaste del rotor, ejes y herramientas en una página

Juegos de puntas del rotor

Puntas de respaldo del rotor

Placas de desgaste de puntas / cavidades

Placas de desgaste internas superiores

Placas de desgaste internas inferiores

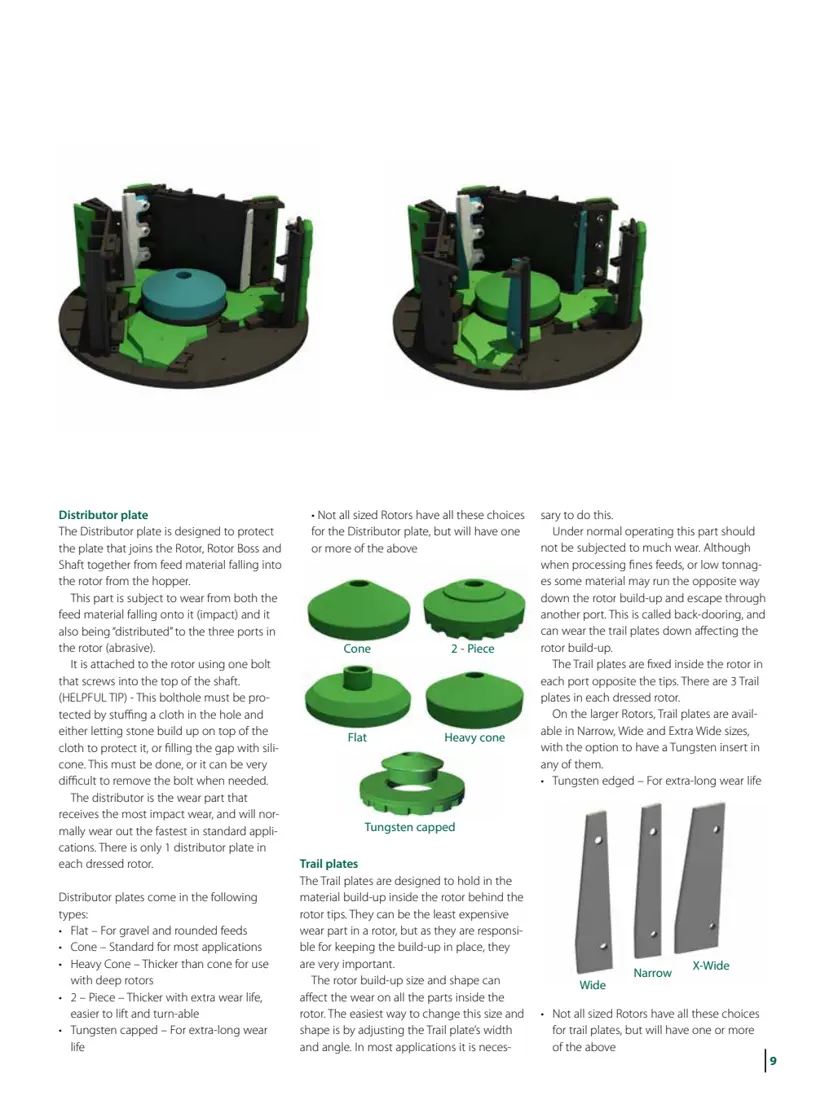

Placa distribuidora

Placas de arrastre

Tubo de alimentación

Anillo de la boca de alimentación

Placas de desgaste superiores e inferiores del rotor

Conjunto y cuerpo del rotor

Eje vertical y conjunto de eje

Rodamientos del rotor

Sellos de rodamientos y componentes de lubricación

Poleas motrices

Juegos emparejados de correas trapezoidales de accionamiento

Dispositivo de elevación de tapa / sección superior

Brazo de servicio del rotor y herramientas de elevación

Sustitución de piezas de desgaste del rotor y equilibrado
