¿Por qué no se presentan detalles de modelos OEM HAZEMAG?

La información actual no ofrece números de catálogo públicos con trazabilidad que correspondan inequívocamente a un modelo y una posición de pieza. No se publican números sin registros de catálogo, planos o instalación.

Sizers de minerales HAZEMAG HCS/HSS

HCS primarios, HCS secundarios y HSS laterales: modelos estándar, capacidad, distancia entre centros, longitud de rodillos, capuchones y segmentos de trituración, ejes y repuestos de accionamiento.

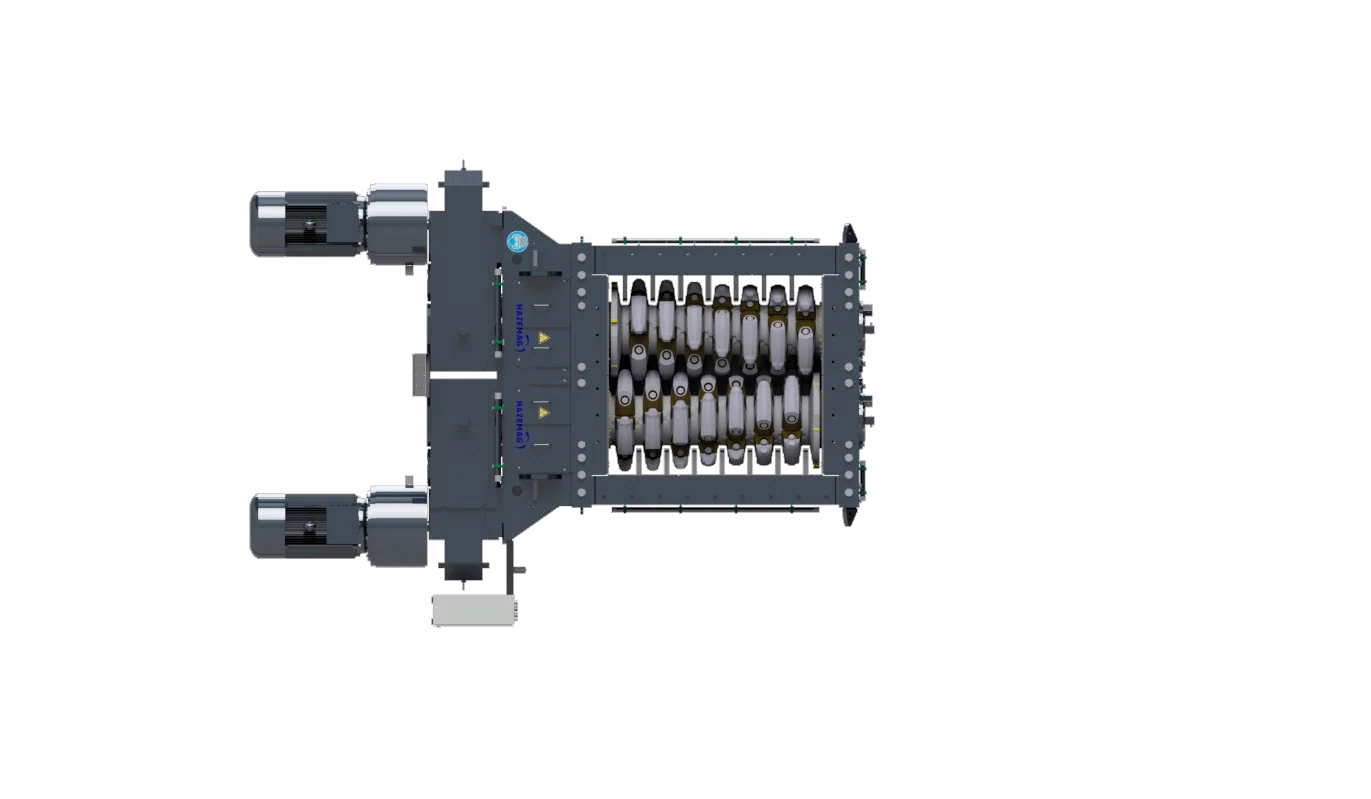

Fotografía del fabricante de un sizer central HAZEMAG HCS, que muestra ambos rodillos, la carcasa, los capuchones de trituración y los soportes de extremos.

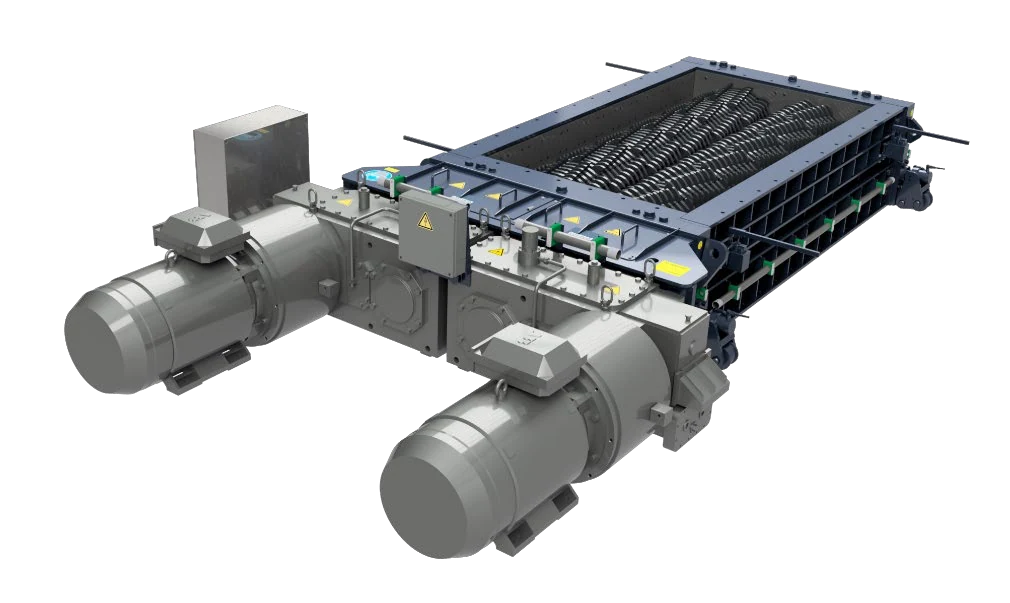

Imagen del fabricante de un sizer central HCS. Compare la distancia entre centros, la longitud de rodillos y el perfil de dientes con el modelo estándar y la configuración del proyecto.

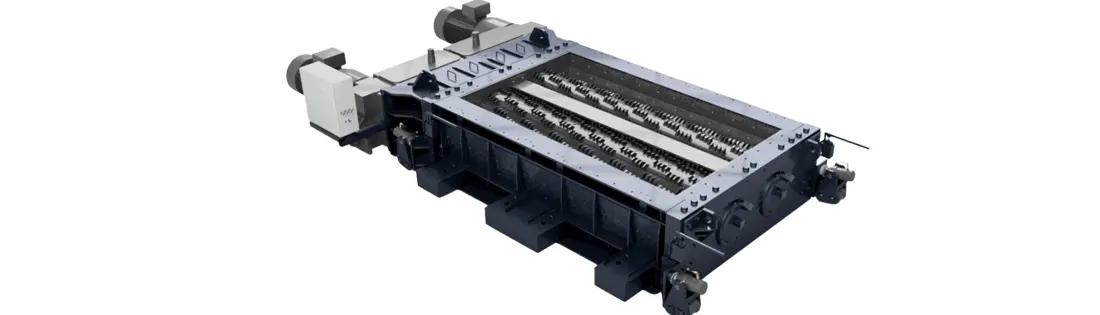

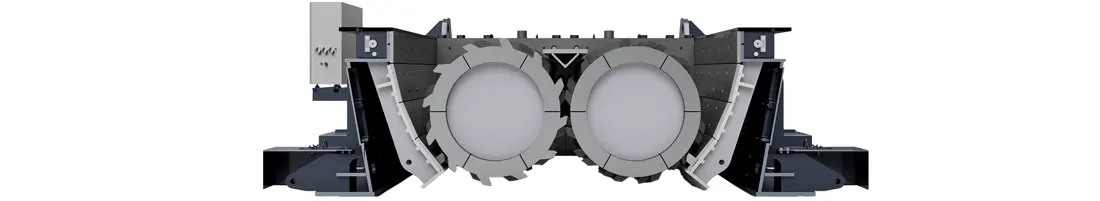

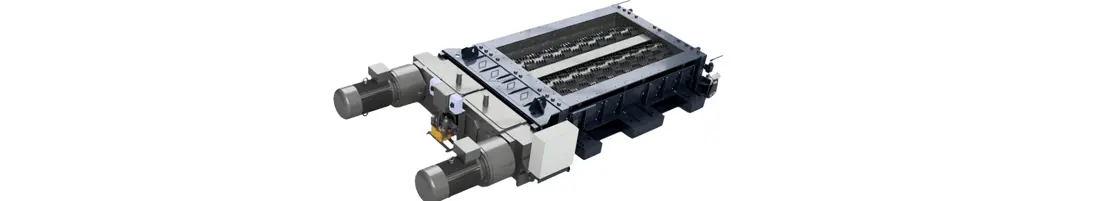

Imagen del fabricante de un sizer lateral HSS. Cada rodillo gira hacia su respectiva pared lateral; las zonas de trituración lateral difieren de la disposición HCS.

Referencia del equipo OEM

40 modelos incluidos por el fabricante, piezas de desgaste y repuestos de accionamiento

Esta página presenta modelos y dimensiones directamente relevantes para identificar instalaciones HAZEMAG HCS/HSS, piezas de desgaste y repuestos principales. La distancia entre centros y la longitud de rodillos delimitan la serie. Antes de fabricar, compare el perfil de dientes, el sentido de giro, la retención y las interfaces de accionamiento mediante la placa de identificación, el modelo completo, el número de serie, el plano de conjunto, el plano o una pieza usada con trazabilidad.

15Modelos HCS primarios

14Modelos HCS secundarios

11Modelos HSS

40Modelos estándar publicados actualmente

Modelos estándar y dimensiones clave

Modelos estándar HAZEMAG HCS/HSS y dimensiones principales

Los modelos siguen los datos técnicos oficiales actuales de HAZEMAG para HCS primarios, HCS secundarios y HSS. Se conservan cuatro parámetros principales para identificar repuestos: capacidad, tamaño máximo de alimentación, distancia entre centros y longitud de rodillos.

Modelos de serie y estándar.	Capacidad / tamaño máximo de alimentación	Distancia entre centros / longitud de rodillos	Comprobaciones clave de piezas de repuesto
HCS 06 de trituración primaria: 0610, 0616, 0620, 0625	650–1,650 t/h; tamaño máximo de alimentación 1,000 mm	Distancia entre centros 680 mm; longitud de rodillos 970–2,475 mm	Capuchones de trituración, anillos de trituración, ejes, barra rompedora e interfaces de accionamiento
HCS 08 de trituración primaria: 0816, 0820, 0825, 0830	1,350–2,500 t/h; tamaño máximo de alimentación 1,200 mm	Distancia entre centros 850 mm; longitud de rodillos 1,690–2,990 mm	Disposición de capuchones, longitud de rodillos, revestimientos de carcasa y configuración de accionamiento
HCS 10/13 de trituración primaria: 1020, 1025, 1030, 1040; 1320, 1330, 1340	2,100–5,300 t/h; tamaño máximo de alimentación 1,500 / 2,000 mm	Distancia entre centros 1,050 / 1,350 mm; longitud de rodillos 1,925–4,120 mm	Ejes grandes, anillos de trituración, capuchones, alojamientos de rodamientos e interfaces de caja de engranajes
HCS 05/06 de trituración secundaria: 0510, 0516, 0520; 0610, 0616, 0620, 0625, 0630	290–1,200 t/h; tamaño máximo de alimentación 250 / 350 mm	Distancia entre centros 550 / 680 mm; longitud de rodillos 1,020–3,060 mm	Segmentos sustituibles, holguras, barra rompedora y protección de paredes delantera / trasera
HCS 08 de trituración secundaria: 0810, 0816, 0820, 0825, 0830, 0840	500–2,050 t/h; tamaño máximo de alimentación 450 mm	Distancia entre centros 850 mm; longitud de rodillos 1,020–4,080 mm	Combinaciones de segmentos, ejes largos de rodillos, revestimientos y conjuntos de accionamiento
HSS 06: 0610, 0616, 0620, 0625, 0630	550–1,650 t/h; tamaño máximo de alimentación 250 mm	Distancia entre centros 680 mm; longitud de rodillos publicada de aproximadamente 1,020–3,060 mm	Rodillos que giran hacia el exterior, zonas de trituración lateral y paredes ajustables hidráulicamente
HSS 08: 0810, 0816, 0820, 0825, 0830, 0840	900–3,500 t/h; tamaño máximo de alimentación 350 mm	Distancia entre centros 850 mm; longitud de rodillos publicada de aproximadamente 1,020–4,080 mm	Segmentos, revestimientos laterales, ejes, mecanismos de ajuste e interfaces de accionamiento

Las capacidades y dimensiones publicadas permiten una identificación inicial del modelo. Las piezas de un mismo modelo pueden diferir según el material, el perfil de dientes, la longitud de rodillos, el accionamiento y la configuración del proyecto. La tabla técnica no es un plano de fabricación.

HAZEMAG

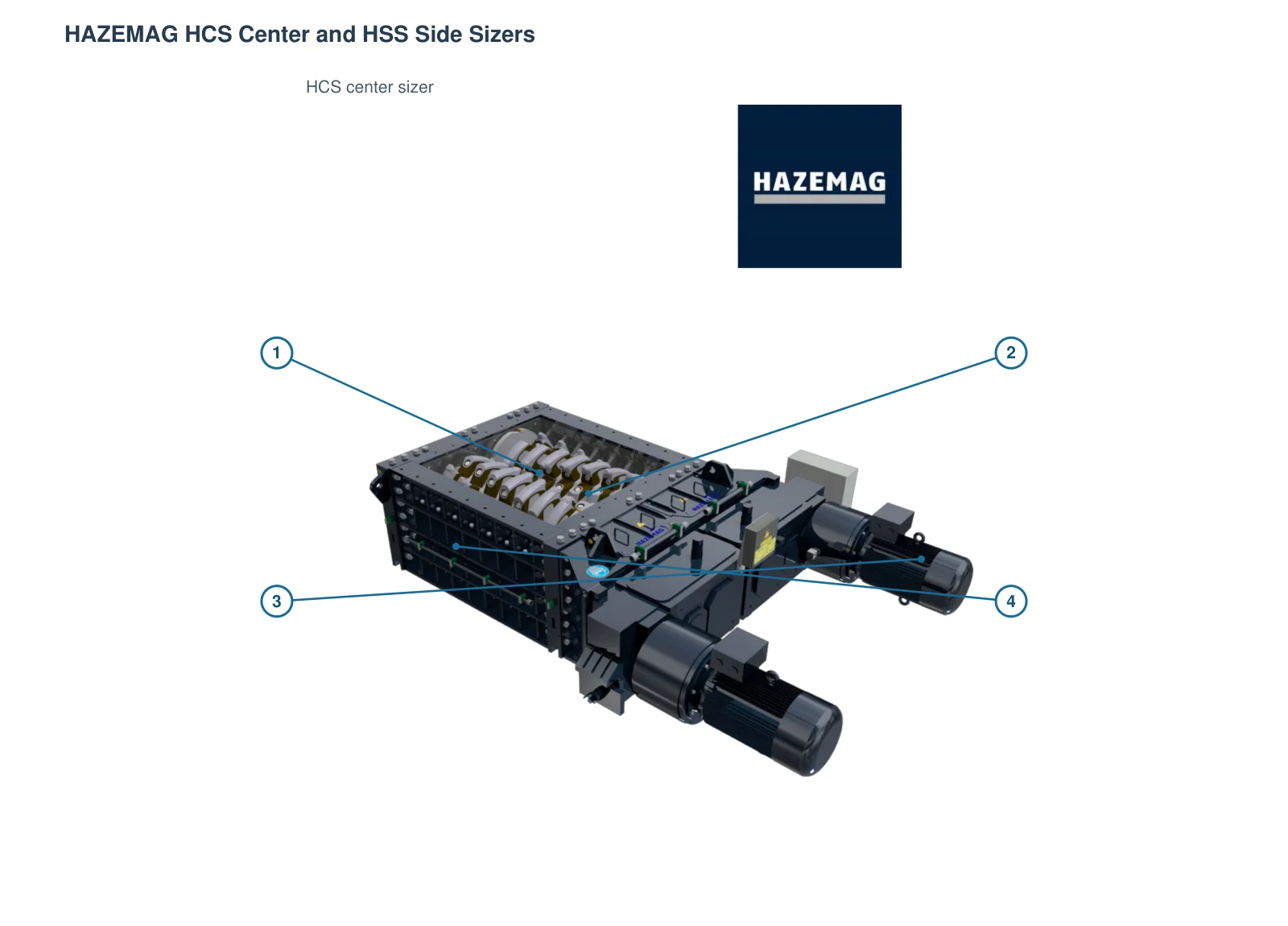

Esquema de ubicación de componentes

Los números del esquema se corresponden con las filas siguientes.

N.º	Componente	Ubicación	Aplica a
1	Dientes de trituración	Perfiles de dientes en los rodillos emparejados	HCS
1	Dientes de trituración	Perfil del diente en el rodillo del sizer lateral	HSS
2	Conjunto del rodillo triturador	Rodillos emparejados en la cámara central	HCS
2	Conjunto del rodillo triturador	Rodillos emparejados	HSS
3	Conjunto de accionamiento	Accionamiento exterior en los extremos de los rodillos	HCS
3	Peine triturador de la pared lateral	Peine fijo en el lado exterior del rodillo	HSS
4	Housing	Bastidor alrededor de los rodillos	HCS
4	Housing	Carcasa alrededor de los rodillos	HSS

Piezas de desgaste

Dientes de trituración, protección de carcasa y opciones de material

Las piezas se agrupan según la estructura real HCS/HSS: capuchones de trituración, segmentos sustituibles, camisas de rodillo, barras rompedoras o paredes laterales, revestimientos de carcasa y piezas de retención. Las opciones de material permiten una selección preliminar; el plano original y los requisitos de inspección rigen la especificación final.

Capuchones y anillos de trituración

Capuchón & anillo de trituración

Los HCS primarios y algunas configuraciones secundarias utilizan capuchones sustituibles montados sobre anillos de trituración. Compruebe la serie, la distancia entre centros, la longitud de rodillos, la posición del capuchón, el perfil de dientes, el sentido de giro y la estructura de retención.

acero aleado al cromo-molibdeno acero con alto contenido de manganeso materiales compuestos resistentes al desgaste

Ver la página de la parte común →

Segmentos de trituración sustituibles

Segmento de trituración sustituible

Los ejes de trituración HCS secundarios o terciarios pueden utilizar segmentos sustituibles. La apariencia por sí sola es insuficiente: compruebe la posición del eje, el ángulo, el número de dientes, la segmentación, el método de retención y las holguras de montaje.

Acero aleado resistente a impactos Procesos de recargue duro y reparación

Ver la página de la parte común →

Camisas de rodillo, manguitos de eje y soportes de segmentos

Camisa de rodillo & soporte de segmentos

Estas estructuras alojan los capuchones o segmentos y transmiten cargas. Compruebe el diámetro exterior, la longitud axial, las interfaces de segmentos, las chavetas o estrías, los orificios de fijación y los requisitos de equilibrado dinámico.

Piezas grandes portantes y aleaciones especiales

Ver la página de la parte común →

Barras rompedoras, paredes laterales y piezas de desgaste del control de separación

Barra rompedora & piezas de desgaste de pared de trituración

HCS controla el tamaño del producto mediante la barra rompedora y la separación entre rodillos. HSS tritura entre cada rodillo y su pared lateral. Las posiciones y perfiles de piezas de desgaste de estas dos estructuras no deben mezclarse.

chapa antidesgaste templada y revenida aceros aleados especiales revestimientos compuestos

Ver la página de la parte común →

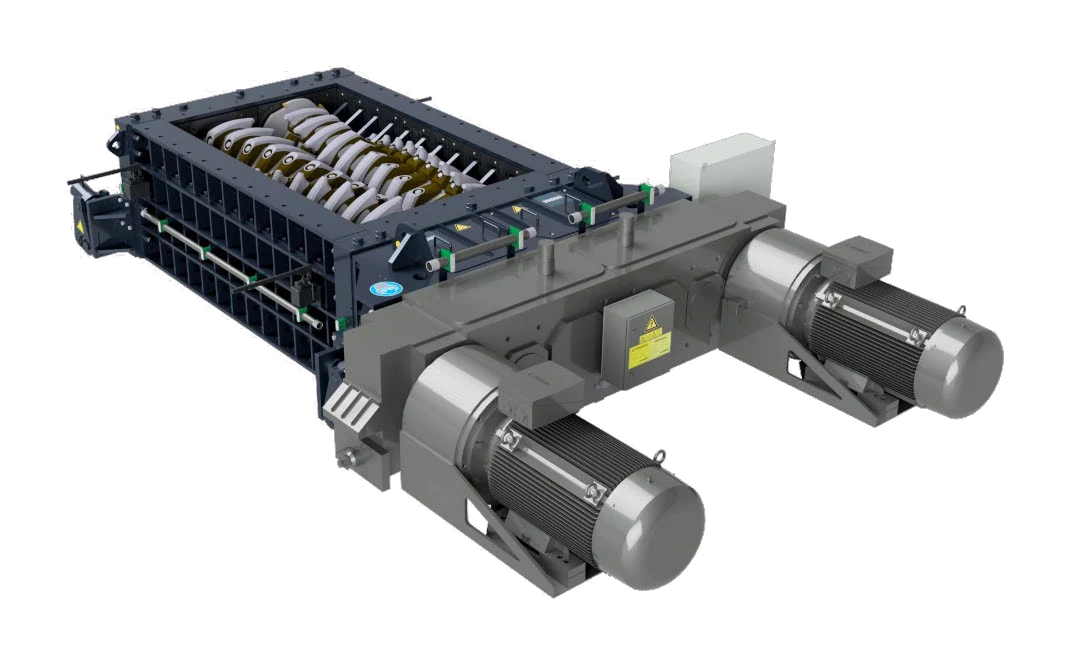

Revestimientos de paredes delantera, trasera y laterales, y protección de rodamientos

Revestimiento de protección de carcasa & rodamiento

Protegen las paredes delantera y trasera de la carcasa, las paredes laterales, el extremo de descarga y las zonas próximas a los rodamientos. La segmentación, el espesor, los orificios y la secuencia de montaje varían según el modelo y la configuración HCS/HSS.

chapa antidesgaste templada y revenida acero con alto contenido de manganeso

Ver la página de la parte común →

Pernos de segmentos y piezas de retención

Perno de segmento & piezas de retención

Las piezas de retención soportan apriete, impactos alternantes y vibración. Identifique como un conjunto completo las roscas, cabezas, clases de resistencia, requisitos de precarga, elementos de bloqueo y arandelas correspondientes.

Acero aleado de alta resistencia para componentes de accionamiento

Ver la página de la parte común →

Repuestos

Ejes, soportes, accionamientos y mecanismos de ajuste

Los componentes de accionamiento se presentan por separado. Los ejes de rodillos trituradores, alojamientos de rodamientos, cajas de engranajes, acoplamientos hidráulicos, acoplamientos mecánicos y mecanismos de ajuste deben compararse con las interfaces completas de la instalación.

Conjunto de eje de rodillo triturador

Incluye el eje, las zonas de montaje de capuchones o segmentos, las conexiones de extremos y las interfaces de soporte. Identifique por separado la serie HCS/HSS, la distancia entre centros, la longitud de rodillos, la posición del eje y el sentido de giro.

Acero aleado para ejes de transmisión.

Ver la página de la parte común →

Rodamientos, alojamientos y sellos de extremos

Rodamiento, alojamiento & sello de extremo

Soportan las cargas radiales y axiales de los ejes de rodillos de baja velocidad y alto par. Compruebe la designación de los rodamientos, la holgura, el alojamiento, las tapas, los sellos y las interfaces de lubricación como un conjunto completo de extremo de rodamiento.

Alojamientos de rodamientos y piezas estructurales grandes sellos y plásticos técnicos

Ver la página de la parte común →

Caja de engranajes y conjunto de accionamiento

Caja de engranajes & conjunto de accionamiento

HAZEMAG describe un motor, un acoplamiento hidráulico, una caja de engranajes y un acoplamiento mecánico entre la caja y el rotor. La ilustración identifica una disposición genérica de accionamiento; no establece intercambiabilidad entre modelos concretos.

Acero aleado para engranajes y ejes

Ver la página de la parte común →

acoplamiento hidrodinámico

Permite el arranque con cargas pesadas y la protección contra sobrecargas. Compare el modelo completo del acoplamiento, los requisitos de llenado, la potencia y velocidad nominales, las interfaces de entrada y salida, la orientación de montaje y los elementos de protección.

sellos y plásticos técnicos

Ver la página de la parte común →

Acoplamientos mecánicos y conexiones

Acoplamiento mecánico & piezas de conexión

Conectan la caja de engranajes con el rodillo triturador y transmiten un alto par a baja velocidad, admitiendo las desviaciones de montaje especificadas. Compruebe el tipo de conexión, el diámetro interior, las chavetas o estrías, el círculo de pernos y los protectores.

Acoplamientos y aceros aleados de alta resistencia

Ver la página de la parte común →

Piezas y mecanismos de ajuste de separación

Piezas de ajuste de separación

La separación entre rodillos o de barra rompedora HCS y la separación de pared lateral HSS utilizan estructuras de ajuste distintas. Distinga calces, soportes, pasadores e interfaces hidráulicas según la serie del equipo.

Piezas de ajuste de alta resistencia Materiales de sello hidráulico

Ver la página de la parte común →

Preguntas frecuentes

¿Por qué HCS 0610 por sí solo es insuficiente para identificar un capuchón o segmento de trituración?

HCS 0610 aparece tanto en datos primarios como secundarios, y sus herramientas de trituración, longitud de rodillos y configuración de proyecto pueden diferir. Compare la aplicación, el número de serie, la posición del eje, el perfil de dientes, el sentido de giro y el plano.

¿Son intercambiables las piezas de desgaste de paredes laterales HCS y HSS?

No. HCS tritura principalmente de forma continua entre los dos rodillos, mientras que HSS tritura entre cada rodillo y su respectiva pared lateral. Los perfiles de pared, métodos de ajuste y trayectorias de carga difieren.
