Compare 13 modelos HAF actuales e instalaciones históricas PBRK por anchura, distancia entre centros, cadena D3–D8, placas y revestimientos, cadenas de oruga dobles, ruedas dentadas, rodillos y repuestos de tensado.
Esta guía cubre identificación de instalaciones HAF, piezas de desgaste, accionamientos por cadena y fabricación según planos. Antes de fabricar, compare interfaces mediante placa, modelo completo, número de serie, plano de conjunto, tipo de cadena, anchura, distancia entre centros, plano o piezas usadas trazables.
La tabla sigue los datos técnicos actuales HAZEMAG HAF, agrupados por anchura del alimentador. La serie histórica PBRK se incluye solo para identificar instalaciones antiguas.
| Modelo estándar | Anchura del alimentador | Distancia entre centros A-A | Tipo de cadena | Comprobaciones clave de piezas de repuesto |
|---|---|---|---|---|
| HAF 10100, HAF 12100 | Anchura 1,000 / 1,200 mm | Distancia entre centros 10,000 mm | D3 | Anchura de placas, eslabones, pasadores, ruedas dentadas e interfaces de tensado |
| HAF 14106, HAF 14133 | Anchura 1,400 mm | Distancia entre centros 10,600 / 13,300 mm | D4 / D5 | Especificación de cadena, paso de placas, rodillos de apoyo y eje de accionamiento |
| HAF 16106, HAF 16133 | Anchura 1,600 mm | Distancia entre centros 10,600 / 13,300 mm | D5 | Placas, cadenas dobles, guías de deslizamiento, eje tensor y extremo de accionamiento |
| HAF 18106, HAF 18116 | Anchura 1,800 mm | Distancia entre centros 10,600 / 11,600 mm | D5 / D7 | Clase de cadena, ruedas dentadas, rodamientos, apoyos contra impactos y configuración de accionamiento |
| HAF 20115, HAF 20116, HAF 22116 | Anchura 2,000 / 2,200 mm | Distancia entre centros 11,500 / 11,600 mm | D4 / D7 | Placas anchas, cadenas dobles, rodillos de apoyo, ruedas dentadas y tensores |
| HAF 25115, HAF 25142 | Anchura 2,500 mm | Distancias entre centros publicadas 11,500 / 11,420 mm | D8 | Placas grandes, cadenas D8, ejes de accionamiento/tensado e interfaces estructurales |
| Serie histórica: PBRK | Compare la anchura de la instalación histórica según el modelo | Compare longitud y disposición con la placa y el plano de conjunto | Configuración histórica | Las dimensiones o cadenas HAF actuales no son sustitutos directos |

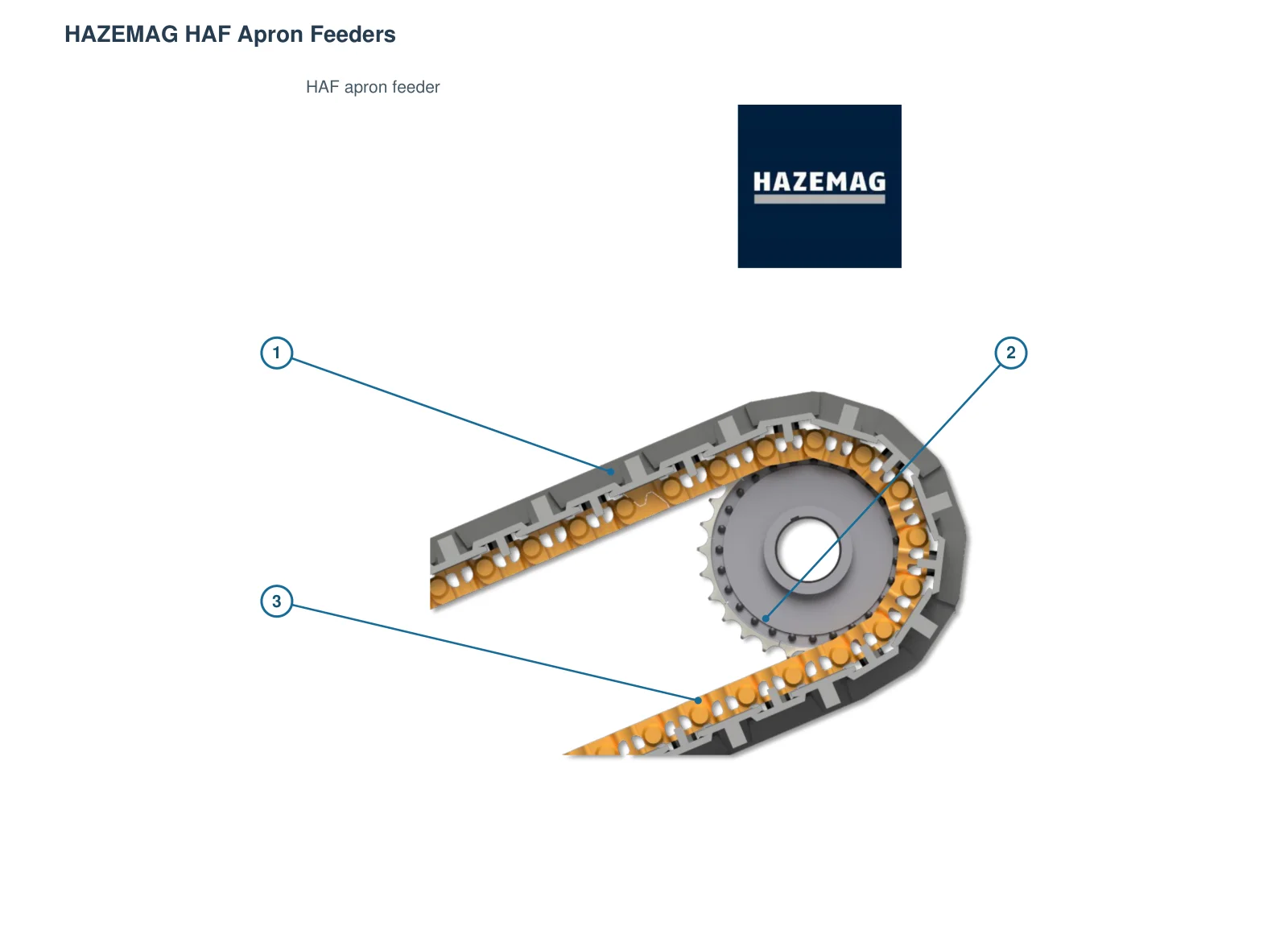

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placa del alimentador de placas | Superficie superior portante de las placas | Vista de montaje de placas/rueda dentada HAF de OEM |
| 2 | Rueda dentada de accionamiento | Rueda dentada grande del extremo derecho | Vista de montaje de placas/rueda dentada HAF de OEM |
| 3 | Chain | Ramal inferior de retorno de la cadena | Vista de montaje de placas/rueda dentada HAF de OEM |
Se cubren seis posiciones: placas portantes, impactos en recepción, contención lateral, descarga de cabeza, entrada de cola y derrames del tramo de retorno, con enlaces a guías de materiales y componentes.
Placa / bandeja de alimentador

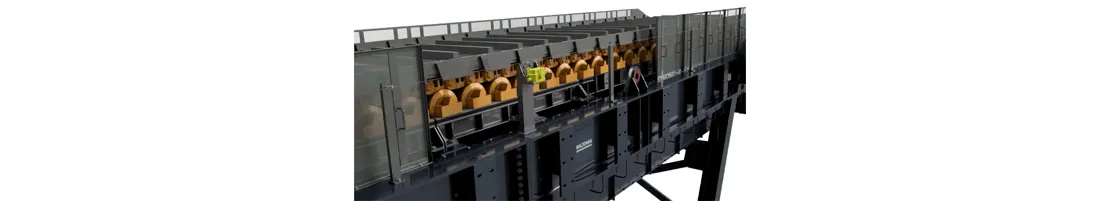

Cada placa se fija a los eslabones correspondientes de las dos cadenas de oruga, con una pestaña portante en placas alternas. Compare anchura, paso, perfil de solape, orificios, dirección de transporte y peso individual.
Placa de impacto & bloque de apoyo
Se sitúan bajo la descarga de la tolva para distribuir impactos de bloques grandes y proteger bastidor, cadenas y rodillos de apoyo. Compare altura de caída, cobertura, orientación, apoyos y espacio de sustitución.
Revestimiento lateral & revestimiento de faldón
Contienen los derrames laterales y protegen la salida de la tolva y los laterales del bastidor. Altura, segmentación, holguras, orificios y solapes varían con la tolva y la anchura HAF.
Ver la guía de componentes →
Revestimiento de canaleta de descarga
Se sitúan en la transición de descarga del extremo de accionamiento, con impactos por cambio de dirección y desgaste por deslizamiento rápido. Compare trayectoria de descarga, segmentación, ángulos, fijación e interfaces con equipos adyacentes.
Revestimiento de entrada de cola
En el extremo tensor y el límite de entrada de la tolva, estos revestimientos protegen el bastidor y guían el material hacia las placas. Compare flujo, carrera de tensado, envolvente de movimiento de la cadena y holguras de revestimiento.
Ver la guía de componentes →
Bandeja colectora & revestimiento del tramo de retorno
Recogen el material residual que cae de las placas de retorno y protegen la estructura inferior. Compare dirección de limpieza, salidas, segmentación, apoyos y holgura segura respecto a las cadenas de retorno.
Ver la guía de componentes →Las piezas de accionamiento y apoyo se indican por separado. Compare conjuntamente eslabones, pasadores, casquillos, ruedas dentadas de accionamiento/tensado, rodillos, guías y ejes tensores con el modelo HAF y la cadena D3–D8.
Eslabón de cadena de tractor
HAF utiliza dos cadenas de oruga, con cada placa fijada a los eslabones. Compare tipo D3/D4/D5/D7/D8, paso, posición izquierda/derecha, orificios, orientación de eslabones y cantidades del juego completo.
Ver la guía de componentes →
Pasador de cadena, casquillo & retenedor
Forman las articulaciones de la cadena y soportan tensión, impactos y abrasión por polvo. Compare diámetro y longitud del pasador, casquillos, sellos, lubricación, método de retención y holgura de ajuste.
Ver la guía de componentes →

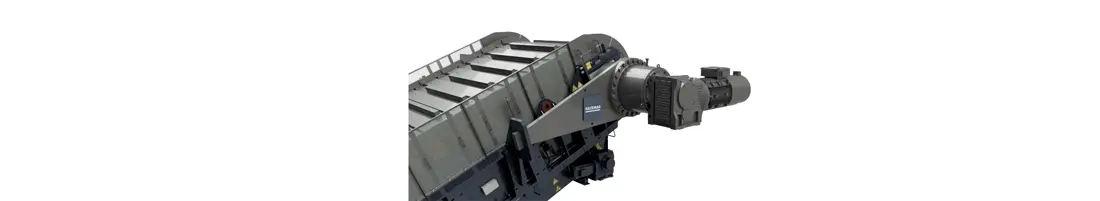

Rueda dentada de accionamiento & tensado
Cada cadena tiene una rueda dentada en los ejes de accionamiento y tensado. La motriz transmite el movimiento; la tensora guía la cadena. Compare tipo de cadena, perfil de dientes, paso, orificio y conexión al eje.
Ver la guía de componentes →
Rodillo de oruga, rodillo de apoyo & guía de deslizamiento
Los rodillos de apoyo sostienen el tramo superior de cadena; los situados bajo la tolva pueden descansar sobre bloques flexibles reforzados. Las guías entre cadenas limitan la flexión de las placas. Compare diámetro de rodillo, extremos de eje, separación y soportes.
Ver la guía de componentes →
Eje tensor & tensor de cadena
La estación tensora se conecta a las vigas principales y guía los rodamientos del eje tensor. Compare carrera, sincronización entre lados, diseño por husillo o hidráulico, alojamientos, topes y precarga de cadena.
Ver la guía de componentes →No. Compare también tipo de cadena D5, paso, cadena izquierda/derecha, extremo de accionamiento o tensado, conexión al eje, número de serie y plano. El modelo solo limita la búsqueda.
No. Pueden variar paso, eslabones, pasadores, casquillos, perfiles de ruedas dentadas, cargas nominales e interfaces. Compare cada elemento con los registros completos de la instalación HAF.
Aporte modelo completo, número de serie, anchura, distancia entre centros, inclinación, cadena D3–D8, extremo de accionamiento o tensado, plano, fotografías de la pieza usada y condiciones de servicio. Estos datos ayudan a identificar piezas, evaluar materiales, coordinar fabricación, controlar calidad y entregar piezas terminadas.
