Cubre 6015, 6020, 6030, 6040, 6060 y 6060 Electric. Identifique piezas a través de sistemas de desgaste de cucharas, pasadores y casquillos, sistemas hidráulicos, sistemas de giro, trenes de rodaje de orugas y estructuras principales.
Un modelo Cat puede tener pala frontal o retroexcavadora, accionamiento diésel o eléctrico y distintas configuraciones de cuchara y regionales. Los dientes, adaptadores, protectores, revestimientos, pasadores, casquillos, cilindros y piezas de giro y orugas requieren el modelo completo, número de serie, posición de montaje y revisión del plano. El tonelaje o las fotos por sí solos no determinan la intercambiabilidad.

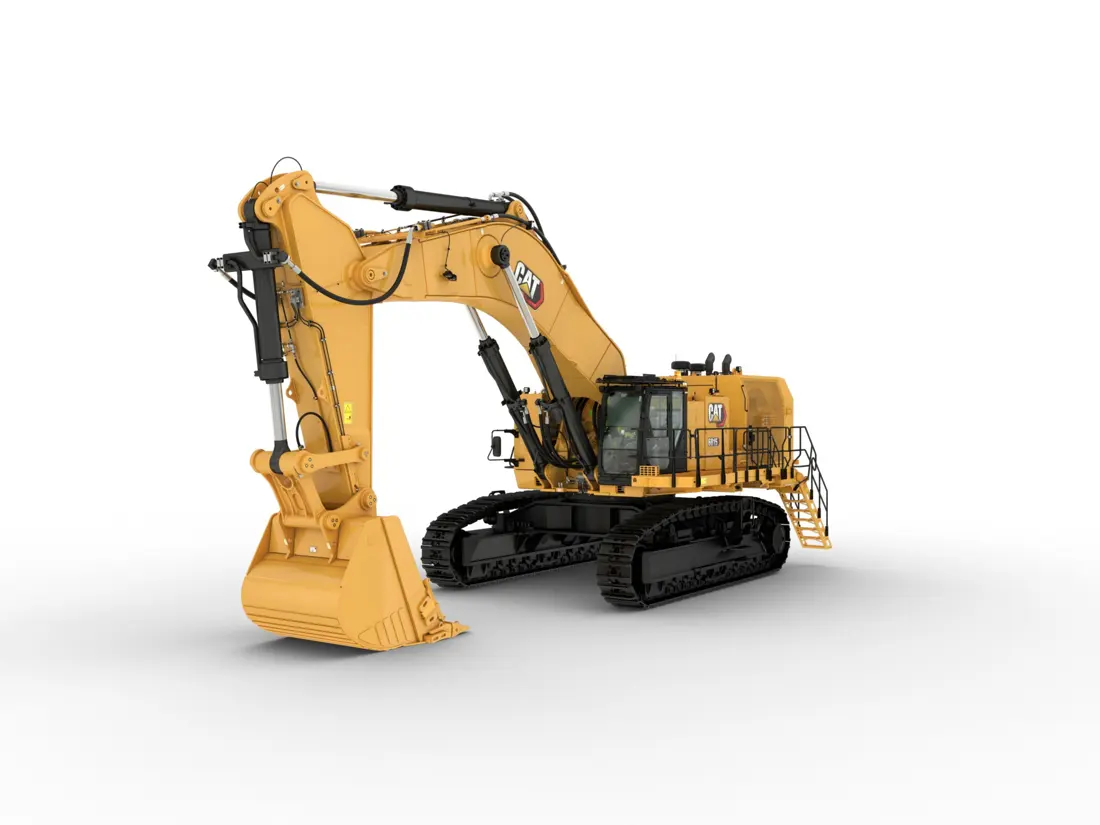

Los modelos, la potencia, la carga útil de la cuchara y el peso operativo indicados a continuación proceden del catálogo actual de Caterpillar y de las páginas de cada modelo; sirven para la identificación inicial de la máquina y sus repuestos.
| Modelos estándar | Potencia del motor diésel / eléctrico | Carga útil nominal de la cuchara | Peso operativo publicado |
|---|---|---|---|
| 6015 | 615 kW | 14.6 t | 140 t |
| 6020 | 776 kW | 21.6 t | 230.2 t |
| 6030 | 1,230 kW | 30 t | 294 t |
| 6040 | 1,550 kW | 40 t | Aproximadamente 411 t |
| 6060 | 2,248 kW | 61 t | 599 t |
| 6060 Electric | 2 × 1,000 kW | 61 t | 580 t |

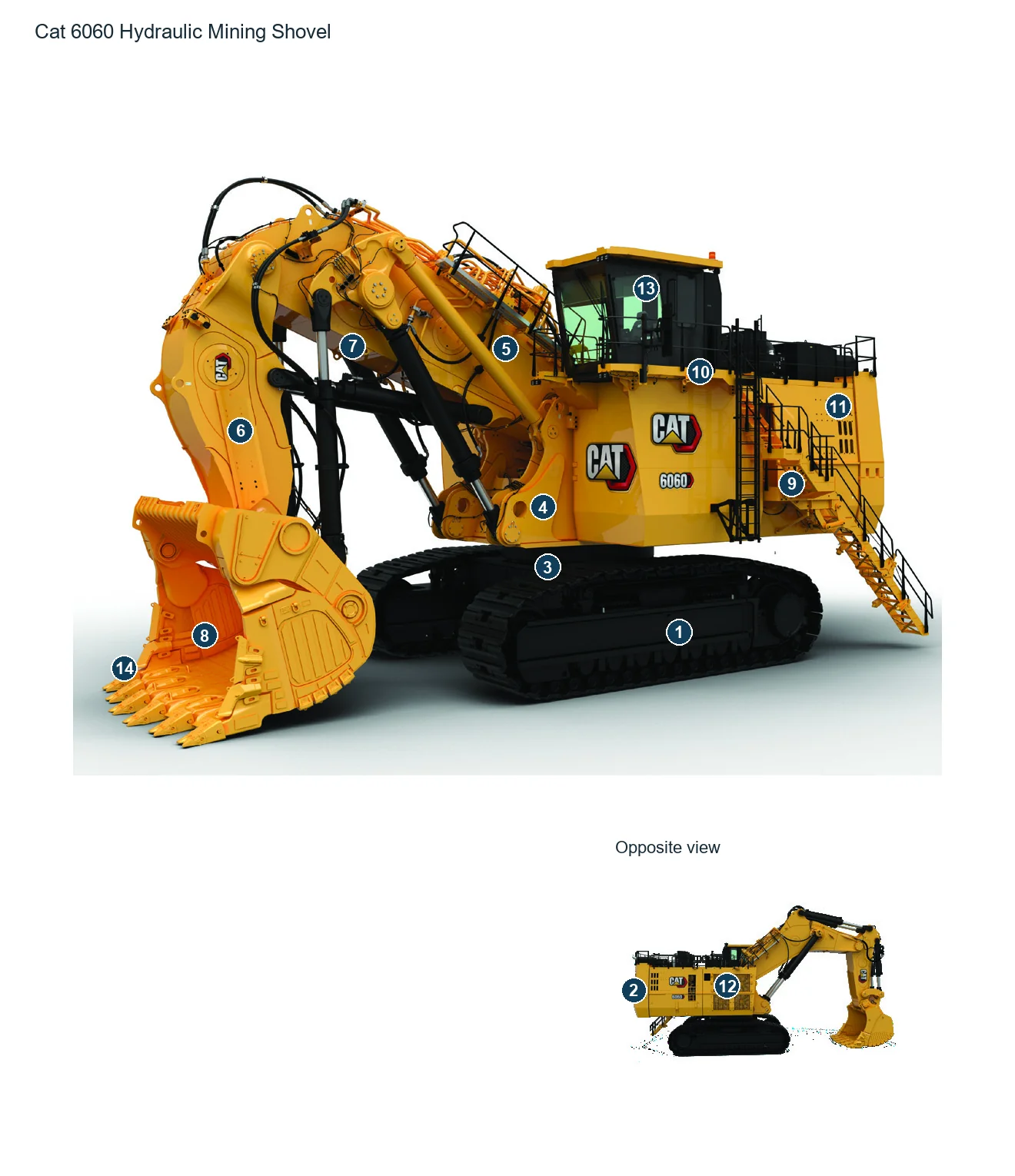

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Tren de rodaje de orugas | Bastidor inferior de orugas, rodillos y sistema de tensado | 6060 Face Shovel (configuración HRC de 2020) |
| 2 | Estación de servicio a nivel del suelo | Interfaz de servicio a baja altura | 6060 Face Shovel (configuración HRC de 2020) |
| 3 | Bastidor inferior y corona de giro | Bastidor inferior y conexión de giro sobre las orugas | 6060 Face Shovel (configuración HRC de 2020) |
| 4 | Superstructure | Estructura superior sobre la plataforma giratoria | 6060 Face Shovel (configuración HRC de 2020) |
| 5 | Boom | Pluma principal articulada de trabajo | 6060 Face Shovel (configuración HRC de 2020) |
| 6 | Brazo de pala frontal | Brazo detrás de la cuchara de pala frontal | 6060 Face Shovel (configuración HRC de 2020) |
| 7 | Sistema TriPower | Sistema de balancines triangulares en la pluma | 6060 Face Shovel (configuración HRC de 2020) |
| 8 | Bucket | Extremo del implemento frontal | 6060 Face Shovel (configuración HRC de 2020) |
| 9 | Barandillas y sistema de acceso | Pasarelas y barandillas junto a la máquina | 6060 Face Shovel (configuración HRC de 2020) |
| 10 | Módulo de elevación de la cabina | Módulo de soporte bajo la cabina | 6060 Face Shovel (configuración HRC de 2020) |
| 11 | Módulo del motor | Módulo posterior del motor y sistema hidráulico | 6060 Face Shovel (configuración HRC de 2020) |
| 12 | Módulo del enfriador de aceite | Módulo posterior de refrigeración de aceite | 6060 Face Shovel (configuración HRC de 2020) |
| 13 | Cabina del operador | Cabina sobre la plataforma giratoria | 6060 Face Shovel (configuración HRC de 2020) |
| 14 | dientes de cuchara | Fila de dientes a lo largo del borde de corte de la cuchara | 6060 Face Shovel (configuración HRC de 2020) |

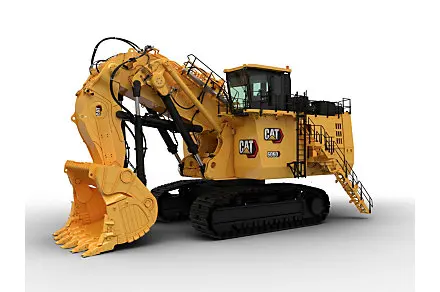

Las imágenes oficiales de Cat muestran los equipos y las zonas de instalación. Las opciones de materiales deben contrastarse con los planos, las condiciones de servicio y los modos de fallo.
dientes de cuchara
Se montan en la cuchilla y soportan impactos al penetrar la roca, compresión y abrasión bajo altas tensiones. La imagen identifica una categoría de pieza. Compare el modelo Cat completo, pala frontal o retroexcavadora, especificación de cuchara, sistema de adaptadores y dimensiones existentes.
Ver la página del producto de dientes de cuchara →
adaptadores de dientes
Conectan los dientes al labio de la cuchara y soportan impactos repetidos, flexión y tensiones de contacto. Compare el sistema de dientes, ángulo de montaje, dimensiones de la nariz del adaptador, estructura del pasador, límites de soldadura y ajuste al labio.
Ver adaptadores de dientes →
Protectores del labio & los bordes de cuchara
Cubren las zonas de alto desgaste del labio y el borde delantero, resisten desgaste por deslizamiento e impactos en los bordes y protegen la estructura. Compare la posición central o lateral, cierres, cobertura, holguras y dientes adyacentes.
Ver protectores del labio de cuchara →
revestimientos de cuchara & protectores traseros de cuchara
Proporcionan protección reemplazable para el fondo, laterales, parte trasera y esquinas. La imagen no determina la intercambiabilidad con piezas Cat OEM. Compare los planos de segmentos, espesor, curvatura, orificios, límites de soldadura y mapas de desgaste.
Ver revestimientos de cuchara →cuchillas de corte & cuchillas laterales
Las cuchillas inferiores y laterales soportan cargas de excavación, raspado e impactos laterales. Compare el tipo de pala frontal o retroexcavadora, segmentos, separación de orificios, cajeados cilíndricos, ángulo de corte, espesor y relaciones con los adaptadores.
Ver cuchillas de corte →
zapatas de oruga
Las zapatas de oruga soportan cargas del terreno, flexión, impactos y desgaste por contacto con el suelo. La imagen permite identificar la categoría. Compare el modelo, ancho, separación de orificios, paso, nervios, pernos de unión y montaje izquierdo o derecho.
Ver zapatas de oruga →Agrupe los repuestos por articulaciones del equipo de trabajo, accionamiento de giro, hidráulica, tren de rodaje y estructura portante. Las piezas críticas para la seguridad y la fatiga requieren trazabilidad de materiales, tratamiento térmico, dimensiones e inspección.
Pasadores de cuchara, balancín & pluma
Los pasadores de articulación del equipo de trabajo soportan grandes cargas oscilantes, impactos y contacto con lubricación límite. Compare la posición, diámetro, longitud, escalones, orificios de lubricación, cierres, daños superficiales y diámetros interiores de los casquillos correspondientes.
Ver pines →
casquillos de articulación & piezas de apoyo axial
Los casquillos y apoyos axiales se emplean en las articulaciones de la pluma, balancín, varillaje de cuchara y muñones de cilindros. La imagen muestra cojinetes lisos. Compare los diámetros, longitud, ranuras de aceite, interferencia, caras de apoyo y estado de los alojamientos reparados.
Ver casquillos →
rodamiento de giro, corona dentada & piñones
El giro de la superestructura utiliza rodamientos de giro, coronas dentadas interiores o exteriores, piñones y reductores. La imagen identifica una categoría de engranajes grandes. Compare el número de dientes, módulo, ángulo de presión, desplazamiento de perfil, orificios de montaje, pistas de rodadura y número de accionamientos.
Ver engranajes, piñones y piezas motrices →cilindros hidráulicos, vástagos & sellos
Los cilindros de pluma, balancín y cuchara incluyen camisas, vástagos, casquillos guía, pistones, amortiguadores, sellos e interfaces de tubería. Indique el número o posición del cilindro, diámetro interior, diámetro del vástago, carrera, presión e historial de fallos.
Ver sellos hidráulicos y materiales de ingeniería →
ruedas dentadas, rodillos & ruedas guía
Las ruedas dentadas, rodillos inferiores y superiores y ruedas guía del tren de rodaje soportan grandes cargas, impactos, barro, arena y desgaste de sellos. La imagen identifica únicamente una categoría de rodillos de servicio pesado. Compare el modelo del tren de rodaje y la posición concreta de la rueda.
Pluma, balancín, cuchara & estructuras
Las plumas, balancines, orejetas de cuchara, bielas y bastidores inferiores soportan cargas de fatiga. La reparación o sustitución requiere planos completos, material base, espesores, nodos de acero fundido, clase de soldadura, alivio de tensiones, coaxialidad de alojamientos de pasadores y ensayos no destructivos.
Ver estructuras grandes y ensamblajes de servicio pesado →No lo dé por supuesto. Las plumas, balancines, cucharas, bielas, cilindros y algunos pasadores y casquillos difieren. Compare el modelo completo, número de serie, configuración del equipo de trabajo, posición y revisión del plano.
No. También proporcione pala frontal o retroexcavadora, capacidad y tipo de cuchara, sistema de dientes o bloqueo, posición, planos o muestras, fotografías de piezas usadas y dimensiones clave.
Proporcione la placa de datos de la máquina, modelo completo y número de serie, posición de la pieza, placa del conjunto, fotos, dimensiones principales, material actual e historial de fallos. Después evalúe si los catálogos, búsqueda de planos o medición física permiten identificarla.
Proporcione el modelo completo y el número de serie, pala frontal o retroexcavadora, ensamblaje, planos o muestras, fotografías, dimensiones clave, condiciones actuales del material y de la roca. ANRANST admite revisión de planos e ingeniería, producción en fundiciones certificadas, inspección en fábrica y entrega de piezas terminadas.
