01
铲斗斗齿
Bucket Teeth
位于铲斗切削前缘，承受矿岩贯入冲击、挤压和高应力磨粒磨损。配图用于同类零件识别；必须按 Cat 完整型号、正铲或反铲、铲斗规格、齿座系统和现用件尺寸确认。
进入铲斗斗齿统一页 →Cat 液压矿用挖掘机型号与备件

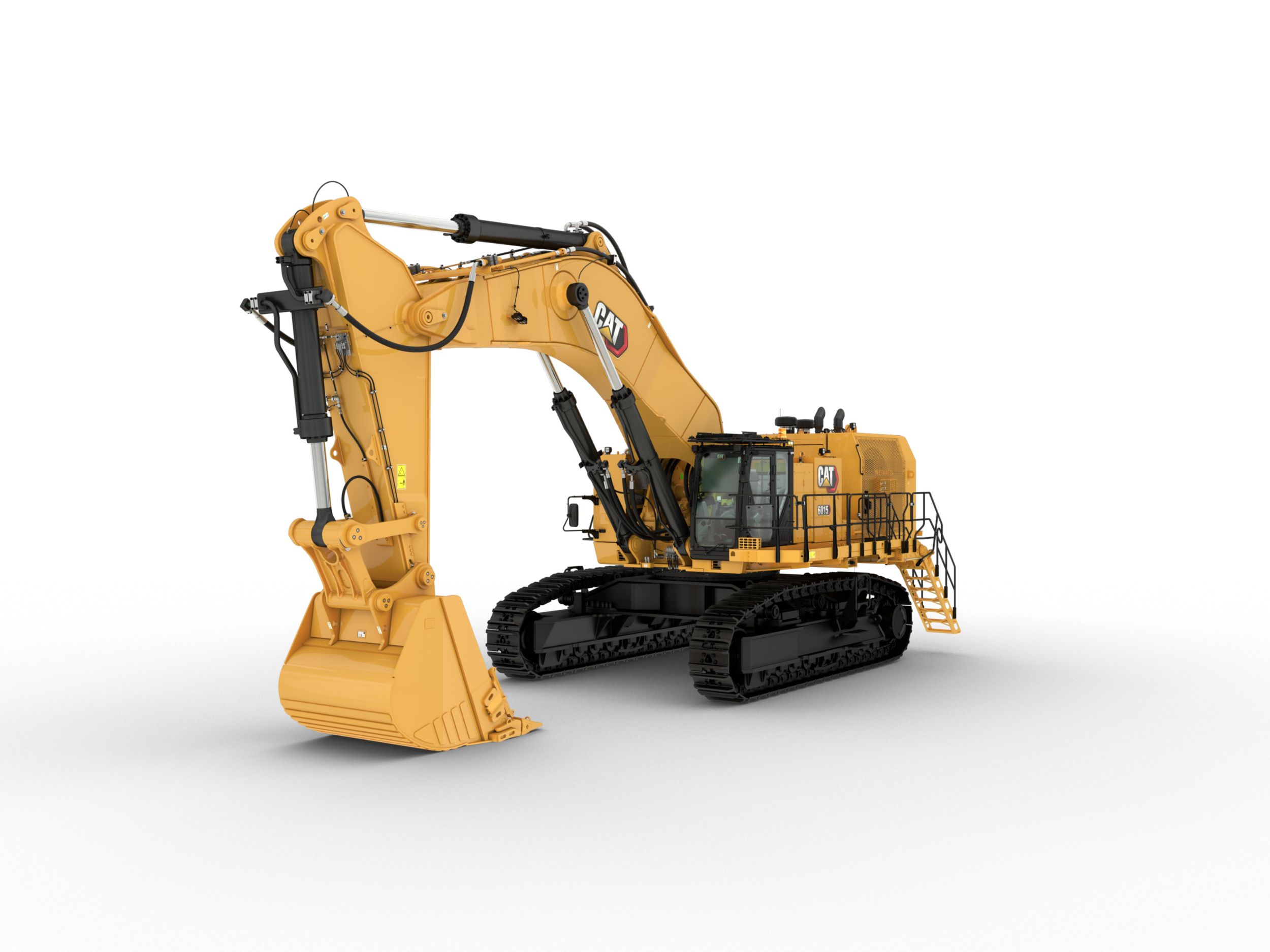

覆盖 6015、6020、6030、6040、6060 和 6060 Electric；围绕铲斗耐磨系统、销轴衬套、液压、回转、履带底盘和大型承载结构完成识别。
OEM 单一设备页
先确认正铲或反铲，再按铲斗、工作装置、回转和底盘位置核对
同一 Cat 型号可以存在正铲、反铲、柴油或电驱以及不同铲斗和地区配置。斗齿、齿座、护块、衬板、销轴衬套、液压缸、回转和履带件都必须回到完整型号、序列号、安装位置和图纸版本，不能仅凭设备吨级或照片互换。
6当前官网型号/动力版本
14.6–61 t官网公开铲斗载荷
140–599 t官网公开作业重量
12耐磨件与核心备件类别
标准型号与核心尺寸
Cat 液压矿用挖掘机当前标准型号与核心参数
表中型号、输出、铲斗载荷和作业重量取自 Caterpillar 当前官方产品目录与单型号页面，仅用于装机识别和备件范围初筛。
| 标准型号 | 发动机/电机输出 | 铲斗额定载荷 | 官网公开作业重量 |
|---|---|---|---|
| 6015 | 615 kW | 14.6 t | 140 t |
| 6020 | 776 kW | 21.6 t | 230.2 t |
| 6030 | 1,230 kW | 30 t | 294 t |
| 6040 | 1,550 kW | 40 t | 约 411 t |
| 6060 | 2,248 kW | 61 t | 599 t |
| 6060 Electric | 2 × 1,000 kW | 61 t | 580 t |
6015–6060 的工作装置、铲斗、动力、底盘和地区配置可能不同；制造和报价前必须提供完整型号、序列号、正铲或反铲、OEM 或第三方图纸版本和安装位置。
Caterpillar
零部件位置图
图上编号与下表一一对应。
| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 履带底盘 | 底部履带、托轮及张紧区域 | 6060 Face Shovel（2020 HRC配置） |
| 2 | 地面服务站 | 机体低位地面检修接口 | 6060 Face Shovel（2020 HRC配置） |
| 3 | 底架及回转支承 | 履带上方底架及回转连接 | 6060 Face Shovel（2020 HRC配置） |
| 4 | 上部结构 | 回转平台上的上部机体 | 6060 Face Shovel（2020 HRC配置） |
| 5 | 动臂 | 上部铰接作业动臂 | 6060 Face Shovel（2020 HRC配置） |
| 6 | 正铲斗杆 | 正铲斗后方的斗杆 | 6060 Face Shovel（2020 HRC配置） |
| 7 | TriPower机构 | 动臂顶部三角摇臂系统 | 6060 Face Shovel（2020 HRC配置） |
| 8 | 铲斗 | 作业装置末端 | 6060 Face Shovel（2020 HRC配置） |
| 9 | 扶栏与通道系统 | 机体侧面通道和扶栏 | 6060 Face Shovel（2020 HRC配置） |
| 10 | 驾驶室抬升模块 | 驾驶室下方支承模块 | 6060 Face Shovel（2020 HRC配置） |
| 11 | 发动机模块 | 机体后部发动机及液压模块 | 6060 Face Shovel（2020 HRC配置） |
| 12 | 油冷却模块 | 机体后部油冷却区 | 6060 Face Shovel（2020 HRC配置） |
| 13 | 驾驶室 | 回转平台上方驾驶室 | 6060 Face Shovel（2020 HRC配置） |
| 14 | 斗齿 | 铲斗前缘的齿列 | 6060 Face Shovel（2020 HRC配置） |
耐磨件区
铲斗前缘、护块、衬板和履带耐磨件
Cat 官方整机图用于确认设备和安装区域；每项材料均是替换件工程候选路线，最终需按图纸、工况和失效方式确认。
03
唇板护块与边缘护块
Lip & Edge Shrouds
覆盖铲斗唇板和前缘高磨损区，承担滑动磨损、边缘冲击并保护母体结构。需按中间或侧部位置、锁止系统、覆盖范围、间隙和相邻斗齿确认。
进入唇板护块统一页 →
04
铲斗内衬与背部护板
Bucket Liners & Back Shrouds
用于铲斗底板、侧壁、后背和转角处的可更换保护。配图不代表 Cat OEM 互换；制造需核对分块图、板厚、曲率、孔位、焊接边界和磨损地图。
进入铲斗衬板统一页 →05
切削刃与侧刃
Cutting Edges & Side Cutters
铲斗底部切削刃与侧刃承担切入、刮削和侧向冲击。需核对正铲或反铲、刃板分段、孔距、沉孔、刃口角度、厚度和与齿座的组合关系。
进入切削刃统一页 →
备件区
销轴衬套、回转、液压、底盘和大型承载备件
备件按工作装置铰点、回转传动、液压系统、履带底盘和承载结构分区。安全与疲劳关键件必须具备可追溯材料、热处理、尺寸和检验要求。
02
铰点衬套与止推件
Pivot Bushings & Thrust Parts
衬套与止推件用于动臂、斗杆、铲斗连杆和油缸耳轴铰点。配图只表示滑动支承类别；需核对内外径、长度、油槽、过盈、止推面和座孔修复状态。
进入衬套统一页 →
03
回转支承、齿圈与回转小齿轮
Swing Bearing, Ring Gear & Pinions
上车回转系统包含回转支承、内外齿圈、驱动小齿轮和减速机构。配图仅用于大型齿圈类别识别；需核对齿数、模数、压力角、变位、安装孔、滚道和驱动数量。
进入齿轮、小齿轮与传动件页 →04
液压缸、活塞杆与密封系统
Hydraulic Cylinders, Rods & Seals
动臂、斗杆和铲斗液压缸涉及缸筒、活塞杆、导向套、活塞、缓冲件、密封和管路接口。需提供缸号或安装位置、缸径、杆径、行程、压力和失效记录。
进入液压密封与工程材料页 →
05
驱动轮、支重轮、托链轮与引导轮
Sprockets, Rollers & Idlers
履带底盘中的驱动轮、支重轮、托链轮和引导轮承担高载、冲击、泥砂污染和密封磨损。配图仅作重载滚轮类别识别；必须按底盘型号和具体轮位核对。
进入轴承、衬套与支承件页 →06
动臂、斗杆、铲斗与承载结构件
Boom, Stick, Bucket & Structures
动臂、斗杆、铲斗耳座、连杆和底架属于疲劳承载结构。修复或替换需核对完整图纸、母材、板厚、铸钢节点、焊缝等级、应力消除、销孔同轴度和无损检测。
进入大型结构与重载组件页 →公开依据
型号、输出、铲斗载荷、作业重量与设备结构依据
型号与核心参数采用 Caterpillar 当前官方目录和单型号页面；材料内容为 ANRANST 面向替换件的工程候选路线，不宣称是 Caterpillar 原厂固定牌号。
FAQ
常见问题
同一 Cat 型号的正铲和反铲零件可以互换吗？
不能直接认定。正铲与反铲的动臂、斗杆、铲斗、连杆、液压缸和部分销轴衬套不同，必须按完整型号、序列号、工作装置配置、安装位置和图纸版本确认。
