01
铲斗斗齿与齿座
Bucket Teeth & Adapters
位于拉铲铲斗切削前缘，承受拖曳切入时的高冲击、挤压和磨粒磨损。配图仅用于同类零件识别，不表示 Cat OEM 互换；需按 8000、8200 或 8750、铲斗容量、齿系、锁紧结构和安装位置核对。
材料核对：通常从高强韧耐磨合金铸钢路线评估，材料选择需兼顾硬度、淬透性、抗断裂能力和厚大截面质量。
进入铲斗斗齿统一页 →
OEM 单一设备页
先确认 8000、8200 或 8750，再按铲斗、回转和行走机构定位

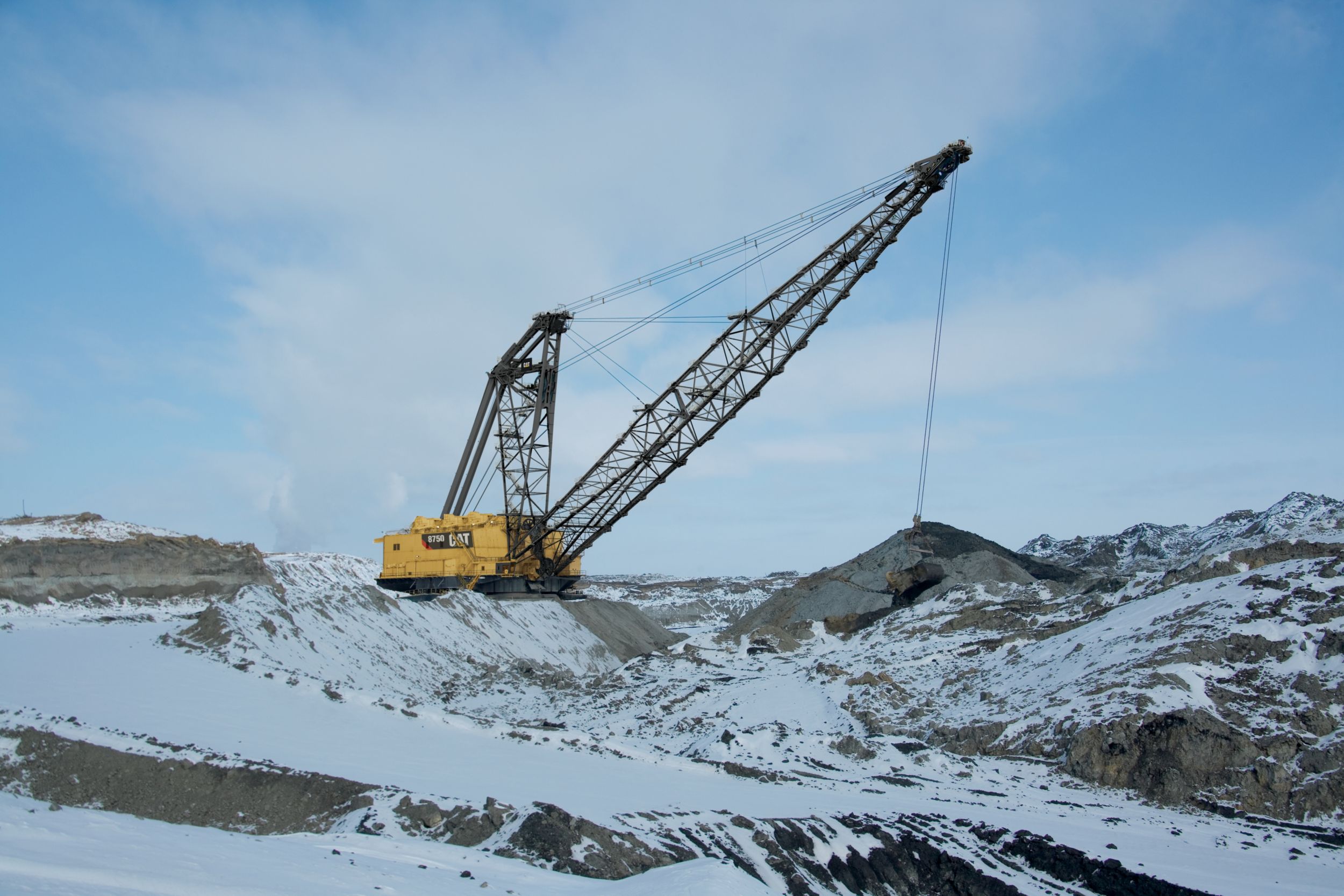

Cat 当前大型拉铲产品目录包括 8000、8200 和 8750。三者铲斗容量、起重臂长度和整机重量差别显著，铲斗、钢丝绳、齿轮箱、回转与行走零件不能只按“Cat 拉铲”直接互换。正式制造前必须回到完整型号、序列号、总成号、图号或实物测绘资料。
3当前官网标准系列
24–116 m³官网公开铲斗容量范围
75–132.5 m官网公开起重臂长度范围
12耐磨件与核心备件类别
标准型号与核心尺寸
Cat 当前 8000、8200、8750 标准型号与核心尺寸
表中型号、铲斗容量、起重臂长度和近似作业重量来自 Caterpillar 当前官方单型号页面，用于装机识别和备件范围初筛。
| 标准型号 | 铲斗容量 | 起重臂长度 | 官网公开近似作业重量 |
|---|---|---|---|
| 8000 | 24–34 m³ | 75–101 m | 1,770,000–1,988,000 kg |
| 8200 | 46–61 m³ | 100 m | 3,800,000–4,100,000 kg |
| 8750 | 76–116 m³ | 109.7–132.5 m | 5,800,000–7,500,000 kg |
公开参数为系列范围，不等于每台设备的最终配置。询价需提供完整型号、序列号、铲斗规格、起重臂长度、安装位置、总成号、OEM 或第三方图号、图纸版本和旧件资料。
耐磨件区
铲斗、拖曳连接、钢丝绳接触和行走结构耐磨件

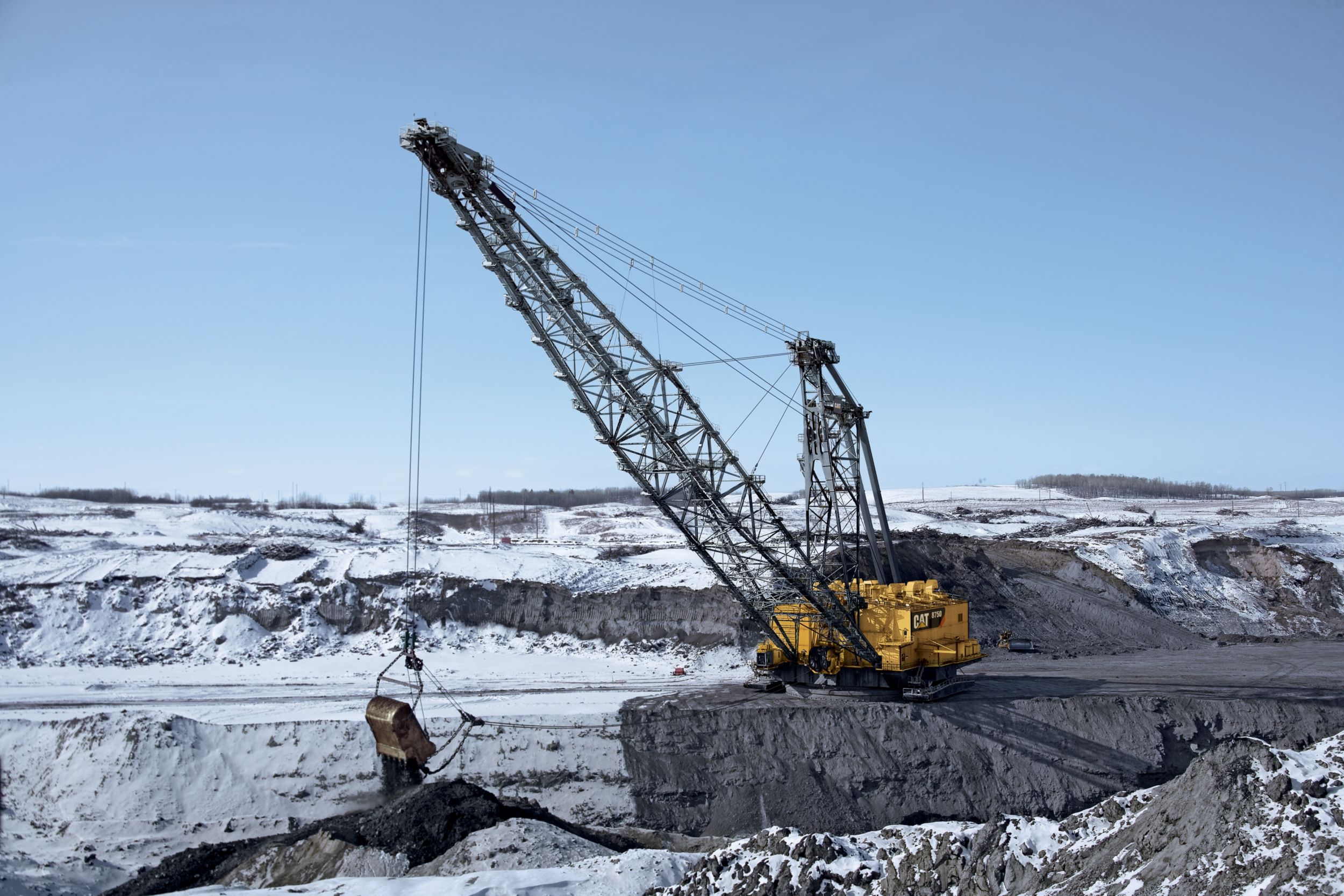

Cat 官方整机图用于确认设备和安装区域；通用单件图仅用于同类零件识别，不表示 Cat OEM 互换。材料为替换件工程候选路线，最终按图纸、载荷、工况、失效方式和原件检测确认。
02
斗唇、护块与侧刃
Bucket Lip, Shrouds & Side Cutters
保护铲斗斗唇、前缘和侧部高磨损区，并与斗齿系统共同承担切入载荷。需核对斗唇轮廓、护块位置、孔位、锁止接口和相邻齿座关系。
材料核对：冲击集中的斗唇和护块优先评估高强韧耐磨合金；不能只按表面硬度选材，锁止区和应力集中处需要保证抗裂能力。
进入斗唇与护块统一页 →

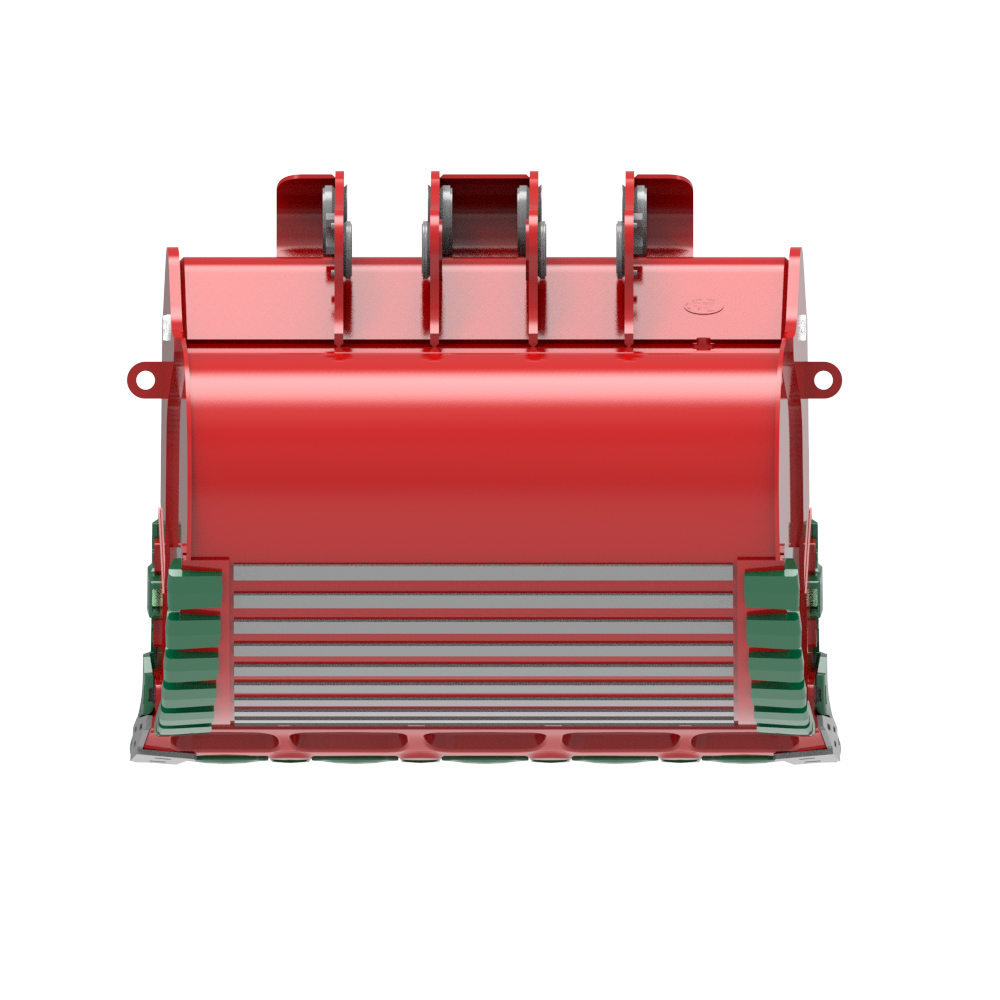

03
铲斗衬板与外部耐磨板
Bucket Liners & Wear Plates
覆盖铲斗底板、侧壁、背板和局部冲刷区，并按磨损地图分区更换。需提供铲斗总图、板块位置、曲率、厚度、孔位和连接方式。
材料核对：可成形衬件通常从调质耐磨钢板评估；复杂厚大护块可采用耐磨合金铸件，各安装位置不能统一套用同一硬度。
进入铲斗衬板统一页 →04

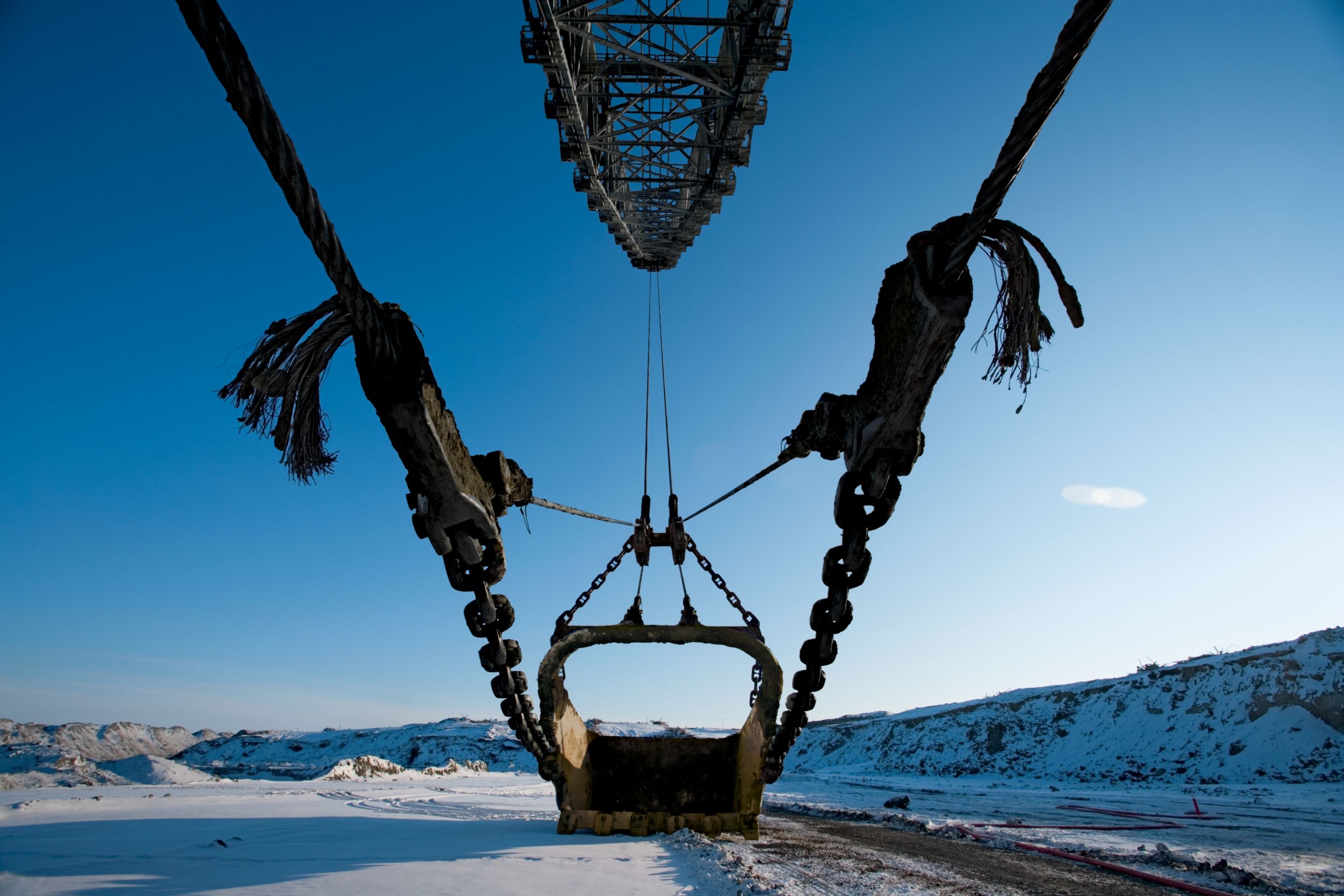

拖曳链、卸载链与连接件
Drag/Hoist Chains, Shackles & Rigging Wear Parts
铲斗拖曳、提升和卸载连接系统包含链条、卸扣、均衡梁、连接销和绳端件。需按具体铲斗、绕绳方式、链径、节距、连接尺寸和安全等级成套核对。
材料核对：链节、卸扣和连接销需兼顾高循环拉伸、弯曲冲击和磨损，通常按高强韧合金钢、热处理、探伤和载荷试验路线确认。
进入销轴与连接件统一页 →05
滑轮槽、导绳与绳接触耐磨件
Sheave Grooves, Fairleads & Rope Wear Interfaces
提升绳、拖曳绳经过滑轮和导绳结构时形成高接触压力与循环磨损。需核对绳径、槽型、槽底半径、轮径、轴承结构和安装基准。
材料核对：滑轮和导绳接触件需兼顾表面耐磨、接触疲劳与芯部韧性，按合金钢、槽面强化和无损检测路线确认。
进入钢丝绳与重载组件页 →
06
底座、行走靴与结构耐磨板
Tub, Walking Shoes & Structural Wear Plates
底座、行走靴及其接触区域承受整机巨大载荷、滑移磨损和地面冲击。Cat 8750 官方资料还说明底座框架设置耐磨钢板；确认时需区分结构件、可更换耐磨板和行走机构零件。
材料核对：可更换耐磨板可从调质耐磨钢板路线评估；大型承载铸锻件与焊接结构必须按原图纸材料、焊接和无损检测要求确认。
进入行走接地件统一页 →备件区
提升拖曳、回转支承、行走与大型承载结构核心备件
备件按运动机构和装配关系分区。齿轮、轴、卷筒、钢丝绳、滑轮、轴承座、偏心衬套和大型结构件必须回到完整型号、总成号、装配基准和检测要求。
01
提升与拖曳电机、齿轮箱和卷筒
Hoist/Drag Motors, Gearcases & Drums
提升和拖曳系统由电机、平行轴齿轮箱、轴承座、制动器和卷筒组成。Cat 8750 官方资料说明两套运动机构的齿轮、轴承和卷筒具有互换设计基础，但替换件仍需按设备系列、总成号和装配尺寸核对。
材料核对：齿轮和轴按重载传动合金钢、齿面热处理与疲劳强度路线确认；卷筒、壳体和轴承座分别按原结构、公差与探伤要求核对。
进入提升拖曳重载传动组件页 →02
回转行星齿轮箱、小齿轮与齿圈
Swing Planetaries, Pinions & Rack
多套回转驱动通过行星齿轮箱和输出小齿轮驱动上车回转。需核对电机、齿轮箱、输出轴、小齿轮、齿圈或齿条参数、安装孔和回转平台基准。
材料核对：行星齿轮、输出小齿轮、齿圈和轴按重载传动合金钢、齿面强化、接触疲劳与无损检测路线确认。
进入齿轮、小齿轮与传动件页 →03
第三轨、冠形滚轮与轴承座
Third Rail, Crowned Rollers & Bearing Cartridges
Cat 8750 回转支承采用第三轨与冠形滚轮体系，并配合可维护轴承组件工作。需核对轨道分段、滚轮直径、轴承座、间隙、预载和安装基准。
材料核对：滚轮和耐磨轨需兼顾接触疲劳、表面硬度与芯部韧性；轴承座和衬套按载荷、润滑和配合公差确认。
进入轴承、衬套与支承件页 →04
行走偏心凸轮、大齿轮与减速箱
Propel Cam, Bull Gear, Gearbox & Eccentric Bushing
大型拉铲行走机构通过偏心凸轮、行走大齿轮、平行轴减速箱和偏心衬套驱动行走靴完成步进。需按左右位置、齿轮参数、轴系、偏心量和装配基准成套核对。
材料核对：大齿轮、轴和凸轮按重载传动合金钢及相应表面强化路线；偏心衬套按原设计铜合金或复合结构、润滑和配合间隙确认。
进入行走与重载传动组件页 →05
提升绳、拖曳绳、滑轮与绳端件
Hoist/Drag Ropes, Sheaves & End Connections
提升绳、拖曳绳、悬挂绳、滑轮与绳端连接属于高频检修系统。Cat 资料列出六股和八股、可带或不带塑料浸渍的钢丝绳方案；订货仍需核对绳径、长度、捻向、结构和绕绳图。
材料核对：钢丝绳按结构、强度等级、捻向、润滑和安全规范确认；滑轮、轴与绳端件按合金钢、表面强化和载荷试验要求确认。
进入钢丝绳系统与重载组件页 →06
中心枢轴、底座、起重臂与三角结构件
Center Pintle, Tub, Boom & Tri-Structures
中心枢轴、底座框架、起重臂和三角结构属于承载与定位核心件。它们不是普通耐磨件，维修和制造必须依据完整结构图、焊接程序、材料证明、几何基准和无损检测要求。
材料核对：Cat 8750 官方资料说明起重臂和三角结构采用抗冲击高强钢；替换或修复时不得以通用耐磨钢直接代替承载结构材料。
进入大型结构与重载组件页 →公开依据
当前型号、铲斗容量、起重臂长度、重量与机构依据
型号和参数采用 Caterpillar 当前官方单型号页面；8750 机构与材料描述采用该官方产品页。材料页面为 ANRANST 面向替换件的工程候选路线，不宣称是 Caterpillar 原厂固定牌号。
Cat 8000、8200 与 8750 的铲斗和传动备件能否互换？
不能默认互换。三个系列的铲斗容量、起重臂长度和作业重量范围不同，需按完整型号、序列号、总成号、铲斗和机构装配图逐项核对。
拉铲耐磨件应提供哪些确认资料？
至少提供完整型号、序列号、铲斗容量、零件安装位置、OEM 或第三方图号、旧件照片、关键尺寸、材料或硬度检测、矿石工况和失效照片。
没有 Caterpillar OEM 图号时可以怎样确认拉铲零件？
可先提交设备铭牌、总成铭牌、安装位置、旧件照片、关键尺寸和材料检测结果，再判断能否通过目录、图纸反查或实物测绘完成确认；无可靠证据时不发布虚构编号。
