Identifique modelos, piezas de desgaste, repuestos de accionamiento, materiales y requisitos de consulta mediante el sistema de cuchara y arrastre, el mecanismo de izado, el soporte de giro, el sistema de marcha y las estructuras portantes principales.
El catálogo actual de grandes dragalinas Cat incluye 8000, 8200 y 8750. La capacidad de cuchara, la longitud de pluma y el peso difieren considerablemente. Cucharas, cables, cajas de engranajes y piezas de giro y marcha no son intercambiables solo por pertenecer a dragalinas Cat. La fabricación requiere modelo completo, número de serie, número de conjunto, plano o medición física.
Los modelos, capacidades de cuchara, longitudes de pluma y pesos operativos aproximados siguientes proceden de las páginas actuales de cada modelo Caterpillar y apoyan la identificación inicial de equipos y repuestos.
| Modelos estándar | Capacidad de cuchara | Longitud de pluma | Peso operativo aproximado publicado |
|---|---|---|---|
| 8000 | 24–34 m³ | 75–101 m | 1,770,000–1,988,000 kg |
| 8200 | 46–61 m³ | 100 m | 3,800,000–4,100,000 kg |
| 8750 | 76–116 m³ | 109.7–132.5 m | 5,800,000–7,500,000 kg |

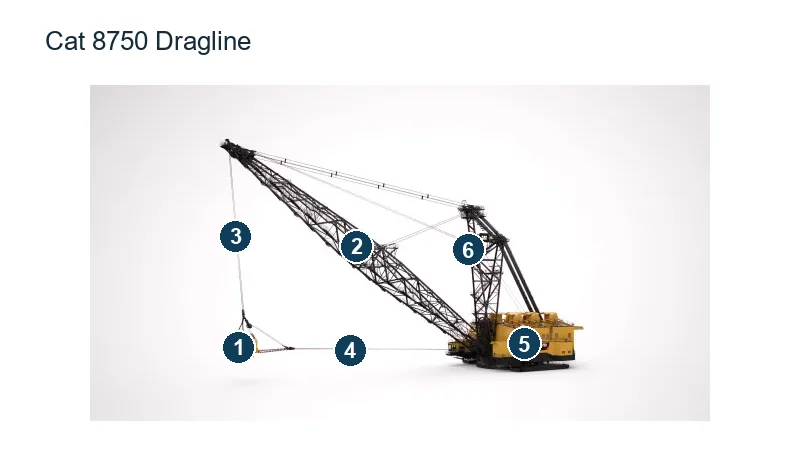

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cuchara de dragalina | Debajo del extremo frontal de la pluma | 8750 (imagen de la máquina completa de OEM en el sitio web) |
| 2 | Pluma de celosía | Pluma de celosía larga que se extiende hacia arriba a la izquierda | 8750 (imagen de la máquina completa de OEM en el sitio web) |
| 3 | Cable de elevación | Cable que desciende de la punta de la pluma a la cuchara | 8750 (imagen de la máquina completa de OEM en el sitio web) |
| 4 | Cable de arrastre | Cable casi horizontal entre la cuchara y la máquina | 8750 (imagen de la máquina completa de OEM en el sitio web) |
| 5 | Casa de máquinas | Casa de máquinas amarilla abajo a la derecha | 8750 (imagen de la máquina completa de OEM en el sitio web) |
| 6 | Estructura del mástil | Estructura vertical del mástil sobre la casa de máquinas | 8750 (imagen de la máquina completa de OEM en el sitio web) |

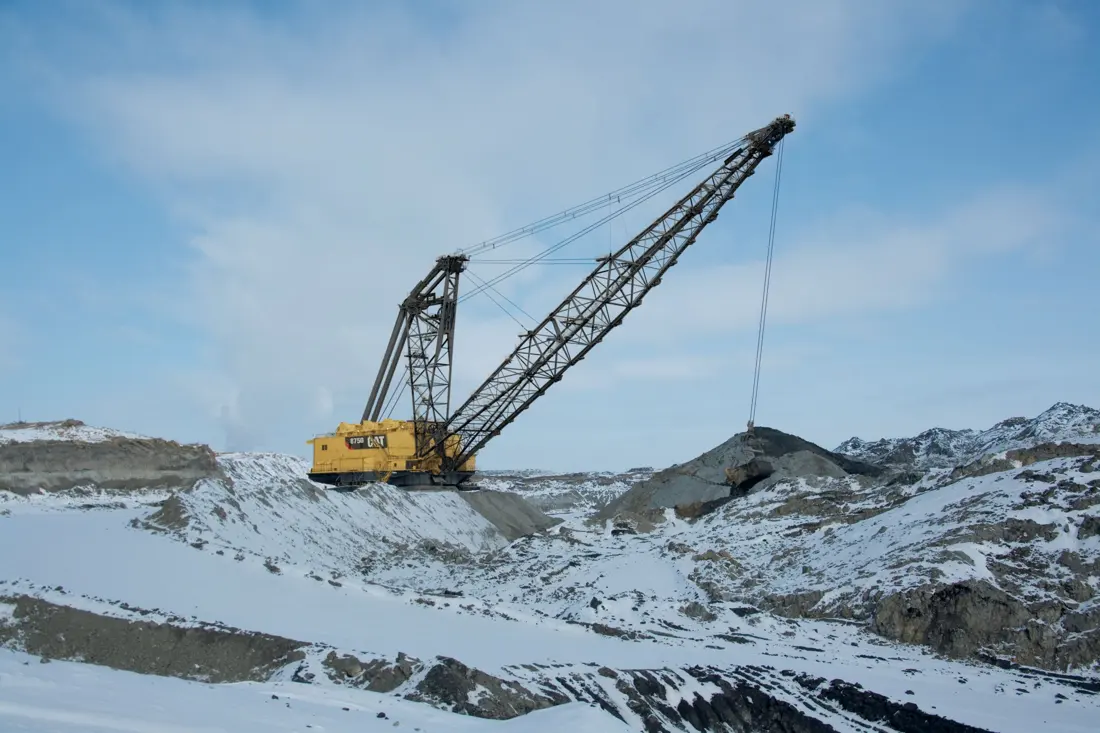

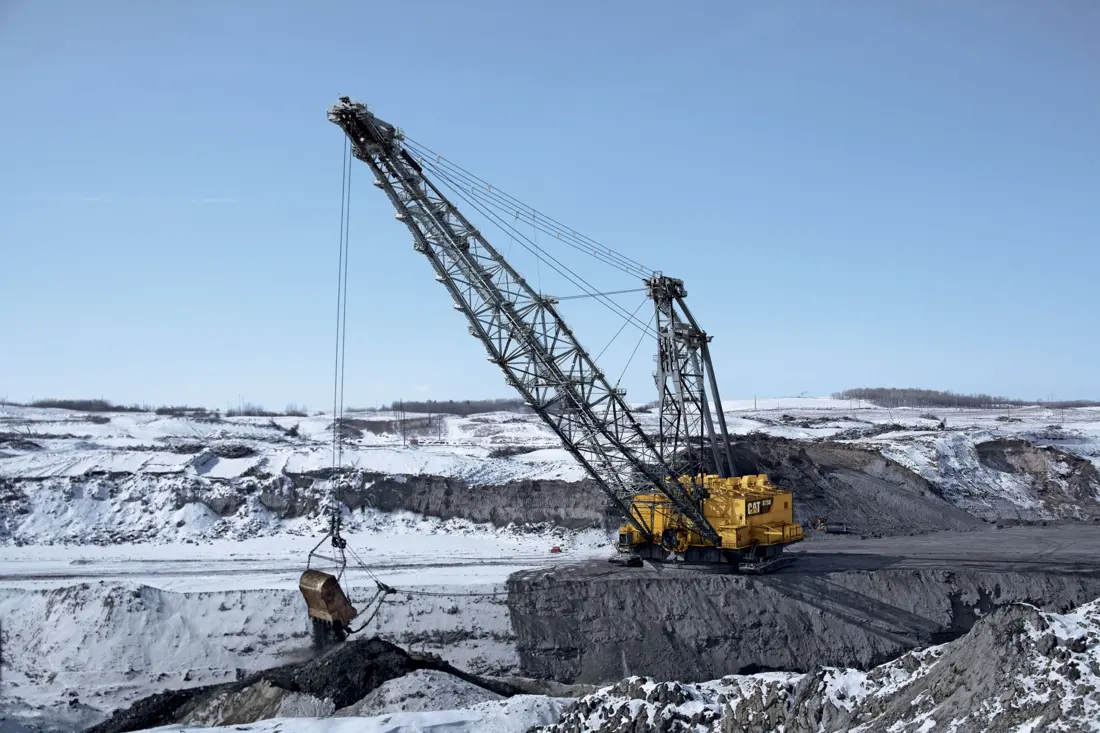

Las imágenes oficiales de máquinas Cat muestran los equipos y las zonas de instalación. Los materiales son opciones de ingeniería que deben contrastarse con los planos, las cargas, las condiciones de servicio, los modos de fallo y los ensayos de las piezas originales.
Dientes de cuchara & adaptadores
Se montan en el filo de la cuchara de dragalina y soportan impacto, compresión y abrasión durante la excavación. La imagen muestra una categoría de componente, no intercambiabilidad con Cat OEM. Compruebe 8000, 8200 o 8750, capacidad de cuchara, sistema de dientes, retención y posición.
Ver la página del producto de dientes de cuchara →
Labio de cuchara, protectores & cortadores laterales
Protegen el labio, el borde delantero y las zonas laterales de alto desgaste y comparten las cargas de excavación con los dientes. Compruebe perfil del labio, posiciones de bloques, taladros, interfaces de retención y adaptadores adyacentes.
Ver componentes de labio y bloques de desgaste →
Revestimientos de cuchara & placas antidesgaste
Cubren fondo, laterales, pared trasera y zonas de erosión local; la sustitución se divide según el mapa de desgaste. Facilite planos de conjunto de la cuchara, posiciones, curvaturas, espesores, taladros y conexiones de las placas.
Ver revestimientos de cuchara →Cadenas de arrastre/izado, grilletes & piezas de desgaste del aparejo

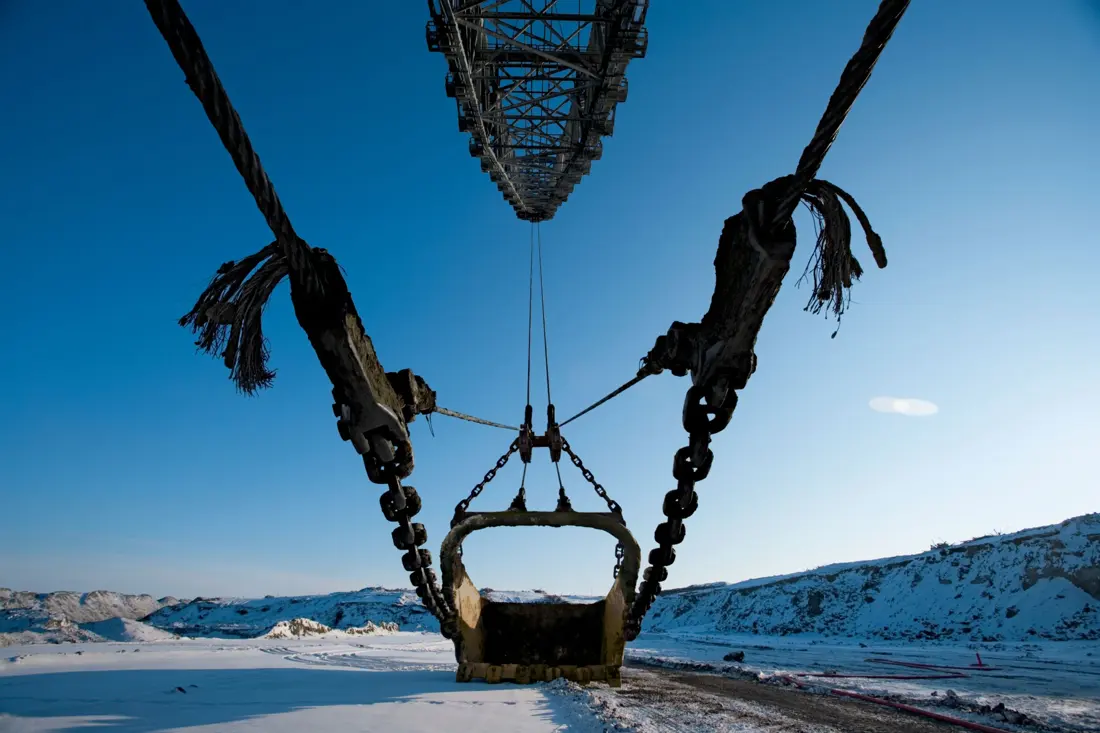

Las conexiones de arrastre, izado y descarga de la cuchara incluyen cadenas, grilletes, balancines, pasadores y terminales de cable. Compare el sistema completo con la cuchara, el esquema de enhebrado de los cables, el diámetro y paso de la cadena, las dimensiones de conexión y la clase de seguridad.
Ver pasadores y conectores →Gargantas de poleas, guías & interfaces de desgaste de cables
Los cables de izado y arrastre generan alta presión de contacto y desgaste cíclico en poleas y guías. Compruebe diámetro del cable, perfil y radio de fondo de garganta, diámetro de polea, disposición de rodamientos y referencias de montaje.
Ver cables de acero y conjuntos pesados →
Base, zapatas de marcha & placas antidesgaste estructurales
La base, las zapatas de marcha y las zonas de contacto soportan enormes cargas, desgaste por deslizamiento e impactos con el terreno. La información de Cat 8750 también describe placas antidesgaste en el bastidor de la base. Distinga elementos estructurales, placas reemplazables y piezas del mecanismo de marcha.
Ver componentes de marcha en contacto con el terreno →Agrupe los repuestos por mecanismo y relación entre conjuntos. Engranajes, ejes, tambores, cables, poleas, carcasas, casquillos excéntricos y grandes estructuras requieren modelo completo, número de conjunto, referencias de instalación y requisitos de inspección.
Motores de izado/arrastre, cajas de engranajes & tambores
Los sistemas de izado y arrastre incluyen motores, cajas de engranajes de ejes paralelos, alojamientos de rodamientos, frenos y tambores. La información de Cat 8750 describe una base de diseño intercambiable para engranajes, rodamientos y tambores de ambos sistemas. Aun así, compare los repuestos por serie, número de conjunto y dimensiones.
Ver conjuntos de accionamiento de izado y arrastre →Reductores planetarios de giro, piñones & cremallera
Varios accionamientos de giro rotan la estructura superior mediante reductores planetarios y piñones de salida. Compruebe motores, reductores, ejes de salida, piñones, parámetros de corona o cremallera, taladros y referencias de la plataforma.
Ver engranajes, piñones y piezas motrices →Tercer carril, rodillos abombados & cartuchos de rodamientos
El soporte de giro de Cat 8750 utiliza un tercer carril y rodillos abombados con conjuntos de rodamientos reparables. Compruebe segmentos de carril, diámetros de rodillo, alojamientos, holguras, precarga y referencias de montaje.
Ver rodamientos, casquillos y soportes →Leva de marcha, engranaje principal, caja de engranajes & casquillo excéntrico
El sistema de marcha acciona las zapatas mediante levas excéntricas, grandes engranajes, reductores de ejes paralelos y casquillos excéntricos. Compruebe conjuntamente lados izquierdo/derecho, parámetros de engranajes, ejes, excentricidad y referencias de montaje.
Cables de izado/arrastre, poleas & conexiones terminales
Los cables de izado, arrastre y suspensión, las poleas y los terminales requieren inspecciones frecuentes. Cat ofrece cables de seis y ocho torones, con o sin impregnación de plástico. Para pedidos, compruebe diámetro, longitud, tipo de cableado, construcción y planos de enhebrado de los cables.
Ver sistemas de cables y conjuntos de servicio pesado →Pivote central, base, pluma & estructuras triangulares
El pivote central, el bastidor de la base, la pluma y las estructuras triangulares son elementos principales portantes y de posicionamiento. La reparación y fabricación requieren planos estructurales completos, procedimientos de soldadura, certificados de materiales, referencias geométricas y requisitos de ensayos no destructivos.
Ver estructuras grandes y ensamblajes de servicio pesado →No suponga intercambiabilidad. Difieren las capacidades de cuchara, longitudes de pluma y pesos operativos. Compare pieza por pieza el modelo completo, número de serie, número de conjunto y planos de montaje de cuchara y mecanismos.
Facilite al menos modelo completo, número de serie, capacidad de cuchara, posición de montaje, plano OEM o de terceros, fotos de piezas usadas, dimensiones principales, ensayos de material o dureza, condiciones del mineral y fotos del fallo.
Empiece por placas de máquina y conjunto, posición, fotografías, dimensiones principales y ensayos de material. Después evalúe si los catálogos, la búsqueda de planos o la medición física permiten identificar la pieza. No publique números inventados sin evidencia fiable.
Facilite modelo completo y número de serie, especificación de cuchara, longitud de pluma, mecanismo del componente, planos o muestras, fotos, dimensiones principales, material actual y condiciones del mineral. ANRANST apoya la revisión de planos e ingeniería, la producción en fundiciones certificadas, la inspección en fábrica y la entrega de piezas terminadas.
