Incluye camiones de accionamiento mecánico 785, 789, 793 y 797F y camiones con accionamiento AC 794 AC, 796 AC y 798 AC. Identifique las piezas mediante la protección contra el desgaste de la caja, los bastidores, los sistemas hidráulicos de suspensión, los conjuntos de rueda y los sistemas de accionamiento.
Los modelos 785, 789, 793 y 797F utilizan transmisiones mecánicas, diferenciales y mandos finales. Los modelos 794 AC, 796 AC y 798 AC utilizan alternadores, controles con inversor y motores de tracción de rueda. Las configuraciones de caja, bastidor, suspensión, conjuntos de rueda y frenos también varían según el modelo, el número de serie, la región y las opciones del proyecto. La carga útil nominal por sí sola no establece la intercambiabilidad.
Los 7 modelos, las cargas útiles, las potencias brutas y los pesos brutos nominales siguientes proceden del catálogo actual de camiones Caterpillar y de las páginas de cada modelo para una identificación inicial.
| Modelos estándar | Tipo de unidad | Carga útil nominal | Potencia bruta | Peso bruto nominal |
|---|---|---|---|---|
| 785 | Accionamiento mecánico | 147 t | 1,193 kW | 255,826 kg |
| 789 | Accionamiento mecánico | 193 t | 1,566 kW | 324,318 kg |
| 793 | Accionamiento mecánico | 240 t | 1,976 kW | 404,000 kg |
| 794 AC | Accionamiento AC | 297 t | 2,610 kW | 521,631 kg |
| 796 AC | Accionamiento AC | 327 t | 2,610 kW | 576,072 kg |
| 797F | Accionamiento mecánico | 363 t | 2,983 kW | 623,690 kg |
| 798 AC | Accionamiento AC | 372 t | 2,610 kW | 623,690 kg |

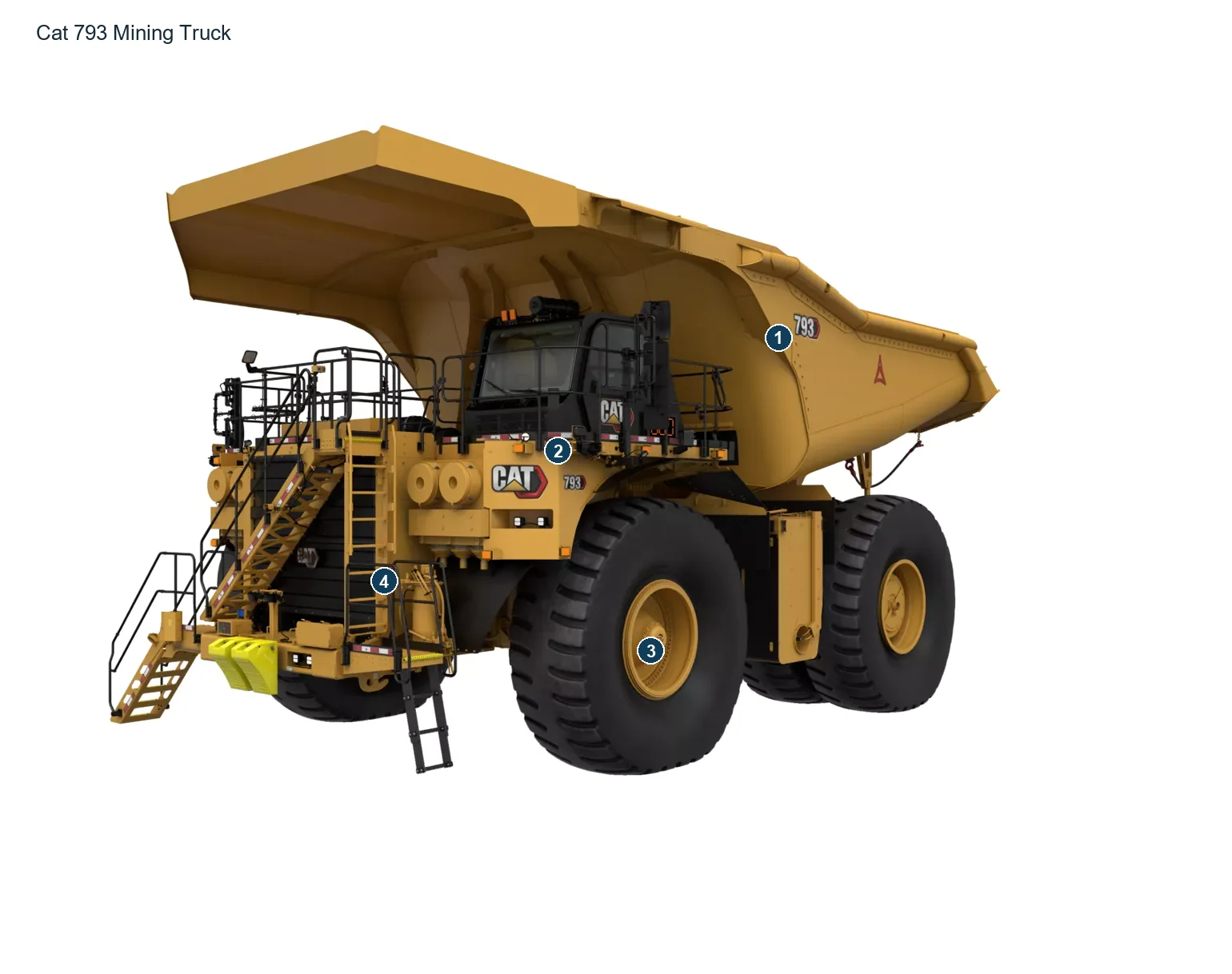

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Caja del camión | Caja de carga sobre el chasis | 793 (configuración de la imagen principal de la página web actual) |
| 2 | Cabina del operador | Puesto del operador en la parte superior frontal del camión | 793 (configuración de la imagen principal de la página web actual) |
| 3 | Tyres | Neumáticos grandes bajo el chasis | 793 (configuración de la imagen principal de la página web actual) |
| 4 | Escalera de acceso y barandillas | Sistema de acceso en la parte frontal del camión | 793 (configuración de la imagen principal de la página web actual) |
Las imágenes oficiales de Cat muestran los modelos y las zonas de instalación. Las opciones de materiales deben contrastarse con los planos de la caja, las condiciones del mineral, los mapas de desgaste y los modos de fallo.
Revestimientos del piso de la caja basculante
Se montan en las zonas de impacto durante la carga y en las principales trayectorias de deslizamiento durante la descarga, resistiendo impactos de rocas grandes, compresión y abrasión. La imagen identifica una categoría, no la intercambiabilidad OEM Cat. Compruebe el modelo completo, el tipo de caja, el plano del segmento, el espesor, los orificios y las conexiones.
Ver revestimientos del piso de la caja →

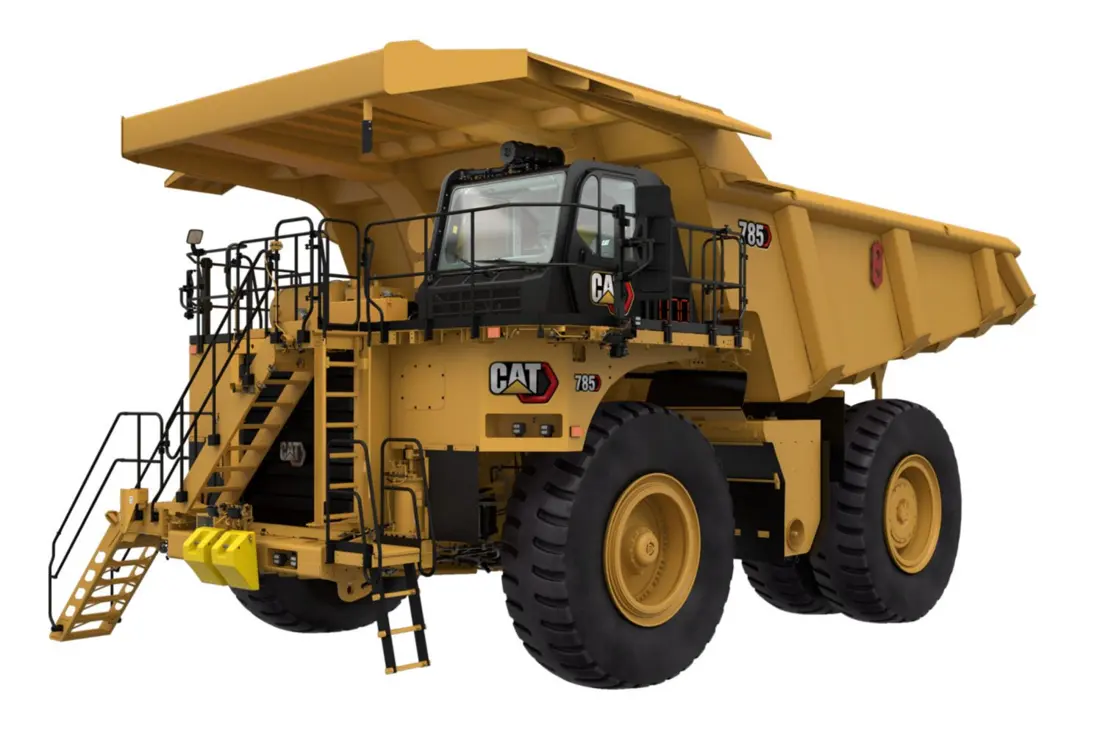

Revestimientos de la pared frontal de la caja
Protegen la pared frontal y la transición al piso contra el impacto inicial de carga, la presión del material acumulado y el deslizamiento repetido. Compruebe el ángulo de la pared, los rigidizadores, los límites del revestimiento, la dirección de solape y la estructura atornillada o soldada.
Ver revestimientos de la pared frontal →

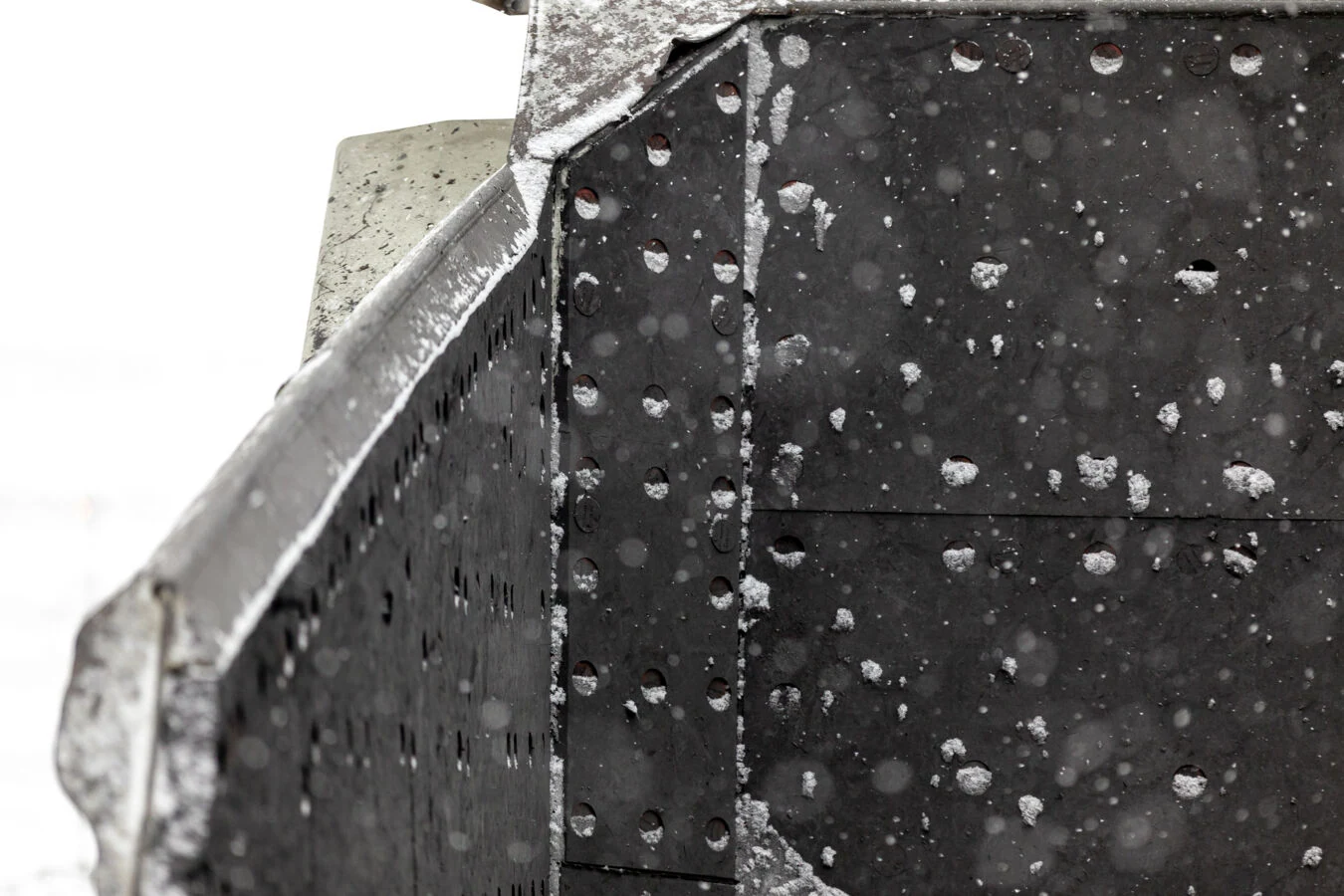

Revestimientos laterales & de esquinas de la caja
Cubren las partes inferiores de las paredes laterales, las esquinas del piso y las trayectorias locales de desgaste por deslizamiento. La imagen identifica una categoría. Las posiciones izquierda/derecha, los números de placa, las holguras de borde, los solapes y los límites de soldadura deben corresponder a los planos reales de la caja.
Ver revestimientos laterales de la caja →Revestimientos antidesgaste de la descarga trasera
Los bordes traseros, las secciones posteriores del piso y los bordes de descarga sufren desgaste por deslizamiento concentrado e impactos en los bordes durante el basculamiento. Compruebe la estructura, el ancho de la banda de desgaste, los segmentos, la orientación de las soldaduras y las interferencias durante el movimiento de elevación.
Ver revestimientos de descarga del borde trasero →Revestimientos de caja de roca & protección de caja
Algunas aplicaciones utilizan revestimientos de caja de roca, protectores de roca en la visera o protecciones locales sustituibles. Su presencia y alcance varían con el diseño de la caja. Compare los planos de la caja del proyecto, la densidad del material y el equipo de carga.
Ver protección de caja y bajos →

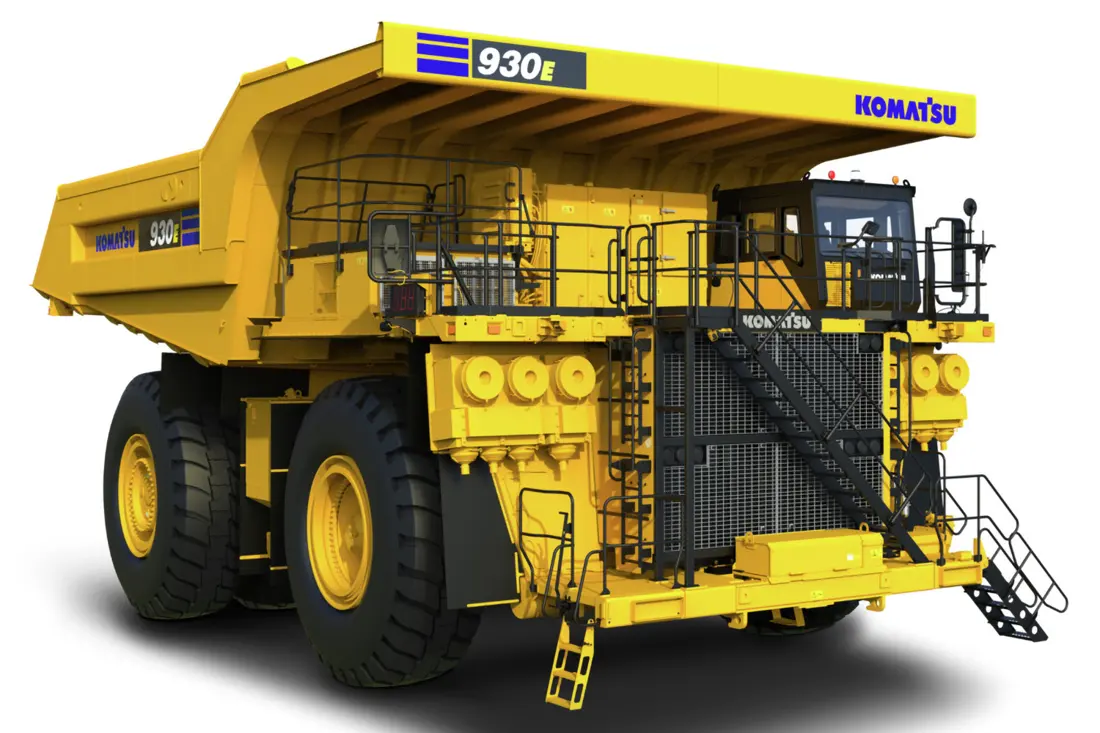

Guardabarros, deflectores & expulsores de roca
Se montan alrededor de neumáticos, bastidores y plataformas para bloquear barro, proyecciones de roca y residuos y proteger tuberías, suspensión y neumáticos adyacentes. La imagen identifica una categoría. Compruebe la posición izquierda/derecha, la especificación del neumático, los soportes y la envolvente de movimiento.
Ver guardabarros y protección contra roca →Agrupe las piezas por estructura portante, tipo de accionamiento y conjunto. No mezcle los sistemas de accionamiento mecánico y AC. Las piezas críticas para la seguridad y la fatiga requieren materiales con trazabilidad, tratamiento térmico, dimensiones, ensayos no destructivos e identificación del equipo instalado.
Bastidor, nodos fundidos & pivotes de caja
Los largueros, travesaños, nodos de acero fundido, soportes de articulación y orejetas de la caja soportan flexión y torsión cíclicas. La reparación o sustitución requiere el modelo completo, el número de serie, el material base, los límites de soldadura, la coaxialidad de los alojamientos de pasadores y los requisitos de inspección.

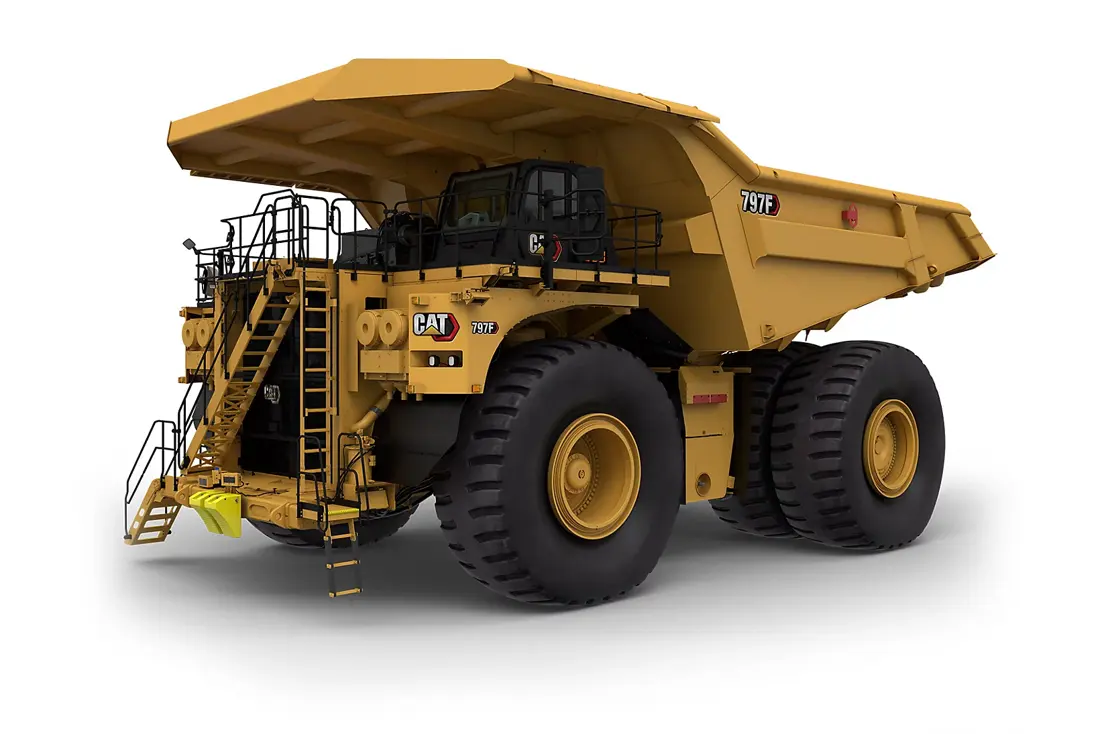

Transmisión mecánica & mandos finales
Los modelos 785, 789, 793 y 797F utilizan accionamientos mecánicos con transmisiones, ejes, diferenciales, mandos finales, ejes dentados y carcasas. Compare el modelo, el número de serie, el número de conjunto, el número de dientes, el módulo, las estrías y la relación de transmisión.

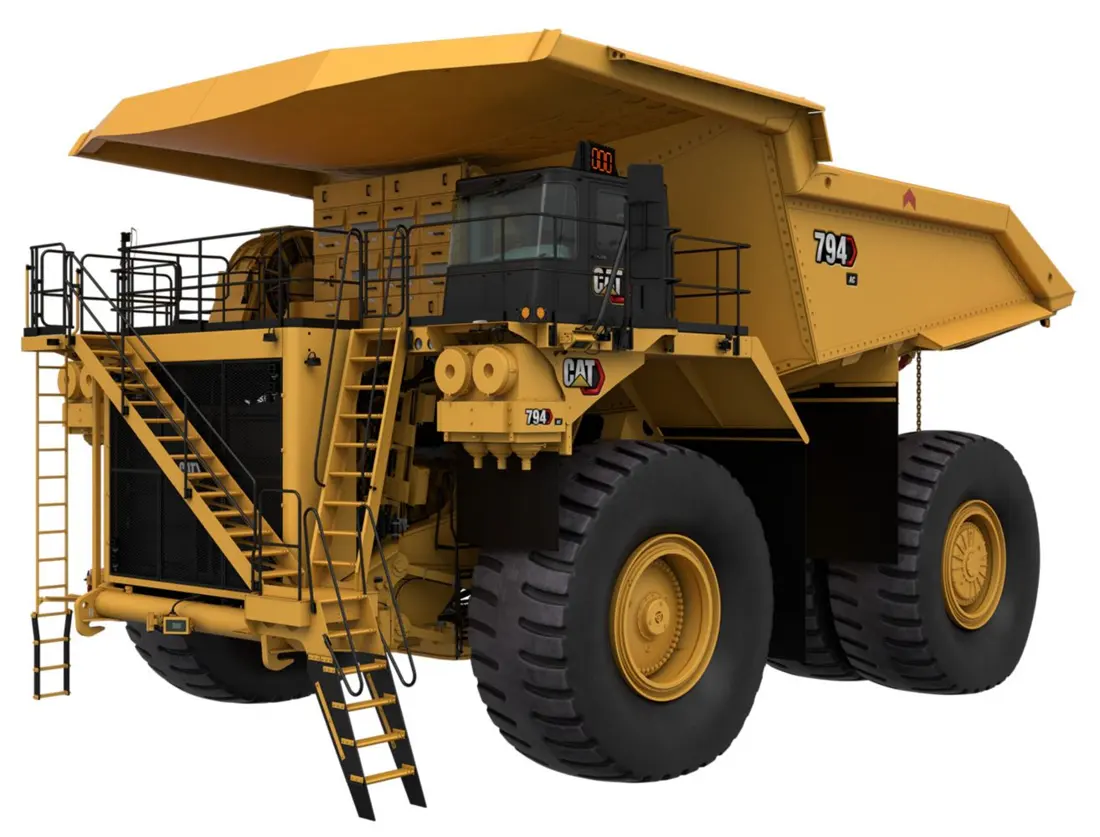

Alternador AC, inversor & motores de rueda
Los motores diésel de 794 AC, 796 AC y 798 AC accionan alternadores que alimentan los motores de tracción de las ruedas traseras mediante controles con inversor. Compruebe el modelo, la versión del sistema, las placas del alternador y del motor, la refrigeración, las interfaces y la relación de reducción.
Sistemas hidráulicos de suspensión, dirección & elevación
Los sistemas de suspensión, dirección y elevación incluyen camisas de cilindro, vástagos, guías, sellos, válvulas y tuberías. Facilite la posición, el diámetro interior, el diámetro del vástago, la carrera, las interfaces, la presión y los registros de fugas o rayado.
Ver sellos hidráulicos y materiales de ingeniería →Frenos, cubos, rodamientos & sellos
Los frenos multidisco húmedos refrigerados por aceite, los cubos, los rodamientos, los sellos y las interfaces de llanta son conjuntos críticos para la seguridad. Distinga el accionamiento mecánico o AC, la posición delantera/trasera, el tipo de freno, la especificación de neumático/llanta y la versión completa instalada.
Pivotes de elevación de caja, pasadores & casquillos
Las articulaciones traseras de la caja y los pivotes de los cilindros de elevación soportan grandes cargas oscilantes e impactos mediante pasadores, casquillos, elementos axiales, sellos y orejetas. Compruebe el diámetro, la longitud, los orificios de lubricación, los bloqueos, las dimensiones de los alojamientos y el desgaste.
Ver pasadores, rodamientos y casquillos →No. Los modelos 785, 789, 793 y 797F utilizan transmisiones mecánicas, diferenciales y mandos finales. Los modelos 794 AC, 796 AC y 798 AC utilizan alternadores, controles con inversor y motores de tracción de rueda. Compare primero el modelo completo, el número de serie, el tipo de accionamiento y el conjunto.
No. Facilite el número de serie, el tipo de caja, la configuración de revestimientos y los planos de segmentos, la posición, el espesor, los orificios o límites de soldadura, fotografías de las piezas usadas, el material actual, el tamaño de roca y las condiciones abrasivas.
Comience con la placa de identificación de la máquina, el modelo completo y número de serie, la posición, la placa del conjunto, fotografías, dimensiones principales y ensayos de materiales. Evalúe si los catálogos, la búsqueda de planos o una toma de datos en campo permiten una comprobación técnica.
Facilite el modelo completo y número de serie, el accionamiento mecánico o AC, el conjunto, planos o muestras, planos de segmentos de caja, fotografías, dimensiones principales, material actual y condiciones del mineral. ANRANST apoya la revisión de planos e ingeniería, la producción en fundiciones certificadas, la inspección en fábrica y la entrega de piezas terminadas.
