Incluye Rope Crowd, HydraCrowd, tren de rodaje HF de baja presión sobre el suelo y configuraciones HD compactas para servicio pesado. Identifique piezas mediante protección de cuchara, orugas y mecanismos de izado, empuje, giro y traslación.
La familia actual Cat 7495 incluye Rope Crowd, HydraCrowd, tren de rodaje HF de baja presión sobre el suelo y configuraciones HD. Rope Crowd utiliza motores, engranajes, tambores y cables de empuje/retracción; HydraCrowd utiliza una unidad hidráulica y un cilindro grande. Cuchara, orugas, izado, giro y traslación también varían según versión y opciones. La designación 7495 por sí sola no establece intercambiabilidad.
Los nombres de las 5 configuraciones, cargas útiles, capacidades y pesos operativos siguientes proceden del catálogo actual Caterpillar y de las páginas de cada modelo para identificar inicialmente máquinas y repuestos.
| Configuración / modelo | Características de empuje y tren de rodaje | Carga útil de cuchara | Capacidad de cuchara | Peso operativo publicado |
|---|---|---|---|---|
| 7495 con Rope Crowd | Empuje por cables | 109 t | 30.6–62.7 m³ | 1,386,178 kg |
| 7495 con HydraCrowd | Empuje hidráulico | 109 t | 30.6–62.7 m³ | 1,390,714 kg |
| 7495 HF con Rope Crowd | Tren de rodaje de baja presión sobre el suelo / empuje por cables | 109 t | 30.6–62.7 m³ | 1,431,064 kg |

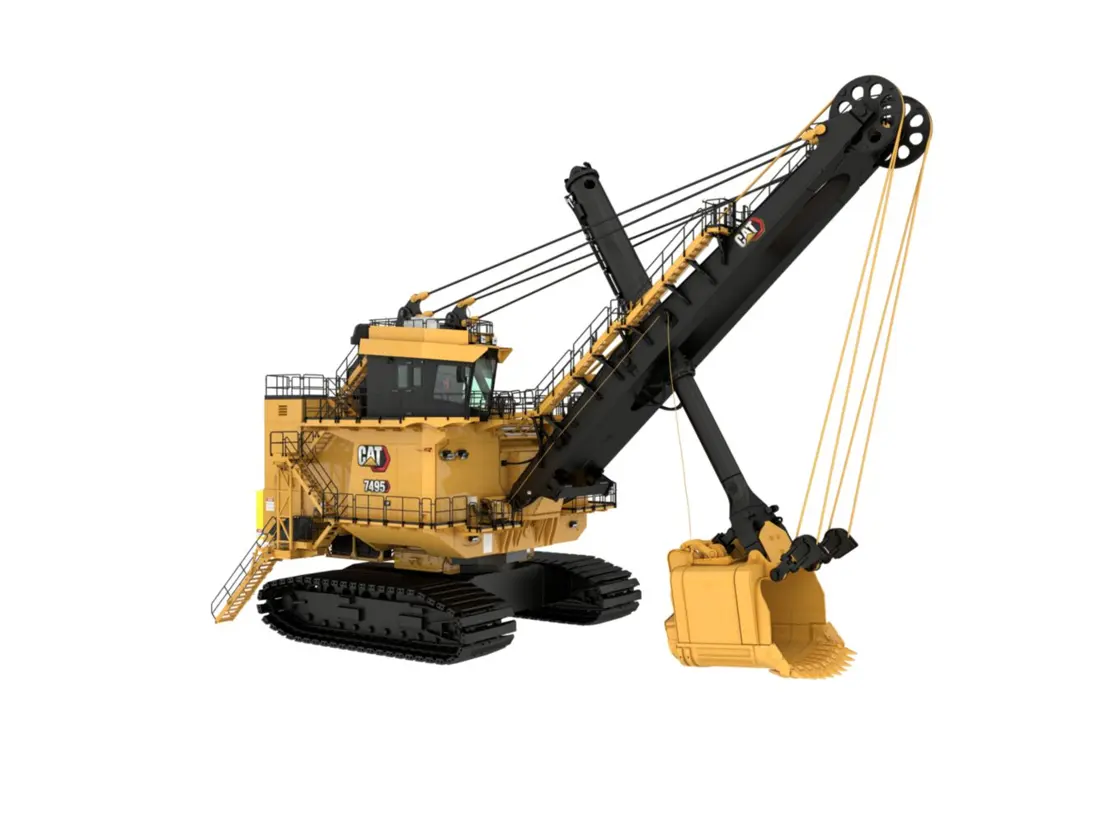

| 7495 HF con HydraCrowd | Tren de rodaje de baja presión sobre el suelo / empuje hidráulico | 109 t | 30.6–62.7 m³ | 1,435,156 kg |

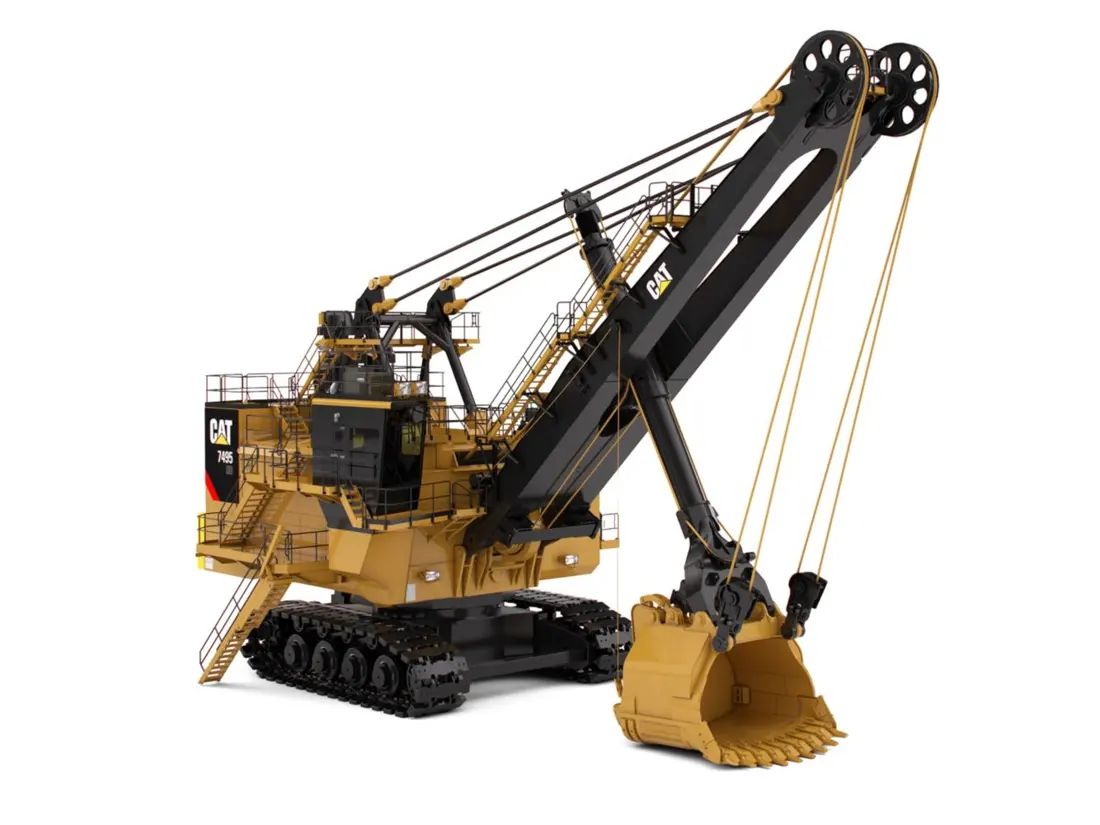

| 7495 HD | Configuración compacta para servicio pesado | 82 t | 27.5–60.4 m³ | 1,295,777 kg |

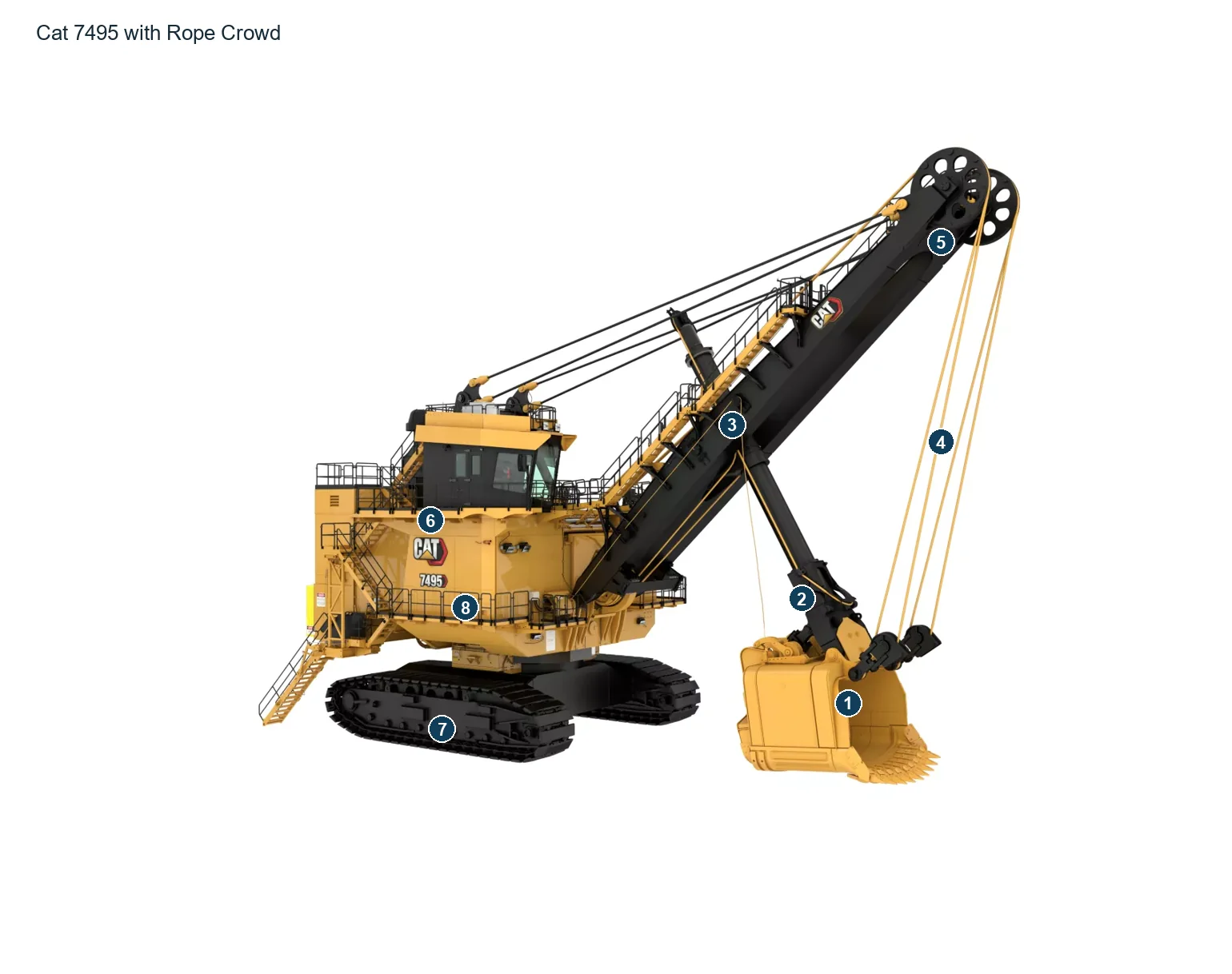

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Dipper | Cuchara en la parte frontal del implemento | 7495 con Rope Crowd |
| 2 | Brazo de la cuchara | Brazo negro que conecta la cuchara con la pluma | 7495 con Rope Crowd |
| 3 | Boom | Estructura inclinada de la pluma principal | 7495 con Rope Crowd |
| 4 | Cables de elevación | Cables entre las poleas de la punta de la pluma y la cuchara | 7495 con Rope Crowd |
| 5 | Poleas de la punta de la pluma | Grupo de poleas en el extremo superior de la pluma | 7495 con Rope Crowd |
| 6 | Cabina del operador | Puesto del operador en la casa de máquinas superior | 7495 con Rope Crowd |
| 7 | Conjunto de orugas | Soporte de orugas debajo de la máquina | 7495 con Rope Crowd |
| 8 | Casa de máquinas | Carcasa amarilla de la casa de máquinas detrás de la base de la pluma | 7495 con Rope Crowd |
Las imágenes oficiales de Cat muestran las máquinas y las zonas de instalación. Las opciones de materiales deben contrastarse con los planos, las condiciones de servicio, los modos de fallo y los ensayos de las piezas originales.
Adaptadores de dientes de cuchara &
Se montan en el borde delantero de la cuchara y soportan impacto, compresión y abrasión al penetrar en la pila de material. La imagen ilustra una categoría y no establece intercambiabilidad Cat OEM. Revise versión 7495, capacidad de cuchara, sistema de dientes, adaptador y bloqueo.
Ver la página del producto de dientes de cuchara →
Labio de cuchara, protectores & cortadores laterales
Protegen el labio, el borde delantero y los laterales de mayor desgaste, compartiendo las cargas de excavación con los dientes. La imagen identifica la categoría. Revise perfil del labio, posición de bloques, ángulo de montaje, agujeros o bloqueos y adaptadores contiguos.
Ver componentes de labio y bloques de desgaste →
Revestimientos de la cuchara & Placas de desgaste
Cubren piso, laterales, pared trasera y zonas de erosión local según los mapas reales de desgaste. La imagen ilustra la categoría. Antes de fabricar, proporcione planos de cuchara, posiciones de placas, curvatura, espesor, agujeros y conexiones.
Ver revestimientos de cuchara →Puerta de cuchara, pestillo & interfaces de desgaste
Puertas, pasadores, pestillos, rodillos y superficies de contacto soportan impactos y desgaste cíclicos de apertura/cierre. Distinga estructuras de puerta, pasadores, casquillos, rodillos y amortiguadores y compare cada uno con la configuración y los planos de conjunto de la cuchara.
Ver pasadores y componentes de pivote →
Zapatas sobre orugas & Piezas de desgaste del tren de rodaje
Las zapatas soportan cargas sobre el terreno, flexión, impacto y desgaste por rocas. La imagen identifica la categoría. Las dimensiones de orugas estándar, HF y HD difieren; revise paso, anchura, separación de agujeros, forma de nervios y posición izquierda/derecha.
Ver zapatas de oruga →Tercer riel de desgaste de giro & rodillos
La información actual Cat 7495 identifica el tercer riel reemplazable como principal pieza de desgaste del giro, en contacto con los rodillos. Revise versión, segmentos, sección, fijación, dimensiones de rodillos, holgura y referencias de plataforma.
Ver conjuntos de giro y accionamiento de servicio pesado →Distribuya los repuestos entre los cuatro sistemas de movimiento y distinga Rope Crowd de HydraCrowd. Engranajes, ejes, tambores, cables, hidráulica, rodamientos, casquillos y frenos requieren versión completa, número de conjunto y relaciones de acoplamiento.
Motores, cajas de engranajes, tambores & frenos de izado
Motores AC, accionamientos por engranajes, frenos, tambores, cables de izado y poleas de punta de pluma elevan la cuchara. Revise motores, etapas de engranajes, tambores, frenos y diámetros de cables según modelo completo y número de conjunto.
Ver conjuntos de izado y accionamiento de servicio pesado →Sistemas Rope Crowd & HydraCrowd
Rope Crowd utiliza motores, frenos, tambores, engranajes y cables de empuje/retracción. HydraCrowd utiliza una unidad hidráulica y un cilindro grande. No mezcle los sistemas; identifique primero tipo de empuje y versión de máquina.
Motores de giro, cajas planetarias, engranaje & rodillos
Varios motores y reductores planetarios giran la estructura superior mediante coronas, ejes, piñones, tercer riel y rodillos. Revise dientes, módulo, ángulo de presión, agujeros, posiciones de rodillos y referencias de plataforma.
Ver engranajes, piñones y piezas motrices →Motores de propulsión, transmisiones planetarias, ruedas dentadas &
Los accionamientos izquierdo y derecho transmiten par a las ruedas dentadas de forma independiente y, con zapatas, rodillos y guías, desplazan la máquina. Revise conjuntamente motores, frenos, cajas planetarias, ejes de salida, paso de ruedas dentadas, sellos y versión de orugas.
Ejes, rodamientos, casquillos & piezas de frenos
Izado, empuje, giro y traslación contienen ejes, rodamientos, casquillos y frenos propios. Los nombres comunes no permiten intercambiar piezas entre mecanismos. Proporcione mecanismo, número de conjunto y dimensiones críticas de ajuste.
Ver rodamientos, casquillos y soportes →Cables de izado/empuje, poleas & conexiones
Cables de izado, empuje/retracción y suspensión, poleas de punta de pluma y terminales requieren inspecciones frecuentes. Compare diámetro, construcción, longitud, cableado, recorrido, perfil de garganta y normas de seguridad con la versión concreta.
Ver sistemas de cables y conjuntos de servicio pesado →No. Rope Crowd utiliza motores, frenos, tambores, engranajes y cables de empuje/retracción; HydraCrowd utiliza una unidad hidráulica y un cilindro grande. Compare primero configuración, número de serie, número de conjunto y planos.
No suponga que son iguales. HF indica un tren de baja presión sobre el suelo; carga útil, capacidad y peso operativo publicados de HD difieren del 7495 estándar. Revise especificación de cuchara, dimensiones de orugas, número de serie, plano y posición.
Proporcione placa de máquina, configuración completa, tipo de empuje, número de serie, mecanismo, placa de conjunto, fotos de piezas usadas, dimensiones clave y ensayos de materiales. Evalúe después si catálogos, búsqueda de planos o un levantamiento físico permiten identificar la pieza.
Proporcione modelo completo y número de serie, Rope Crowd o HydraCrowd, configuración HF/HD, mecanismo, planos o muestras, fotos, dimensiones clave, material actual y condiciones del mineral. ANRANST facilita revisión de planos e ingeniería, producción en fundiciones certificadas, inspección en fábrica y entrega de piezas terminadas.
