Электрические канатные экскаваторы Cat 7495: модел

Официальное изображение Cat 7495 with Rope Crowd: канатный напор, подъём, ковш, поворотная платформа и гусеничная ходовая часть.

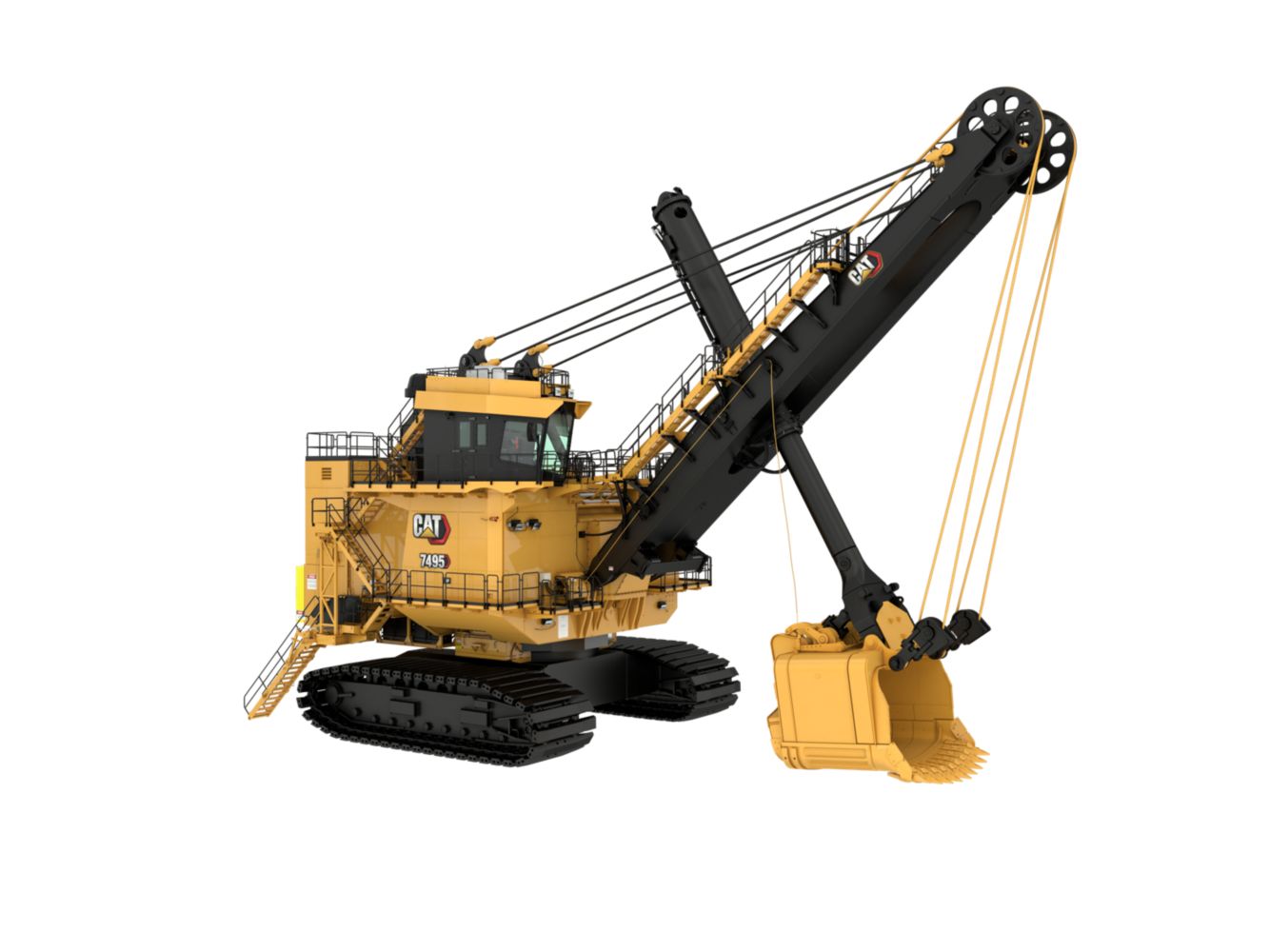

Официальное изображение Cat 7495 HF with HydraCrowd. Ходовую часть HF с повышенной опорной площадью и гидравлический напор проверяют отдельно.

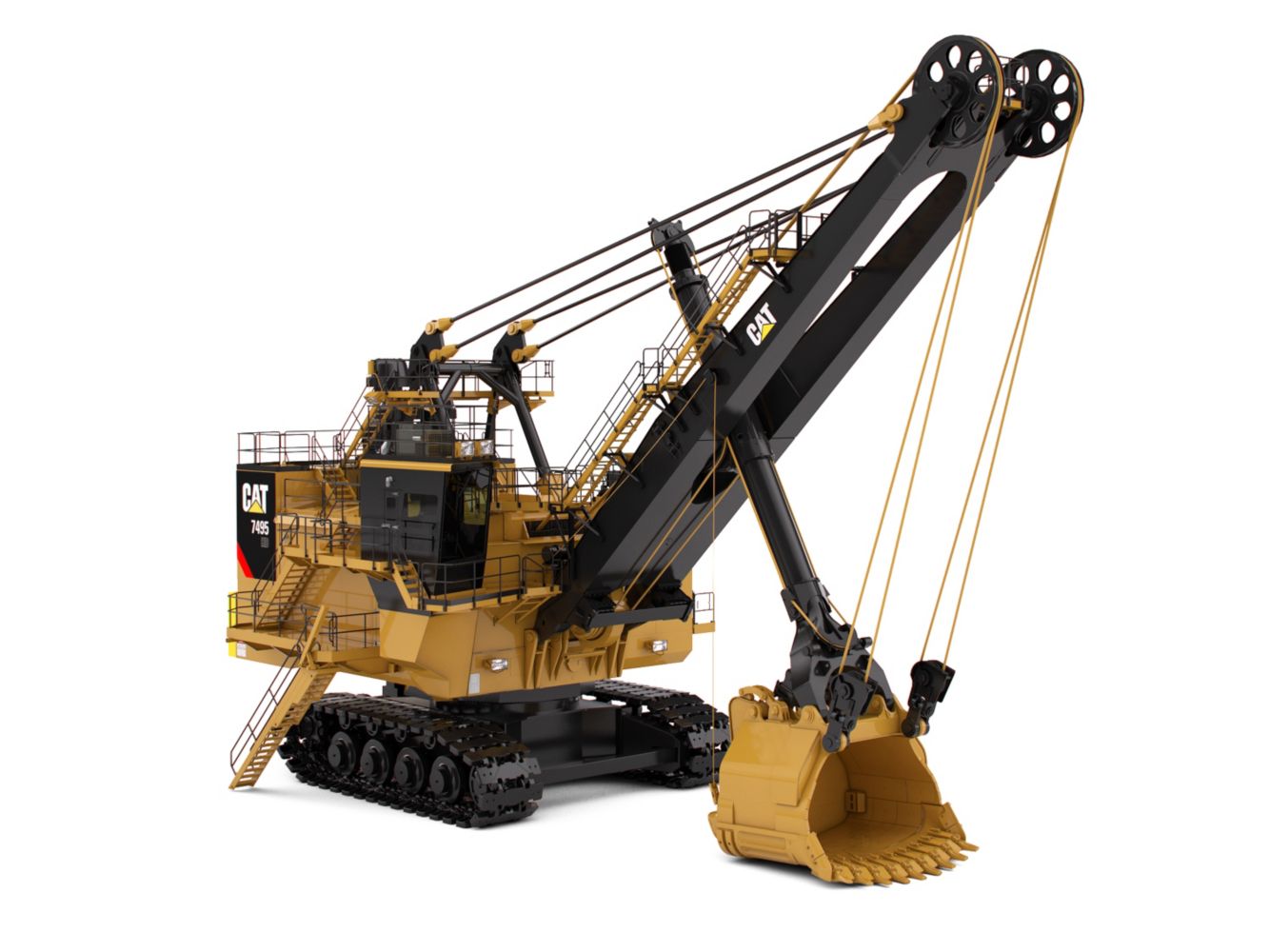

Официальное изображение Cat 7495 HD. Нагрузка и вместимость ковша, рабочая масса и ходовая часть HD отличаются от стандартного 7495.

Оборудование OEM

Сначала определите исполнение 7495 и тип напора, затем механизм и место установки детали

В семейство Cat 7495 входят Rope Crowd, HydraCrowd, HF с ходовой частью повышенной опорной площади и HD. Rope Crowd использует двигатель, передачу, барабан и напорные/возвратные канаты; HydraCrowd — гидравлическую силовую установку и большой цилиндр. Ковш, гусеницы, подъёмные, поворотные и ходовые детали зависят от исполнения и опций. Обозначения «7495» недостаточно для подтверждения взаимозаменяемости.

5 Исполнения / модели в текущем официальном каталоге

82–109 t Опубликованная нагрузка ковша

27.5–62.7 m³ Опубликованная вместимость ковша

12 Категории износостойких деталей и основных запчастей

Стандартные модели и основные размеры

Текущие исполнения Cat 7495: параметры ковша и рабочая масса

Названия 5 исполнений, нагрузка и вместимость ковша, рабочая масса приведены по текущему каталогу и официальным страницам Caterpillar для идентификации машины и предварительного подбора запчастей.

Стандартное исполнение / модель	Напор и особенности ходовой части	Нагрузка ковша	Вместимость ковша	Опубликованная рабочая масса
7495 with Rope Crowd	Канатный напор	109 t	30.6–62.7 m³	1,386,178 kg
7495 with HydraCrowd	Гидравлический напор	109 t	30.6–62.7 m³	1,390,714 kg
7495 HF with Rope Crowd	Ходовая часть повышенной опорной площади / канатный напор	109 t	30.6–62.7 m³	1,431,064 kg
7495 HF with HydraCrowd	Ходовая часть повышенной опорной площади / гидравлический напор	109 t	30.6–62.7 m³	1,435,156 kg
7495 HD	Компактное тяжёлое исполнение	82 t	27.5–60.4 m³	1,295,777 kg

Вместимость и масса зависят от выбранного ковша и опций. Для окончательной проверки нужны полная модель: Материал и термообработку выбирают с учётом условий эксплуатации с учётом условий эксплуатации. Контроль проводит инспектор на заводе; документы о качестве по каждой плавке прилагаются к поставке. Направьте чертежи или номера деталей — инженер предоставит предварительный диапазон стоимости в течение 24 часов.

Износостойкие детали

Режущая оснастка ковша, футеровка, днище, гусеницы и третий рельс поворота

Официальные фотографии Cat помогают определить оборудование и место установки. Типовые изображения деталей служат для идентификации класса изделия и не подтверждают взаимозаменяемость с OEM Cat. Материалы — инженерные варианты для замены; окончательный выбор зависит от чертежа, условий работы, повреждений и анализа оригинала.

Зубья и адаптеры ковша

Зубья ковша и адаптеры

На передней кромке ковша воспринимают сильные удары, сжатие и абразивное воздействие при внедрении в горную массу. Иллюстрация показывает тип детали и не подтверждает взаимозаменяемость с OEM Cat. Проверяют исполнение 7495, вместимость ковша, зубовую систему, адаптеры и замки.

Проверка материала: Обычно оценивают прочную и вязкую износостойкую легированную литую сталь. Твёрдость, прокаливаемость и сопротивление разрушению определяют совместно по крупности и абразивности руды, а также характеру поломок зубьев.

Износостойкая хромомолибденовая литая сталь Специальные износостойкие сплавы

Перейти к зубьям ковша →

Губа ковша, защитные накладки и боковые резцы

Губа, накладки и боковые резцы ковша

Защищают губу, переднюю кромку и сильно изнашиваемые боковые зоны; совместно с зубьями воспринимают усилие внедрения. Изображение служит для идентификации категории. Проверяют профиль губы, расположение накладок, угол установки, отверстия или замки и сопряжение с соседними адаптерами.

Проверка материала: Для губы и накладок с интенсивными ударами прежде всего оценивают прочные и вязкие износостойкие сплавы. Нельзя ориентироваться только на поверхностную твёрдость: массивные сечения, замки и зоны концентрации напряжений должны сопротивляться растрескиванию.

Хромомолибденовая легированная сталь Прочные и вязкие износостойкие сплавы

Перейти к губе и защитным накладкам →

Внутренняя футеровка и наружные износостойкие плиты ковша

Футеровка и защитные плиты ковша

Защищают днище, боковые и заднюю стенки, а также зоны локального изнашивания. Заменяются по фактической карте износа. Иллюстрация показывает тип детали. До изготовления нужны чертёж ковша, расположение плит, кривизна, толщина, отверстия и крепления.

Проверка материала: Для плоских и формуемых элементов обычно оценивают закалённый и отпущенный износостойкий лист. Для сложных массивных накладок возможны легированные износостойкие отливки. Материал и твёрдость подбирают отдельно для каждого места установки.

Закалённый и отпущенный износостойкий лист Легированная износостойкая литая сталь

Перейти к футеровке ковша →

Днище ковша, защёлка и контактные детали

Открывающееся днище, защёлка и изнашиваемые сопряжения

Днище ковша, его ось, защёлка, ролики и контактные поверхности испытывают циклические удары и износ при открывании и закрывании. Различают несущие элементы, пальцы, втулки, ролики и амортизаторы; каждый проверяют по исполнению ковша и сборочному чертежу.

Проверка материала: Для пальцев и роликов оценивают закалённую и отпущенную легированную сталь и поверхностное упрочнение. Для втулок проверяют подшипниковый медный сплав или предусмотренный конструкцией композит. Материал днища и защёлки задаётся чертежом.

Легированная сталь для пальцев и роликов Подшипниковые медные сплавы и втулки

Перейти к пальцам и шарнирным деталям →

Гусеничные башмаки и опорные износостойкие детали

Башмаки гусениц и изнашиваемые детали ходовой части

Башмаки воспринимают вес машины, изгиб, удары и износ от породы. Изображение служит для идентификации категории. Размеры гусениц стандартного исполнения, HF и HD различаются. Проверяют шаг, ширину, расстояния между отверстиями, форму рёбер и правое/левое расположение.

Проверка материала: Крупные башмаки обычно проверяют как высокопрочные износостойкие стальные отливки либо по исходной конструкции. Одновременно задают химический состав, термообработку, распределение твёрдости, допустимые литейные дефекты и неразрушающий контроль.

Крупные несущие износостойкие отливки Хромомолибденовая легированная сталь

Перейти к гусеничным башмакам →

Износостойкий третий рельс и контактные детали поворотных роликов

Третий рельс поворота и ролики

По текущим данным Cat 7495 основной изнашиваемой деталью системы поворота является сменный третий рельс, работающий совместно с роликами. Проверяют исполнение машины, сегментацию и сечение рельса, крепления, размеры роликов, зазоры и базы платформы.

Проверка материала: Для рельса и роликов учитывают контактную усталость, удары, поверхностную твёрдость, вязкость сердцевины и точность монтажа. Обычно проверяют легированные стали для тяжёлых передач или рельсов и соответствующее упрочнение поверхности.

Легированная сталь для тяжело нагруженных рельсов, роликов и валов

Перейти к тяжёлым поворотным и передаточным узлам →

Запасные части

Основные запчасти подъёма, напора Rope/Hydra, поворота и передвижения

Запчасти сгруппированы по четырём механизмам. Rope Crowd и HydraCrowd рассматриваются отдельно. Шестерни, валы, барабаны, канаты, гидравлические детали, подшипники, втулки и тормоза проверяют по полному исполнению, номеру узла и сборочным связям.

Подъёмные двигатели, редукторы, барабаны и тормоза

Электродвигатели, редукторы, барабаны и тормоза подъёма

Подъём ковша обеспечивают двигатели переменного тока, зубчатая передача, тормоза, барабаны, подъёмные канаты и головные блоки. По полной модели и номеру узла проверяют двигатель, ступени передачи, барабан, тормоз и диаметр каната.

Проверка материала: Для шестерён и валов проверяют легированную сталь передач, термообработку зубьев и усталостную прочность. Барабаны, корпуса и тормозные детали проверяют по исходной конструкции, посадочным допускам и неразрушающему контролю.

Легированная сталь для шестерён и валов

Перейти к подъёмным и тяжёлым передаточным узлам →

Напорные системы Rope Crowd и HydraCrowd

Системы канатного и гидравлического напора

Rope Crowd использует двигатель, тормоз, барабан, шестерни и напорные/возвратные канаты. HydraCrowd использует гидравлическую силовую установку и большой гидроцилиндр. Смешивать детали двух систем нельзя: сначала определяют тип напора и исполнение машины.

Проверка материала: Шестерни, валы и барабаны Rope Crowd проверяют как тяжело нагруженную передачу. Штоки, гильзы, направляющие и уплотнения HydraCrowd проверяют по давлению, ходу, упрочнению поверхности и рабочей жидкости.

Легированная сталь для шестерён, валов и штоков гидроцилиндров Гидравлические уплотнения и технические материалы

Перейти к гидравлическим уплотнениям и материалам →

Поворотные двигатели, планетарные редукторы, венец и ролики

Двигатели, планетарные редукторы, зубчатая передача и ролики поворота

Несколько двигателей с планетарными редукторами вращают верхнюю платформу. Система включает венец, валы, приводные шестерни, третий рельс и ролики. Проверяют число зубьев, модуль, угол профиля, крепёжные отверстия, положение роликов и базы платформы.

Проверка материала: Для поворотных и планетарных колёс, валов и роликов проверяют легированную сталь тяжёлых передач, упрочнение зубьев или поверхности, контактную усталость и неразрушающий контроль.

Легированная сталь для тяжело нагруженных шестерён, валов и роликов

Перейти к шестерням и деталям передач →

Ходовые двигатели, планетарные передачи и ведущие звёздочки

Двигатели передвижения, планетарные приводы и звёздочки

Левый и правый приводы независимо передают момент ведущим звёздочкам. Вместе с башмаками, катками и направляющими они обеспечивают передвижение машины. Комплексно проверяют двигатель, тормоз, планетарный редуктор, выходной вал, шаг звёздочки, уплотнения и исполнение гусеницы.

Проверка материала: Для шестерён, валов и звёздочек проверяют высокопрочную легированную сталь передач и упрочнение поверхности. Корпуса, подшипники и уплотнения оценивают по нагрузке, смазке, ударам и загрязнению в карьере.

Легированная сталь для ходовых шестерён, валов и звёздочек Уплотнения ходовой части и технические материалы

Перейти к механизму шагания и тяжёлым передачам →

Валы, подшипники, втулки и тормозные фрикционные детали

Валы, подшипники, втулки и детали тормозов

Подъём, напор, поворот и передвижение имеют собственные валы, подшипники качения, втулки скольжения и тормоза. Одинаковое название не означает взаимозаменяемость между механизмами. Нужны назначение узла, его номер и основные посадочные размеры.

Проверка материала: Валы проверяют по легированной стали с закалкой и отпуском или поверхностным упрочнением; втулки — по подшипниковому медному сплаву или исходному композиту. Стандартные подшипники и фрикционные детали проверяют по полному обозначению, нагрузкам и температуре.

Легированная сталь для приводных валов Подшипниковые медные сплавы и втулки

Перейти к подшипникам, втулкам и опорам →

Подъёмные и напорные канаты, блоки и концевые соединения

Канаты подъёма и напора, блоки и соединения

Подъёмные, напорные или возвратные, подвесные канаты, головные блоки и окончания требуют частого обслуживания. По конкретному исполнению проверяют диаметр, конструкцию, длину, направление свивки, запасовку, профиль ручья и нормы безопасности.

Проверка материала: Канаты проверяют по конструкции, классу прочности, направлению свивки и требованиям смазки. Блоки и валы — по легированной стали, упрочнению ручья, посадкам подшипников и неразрушающему контролю.

Легированная сталь для блоков, валов и тяжёлых передач

Перейти к канатной системе и тяжело нагруженным узлам →

Можно ли смешивать детали напора Cat 7495 Rope Crowd и HydraCrowd?

Нет. Rope Crowd использует двигатель, тормоз, барабан, шестерни и напорные/возвратные канаты; HydraCrowd — гидравлическую силовую установку и большой гидроцилиндр. Сначала проверяют исполнение, серийный номер, номер узла и сборочный чертёж.

Одинаковы ли ковши и гусеничные детали 7495, 7495 HF и 7495 HD?

Этого нельзя принимать по умолчанию. HF имеет ходовую часть повышенной опорной площади. Опубликованные нагрузка и вместимость ковша, а также рабочая масса HD отличаются от стандартного 7495. Дополнительно проверяют ковш: Материал и термообработку выбирают с учётом условий эксплуатации с учётом условий эксплуатации. Контроль проводит инспектор на заводе; документы о качестве по каждой плавке прилагаются к поставке. Направьте чертежи или номера деталей — инженер предоставит предварительный диапазон стоимости в течение 24 часов.

Как определить деталь 7495 без номера чертежа OEM Caterpillar?

Предоставьте табличку машины, полное исполнение, тип напора, серийный номер, механизм установки, табличку узла, фотографии старой детали, основные размеры и анализ материала. Затем оценивают возможность проверки по каталогу, поиска чертежа или обмера.

Электрические канатные экскаваторы Cat 7495: модели и запасные части
