液压矿用挖掘机（液压采矿铲）

本实体限定为大型液压驱动的露天矿装载设备，包括反铲与正铲/面铲配置。当前旧“矿用挖掘机”页面引用的 Cat 6040/6050/6060 与 Komatsu PC4000/PC8000 系列均属于该设备族，因此合并为一个规范实体。电铲/钢丝绳铲应另建 Electric Rope Shovel 实体，不能混入本页。

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

01

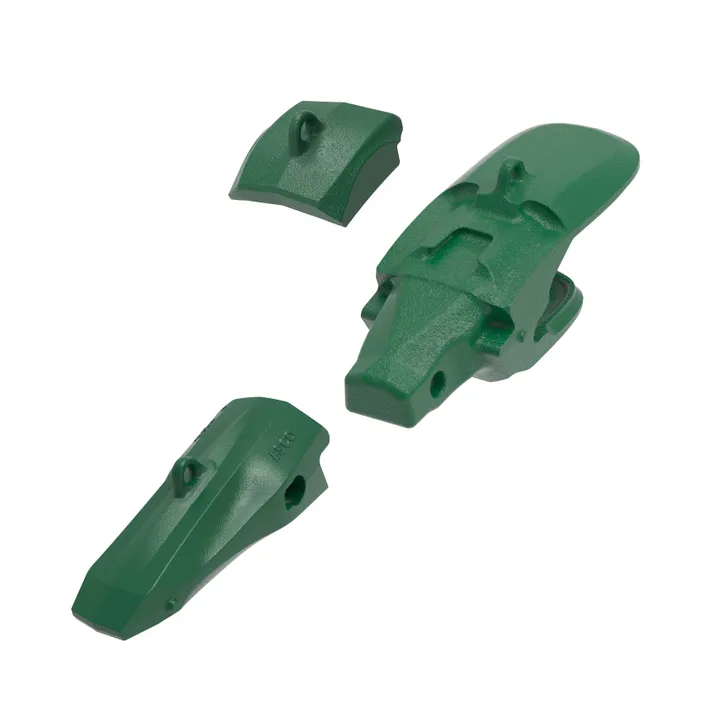

Bucket Tooth / Tip

斗齿

候选材料

淬火回火低合金铸钢或锻钢体系

安装位置与作用

切入矿岩并形成装料路径

02

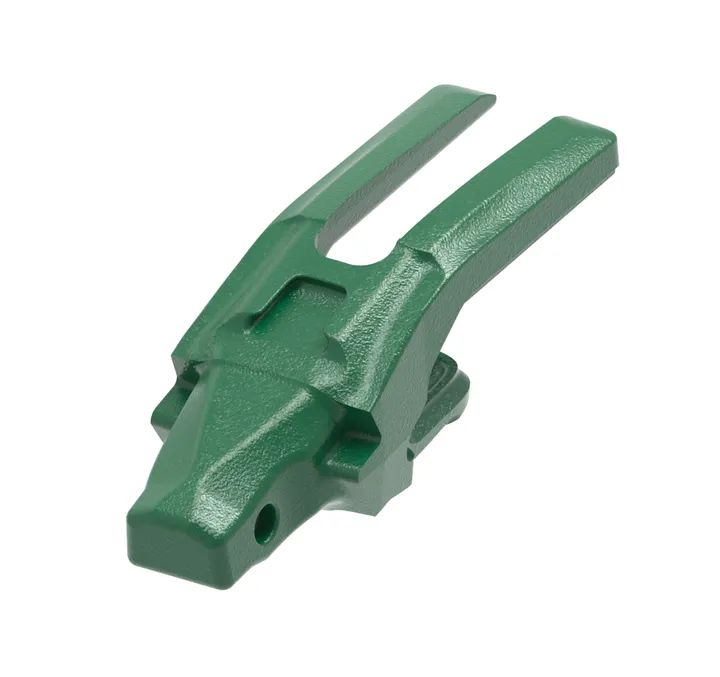

Tooth Adapter

斗齿适配器

候选材料

高强韧淬火回火低合金铸钢/锻钢

安装位置与作用

把斗齿载荷传递到斗唇

03

Lip Shroud

斗唇护板

候选材料

高强韧耐磨合金铸钢或耐磨钢结构

安装位置与作用

保护斗唇和焊接/铸造母体

04

Side Shroud

侧壁护板

候选材料

热处理合金铸钢或耐磨钢板组件

安装位置与作用

保护侧板并控制侧向磨损

05

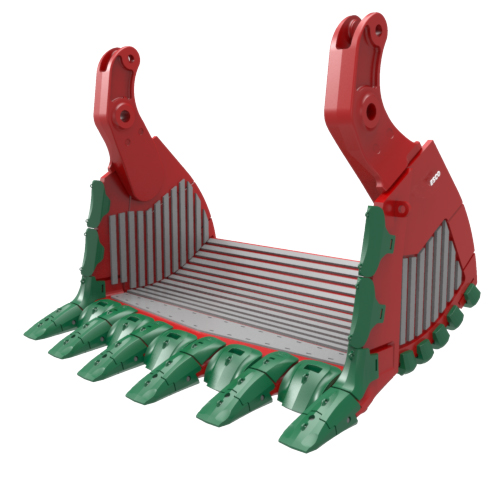

Bottom / Heel Shroud

底部/跟部护块

候选材料

热处理耐磨合金铸钢或耐磨钢板组合

安装位置与作用

保护桶体并形成可更换磨耗包

06

Bucket Liner

铲斗衬板

候选材料

约400–500 HBW级耐磨钢板或专用复合/铸造耐磨包

安装位置与作用

隔离矿岩与桶体结构

07

Bolt-on Cutting Edge / End Bit

螺栓切削刃/端刃

候选材料

热处理合金钢或轧制耐磨钢

安装位置与作用

切削并保护主刃

08

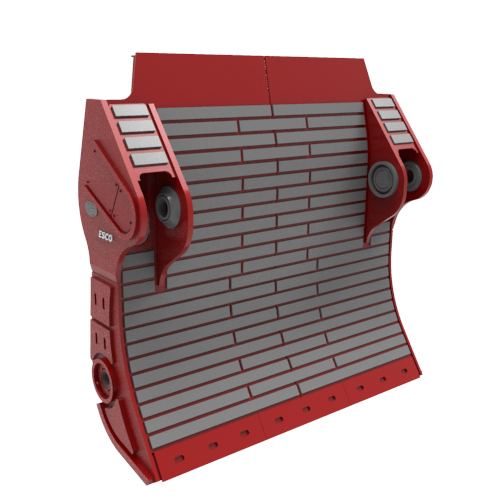

Boom Wear Plate (if fitted)

动臂耐磨保护板（如配）

候选材料

可焊耐磨钢板/缓冲复合板，具体以 OEM 设计为准

安装位置与作用

保护结构件

09

Stick / Arm Wear Plate (if fitted)

斗杆耐磨保护板（如配）

候选材料

可焊耐磨钢板或专用防护组件

安装位置与作用

保护斗杆结构件

10

Pin

销轴

候选材料

淬火回火合金钢，局部感应淬火/表面强化按图纸

安装位置与作用

传递载荷并形成转动副

11

Bushing

衬套

候选材料

渗碳/感应硬化合金钢、铜合金或双金属体系，取决于铰点设计

安装位置与作用

承受面压并提供可更换摩擦副

12

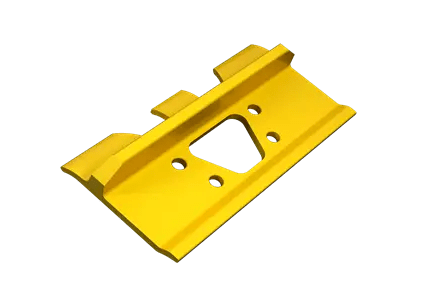

Track Shoe

履带板

候选材料

热处理低合金铸钢/锻钢体系

安装位置与作用

传递整机重量和牵引力

13

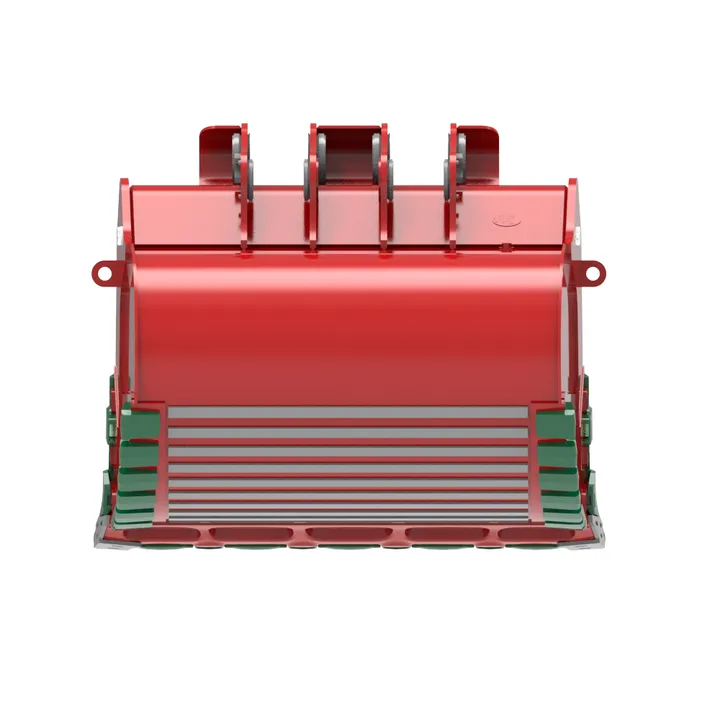

Bucket Back Shroud / Wear Package

斗背护板

候选材料

热处理耐磨合金铸钢、耐磨钢板或模块化耐磨包

安装位置与作用

保护斗体外壳

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。
