01
进料喉部衬板
Throat Liner
保护进料端中空轴或喉部，承受矿浆、矿石和钢球的冲击与冲刷。核对内外径、长度、法兰、孔系、旋向和进料器接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按冲击、磨粒磨损、腐蚀和拆装方式确认。
进入统一零部件页 →
OEM 单一设备页
型号、衬板系统和传动备件在一页完成
本页只列与备件供应直接相关的 SAG 名义直径系列、已核项目尺寸、衬板安装位置、材料、传动件和图号确认路径，不发布未经核实的功率或处理量插值。
17公开整理的主系列
4.0–13.42 m名义筒体直径
10衬板与排料部件入口
2齿轮传动入口
标准型号与核心尺寸
SAG 系列名义直径与项目筒体尺寸
型号后缀用于识别名义筒体直径；筒体长度、驱动、排料和衬板排布随项目变化，制造前必须回到项目铭牌、总图和图纸。
| 型号系列 | 名义筒体直径 | 已知或待核筒体长度 | 制造前必须核对 |
|---|---|---|---|
| SAG-40 | 4,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-45 | 4,500 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-50 | 5,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-55 | 5,500 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-61 | 6,100 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-67 | 6,700 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-73 | 7,300 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-80 | 8,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-85 | 8,500 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-88 | 8,800 mm | 公开项目尺寸含 4,800 / 5,500 mm | 项目、铭牌、总图与传动配置 |
| SAG-92 | 9,200 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-98 | 9,800 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-104 | 10,400 mm | 公开项目尺寸含约 5,190 mm | 项目、铭牌、总图与传动配置 |
| SAG-110 | 11,000 mm | 公开项目尺寸含 5,400 / 6,400 mm | 项目、铭牌、总图与传动配置 |
| SAG-122 | 12,200 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-128 | 12,800 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| SAG-134 | 13,420 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
同一直径系列可能存在不同长度、驱动和排料配置，衬板与备件不能只按直径互换。
耐磨件区
进料、筒体、端部与排料耐磨系统
按进料喉部、筒体提升、端部、格子板、矿浆提升器和排料锥连续展开；不同位置对应不同冲击、磨粒磨损、冲刷和材料工艺。
02
进料端外衬板
Outer Feed Head Liner
保护进料端端盖外圈和过渡区域。核对分块、弧度、内外圈位置、孔系、提升条接口和旋向。
材料核对：铬钼合金钢、高锰钢或金属橡胶复合结构按冲击、磨损和端部应力确认。
进入统一零部件页 →
03
筒体提升衬板
Shell Lifter Plate
安装在筒体内壁，提升矿石与钢球并控制抛落轨迹。核对排布、提升条高度、轮廓、孔距、筒体直径和旋向。
材料核对：铬钼合金钢、合金化高锰钢或金属橡胶复合结构按冲击能量、矿石硬度和磨损分区确认。
进入统一零部件页 →
04
端部内衬板
Inner Head Liner
保护端盖内圈并与喉部、格子板或提升器衔接。核对内外圈、分块、弧度、孔系、旋向和相邻件接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按冲击、矿浆腐蚀和端部磨损确认。
进入统一零部件页 →
05
排料格子板
Discharge Grate
控制矿浆和合格粒级通过并保护排料端。核对开孔形式、开孔率、分块、弧度、孔系、旋向和堵塞磨损记录。
材料核对：高铬铸铁、铬钼合金钢、高锰钢或橡胶复合结构按冲击、磨粒磨损和孔口保持能力确认。
进入统一零部件页 →
06
中间衬板
Middle Liner
位于端部或排料系统的中间过渡分区。核对安装层级、内外圈、弧度、分块、孔系和相邻提升器关系。
材料核对：铬钼合金钢、高锰钢或复合结构按具体安装位置的冲击和磨损确认。
进入统一零部件页 →
07
矿浆提升器
Pulp Lifter
将通过格子板的矿浆导向排料端。核对内外圈位置、叶片方向、通道截面、旋向、孔系和堵塞磨损记录。
材料核对：铬钼合金钢、高铬铸铁、橡胶或复合结构按矿浆冲刷、磨粒磨损和结构刚度确认。
进入统一零部件页 →
08
内圈矿浆提升器
Inner Pulp Lifter
位于矿浆提升系统内圈，衔接格子板和排料锥。核对叶片方向、通道、内外圈接口、旋向和装配高度。
材料核对：铬钼合金钢、高铬铸铁或橡胶复合结构按冲刷、磨损、堵塞和结构载荷确认。
进入统一零部件页 →
09
排料锥
Discharge Cone
将矿浆由提升器导向排料口。核对锥角、内外径、长度、法兰、孔系、旋向和与排料衬套的接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按冲刷、磨粒磨损、腐蚀和装配方式确认。
进入统一零部件页 →
10
填料环
Filler Ring
填充衬板系统边界或过渡间隙并保持排布。核对所在圈层、截面、弧度、长度、孔系和相邻衬板组合。
材料核对：合金钢、橡胶或复合填充结构按安装位置、载荷、密封和拆装要求确认。
进入统一零部件页 →备件区
大齿圈与小齿轮传动备件
齿轮副必须成对核对模数、齿数、压力角、螺旋方向、安装距、侧隙、接触斑点、材料、热处理和检测要求。
01
大齿圈
Girth Gear / Ring Gear
安装在筒体或端盖外缘，与小齿轮啮合传递主驱动力。核对模数、齿数、压力角、螺旋角、分半接口、安装距和接触斑点。
材料核对：铸钢或锻造传动合金钢、齿面热处理、加工精度、无损检测和配对检验按原设计确认。
进入统一零部件页 →
02
传动小齿轮
Pinion
与大齿圈配对传递电机和减速机输出。核对模数、齿数、压力角、螺旋方向、轴接口、侧隙和接触斑点。
材料核对：锻造传动合金钢、渗碳或调质热处理按转矩、冲击、齿面硬度、芯部韧性和疲劳要求确认。
进入统一零部件页 →图号与备件号
SAG 图号和第三方备件号确认入口
现有公开资料没有能逐项追溯到中信 SAG 型号、安装位置和图纸版本的零件号表，因此不在页面中推算编号。
使用规则：只发布可追溯到型号、筒体尺寸、安装位置和原始依据的编号；OEM 图号与第三方备件号分栏保存。
公开依据
设备系列、官方图片与项目尺寸依据

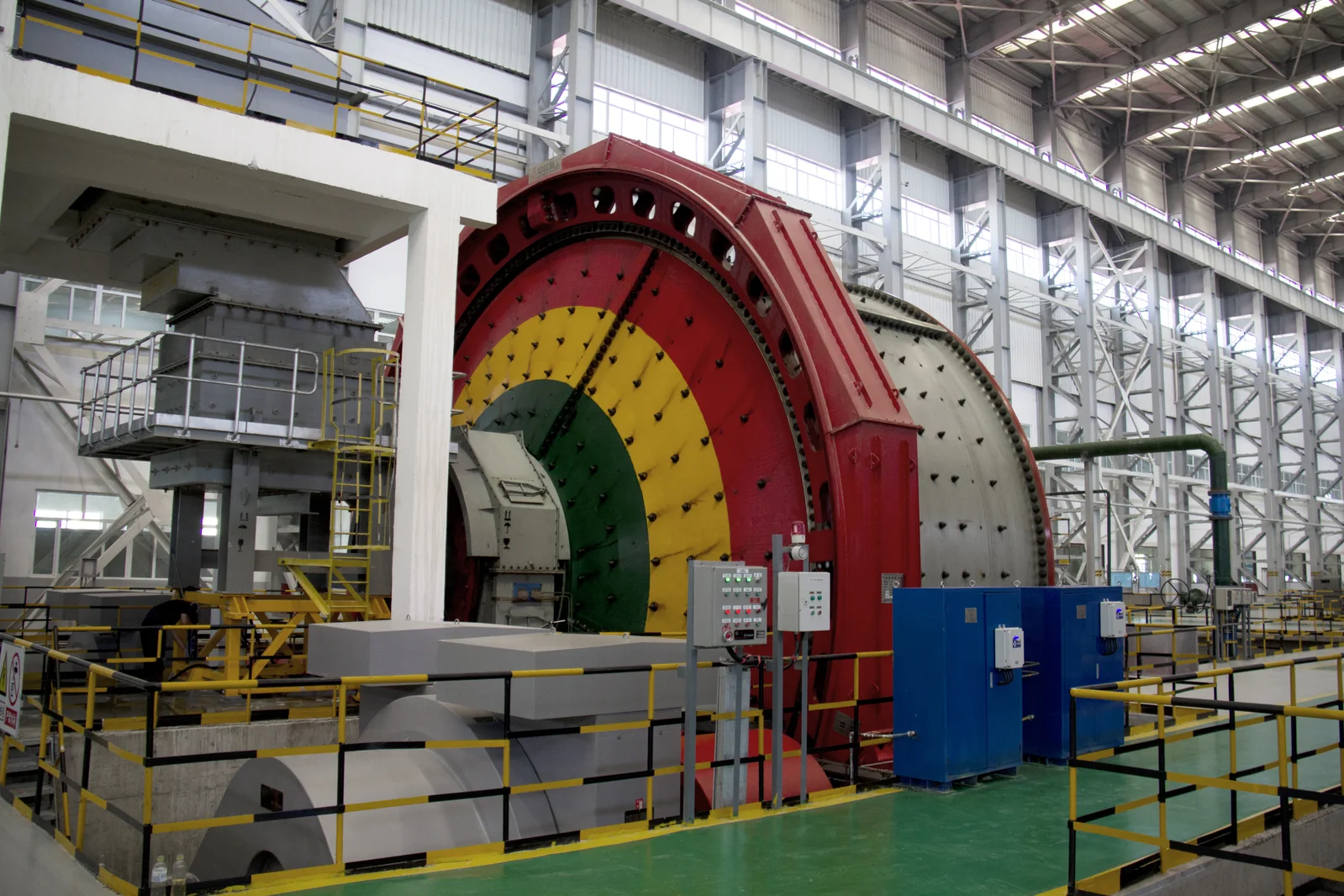

设备类别和图片来自中信重工官方矿山产品目录；公开项目尺寸用于装机识别，衬板制造仍须回到对应项目图纸。
SAG-88 是否只对应一种筒体长度和衬板排布？
不是。同一直径系列可能有不同项目长度、驱动、排料和衬板排布，必须核对项目、铭牌、总图、图号和图纸版本。
半自磨机衬板能否只按材料牌号报价？
不能。还须核对安装位置、排布、轮廓、孔系、提升高度、冲击、磨损、矿石、旋向、材料工艺和验收要求。
没有图号时可以怎样确认中信 SAG 备件？
可提交铭牌、筒体直径×长度、总图、安装位置、旧件照片、衬板排布和关键尺寸，再判断识别、测绘和制造条件。
