SAG MILL DISCHARGE CONE
排料锥
排料端中心过渡耐磨件 · 与内出浆提升器和中心出口成套核对
把内出浆提升器输送的矿浆导向中心排料口。ANRANST 提供结构识别、材料评估、图纸核对、质量管控和成品交付。

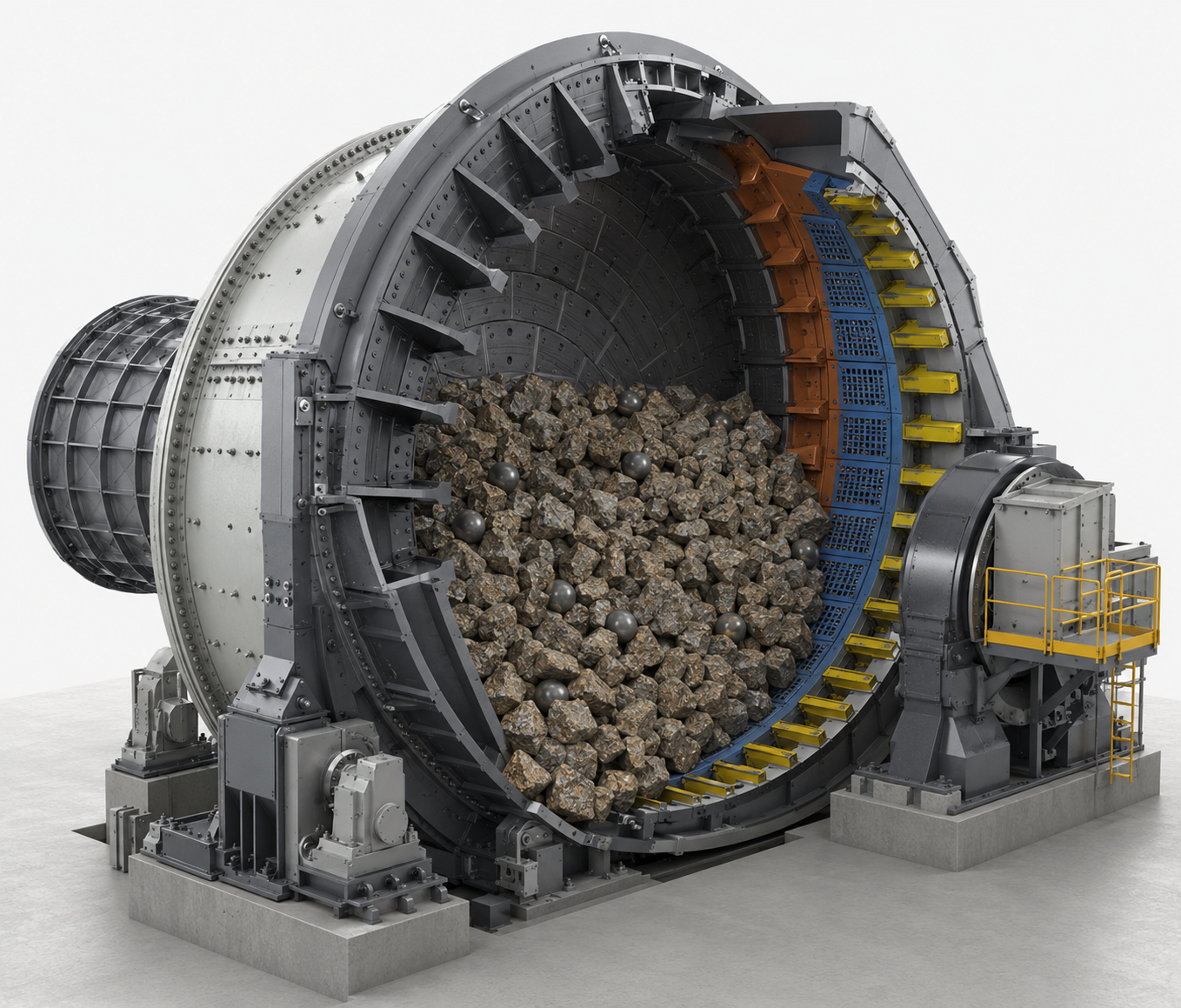

零件作用 锥面轮廓锥角、母线、大小端直径、轴向高度和过渡圆角 分块与位置位置号、分块数量、左右或上下关系和装配顺序 相邻接口内提升器、中心出口、端盖结构和密封区域 安装固定孔位、沉孔、座面、紧固、密封和背部支承
完成内侧提升通道到中心排料口的过渡
排料锥是排料端中心的分段或环形过渡件。锥面轮廓、中心开口、轴向位置以及与内提升器的接口共同影响排料连续性。
替换时必须核对分块数量与位置、锥角、大小端直径、轴向高度、孔系、接口高差和中心出口。
位置与性能
入口过渡、锥面流道和中心出口分别核对
按流向记录磨损和冲蚀位置，判断材料、厚度和轮廓。
内提升器接口
关注入口截面、高差、错位、回流和局部颗粒冲击。
锥面工作区
关注连续冲蚀、沟槽、局部减薄、分块接缝和轮廓变化。
中心出口
关注开口尺寸、出口磨损、堵塞、密封和相邻溜槽接口。
固定与支承
关注孔周裂纹、松动、背部冲刷、接缝和支承连续性。
材料与制造工艺
按中心通道的冲蚀、冲击和支承选择候选材料
最终牌号、热处理、硬度和验收指标按确认图纸、位置和工况确定。
排料锥应与内外出浆提升器和格子板的连续通道整体核对。 Metso Mill Liners
失效诊断
回流、沟槽、穿孔和分块松动分别定位
把失效位置与流向、分块、接口和相邻提升器一起记录。
| 现场现象 | 优先核对 | 改进方向 |
|---|---|---|
| 排料不畅或回流 | 内提升器接口、锥面轮廓、中心开口、错位、堵塞和磨损后截面 | 恢复连续通道并成套校核排料系统 |
| 锥面沟槽或局部穿孔 | 流向、颗粒、接口台阶、板厚、材料和局部流速 | 按流向优化过渡、厚度和工作面材料 |
| 分块裂纹或断裂 | 截面、圆角、支承、预紧、硬度、残余应力和制造缺陷 | 提高韧性与支承连续性，强化无损检验 |
| 接缝张开或孔周松动 | 分块定位、夹紧长度、座面、垫圈、密封和背部贴合 | 恢复定位与紧固系统，按位置记录安装数据 |
图纸与询价资料
按排料端版本、分块位置和中心开口锁定排料锥
的 OEM图纸第三方图纸和型号信息与设备、位置和图纸版本对应。
设备身份
OEM、系列、完整型号、序列号、排料端版本、旋向和改造记录。
位置与编号
位置号、分块编号、数量、OEM图纸样品、型号信息和版本。
核心尺寸
锥角、大小端直径、轴向高度、中心开口、板厚和轮廓。
安装接口
孔位、沉孔、座面、内提升器、中心出口、接缝和紧固件。
材料与寿命
现用材料、硬度、热处理、复合结构、安装日期、寿命和剩余厚度。
运行与失效
矿浆、粒度、流量、处理量、回流、冲蚀、裂纹、松动和照片。
双圈链接
格子板、内外提升器与中心排料锥闭环
排料通道各段相互影响，最终还需回到 OEM 型号和排料总图。
