01
进料喉部衬板
Throat Liner
保护进料端喉部，承受矿石冲击、磨粒磨损和矿浆冲刷。核对内外径、长度、法兰、孔系、旋向和给料接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按冲击、磨损、腐蚀和拆装方式确认。
进入统一零部件页 →
OEM 单一设备页
型号、衬板系统和传动备件在一页完成
本页只列与备件供应直接相关、现有资料可核的 AG 名义直径系列和公开项目尺寸；不发布未经核实的功率、处理量或插值。
9当前可核主系列
4.0–12.2 m名义筒体直径
8衬板与排料部件入口
2齿轮传动入口
标准型号与核心尺寸
AG 系列名义直径与项目筒体尺寸
型号后缀用于识别名义筒体直径；筒体长度、驱动、排料和衬板排布随项目变化。
| 型号系列 | 名义筒体直径 | 筒体长度 | 制造前必须核对 |
|---|---|---|---|
| AG-40 | 4,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-50 | 5,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-61 | 6,100 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-73 | 7,300 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-80 | 8,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-92 | 9,200 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-104 | 10,400 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-110 | 11,000 mm | 按项目筒体长度确认 | 铭牌、总图、排料与传动配置 |
| AG-122 | 12,200 mm | 公开装机尺寸含约 11,000 mm | 项目、铭牌、总图与无齿轮驱动配置 |
同一直径系列可能存在不同项目长度、驱动和排料配置，衬板与备件不能只按直径互换。
耐磨件区
进料、筒体、端部与排料耐磨系统
不同安装位置对应不同冲击、磨粒磨损、矿浆冲刷和材料工艺；每张卡片连接统一零部件页和材料页。
02
进料端外衬板
Outer Feed Head Liner
保护进料端端盖外圈和过渡区域。核对分块、弧度、圈层、孔系、提升条接口和旋向。
材料核对：铬钼合金钢、高锰钢或金属橡胶复合结构按冲击、磨损和端部应力确认。
进入统一零部件页 →
03
筒体提升衬板
Shell Lifter Plate
提升矿石并控制抛落轨迹，是 AG 自磨机核心耐磨系统。核对排布、提升高度、轮廓、孔距、筒体直径和旋向。
材料核对：铬钼合金钢、合金化高锰钢或金属橡胶复合结构按矿石冲击、硬度和磨损分区确认。
进入统一零部件页 →
04
端部内衬板
Inner Head Liner
保护端盖内圈并与喉部、格子板或提升器衔接。核对圈层、弧度、分块、孔系、旋向和相邻件接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按冲击、矿浆腐蚀和端部磨损确认。
进入统一零部件页 →
05
排料格子板
Discharge Grate
控制矿浆和合格粒级通过。核对开孔形式、开孔率、分块、弧度、孔系、旋向和堵塞磨损记录。
材料核对：高铬铸铁、铬钼合金钢、高锰钢或橡胶复合结构按冲击、磨损和孔口保持能力确认。
进入统一零部件页 →
06
中间衬板
Middle Liner
位于端部或排料系统的过渡分区。核对安装层级、内外圈、弧度、分块、孔系和相邻提升器关系。
材料核对：铬钼合金钢、高锰钢或复合结构按具体安装位置的冲击和磨损确认。
进入统一零部件页 →
07
矿浆提升器
Pulp Lifter
将通过格子板的矿浆导向排料端。核对内外圈位置、叶片方向、通道截面、旋向、孔系和堵塞记录。
材料核对：铬钼合金钢、高铬铸铁、橡胶或复合结构按矿浆冲刷、磨损和结构刚度确认。
进入统一零部件页 →
08
排料锥
Discharge Cone
将矿浆由提升器导向排料口。核对锥角、内外径、长度、法兰、孔系、旋向和排料接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按冲刷、磨损、腐蚀和装配方式确认。
进入统一零部件页 →备件区
大齿圈与小齿轮传动备件
有齿轮驱动装机按完整项目配置核对；采用无齿轮驱动的项目不套用齿圈和小齿轮关系。
01
大齿圈
Girth Gear / Ring Gear
与小齿轮啮合传递主驱动力。核对模数、齿数、压力角、螺旋角、分半接口、安装距和接触斑点。
材料核对：铸钢或锻造传动合金钢、热处理、加工精度、无损检测和配对检验按原设计确认。
进入统一零部件页 →
02
传动小齿轮
Pinion
与大齿圈配对传递电机和减速机输出。核对模数、齿数、压力角、旋向、轴接口、侧隙和接触斑点。
材料核对：锻造传动合金钢、渗碳或调质热处理按转矩、齿面硬度、芯部韧性和疲劳确认。
进入统一零部件页 →图号与备件号
AG 图号和第三方备件号确认入口
现有公开资料没有可逐项追溯到中信 AG 型号、安装位置和图纸版本的零件号表，因此不推算编号。
使用规则：只发布可追溯到型号、筒体尺寸、安装位置和原始依据的编号；OEM 图号与第三方备件号分栏保存。
公开依据
设备系列、官方图片与项目尺寸依据

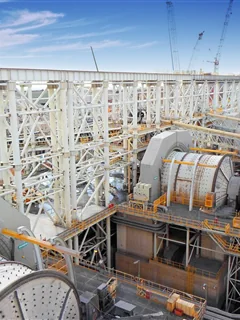

设备类别和图片来自中信重工官方矿山产品目录；公开项目尺寸用于装机识别，制造仍须回到项目图纸。
AG-122 是否只对应一种筒体长度和驱动形式？
不是。同一直径系列可能有不同项目长度、排料、衬板排布和驱动形式，必须核对项目文件、铭牌和总图。
自磨机和半自磨机衬板能否直接互换？
不能。即使筒体直径相近，也须核对设备类型、长度、排布、轮廓、孔系、提升高度、旋向、材料和图纸版本。
没有图号时可以怎样确认中信 AG 备件？
可提交铭牌、筒体直径×长度、总图、安装位置、旧件照片、衬板排布和关键尺寸，再判断识别、测绘和制造条件。
