01
筒体衬板
Shell Liner / Shell Plate
保护筒体内壁并控制钢棒和物料运动。核对排布、弧度、板厚、孔距、筒体直径、旋向和钢棒运动轨迹。
材料核对：铬钼合金钢、高锰钢、橡胶或复合衬板按冲击、磨损、矿浆和钢棒滑动工况确认。
进入统一零部件页 →
OEM 单一设备页
型号、衬板、磨矿钢棒和传动备件在一页完成
本页只列现有资料可核的 MB 名义直径系列和公开项目尺寸，不把待核候选型号或功率、处理量插值作为确认数据。
6当前可核主系列
1.5–4.5 m名义筒体直径
8衬板与消耗件入口
3支承与齿轮传动入口
标准型号与核心尺寸
MB 系列名义直径与公开项目尺寸
型号后缀用于识别名义筒体直径；筒体长度、排料、钢棒级配、支承、驱动和衬板排布随项目变化。
| 型号系列 | 名义筒体直径 | 筒体长度 | 制造前必须核对 |
|---|---|---|---|
| MB-15 | 1,500 mm | 按项目筒体长度确认 | 铭牌、总图、排料、衬板、支承和传动 |
| MB-21 | 2,100 mm | 按项目筒体长度确认 | 铭牌、总图、排料、衬板、支承和传动 |
| MB-27 | 2,700 mm | 按项目筒体长度确认 | 铭牌、总图、排料、衬板、支承和传动 |
| MB-32 | 3,200 mm | 按项目筒体长度确认 | 铭牌、总图、排料、衬板、支承和传动 |
| MB-36 | 3,600 mm | 按项目筒体长度确认 | 铭牌、总图、排料、衬板、支承和传动 |
| MB-45 | 4,500 mm | 公开项目尺寸含约 Ø4.6×6.7 m | 项目、铭牌、总图、排料、衬板和传动 |
同一直径系列可能有不同长度与排料配置，零件和钢棒不能只按直径互换。
耐磨件区
筒体、端部、中空轴、溜槽与磨矿钢棒
按安装位置和消耗件类别展开；不同位置对应冲击、滑动磨损、矿浆冲刷、腐蚀或弯曲疲劳，材料和工艺分别确认。
02
进料端衬板
Feed End Liner
保护进料端端盖并衔接进料中空轴。核对内外圈、分块、弧度、孔系、旋向和喉部接口。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按进料冲击、磨损和端部应力确认。
进入统一零部件页 →
03
排料端衬板
Discharge End Liner
保护排料端端盖和过渡区域。核对内外圈、分块、弧度、孔系、排料结构、旋向和相邻衬板。
材料核对：铬钼合金钢、高锰钢、高铬铸铁或橡胶复合结构按冲刷、磨损和排料工况确认。
进入统一零部件页 →
04
端盖衬板
Head Liner / End Liner
端部衬板类别入口。制造前须明确进料端或排料端、圈层、分块、孔系、旋向和图纸版本。
材料核对：铬钼合金钢、高锰钢或橡胶复合结构按具体端别、冲击和磨损确认。
进入统一零部件页 →
05
中空轴衬板
Trunnion Liner
保护进料或排料中空轴内表面。核对端别、内外径、长度、锥度、法兰、孔系、旋向和相邻结构。
材料核对：铬钼合金钢、高锰钢、高铬铸铁或橡胶复合结构按冲刷、磨损和装配方式确认。
进入统一零部件页 →
06
进料溜槽衬板
Feed Chute Liner
保护进料溜槽和落料冲击区域。核对料流方向、分块、板厚、曲面、孔系、落差和给料接口。
材料核对：调质耐磨钢板、高铬铸铁、橡胶或复合结构按冲击、磨损和可更换性确认。
进入统一零部件页 →
07
排料溜槽衬板
Discharge Chute Liner
保护排料和下游转运区域。核对料流方向、分块、板厚、曲面、孔系、落差和下游接口。
材料核对：调质耐磨钢板、高铬铸铁、陶瓷或复合结构按粒度、速度、冲击和磨损确认。
进入统一零部件页 →
08
磨矿钢棒
Grinding Rods / Steel Rods
作为磨矿介质承受反复弯曲、冲击和磨损。核对直径、长度、直线度、级配、棒耗、断棒记录、矿石和磨机尺寸。
材料核对：热轧或锻造合金钢棒、热处理和直线度按冲击韧性、耐磨、疲劳和工况确认。
进入统一零部件页 →备件区
轴瓦、齿圈与小齿轮传动备件
支承与传动件按完整型号、筒体尺寸、轴颈、配合、齿轮参数、材料、热处理、润滑和检测要求分别核对。
01
中空轴轴瓦 / 轴承衬套
Trunnion Bearing / Bushing
支承中空轴并承受径向载荷。核对轴颈、轴瓦尺寸、宽度、油槽、接触斑点、间隙、轴承座和润滑。
材料核对：轴承铜合金、巴氏合金或原设计滑动轴承材料按面压、速度、温升和润滑确认。
进入统一零部件页 →
02
大齿圈
Girth Gear / Ring Gear
与小齿轮啮合传递主驱动力。核对模数、齿数、压力角、螺旋角、分半接口、安装距和接触斑点。
材料核对：铸钢或锻造传动合金钢、热处理、加工精度、无损检测和配对检验按原设计确认。
进入统一零部件页 →
03
传动小齿轮
Pinion
与大齿圈配对传递电机和减速机输出。核对模数、齿数、压力角、旋向、轴接口、侧隙和接触斑点。
材料核对：锻造传动合金钢、渗碳或调质热处理按转矩、硬度、芯部韧性和疲劳确认。
进入统一零部件页 →图号与备件号
MB 图号和第三方备件号确认入口
现有公开资料没有可逐项追溯到中信 MB 型号、安装位置和图纸版本的零件号表，因此不推算编号。
使用规则：只发布可追溯到型号、筒体尺寸、安装位置和原始依据的编号；OEM 图号与第三方备件号分栏保存。
公开依据
设备系列、官方图片与项目尺寸依据

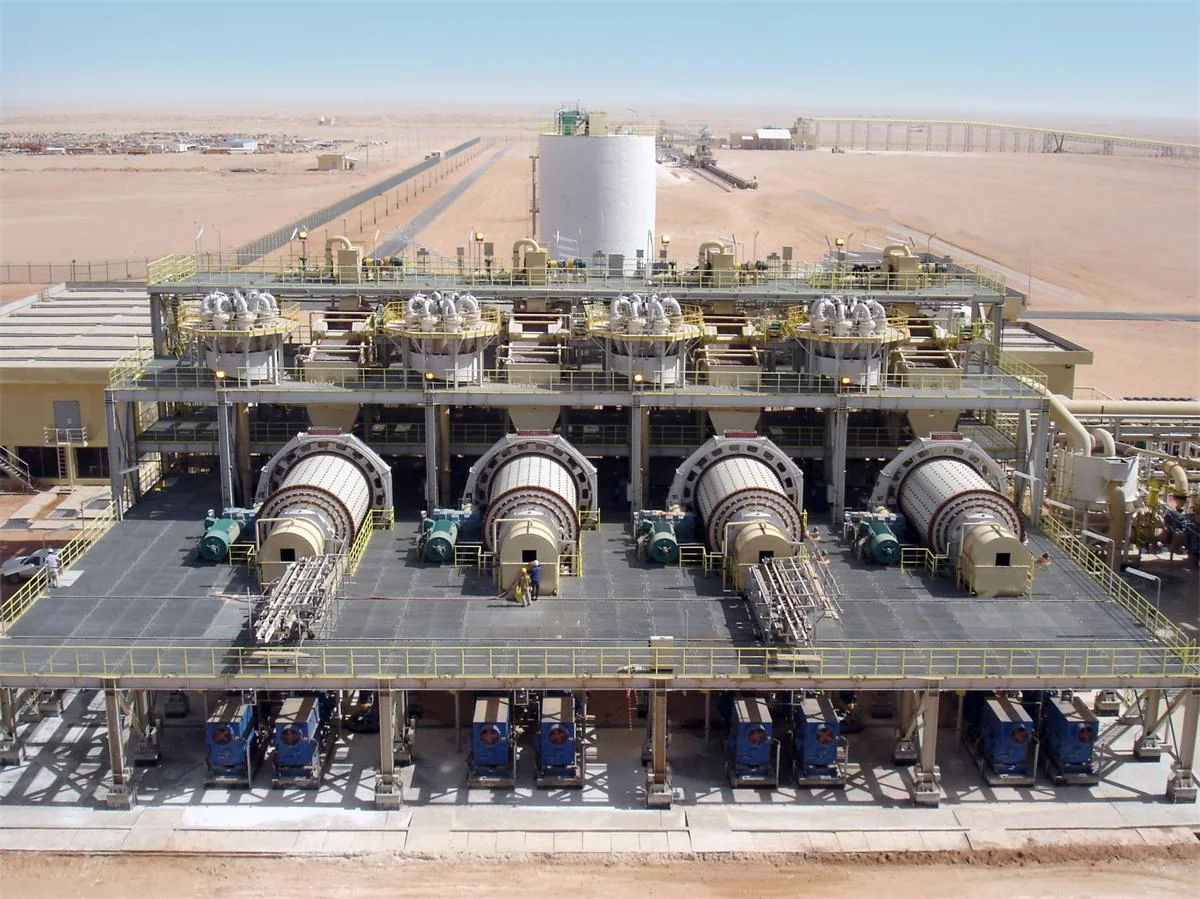

设备类别和图片来自中信重工官方矿山产品目录；公开项目尺寸用于装机识别，制造仍须回到项目图纸。
MB-45 和公开项目的 Ø4.6 m 棒磨机是否一定为同一标准型号？
不能仅凭近似直径判断。须核对项目铭牌、完整型号、筒体长度、排料、支承、驱动和总图。
磨矿钢棒能否只按直径采购？
不能。还须核对长度、直线度、硬度梯度、冲击韧性、断棒记录、钢棒级配、磨机尺寸、矿石和工况。
没有图号时可以怎样确认中信 MB 备件？
可提交铭牌、筒体直径×长度、总图、安装位置、旧件照片、钢棒和磨损记录及关键尺寸，再判断识别、测绘和制造条件。
