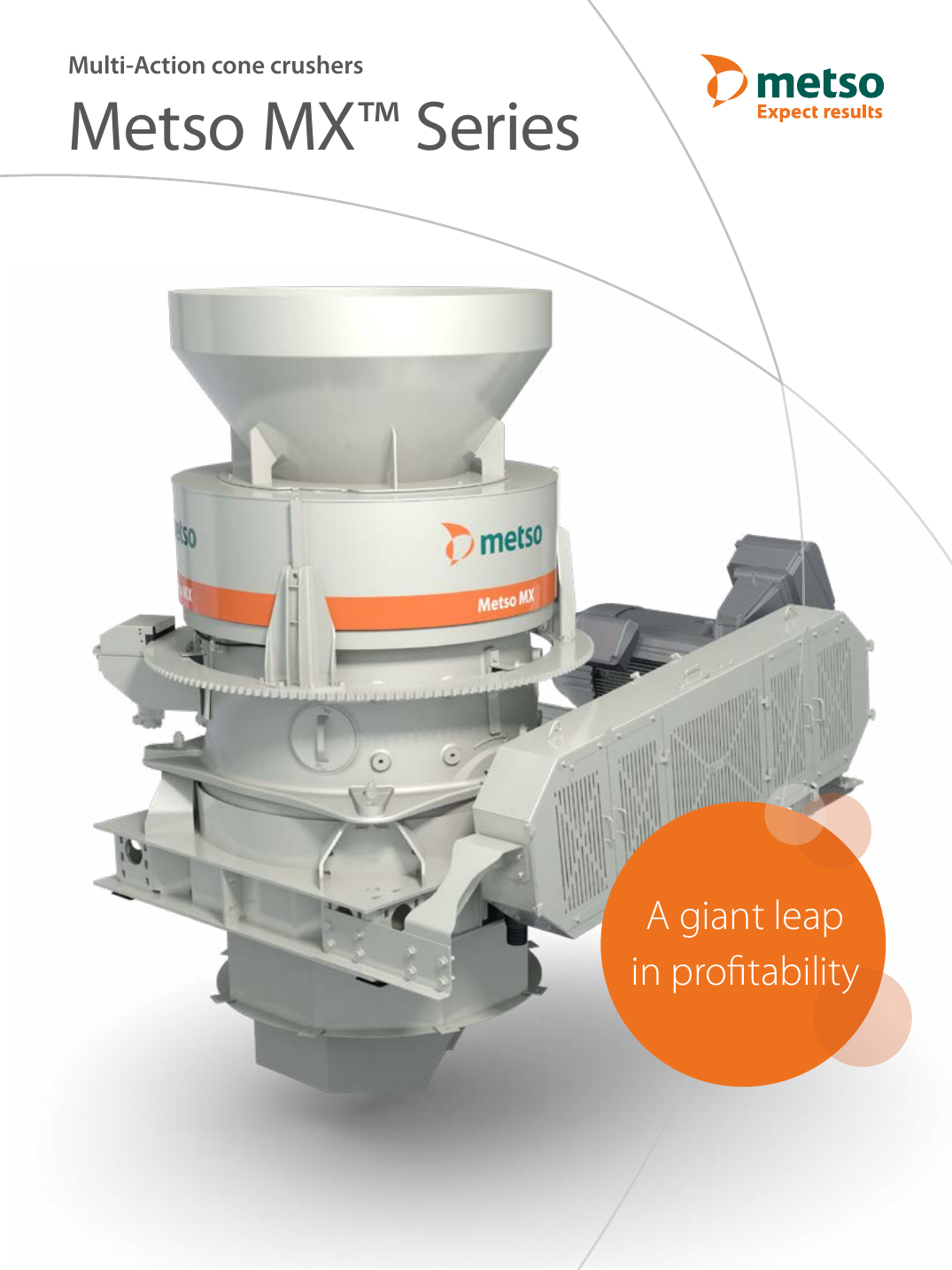

Metso MX Series 多动作圆锥破碎机

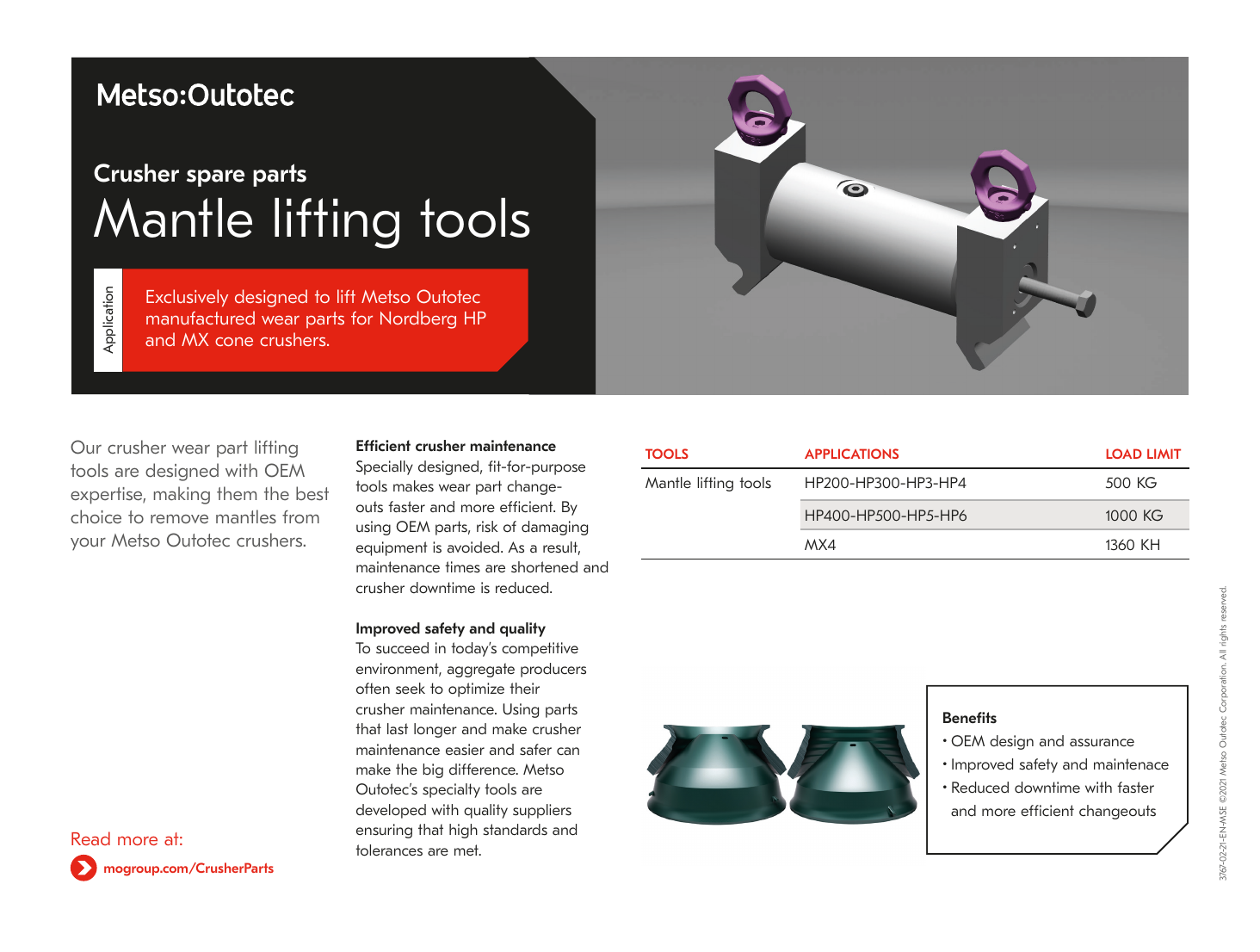

面向 MX3、MX4 装机的破碎腔衬板、机架保护件、铜套、齿轮、密封及 MX4 动锥衬板起吊工具识别和供应。
OEM 单一设备系列
先确认 MX3 或 MX4，再核对腔型、图纸和装机版本
MX 系列以活塞与旋转碗架共同完成排料口调整和磨损补偿。衬板必须按机型和腔型成套识别；铜套、齿轮、密封和液压件还需结合序列号、接口与配合尺寸确认。
2原厂公开规格（2019）型号
1050 / 1175 mm头部直径
230 / 257 mm最大给料口
220 / 315 kW最大功率
原厂公开规格（2019）
Metso MX3 与 MX4 型号范围
只保留 2019 原厂手册公开的头径、给料口、功率、整机外形、重量和最高处理能力；不将该表作为当前全球供货目录。
| 型号 | 头部直径 | 最大给料口 | 最大功率 | 整机外形（长×宽×高） | 整机重量 | 最高处理能力 |
|---|---|---|---|---|---|---|
| MX3 | 1050 mm | 230 mm | 220 kW | 3400 × 2490 × 2845 mm | 16,600 kg | 300–420 t/h |
| MX4 | 1175 mm | 257 mm | 315 kW | 3700 × 2840 × 2930 mm | 21,200 kg | 400–600 t/h |
处理能力随进料级配、破碎腔、物料密度、含水率和可碎性变化；制造备件时仍须核对序列号、腔型、图纸版本和实物尺寸。
Metso
零部件位置图
图上编号与下表一一对应。
| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 动锥衬板 | 中心锥体外侧绿色破碎面 | MX系列多动作剖切 |
| 2 | 定锥衬板 | 与动锥相对的外侧绿色破碎面 | MX系列多动作剖切 |
| 3 | 主轴 | 中央纵向轴 | MX系列多动作剖切 |
| 4 | 传动轴 | 右侧横向传动轴 | MX系列多动作剖切 |
| 5 | 机架 | 下部承载机架 | MX系列多动作剖切 |
耐磨件区
破碎腔衬板与机架保护件
每个安装位置分别说明受力、磨损和候选材料；动锥与定锥按 MX 型号和腔型成套核对。
备件区
传动、承载、密封与调整系统
普通备件按结构、材料、齿形、配合、润滑和装机版本核对，不能只凭 MX 系列名称匹配。
FAQ
常见问题
询价 MX3 或 MX4 衬板需要哪些资料？
请提供完整型号、序列号、破碎腔型、图纸或样品、排料口、旧件照片、材料、进料和磨损工况。
MX3 与 MX4 的衬板和备件可以互换吗？
不能按系列名称直接互换。必须分别核对机型、腔型、图纸版本、接口、配合和旧件尺寸。
MX 系列破碎腔衬板如何选择材料？
常规候选路线以高锰钢为主，也可按高磨蚀和冲击工况评估复合耐磨路线；最终按岩性、进料、排料口、磨损形态和目标寿命确认。
