01

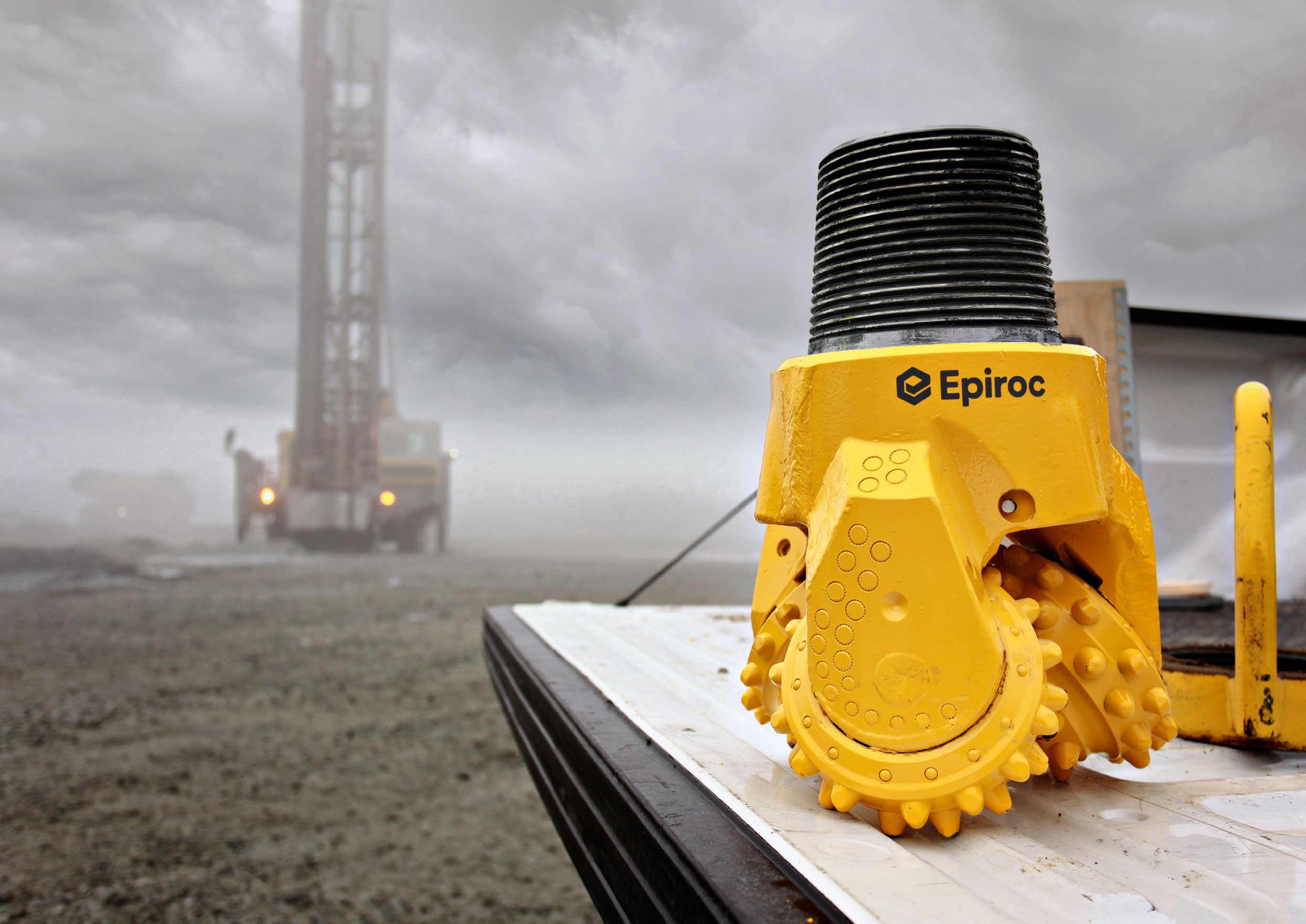

旋转牙轮钻头
Rotary Tricone Drill Bits
安装在旋转钻柱最下端，直接破碎岩石。需按孔径、IADC 切削结构、钢齿或硬质合金齿、开放或密封轴承、循环方式、螺纹和岩石强度核对；不能只按钻机型号选钻头。
进入钻头与切削齿统一页 →Epiroc DM、Pit Viper 与 SmartROC 露天钻机型号及备件
围绕旋转牙轮、DTH 与 COPROD 钻孔系统，建立从标准型号、孔径孔深到钻头钻柱、回转推进、压缩空气、液压底盘、材料和询价的完整识别路径。
OEM 单一设备页
先分清旋转牙轮、DTH 或 COPROD，再核对型号与总成
Epiroc 当前露天钻孔产品同时覆盖 Drill Master、Pit Viper 与 SmartROC，不同系列的孔径、钻孔方法、桅杆、钻柱、回转头、推进和压缩空气配置差异很大。本页服务于耐磨件和核心备件识别，不把同孔径或同品牌设备视为可直接互换。
14核心系列与变体组
110–406 mm本页官网公开孔径范围
3旋转 / DTH / COPROD 路径
12耐磨件与核心备件类别
标准型号与核心尺寸
DM、Pit Viper 与 SmartROC 核心标准型号和尺寸
型号与参数来自 Epiroc 当前产品目录和单型号页面。电驱、XC、桅杆、钻杆、压缩机与自动化配置可能改变设备接口，不能只按基础型号替换零件。
| 标准系列 / 型号 | 钻孔方法 | 官网公开孔径 | 官网公开核心深度 |
|---|---|---|---|
| DM45 / DM50 | 旋转牙轮或 DTH，多接杆 | 140–225 mm | 单程 8.4 m；最大 53.3 m |
| DML | 旋转牙轮或 DTH，多接杆 | 149–250 mm | 9.1 m 换杆配置最大 53.3 m；选配 10.7 m 换杆配置最大 62.5 m |
| Smart DML | 旋转牙轮或 DTH，多接杆 | 150–270 mm | 官网技术表：单程 8.4 m；最大 53.3 m |
| DM75 | 旋转牙轮，多接杆 | 229–270 mm | 单程 8.4 m；最大 51.2 m |
| Pit Viper 231 | 旋转牙轮，单程 | 152–251 mm | 单程 16.1 m |
| Pit Viper 235 | 旋转牙轮或 DTH，单程 | 171–270 mm | 单程 12 m |

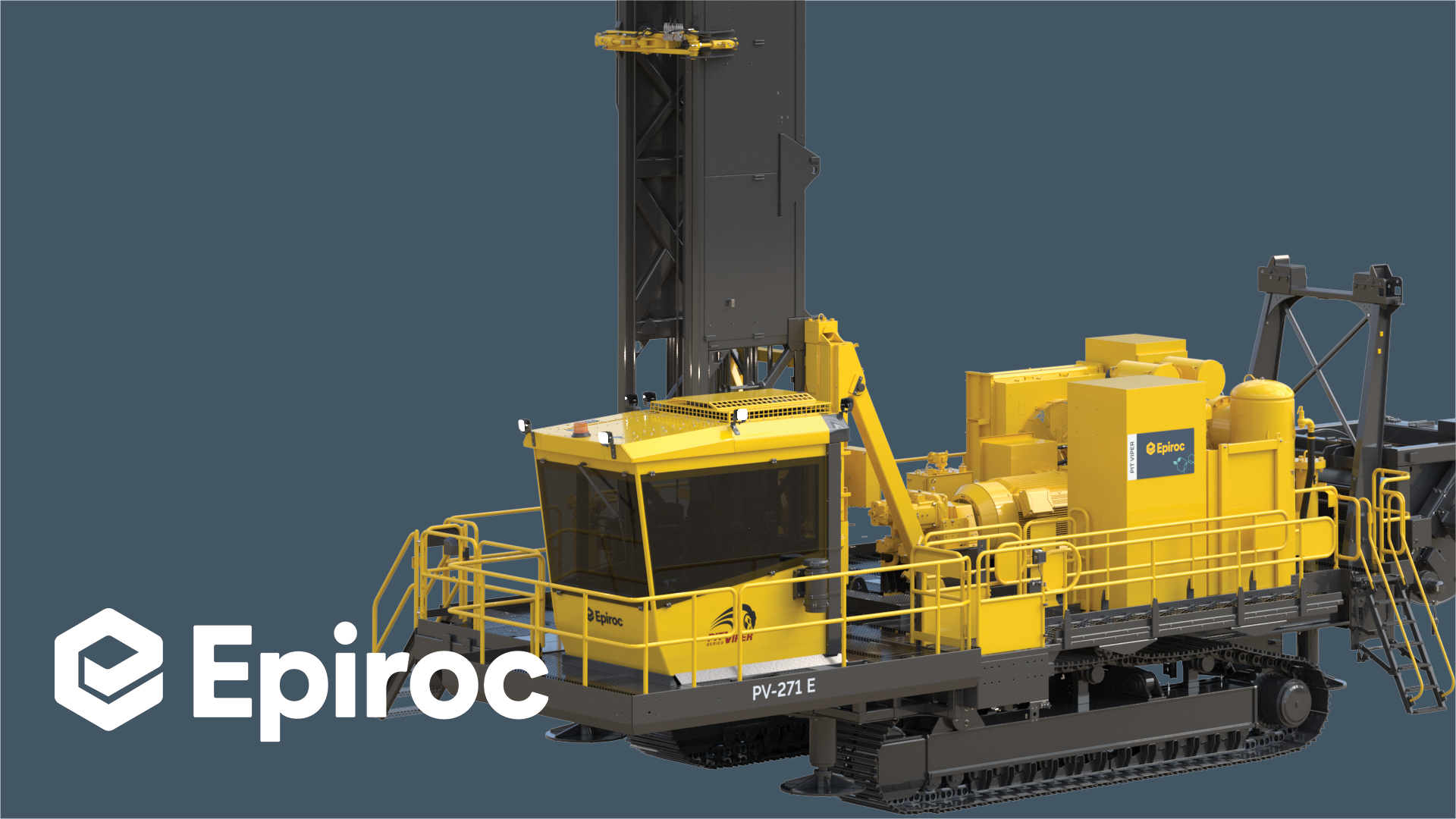

| Pit Viper 271 / 271 XC | 旋转牙轮或 DTH，单程 | 171–270 mm | 单程 18 m |
| Pit Viper 275 / 275 XC | 旋转牙轮或 DTH，多接杆 | 171–270 mm | 最大 59.4 m |
| Pit Viper 276 | 旋转牙轮 | 229–270 mm | 深度按桅杆、钻杆和具体配置确认 |
| Pit Viper 291 | 旋转牙轮，单程 | 大孔径系列 | 尺寸按具体柴油机型资料确认 |
| Pit Viper 351 | 旋转牙轮，单程 | 270–406 mm | 单程 19.8 m；最大 41.1 m |
| Pit Viper 电驱系列 | 231 E、235 E、271 E、271 XC E、275 E、275 XC E、291 E | 按单型号确认；271 E 为 171–270 mm，291 E 为 279–311 mm | 271 E 与 291 E 单程 18 m；其他变体按单型号资料确认 |

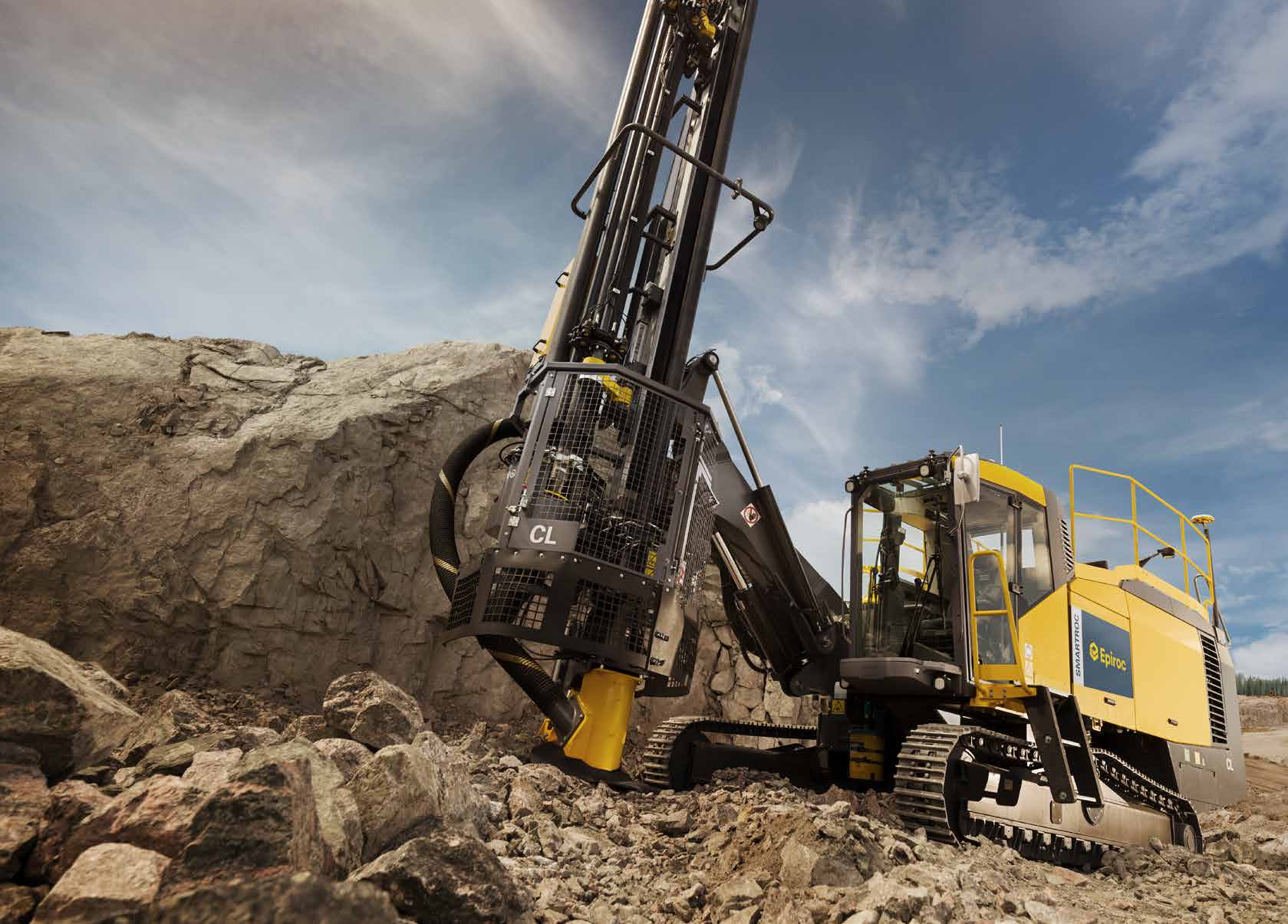

| SmartROC CL | COPROD | 115–216 mm | 最大 42.5 m |
| SmartROC D60 | DTH | 110–178 mm | 最大 56 m |
询价至少提供完整型号、序列号、钻孔方法、孔径、桅杆/钻杆配置、回转头或总成号、图纸或样品、旧件照片和关键尺寸。官网页面存在的系列汇总文字与单型号页面不一致处，以单型号技术资料和铭牌核对为准。
Epiroc
零部件位置图
图上编号与下表一一对应。
| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 推进梁 | 前方竖直桅杆 | SmartROC D65 |
| 2 | 回转头 | 推进梁上移动的钻杆驱动单元 | SmartROC D65 |
| 3 | 驾驶室 | 履带上方前部 | SmartROC D65 |
| 4 | 履带总成 | 底盘下方 | SmartROC D65 |
| 5 | 推进梁支承臂 | 推进梁与车架之间 | SmartROC D65 |
| 6 | 钻杆夹持/分离机构 | 推进梁下端 | SmartROC D65 |
耐磨件区
钻头、钻柱、COPROD / DTH 钻具与钻进耐磨区域
优先采用 Epiroc 官方钻机和钻具图片。材料链接是 ANRANST 替换件工程筛选路径，不宣称为 Epiroc 所有机型的统一原厂牌号；最终按图纸、原件检测、岩石、孔径和失效方式确认。
02

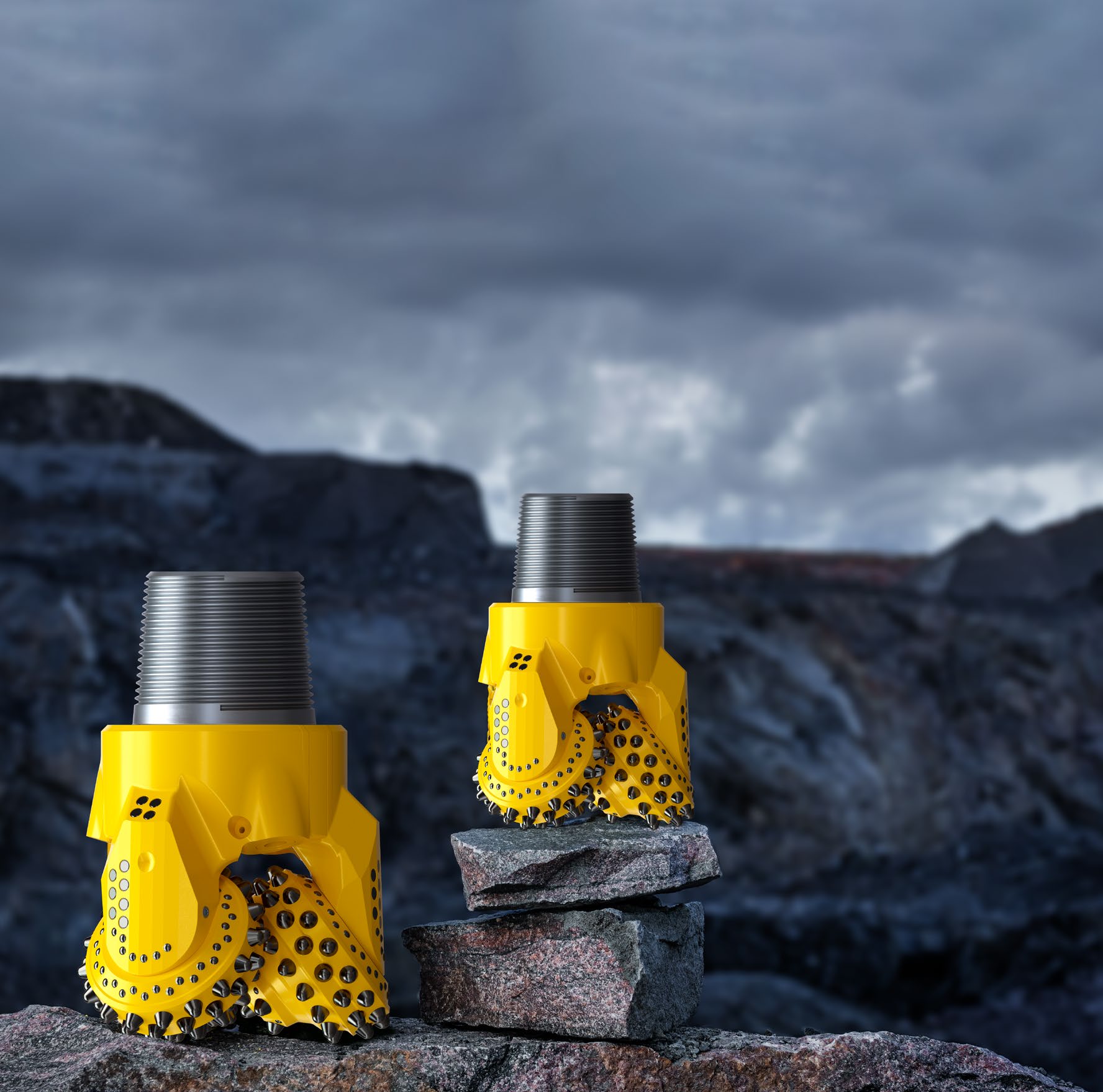

牙轮掌背、轴承与喷嘴耐磨区
Shirttail, Bearing & Nozzle Wear Zones
牙掌背、锥鼻、喷嘴和轴承周边承受岩屑冲刷、回转磨损、冲击与含水工况影响。旧钻头失效分析应区分切削齿磨损、掌背磨损、轴承失效、喷嘴堵塞和螺纹损伤。
进入钻头耐磨区统一页 →03
减振器、护丝接头、钻杆与稳定器
Shock Absorber, Saver Sub, Drill Pipe & Stabilizer
Pit Viper 与 DM 旋转钻柱通常由减振器、护丝接头、钻杆、钻头接头或滚轮稳定器组成，平台衬套负责钻柱居中。配图用于定位桅杆和钻柱区域，具体零件必须按完整机型、桅杆、钻杆外径、螺纹和装配图确认。
进入钻柱与重载组件统一页 →
04

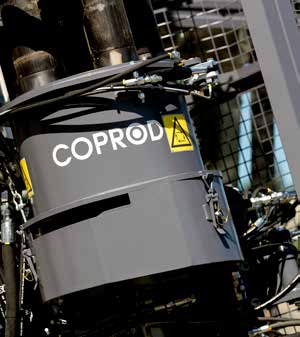

COPROD 钻具与连接套
COPROD Drill String & Couplings
SmartROC CL 采用 COPROD 方法。钻杆、管体、连接套、钻头和冲击器构成完整系统，磨损集中在螺纹、花键、导向和岩屑回流区域；不能与普通旋转钻柱或 DTH 钻具混称。
进入钻具与连接件统一页 →05
DTH 潜孔锤、钻头与花键连接件
DTH Hammer, Bit & Spline Components
SmartROC D60 以及采用 DTH 配置的部分 DM、Pit Viper 机型使用潜孔锤和配套钻头。需按锤体尺寸、钻头直径、花键、保持环、止回和供气参数确认，配图用于定位 D60 的 DTH 钻具系统。
进入潜孔钻具统一页 →06
平台衬套、导向块、粉尘罩与履带耐磨件
Deck Bushings, Guides, Dust Hood & Track Wear Parts
平台衬套和导向块控制钻柱位置；粉尘罩、裙边和吸尘通道承受岩粉冲刷；履带板、滚轮与导向件承受地面磨损。三类零件安装位置不同，询价时应分别提交局部照片和尺寸。
进入衬套与导向件统一页 →备件区
回转、推进、压缩空气、液压、底盘与桅杆核心备件
按设备运动和装配关系分区。回转头、齿轮箱、推进系统、压缩机、液压件、终传动、销轴和衬套必须回到完整型号、总成号、安装位置和图纸，不能只凭外观匹配。
01
回转头、主轴、齿轮箱与卡盘
Rotary Head, Spindle, Gearbox & Chuck
回转头把驱动扭矩和轴向载荷传递给钻柱，包含电机或液压驱动、齿轮箱、主轴、轴承、密封、卡盘和连接法兰。需按机型、回转头型号、总成号、转速扭矩和接口尺寸成套核对。
进入回转头与齿轮组件页 →02
推进、提升、钢丝绳/链条与滑轮系统
Feed/Pulldown Drive, Cable/Chain & Sheaves
推进和提升系统沿桅杆移动回转头或钻具，具体结构可采用油缸、链条或钢丝绳。需核对桅杆版本、推进长度、滑轮倍率、张紧结构、链节或绳径、端接和安装位置。
进入链条、滑轮与推进件页 →
03

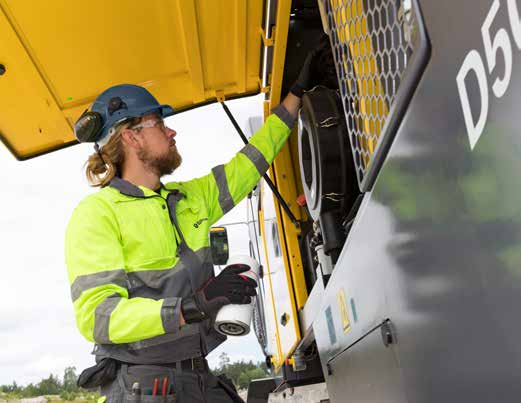

压缩机、气端、冷却器与空气管路
Compressor, Airend, Cooler & Air Circuit
压缩空气用于 DTH 冲击、钻头轴承冷却和岩屑排出。压缩机气端、联轴器、冷却器、过滤器、阀组、软管与接头必须按排量、压力、驱动形式和整机配置确认。
进入压缩机与重载组件页 →04
液压泵、阀组、油缸、软管与密封
Hydraulic Pumps, Valves, Cylinders, Hoses & Seals
液压系统驱动调平、桅杆、推进、回转、行走和辅助动作。需提交泵阀铭牌、油缸总成号、杆径/缸径/行程、端口、压力、密封沟槽和软管接头标准。
进入液压密封与组件页 →05
履带、驱动轮、支重轮与终传动
Tracks, Sprockets, Rollers & Final Drives
履带底盘包含履带板、链轨节、驱动轮、引导轮、支重轮、张紧件和终传动。需按机型、底盘版本、左右位置、节距、安装尺寸和终传动总成号确认。
进入履带与终传动组件页 →
06

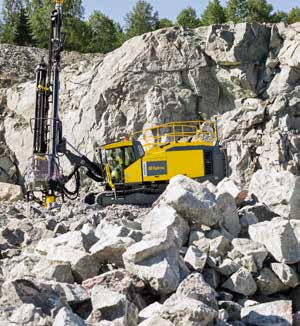

桅杆、铰点销轴、衬套与调平支腿
Mast, Pivot Pins, Bushings & Levelling Jacks
桅杆和调平结构决定钻孔定位与稳定性，销轴、衬套、铰耳、油缸耳轴和支腿承受交变弯曲、冲击和滑动磨损。维修必须核对几何基准、同轴度、焊接和无损检测要求。
进入销轴、衬套与连接件页 →公开依据
当前型号、尺寸、钻具结构和图片依据
型号和参数采用 Epiroc 当前官方产品目录、单型号页和官方手册；牙轮钻头、钻柱功能与图片采用 Epiroc 官方旋转钻具资料。
Epiroc 旋转与 DTH 爆破孔钻机目录当前 DM、Pit Viper 和电驱变体名称及核心孔径范围Pit Viper 271 E 官方页面171–270 mm、18 m 单程、钻孔方法和设备图片Pit Viper 351 官方页面270–406 mm、19.8 m 单程、41.1 m 最大孔深和设备结构SmartROC CL 官方页面与手册COPROD、115–216 mm、42.5 m 及官方设备图片SmartROC D60 官方页面与手册DTH、110–178 mm、56 m 及官方设备图片Epiroc Epsilon² 钻头与钻柱说明减振器、护丝接头、钻杆、钻头接头、稳定器和平台衬套功能Epiroc 旋转钻头官方页面与目录牙轮钻头、硬质合金、切削结构、轴承和产品图片
FAQ
常见问题
同一孔径的 DM、Pit Viper 和 SmartROC 钻具能否直接互换？
不能。还需核对旋转、DTH 或 COPROD 方法，钻杆外径与螺纹、回转头、桅杆、推进、压缩空气、钻头结构和具体装配图。
露天钻机备件询价最少需要哪些资料？
至少提供完整型号、序列号、钻孔方法、孔径、桅杆和钻杆配置、总成号、图纸或样品、安装位置、旧件照片、关键尺寸、材料或硬度信息。
