01

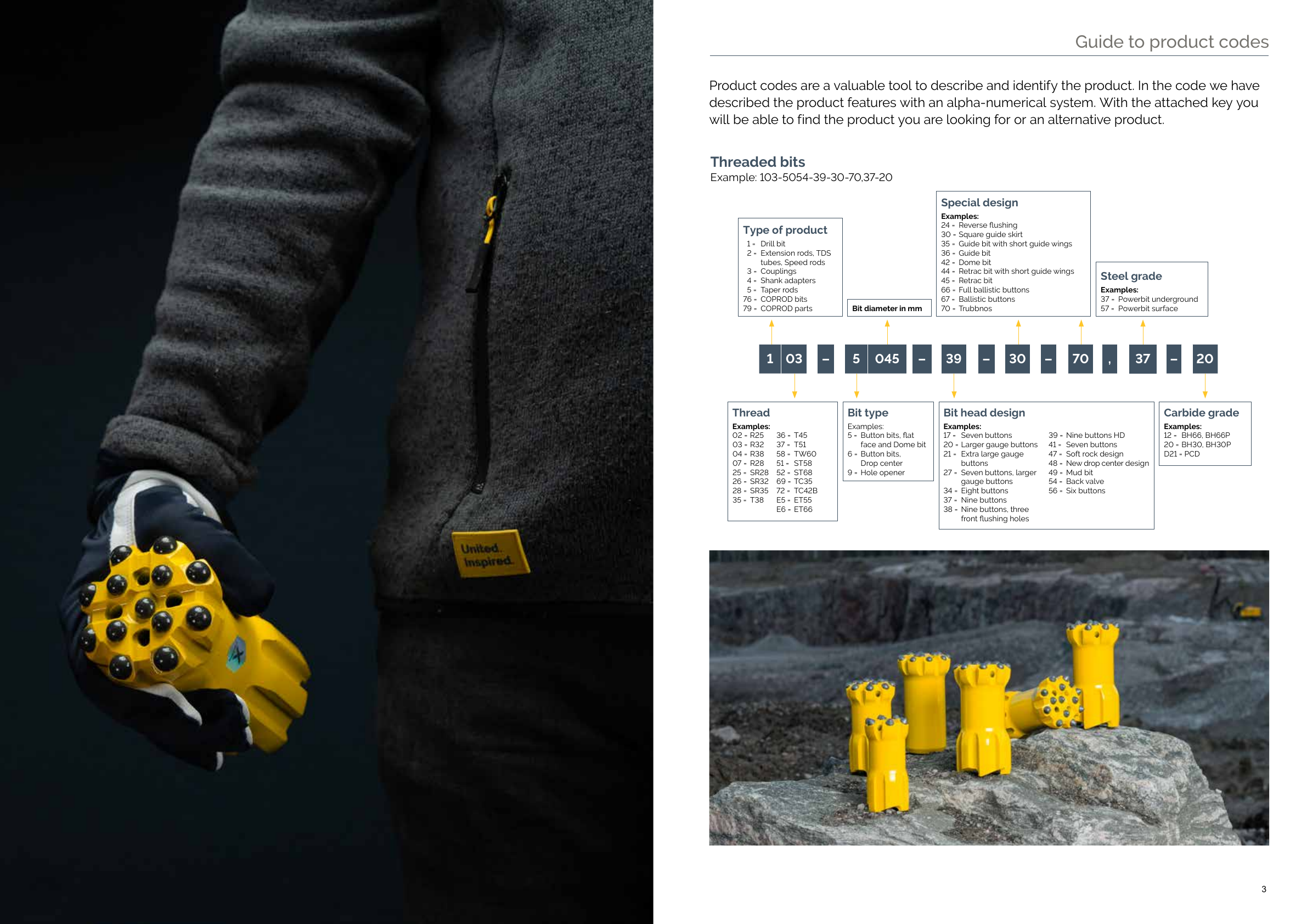

顶锤钻头与硬质合金按钮齿
Top-hammer Button Bits & Carbide Inserts
钻头位于钻柱最前端，直接承受冲击、旋转、磨粒磨损和冲洗介质作用。核对时必须同时确认直径、螺纹、钻头头型、按钮齿布置、冲洗方式和岩石条件，不能只按 Boomer 型号选择。
进入钻头与切削齿统一页 →Epiroc Boomer 地下掘进钻机型号、钻具与核心备件
从 Boomer 标准型号与作业断面，进入 COP 凿岩机、顶锤钻头与钻柱、推进梁、钻臂、液压、底盘、材料和询价的完整识别路径。
OEM 单一设备页
先核对 Boomer、COP 凿岩机、钻臂和推进梁，再确认零件
Boomer 并不是一个可统一配件的单一机型。E、M、S、L、T 和 282 系列的钻臂数量、控制系统、凿岩机、推进梁、作业断面和底盘配置不同；同名钻头、钎尾、销轴、衬套、油缸或密封也不能仅凭外观互换。本页只保留与耐磨件和核心备件采购相关的型号、结构、材料和核对入口。
14当前 Boomer 系列与变体组
6–206 m²官方类别公开断面覆盖范围
16–40 kW官方类别公开凿岩机功率范围
12耐磨件与核心备件类别
标准型号与核心尺寸
Boomer 当前标准型号、作业断面与关键配置
型号、断面和核心尺寸来自 Epiroc 当前 Boomer 目录、单型号页及技术资料。相同基础名称下的 S、SG、电池行走、控制系统、推进梁和凿岩机配置会改变零件接口。

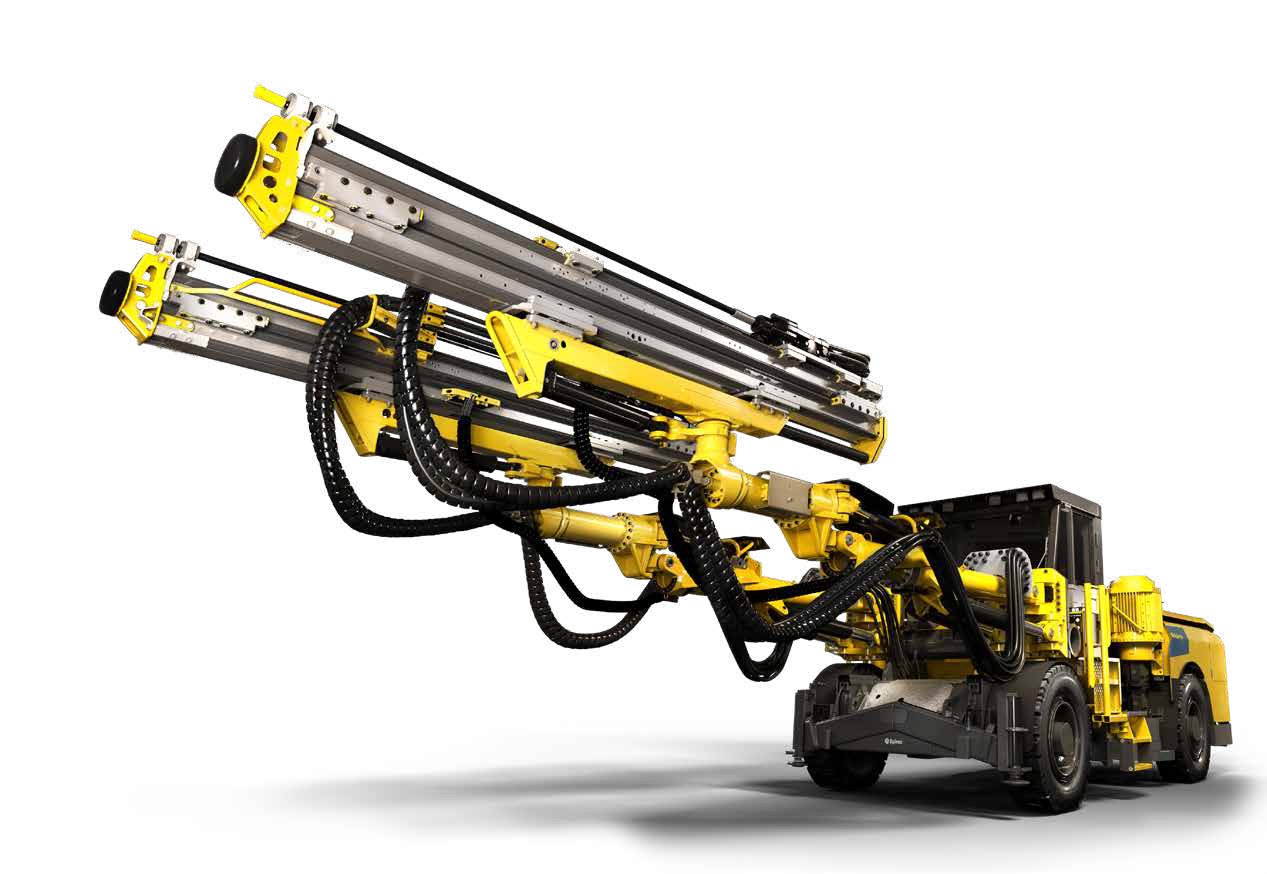

| 标准系列 / 型号 | 钻臂与控制 | 官网公开作业断面 | 核心配置 / 尺寸 |
|---|---|---|---|
| Boomer E3（XE3 / WE3） | 3 × BUT 45；RCS | 最大 198 m² | COP 1838HD+ / 2238HD+ / 3038 / 4038 |
| Boomer S1 L | 1 × BUT 28 | 最大 29 m² | COP 1638HD+ / 1838HD+；低矮巷道系列 |
| Boomer S2 | 2 × BUT S | 按推进梁和作业图核对 | 设备高约 2,799 mm；作业包络约 10,153 × 6,594 mm |
| Boomer M1 L | 1 × BUT 29 | 最大 36 m² | COP 1638HD+ / 1838HD+ / 2238HD+ |
| Boomer T1 | 1 个钻臂 | 最大 23 m² | 凿岩机、推进梁与钻臂配置按铭牌核对 |
| Boomer 282 | 2 个钻臂 | 最大 45 m² | 宽约 1,990 mm；长约 11,830 mm；COP 1838HD+ |
| Boomer XL3 D | 3 × BUT 35L | 最大 178 m² | 大型地下掘进断面；柴油行走配置 |
| Boomer M20 S / M20 SG | 2 个无软管钻臂；RCS 5 | M 系列最大约 65 m² | 宽约 2,245 mm；M20 SG 为电池行走变体 |
| Boomer S10 S | BUT S；RCS 5 | 紧凑型掘进断面 | 宽约 1,750 mm；长约 11,869 mm |
| Boomer E10 / E20 | E10 单臂、E20 双臂；BUT 45；RCS 5 | 最大 112 m² | E10 S / SG / S DH1；E20 S / SG；宽约 2,550 mm |
| Boomer S10 | 单臂紧凑系列 | 最大 33 m² | 重载推进梁；凿岩机与推进梁按具体配置核对 |
| Boomer M1D / M2D | 单臂 / 双臂；BUT 36S；DCS 2 | 最大 65 m² | 柴油行走系列；钻臂、推进梁和凿岩机按装机确认 |
| Boomer L20 | 双臂；BUT MD M / L；DCS / DCS 2 | 约 71–104 m² | 宽约 2,550 mm；长约 14,500 mm |
| Boomer M20 P | 双臂；BUT MD S；DCS 2 | 约 48–66 m² | 宽约 2,245 mm；长约 14,297 mm |
询价至少提供 Boomer 完整型号与序列号、COP 凿岩机型号、钻臂型号、推进梁型号、钻柱螺纹与直径、总成号、图纸或样品、安装位置、旧件照片和关键尺寸；公开参数不能代替铭牌与装配图确认。
Epiroc
零部件位置图
图上编号与下表一一对应。
| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 凿岩机 | 推进梁尾部 | Boomer S2 (BUT S configuration) |
| 2 | 推进梁 | 双钻臂上方 | Boomer S2 (BUT S configuration) |
| 3 | 钻臂 | 车体与推进梁之间 | Boomer S2 (BUT S configuration) |
| 4 | 驾驶室 | 车体前部上方 | Boomer S2 (BUT S configuration) |
| 5 | 轮胎 | 后桥车轮位置 | Boomer S2 (BUT S configuration) |
| 6 | 液压软管束 | 钻臂下方 | Boomer S2 (BUT S configuration) |
| 7 | 液压支腿 | 前桥附近下方 | Boomer S2 (BUT S configuration) |
耐磨件区
顶锤钻具、推进梁、钻臂铰点与防护耐磨区域
优先采用 Epiroc 官方整机、现场和顶锤钻具资料。材料链接用于 ANRANST 替换件工程筛选，不代表所有 Boomer 机型采用同一原厂牌号；最终按原件、图纸、岩石、失效方式和检验要求确认。
02

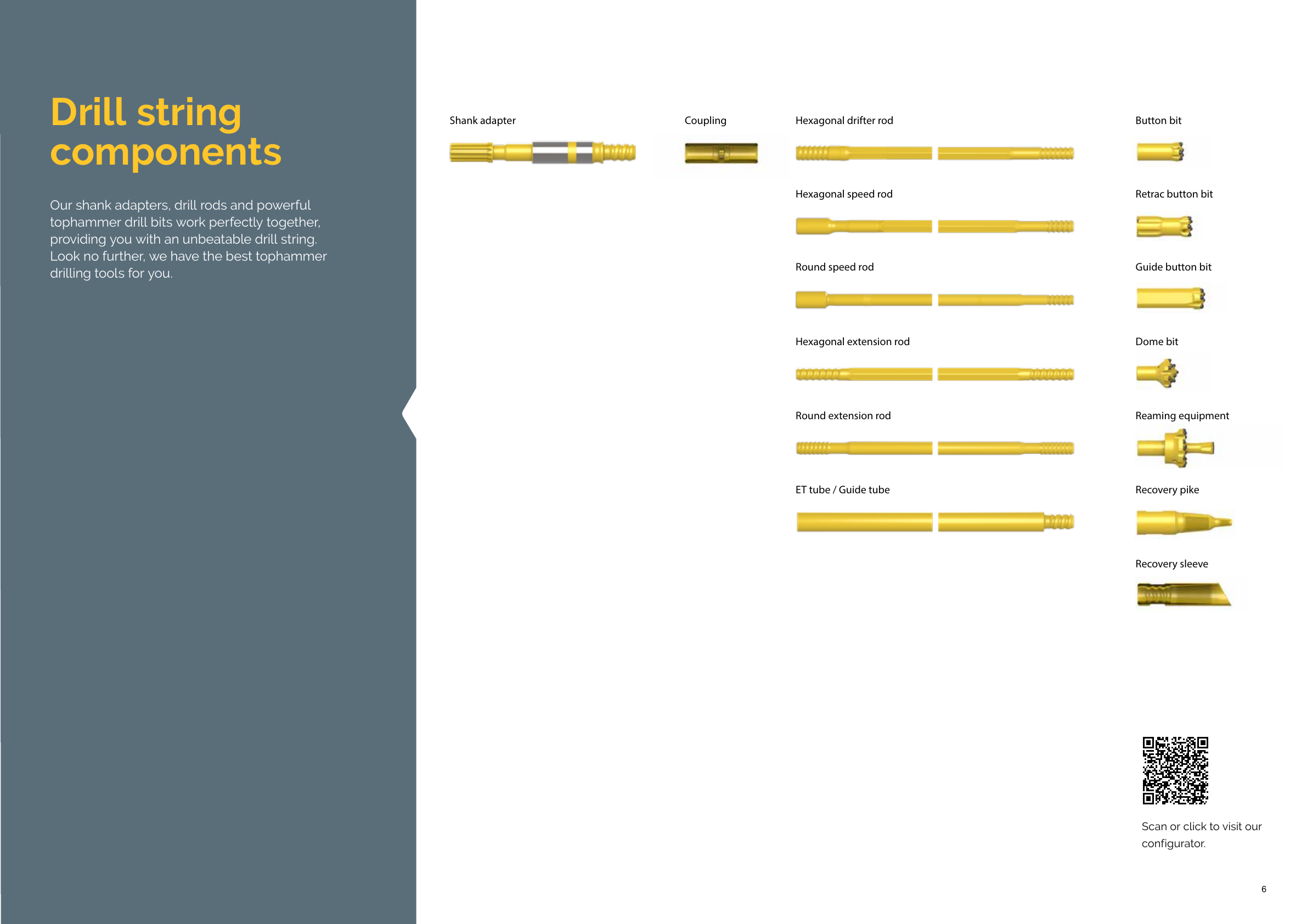

钎尾、连接套、钻杆与导向管
Shank Adapters, Couplings, Rods & Guide Tubes
钎尾把凿岩机冲击与扭矩传入钻柱，连接套、钻杆和导向管继续传递能量并控制孔向。需核对 COP 凿岩机、螺纹系列、杆径、长度、冲洗孔、端部结构和磨损位置。
进入钻柱与重载组件统一页 →
03
凿岩机前端导向与冲洗耐磨件
Rock-drill Front-head Guides & Flushing Wear Parts
凿岩机前端的导向、花键配合、冲洗和密封区域承受高频冲击、回转摩擦、水和岩粉污染。配图用于识别钻具维护位置，具体导向套、卡盘套、密封和冲洗件必须按 COP 型号及剖面确认。
进入导向套与轴承衬套统一页 →04
推进梁滑块、导轨与耐磨条
Feed-beam Slides, Guides & Wear Strips
推进梁支承凿岩机和钻柱的往复运动，滑块、导轨、耐磨条、止推块和端部导向长期承受偏载、岩粉和冲洗水。需按推进梁型号、截面、安装孔距、配合间隙和磨损基准确认。
进入导轨、耐磨条与板件统一页 →05
钻臂铰点销轴、衬套与伸缩导向
Boom Pivot Pins, Bushings & Telescope Guides
钻臂回转、举升、摆动和伸缩机构通过销轴、衬套、耳轴及导向件保持定位精度。零件承受交变弯曲、冲击和滑动磨损，需按左右位置、轴径、孔径、长度、润滑和配合公差核对。
进入销轴、衬套与连接件统一页 →
06
软管拖链、护板与底盘防护件
Hose Guides, Guards & Carrier Protection Parts
钻臂软管拖链、线缆导向、底部护板、轮区防护和设备通道盖板用于防止岩块冲击、磨损和管线干涉。配图为官方设备局部，用于识别安装区域；具体件需按装机孔位和外形确认。
进入护板与耐磨板统一页 →备件区
凿岩机、推进、钻臂、液压、底盘与水气电核心备件
核心备件按装配和功能分区。COP 凿岩机、推进梁、BUT 钻臂、控制系统、底盘和液压配置共同决定接口；必须把零件回到完整型号、总成号、安装位置与图纸。
01
COP 凿岩机与冲击回转组件
COP Rock Drill & Percussion/Rotation Components
COP 1638HD+、1838HD+、2238HD+、3038、4038、MD20 等配置决定钎尾、前端、冲击活塞、回转、轴承、冲洗和密封接口。询价必须提供完整 COP 铭牌或总成号，不能只写 Boomer。
进入凿岩机与重载组件统一页 →02
推进马达、链条/钢丝绳、滑轮与油缸
Feed Motor, Chain/Cable, Sheaves & Cylinder
推进系统控制凿岩机沿推进梁运动，可能包含液压马达、链条或钢丝绳、链轮或滑轮、张紧器、油缸和端部支承。需按推进梁型号、行程、倍率、左右位置和连接尺寸核对。
进入链条、链轮与推进件统一页 →03
钻臂回转、伸缩、油缸与定位组件
Boom Rotation, Telescope, Cylinders & Positioning Parts
BUT 28、29、35L、36S、45、MD 等钻臂的回转、伸缩、平动和油缸接口并不相同。替换件需核对钻臂型号、油缸总成号、缸径、杆径、行程、端部连接和位置传感器。
进入钻臂销轴与连接件统一页 →
04
车桥、制动、轮毂与终传动
Axles, Brakes, Wheel Hubs & Final Drives
地下设备底盘的车桥、制动、轮毂、传动轴、差速器和终传动承受坡道、潮湿岩粉和频繁启停。需按 E、M、S、L 等系列、驱动方式、左右位置、桥型号和总成号确认。
进入齿轮、轴与终传动组件页 →
05
液压泵、阀组、油缸、软管与密封
Hydraulic Pumps, Valves, Cylinders, Hoses & Seals
液压系统驱动钻臂、推进、支腿、转向和辅助动作。泵阀、油缸、蓄能器、软管、接头和密封必须按铭牌、回路、压力、流量、接口、缸径、杆径与行程确认。
进入液压密封与组件页 →
06
空压、供水、冲洗与电气控制组件
Air, Water, Flushing & Electrical Control Components
空压机、增压水泵、冲洗阀、过滤器、冷却器、电缆卷筒、传感器和控制模块共同支持钻孔循环。DCS、DCS 2、RCS 5 以及电池行走变体的接口不同，必须按电气和液压图确认。
进入水气、电气与重载组件页 →公开依据
当前型号、尺寸、钻具结构和图片依据
当前型号和参数采用 Epiroc 官方类别页、单型号页和官方技术资料；顶锤钻头、钻柱结构与产品编码采用 Epiroc 官方顶锤钻具目录。
Epiroc 地下掘进钻机官方目录当前 14 个 Boomer 系列入口、断面范围、钻臂数量、控制系统和凿岩机功率范围Boomer E10 / E20 官方页面与资料E10、E20 变体、最大 112 m²、BUT 45、RCS 5 与核心尺寸Boomer M20 S / SG 官方页面与资料双臂、无软管钻臂、RCS 5、电池行走变体与核心尺寸Boomer L20 官方页面71–104 m²、宽度、长度、BUT MD 与 COP 凿岩机配置Boomer M20 P 官方页面48–66 m²、宽度、长度、DCS 2、BUT MD S 与 COP 配置Boomer S10 S 官方页面RCS 5、核心外形尺寸以及凿岩机、钻臂和推进梁配置示例Boomer M1D / M2D 官方页面单臂与双臂、BUT 36S、DCS 2 和最大 65 m²Boomer XL3 D 官方页面三钻臂、BUT 35L 和最大 178 m²Epiroc 顶锤钻具官方页面与目录钻头、钎尾、连接套、钻杆、导向管、产品编码和官方图片
FAQ
常见问题
不同 Boomer 机型的钻头、钻杆和连接套能否直接互换？
不能。必须同时核对 COP 凿岩机、钎尾、螺纹系列、杆径与长度、钻头直径和头型、冲洗方式、推进梁行程及装配图。
Boomer 备件询价最少需要哪些资料？
至少提供完整型号、序列号、COP 凿岩机、钻臂和推进梁型号、安装位置、总成号、图纸或样品、旧件照片、关键尺寸、材料或硬度信息及现场失效情况。
