Seleccione cribas banana, horizontales, inclinadas, ultrafinas o de mallas elásticas para revisar medios de cribado, piezas de desgaste, estructuras portantes, elementos de fijación, piezas de apoyo, materiales y requisitos de cotización.
Esta página cubre series actuales, modelos publicados y dimensiones principales, piezas de desgaste de cribado y repuestos portantes y de apoyo pertinentes para el suministro. La fabricación y cotización siguen requiriendo el modelo completo, el número de serie, el plano y los planos de instalación.
Cuando la documentación OEM solo indica las capacidades de una serie, no se inventan nombres de modelos. Los modelos y dimensiones publicados de GFF y UFS se enumeran por separado para comparar con la placa y la instalación.
| Serie / modelos publicados | Diseño y aplicación | Dimensiones principales o capacidad |
|---|---|---|
| GFF de un piso: GFF1861-1, 2461-1, 3061-1, 3661-1, 3673-1, 3690-1, 42100-1 | Criba de mallas elásticas y movimiento lineal; admite pisos de protección convencionales y pisos de mallas elásticas | Anchura × longitud del equipo de 1.8 × 6.1 m a 4.2 × 10.0 m |
| GFF de dos pisos: GFF1861-2, 2461-2, 3061-2, 3661-2, 3673-2, 3690-2, 42100-2, 42120-2, 48120-2 | Pisos planos o de varias pendientes para materiales finos, húmedos y propensos a cegar las mallas | Anchura × longitud del equipo de 1.8 × 6.1 m a 4.8 × 12.0 m |
| UFS10, UFS8, UFS6, UFS4, UFS2 | Cribas húmedas ultrafinas con 10, 8, 6, 4 o 2 pisos, respectivamente | Áreas de cribado 14 / 11.2 / 8.4 / 5.6 / 2.8 m²; cuerpo de la criba aproximadamente 1.0 × 1.4 m |
| BSE | Criba banana de movimiento elíptico y cribado de alta aceleración | Tamaño máximo publicado por el OEM: aproximadamente 3.6 × 14.6 m |
| GMF / GLH | Cribas banana / horizontales de movimiento lineal diseñadas para el proyecto, con 1, 2 o 3 pisos | Anchura publicada por el OEM de hasta 4.9 m |
| ES (ejemplos de instalaciones: ES302, ES403) / TSE | Cribas horizontales de movimiento elíptico; TSE utiliza un diseño compacto de tres ejes | Los ejemplos publicados de instalaciones no constituyen un catálogo completo de modelos; compare las piezas con la placa y el número de serie. |
| CVB / Compact CVB / RF | Series de cribas inclinadas de movimiento circular | Rango de inclinación de montaje CVB publicado por el OEM: 12°–22° |
| TS | Criba banana de triple pendiente | Pendientes de los pisos publicadas por el OEM: 25° / 20° / 15° |
| EF / MF | Criba de movimiento elíptico con doble accionamiento sincronizado / criba banana para minería | Identifique por la configuración del proyecto, los pisos, los medios de cribado y el número de serie. |
| FS / LH | Series de cribas horizontales | Identifique por la placa, el modelo completo, la caja de criba y la configuración del accionamiento. |
Las imágenes de equipos identifican series, cajas de criba, pisos y disposiciones de accionamiento. Utilice las secciones de componentes y materiales siguientes para seleccionar repuestos.

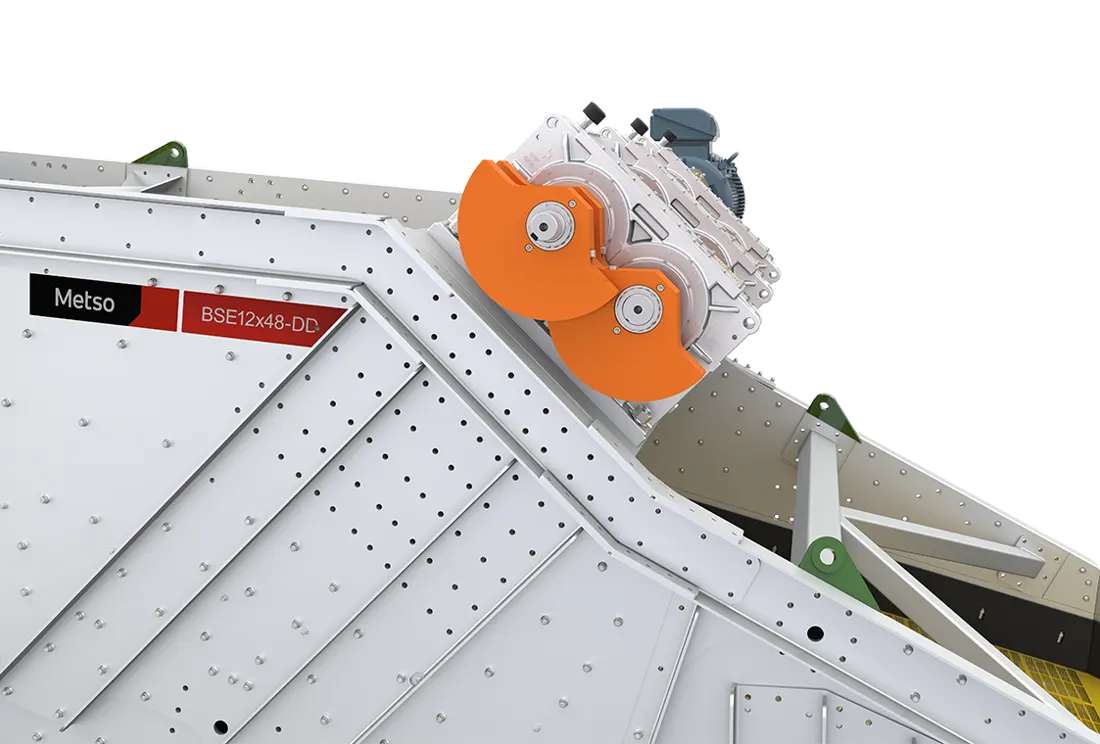

Para clasificación de alta capacidad, con movimiento elíptico o lineal y pisos de varias pendientes según la serie. Distinga paneles, revestimientos y sistemas de excitación por la serie específica.

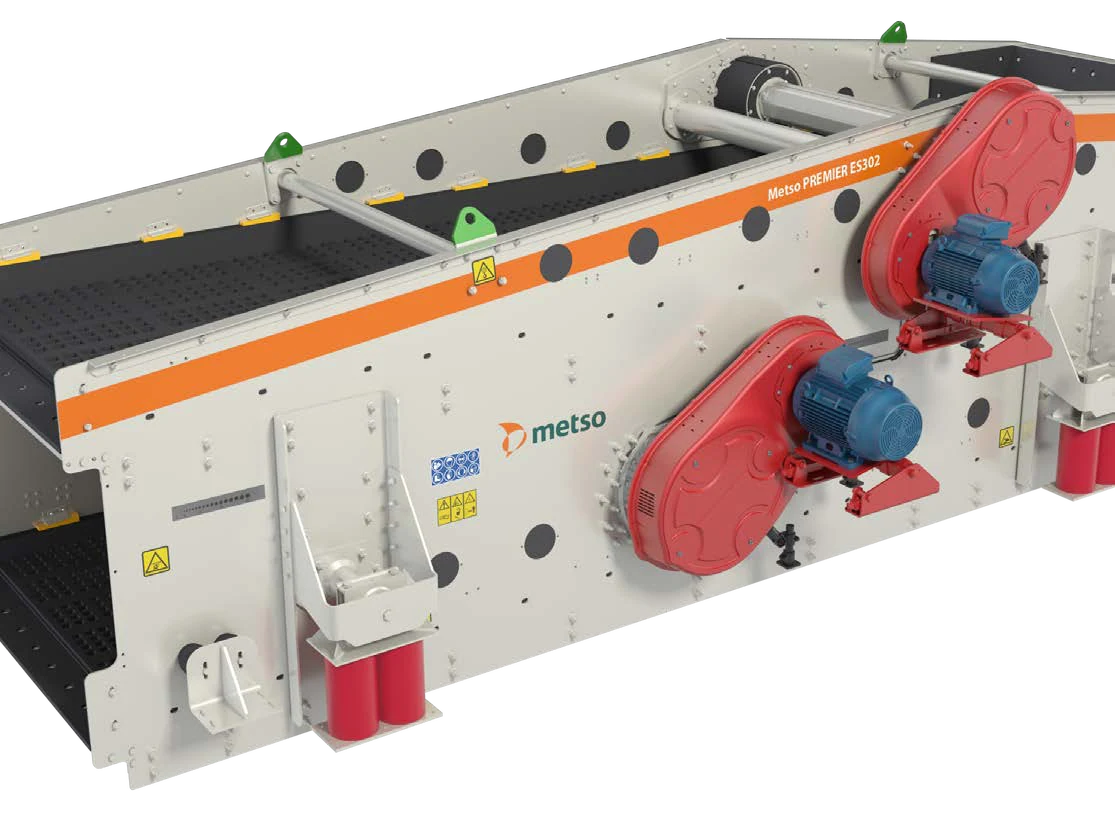

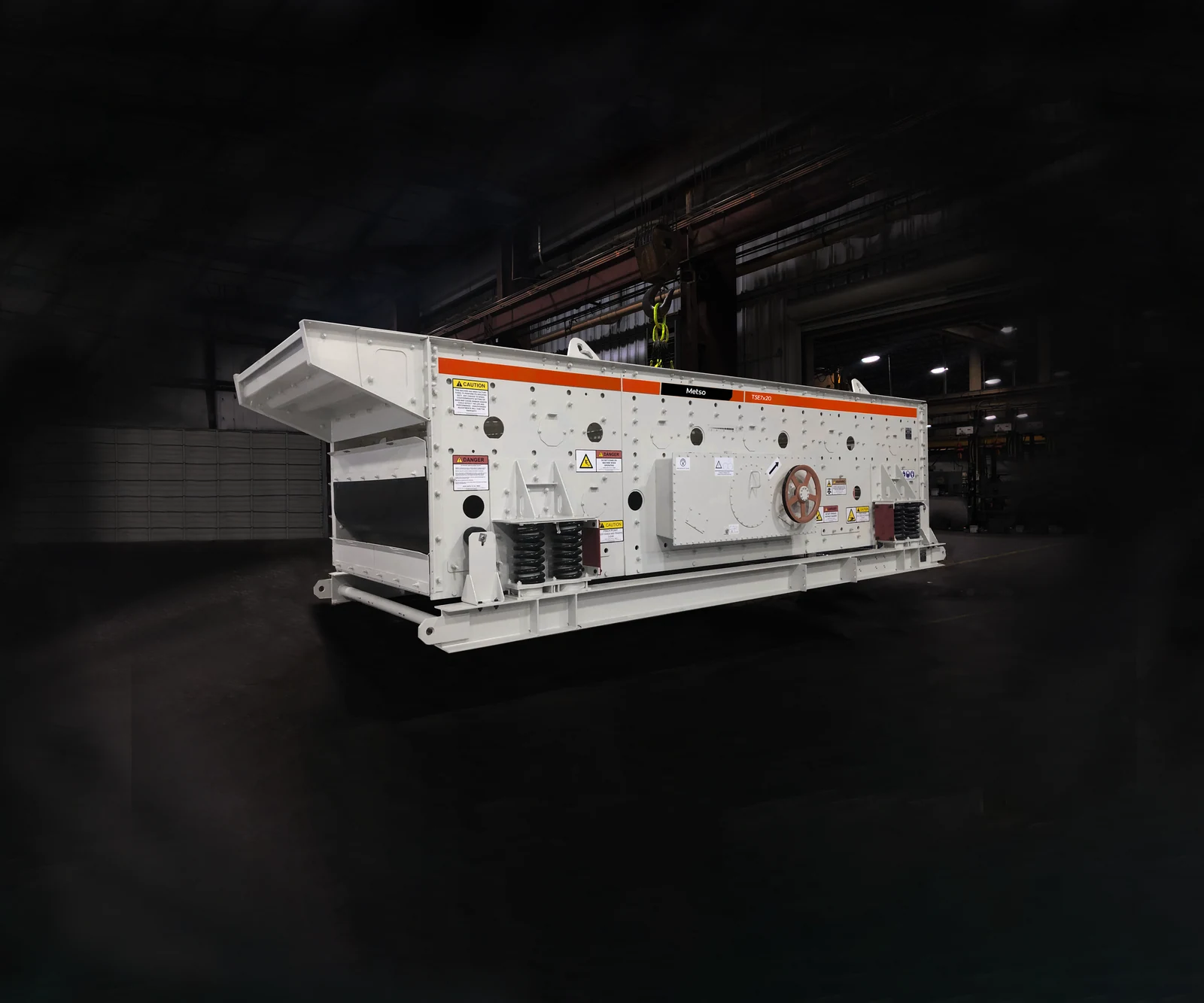

Incluyen configuraciones de movimiento elíptico y lineal. Compruebe la disposición del accionamiento y de los ejes, los pisos, las dimensiones de cribado y la estructura de apoyo.

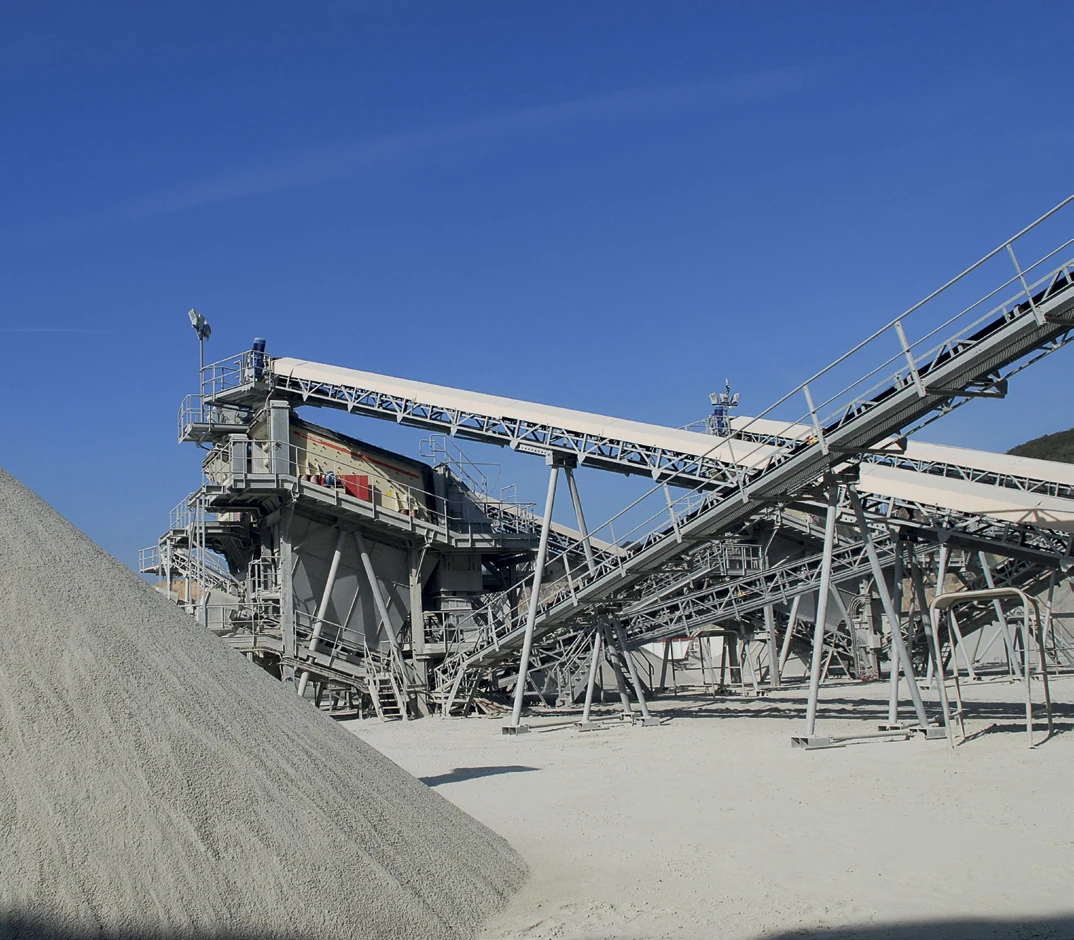

Cribas inclinadas de movimiento circular. Compare revestimientos, medios, vibradores y piezas de apoyo con la inclinación, el número de pisos y la configuración instalada.

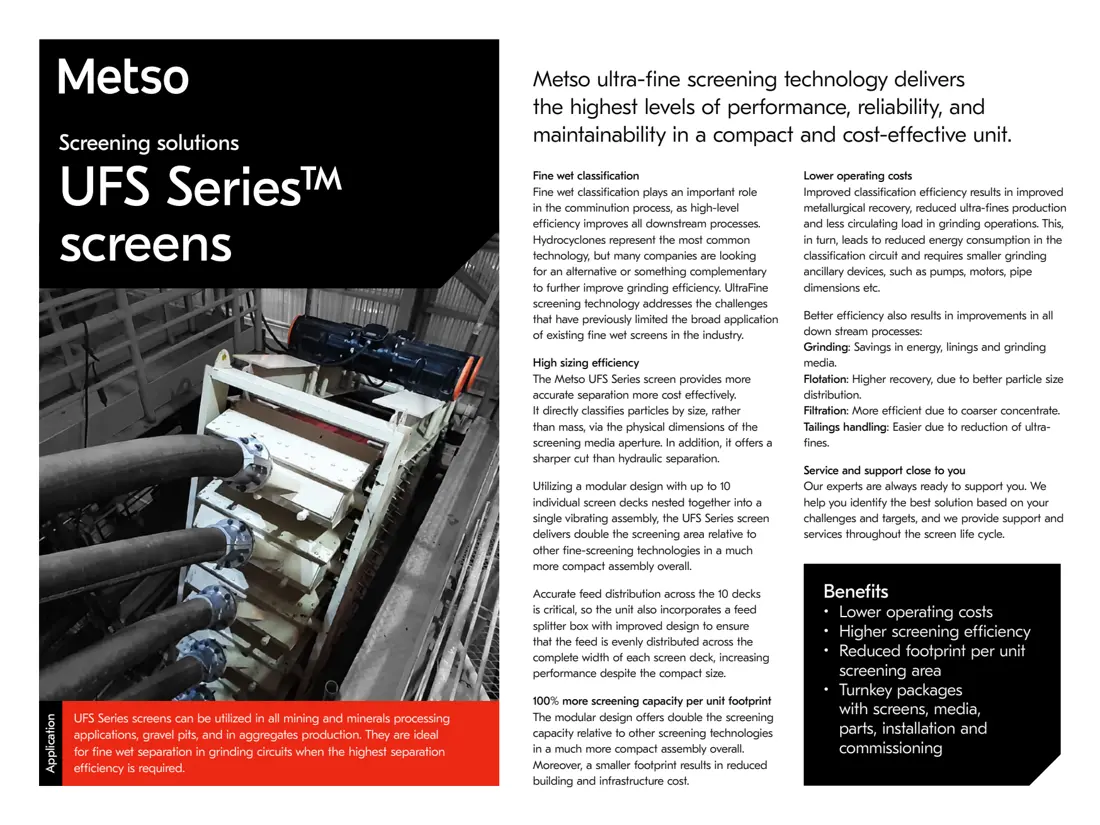

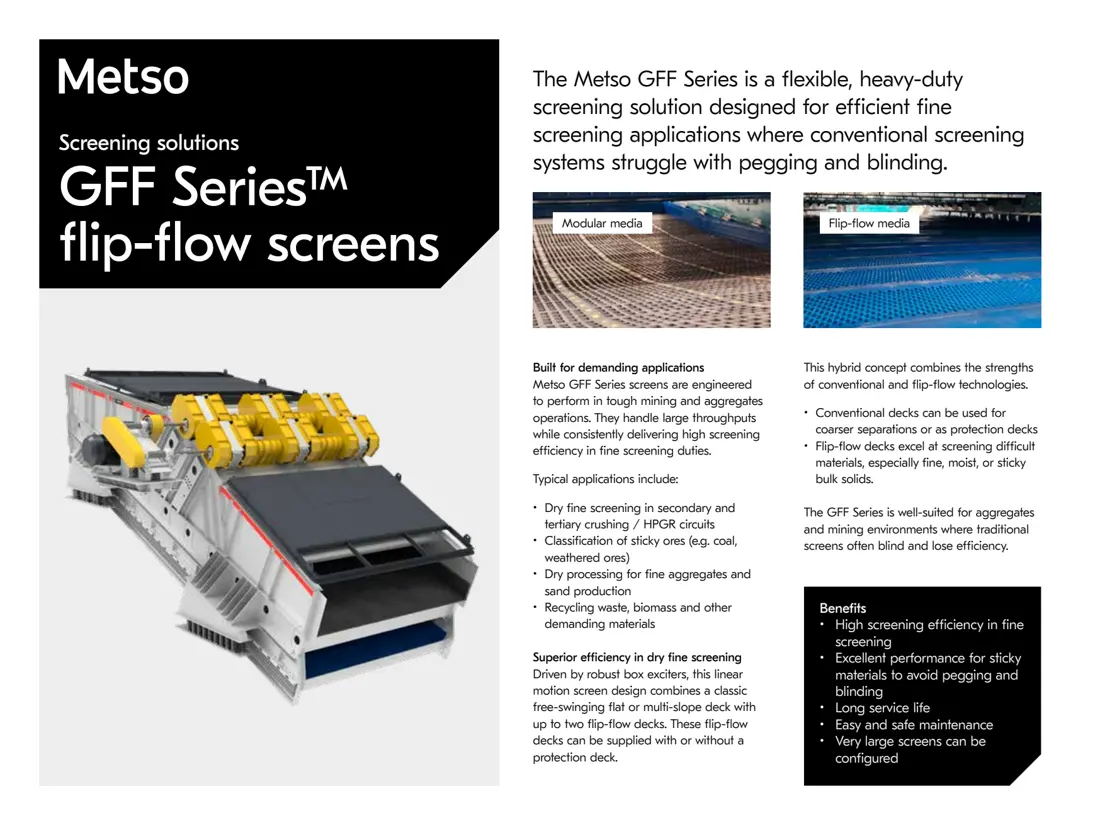

GFF procesa materiales finos, húmedos o propensos a cegar las mallas; UFS clasifica en húmedo finos de 0.075–1 mm. Deben distinguirse los materiales de sus medios de cribado y sus sistemas de fijación.

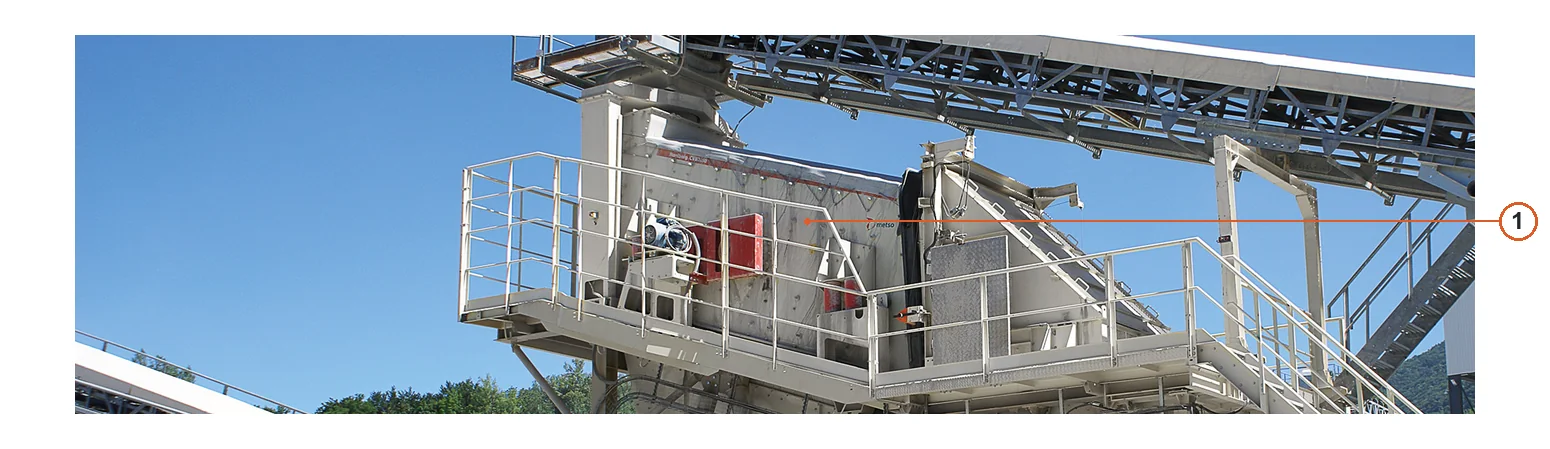

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placa lateral de la criba | Placa lateral exterior del cajón de criba fijada con pernos | Foto de instalación CVB de OEM; modelo exacto no especificado |
El impacto, el desgaste por deslizamiento, el cegamiento y la corrosión varían entre posiciones de una misma criba. Los enlaces de materiales explican las opciones posibles; las páginas generales de componentes facilitan consultas basadas en el modelo y el plano.
Malla de alambre tejida
Resiste el impacto del material, la fricción del cribado y la flexión repetida. Seleccione material y diámetro del alambre, forma de abertura, sentido de tensión y bordes de enganche según el tamaño de partículas, la corrosión y el cegamiento. La imagen identifica la categoría; compare con el modelo completo de Metso, el número de serie, el plano de la pieza, las dimensiones de montaje y las interfaces.
Ver la página general del componente →
Panel de criba de poliuretano
Medios modulares para cribado húmedo o seco. El área abierta, la dureza, el refuerzo, la fijación y la dirección del flujo afectan a la vida útil; la forma por sí sola no determina la intercambiabilidad. La imagen identifica la categoría; compare con el modelo completo de Metso, el número de serie, el plano de la pieza, las dimensiones de montaje y las interfaces.
Ver la página general del componente →
Sistema de paneles modulares de criba
Los paneles, los bastidores de apoyo y los elementos de fijación forman juntos la superficie de cribado. Compruebe las dimensiones de los módulos, las aberturas, la dirección del flujo, el perfil de bloqueo y la separación entre apoyos. La imagen identifica la categoría; compare con el modelo completo de Metso, el número de serie, el plano de la pieza, las dimensiones de montaje y las interfaces.
Ver la página general del componente →
Tiras de Goma de Soporte de Criba
Entre los medios de cribado y los apoyos, estas piezas proporcionan sujeción, aislamiento de vibraciones y separación de superficies metálicas. Compare la sección, la dureza y la longitud con la configuración de vigas y paneles. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones de montaje y las interfaces.
Ver la página general del componente →
Revestimiento de placa lateral
Protegen los lados de la caja en las zonas de alimentación y flujo frente a erosión por partículas e impactos locales. Seleccione placa antidesgaste, caucho o poliuretano según el servicio. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones de montaje y las interfaces.
Ver la página general del componente →
Revestimiento de caja de alimentación
La caja de alimentación es una zona de alto impacto expuesta a material en caída, partículas deslizantes y cambios de dirección del flujo. Compare el espesor, las juntas, los orificios de fijación y los materiales con la altura de caída y el tamaño de alimentación. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones y las interfaces.
Ver la página general del componente →
revestimiento de la canaleta de descarga
En los puntos de descarga y transferencia del producto, estas piezas resisten desgaste continuo por deslizamiento, erosión e impactos locales. Seleccione los sistemas de revestimiento según el tamaño de partículas, la velocidad, la temperatura y la tendencia a adherirse. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones y las interfaces.
Ver la página general del componente →Compare los repuestos según el piso, la carga, los ajustes, la vibración, las interfaces de montaje y el número de serie. Los modelos de excitadores y rodamientos sin imágenes o planos fiables no se presentan como configuraciones establecidas.
Bastidor de piso / travesaño
Soportan los paneles y transmiten cargas dinámicas a la caja de criba. Compruebe el número de pisos, la separación entre vigas, los orificios de conexión, el diseño de soldaduras, los requisitos de fatiga y la protección contra la corrosión. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones y las interfaces.
Ver la página general del componente →
Riel tensor / cuña / elemento de fijación
Mantienen la tensión y la posición de la malla tensada. El perfil del riel, la separación entre orificios, el ángulo de cuña, la clase del perno y la orientación deben corresponder a la caja y los medios de cribado. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones y las interfaces.
Ver la página general del componente →
Alojamiento de rodamiento / revestimiento de apoyo
Posicionan los ejes del vibrador o excitador y transmiten cargas. Compruebe conjuntamente los taladros, las distancias entre centros, los ajustes, la lubricación, los sellos y las superficies de montaje. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones y las interfaces.
Ver la página general del componente →
Resorte de apoyo / tope amortiguador
Aíslan las cargas dinámicas y mantienen la posición de funcionamiento de la criba. Compare la altura libre, la rigidez, el diámetro del alambre, los grupos de resortes y los topes de caucho como un conjunto instalado. La imagen identifica la categoría; compruebe el modelo completo de Metso, el número de serie, el plano, las dimensiones y las interfaces.
Ver la página general del componente →Indique el modelo completo de la criba, el número de serie, la posición del piso, el plano del panel o la malla, las dimensiones del módulo, la forma y el tamaño de las aberturas, el material actual, la fijación y el servicio.
La longitud y la anchura no bastan. Compare el perfil del módulo, las aberturas, la dirección del flujo, la fijación, la separación de las vigas de apoyo, el piso y el plano.
Indique el modelo completo de la criba, el número de serie, la placa del vibrador o rodamiento, su posición, la configuración del eje, fotografías de la pieza actual y datos del modelo. La serie de la criba por sí sola no basta.
Consulte descripciones, requisitos de planos y datos de consulta.
Indique el modelo completo, número de serie, placa, piso y posición de montaje, plano, fotografías de la pieza usada, dimensiones clave, material actual y servicio. Estos datos permiten identificar la pieza, evaluar el material, coordinar la fabricación, controlar la calidad y entregar la pieza terminada.
