Rotores, estatores & impulsores industriales
Rotores, estatores e impulsores industriales
Sistemas de trabajo rotativos para trituración, mezcla, molienda, bombeo y desintegración de pasta
Rotor es una denominación funcional y no implica intercambiabilidad entre máquinas. Los rotores de trituradoras soportan impacto y flexión y torsión cíclicas. Los sistemas rotor-estator de flotación y molinos agitados controlan el flujo. Los impulsores de bombas de lodos determinan el rendimiento hidráulico y la vida frente al desgaste, mientras los rotores de desintegración de pasta deben equilibrar el procesamiento de fibras, las holguras y la resistencia a la corrosión.
Productos principalesConjuntos de rotor, cuerpos de rotor, estatores, impulsores, placas de rotor y placas de estator
Equipos principalesTrituradoras, celdas de flotación, HIGmill, bombas de lodos y equipos de cribado de pasta
Relaciones principalesGeometría, holguras, sentido de giro, equilibrado dinámico, materiales y componentes de trabajo de contacto
Requisitos de identificaciónOEM, modelo completo, plano, plano de conjunto, mediciones de piezas usadas y registros de fallos
Alcance de la categoríaIdentificación del equipo OEM, modelo completo, número de serie, configuración del equipo y posición de instalación Relaciones geométricas Diámetro, longitud, disposición de orificios, agujero, asientos de palas o martillos/martillos de impacto y holguras Condiciones de giro Velocidad, sentido, potencia, arranques y paradas, impacto, equilibrado dinámico y vibración crítica Medios de proceso y condiciones de operación Material procesado, tamaño de partícula, concentración, abrasividad, corrosividad, temperatura y cuerpos extraños
Esta categoría incluye los principales componentes de trabajo rotativos y estacionarios
Aquí se incluyen conjuntos y cuerpos de rotor, impulsores, estatores, dispersores y placas de rotor y estator. Los ejes, rodamientos, carcasas, sellos, acoplamientos y fijaciones asociados tienen categorías independientes de accionamiento, rodamientos y sellado.
El nombre del componente por sí solo no basta para una consulta. Compruebe la función, el sentido de giro, la holgura con el estator o la carcasa, las dimensiones de interfaz, la distribución de masa y el estado de la pieza de contacto.
Equipos de trituración
Rotores de trituración y cuerpos de rotor de servicio pesado
Las trituradoras de impacto, de martillos y de impacto de eje vertical tienen distintas estructuras de rotor, velocidades y componentes de trabajo. La apariencia por sí sola no permite determinar un repuesto.
Conjuntos de rotor de trituradoras de impacto
Sostienen los martillos de impacto y transmiten energía de impacto. Compruebe conjuntamente las ranuras, la estructura de sujeción, la alineación del eje, la correspondencia de masas y el equilibrado dinámico.
Conjuntos de rotor de trituradoras de martillos
Incluyen el eje principal, los discos de rotor, los ejes de martillos y el sistema de martillos. El alcance de inspección difiere entre conjuntos completos y discos individuales.
Conjuntos y cuerpos de rotor VSI
Aceleran el material a alta velocidad y sostienen puntas de rotor, placas de desgaste y componentes de distribución. Identifique el cuerpo por separado de las piezas de desgaste reemplazables.
Procesamiento de minerales y molienda
Sistemas rotor-estator de flotación, HIGmill GrindForce e impulsores de bombas de lodos
Estos componentes afectan directamente al flujo, la mezcla, la molienda o el bombeo. Las dimensiones, los perfiles, las holguras y las formas desgastadas influyen en los resultados del proceso.
Rotores e impulsores de flotación
Mezclan la pulpa, dispersan aire y generan circulación. Compruebe la serie del mecanismo, el diámetro, el perfil de palas, el montaje y el sentido de giro.
Estatores y dispersores de flotación
Trabajan con el rotor para estabilizar y distribuir el flujo. Compruebe la geometría de palas, las interfaces de fijación, la holgura radial y el estado de desgaste del par.
Rotores HIGmill GrindForce
Los rotores de molienda se montan en el eje giratorio. Compruebe el modelo HIGmill, el número de etapas, la interfaz del eje y los anillos de estator correspondientes.
Anillos de estator HIGmill
Se montan en la pared de la carcasa del molino y delimitan zonas de molienda. Compare el perfil del rotor, la posición de la etapa, el diámetro interior y la interfaz de la carcasa.
Impulsores de bombas de lodos
Determinan la altura, el caudal y la distribución del desgaste. Compruebe el modelo de bomba, el tipo y diámetro del impulsor, las palas, la conexión roscada o al eje y las holguras frontal y trasera.
Desintegración y cribado de pasta
Componentes rotativos de refinadores de discos, desintegradores y cribas a presión
Seleccione rotores y estatores de equipos de pasta según los objetivos de procesamiento de fibras, las holguras de trabajo, la corrosión de la pasta y los impactos de cuerpos extraños.

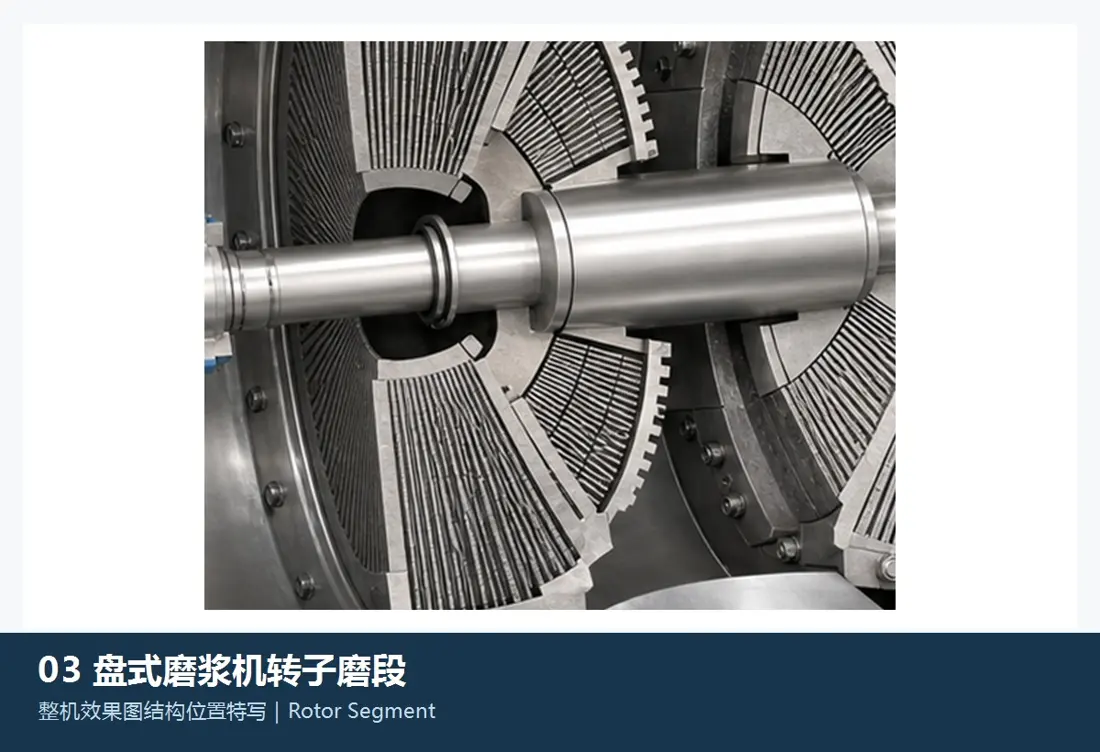

Placas de rotor de refinador de discos
Giran con el disco y forman la holgura de refinado con las placas de estator. Compare el patrón de barras, las zonas, el sentido de giro, los orificios y las placas correspondientes.

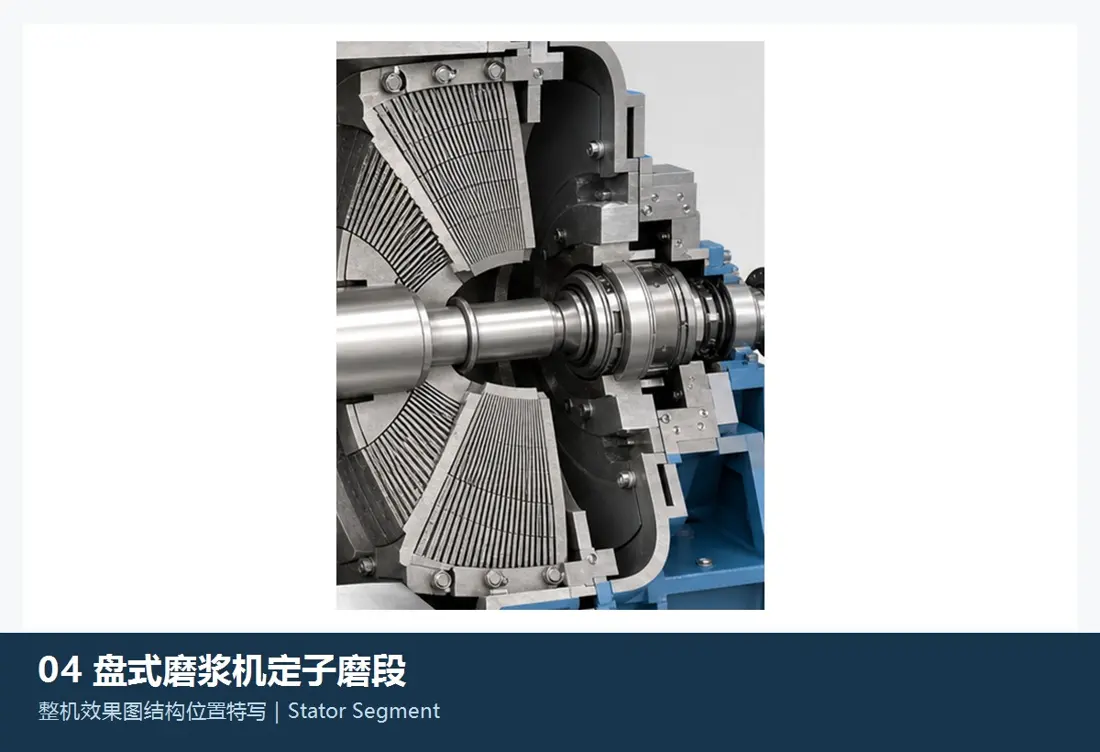

Placas de estator de refinador de discos
Se montan en el lado fijo de la carcasa y trabajan con las placas de rotor. Compruebe la zona de instalación, la combinación de patrones, la holgura y los requisitos de procesamiento de fibras.

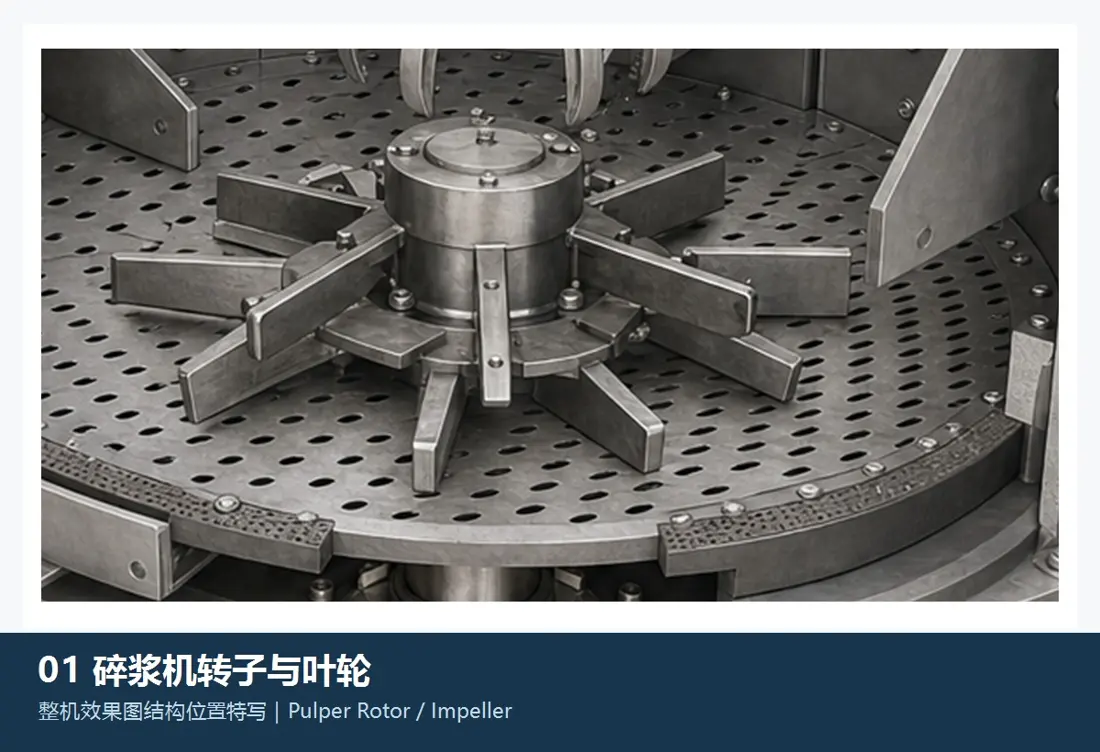

Rotores e impulsores de desintegrador de pasta
Generan circulación de pasta y desintegración de fibras. Compruebe el tipo de cuba, la estructura del rotor, la holgura con la placa de criba, las conexiones y las condiciones de cuerpos extraños.

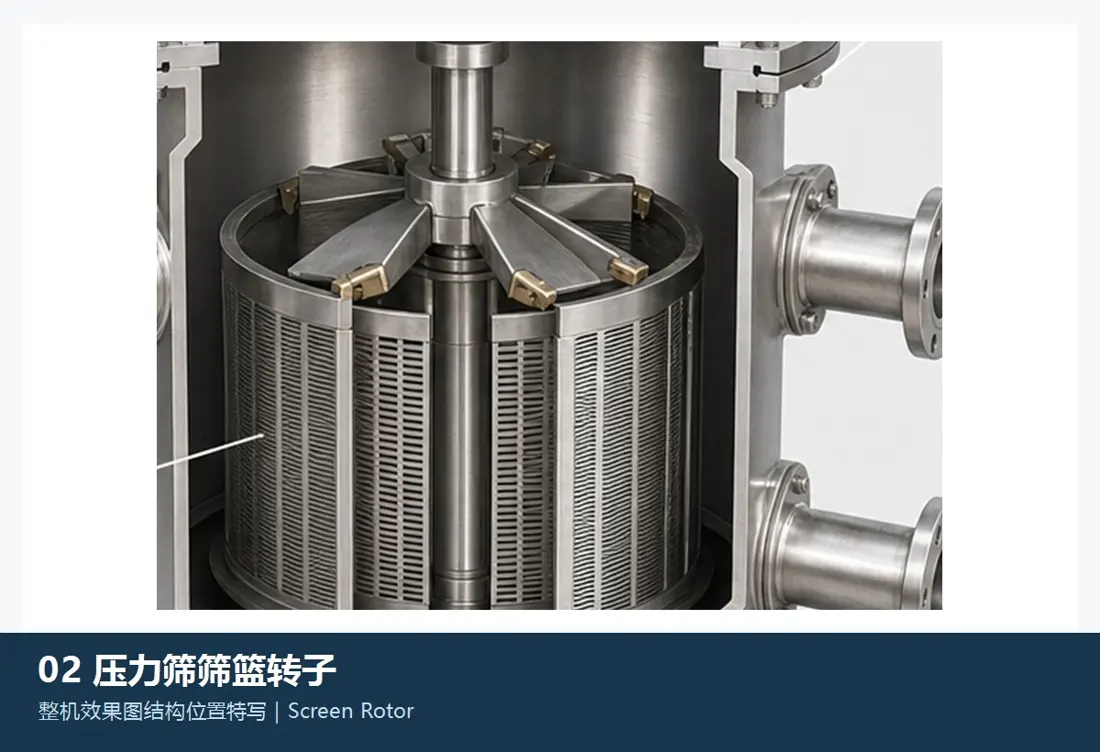

Sistemas de cesta y rotor de criba a presión
La cesta y el rotor generan conjuntamente el campo de flujo de cribado. Compare el flujo hacia dentro o fuera, las ranuras, el diámetro del rotor, el sentido de giro y la holgura de trabajo.

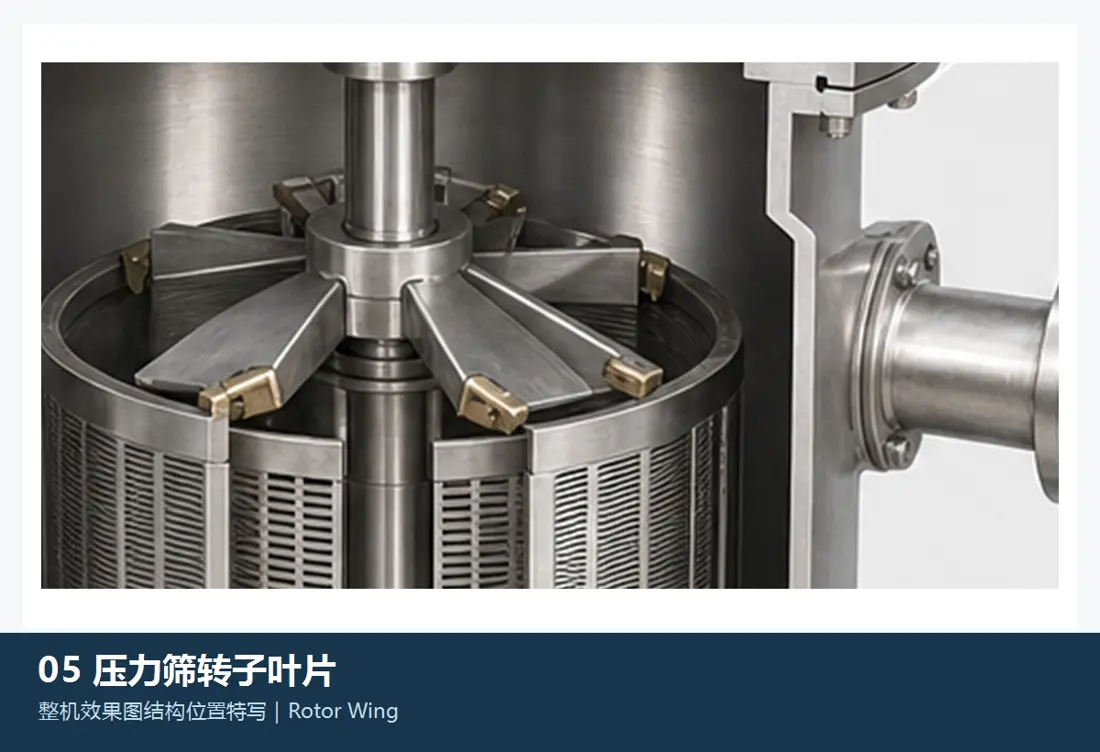

Palas y perfiles hidrodinámicos de rotor de criba a presión
Generan pulsos con el rotor y limpian la superficie de la criba. El perfil, el ángulo, la posición, la holgura y el estado superficial determinan la estabilidad del cribado.
Materiales y fabricación
Seleccione materiales según la función del componente, no por el nombre rotor
Las páginas públicas describen familias de materiales y comprobaciones de selección. Compare la calidad específica, la composición, la dureza, el sistema de recubrimiento de caucho y el tratamiento térmico con los planos y las condiciones de operación.
Fallos y componentes de contacto
Rastree el comportamiento anormal en el sistema rotor-estator-carcasa
El desgaste de un componente suele deberse a holguras, condiciones de operación, montaje o piezas de contacto anormales.
| Symptoms | Comprobaciones prioritarias | Riesgos asociados |
|---|---|---|
| Aumento de vibración o ruido | Correspondencia de masas, acumulación de material, equilibrado dinámico, alineación de ejes, holgura de rodamientos, aflojamiento y grietas | Daños en cadena a rodamientos, ejes, carcasas y cimentaciones |
| Desgaste unilateral o local | Holgura rotor-estator, centrado de carcasa, distribución de flujo, carga desigual de alimentación y sentido de giro | Pérdida del perfil efectivo, menor eficiencia y roce |
| Grietas en palas o discos de rotor | Material, defectos de fundición, forja o soldadura, tratamiento térmico, concentración de tensiones, cuerpos extraños y sobrecarga | Desprendimiento de fragmentos, desequilibrio y daños graves al equipo |
| Reducción de caudal, altura o rendimiento del proceso | Perfil, diámetro y desgaste del impulsor o rotor, holgura, velocidad y condiciones de operación del sistema | Mayor consumo energético, menor producción y fluctuaciones aguas abajo |
| Delaminación del recubrimiento o desgarro del elastómero | Compatibilidad con el medio, adherencia, preparación del refuerzo metálico, temperatura, partículas y montaje | Exposición del refuerzo metálico y rápida aceleración del desgaste |
Consultas y control de calidad
Información para el suministro de rotores, estatores e impulsores
Combine las mediciones de piezas usadas con la información de la máquina y las piezas de contacto. No trate los perfiles desgastados como dimensiones de fabricación.
Identificación del equipo
OEM, modelo completo, número de serie, serie del mecanismo, posición instalada y sentido de funcionamiento.
Plano y revisión
Número de conjunto, detalles del modelo individual, plano original, número sucesor, planos de conjunto y última revisión.
Dimensiones clave
Forma general, agujero o cubo, disposición de orificios, perfiles de palas o placas de refinador, holguras y dimensiones de contacto.
Materiales y procesos
Cuerpo, recubrimiento o revestimiento, proceso de fundición, forja o soldadura, tratamiento térmico, dureza y ensayos no destructivos.
Equilibrado y montaje
Grados de equilibrado estático y dinámico, correspondencia de masas, sentido de giro, marcas de montaje, bloqueo y registros de montaje de prueba.
Condiciones de operación y modos de fallo
Velocidad, potencia, material o pasta, temperatura, corrosión, vibración, vida útil y fotografías de desgaste.
Referencias técnicas públicas: Metso identifica los rotores de trituradoras de impacto NP y Barmac VSI como componentes distintos y destaca las especificaciones, el equilibrado y la compatibilidad de instalación de rotores y piezas de desgaste. Su información sobre HIGmill describe un eje con rotores de molienda y anillos de estator montados en la carcasa. La investigación de flotación muestra que el desgaste de rotor y estator puede perjudicar la mezcla. Las guías de bombas de lodos relacionan la selección del material del impulsor con las partículas, la química de la pulpa, la temperatura y la velocidad. Valmet describe las placas de rotor/estator de refinadores de discos y los conjuntos de rotor/cesta de cribas a presión como sistemas emparejados.Piezas de trituradoras de impacto Metso · Metso HIGmill · Mecanismo de mezcla de flotación Metso · Manual de bombas de lodos Metso · Cribado en máquina Valmet
