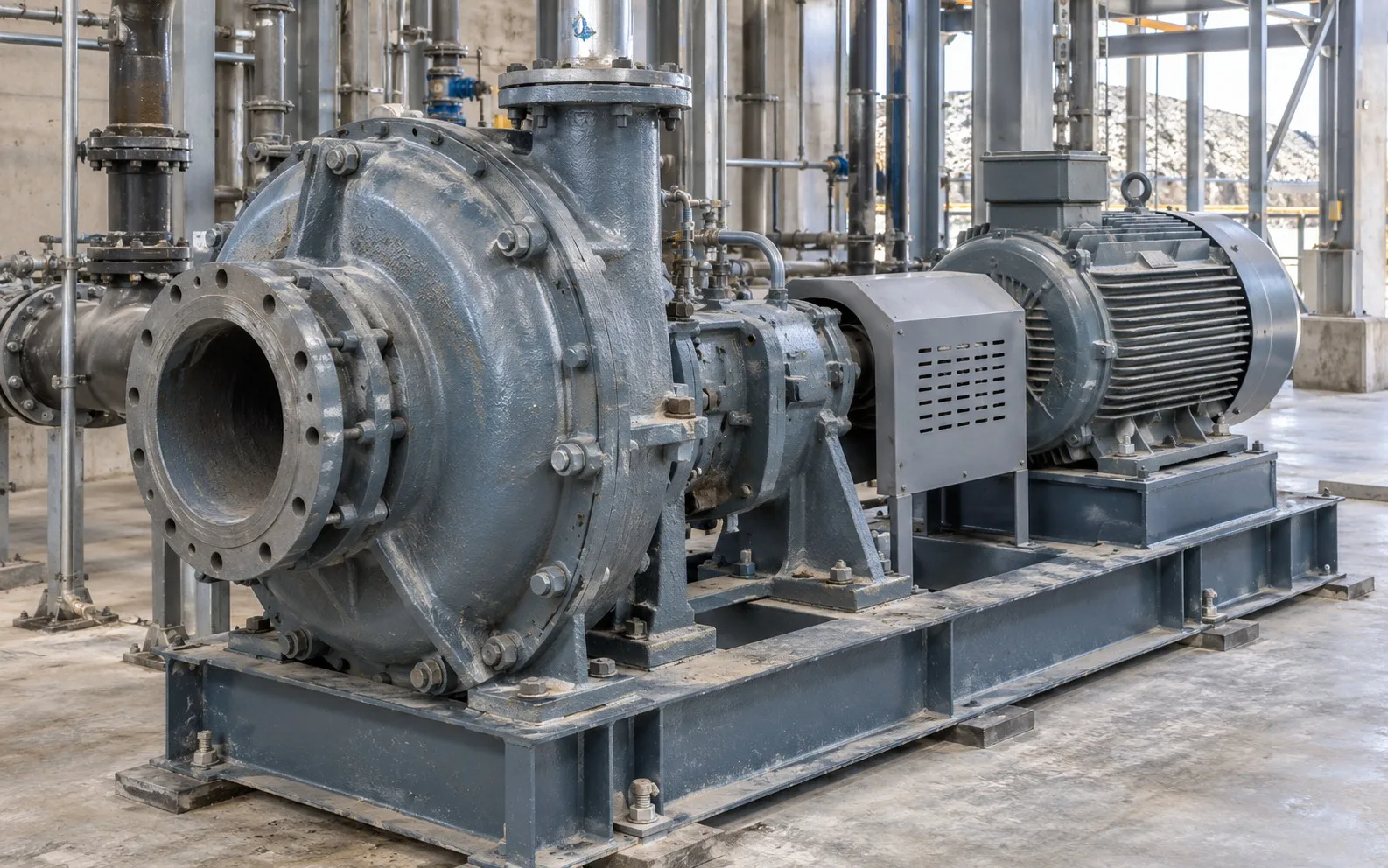

Bomba de lodos

Elemento central del transporte de lodos. Los impulsores, casquillos de aspiración y volutas sufren erosión, cavitación y corrosión. Seleccione fundición de alto cromo o elastómeros según el servicio de cada zona de desgaste.

Vista de sección de equipo

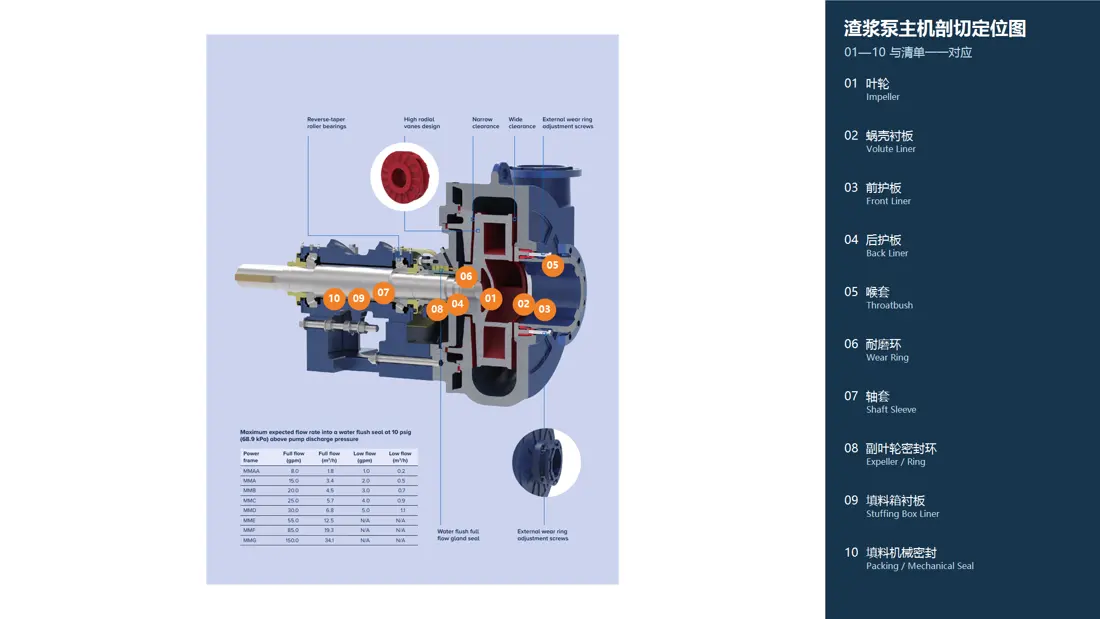

Esquema en corte de la bomba de lodos con la ubicación de las piezas

Las bombas centrífugas de lodos transportan fluidos con sólidos, como pulpas minerales, lodos de ceniza y barro. El desgaste se concentra en el impulsor, los revestimientos de carcasa y laterales y el casquillo de aspiración. Seleccione metales o elastómeros según las características de las partículas, la concentración de sólidos, la temperatura y la corrosividad.

Piezas del equipo

Identificación de piezas y detalles técnicos

Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.

Partes individuales

Piezas individuales y de mantenimiento

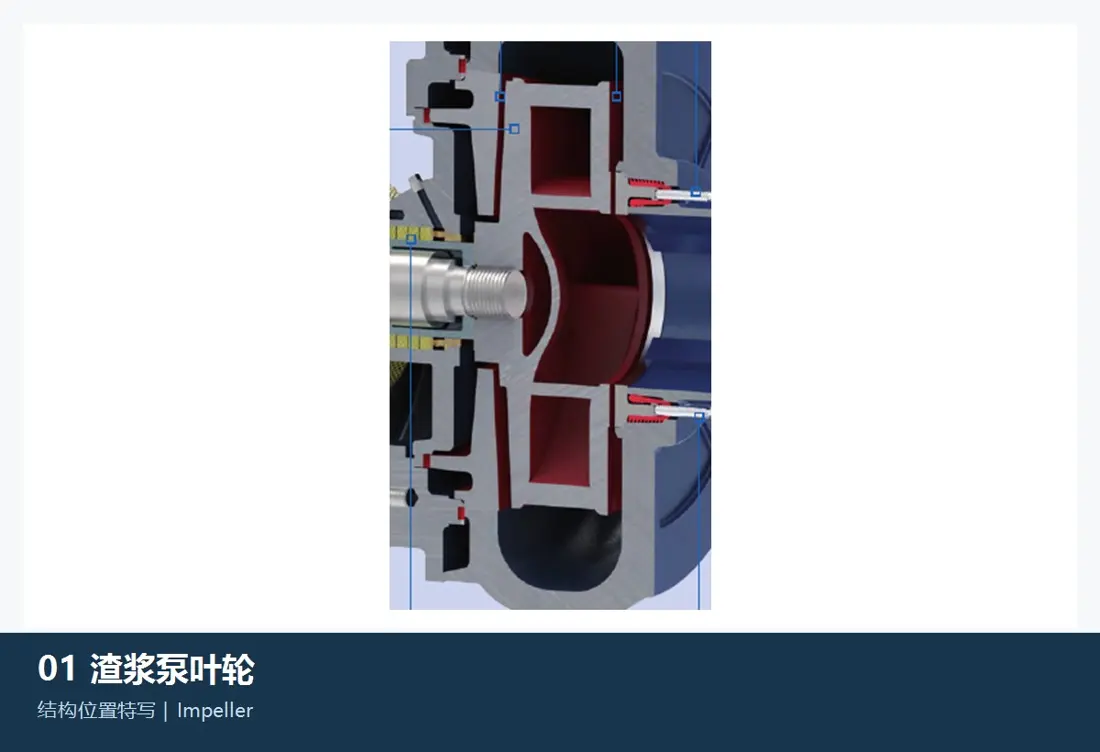

Impeller

Opciones de material: Aleación de alto cromo A05/A49 / caucho R26
Instalación y función: Gira a alta velocidad para generar fuerza centrífuga y mover el lodo
Categoría de mantenimiento: muy alto

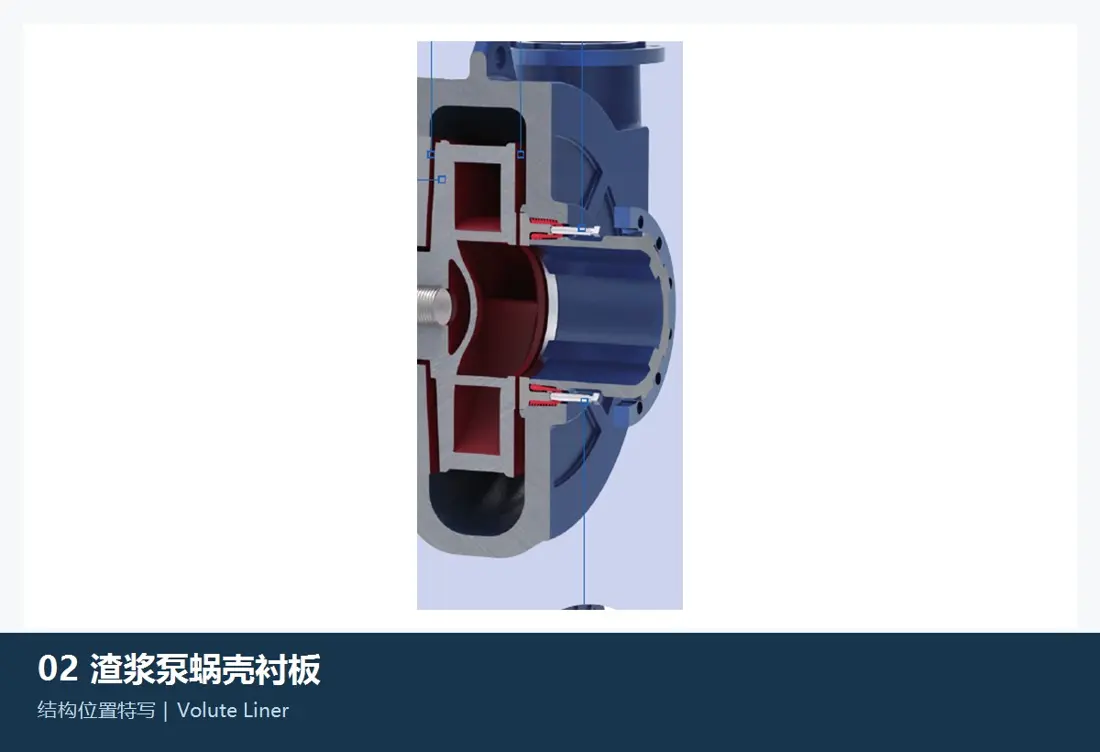

Revestimiento de voluta / revestimiento de carcasa

Revestimiento de voluta / revestimiento de la carcasa

Opciones de material: Aleación de alto cromo A05/A49 / caucho
Instalación y función: Protege la carcasa y recoge el lodo descargado por el impulsor
Categoría de mantenimiento: muy alto

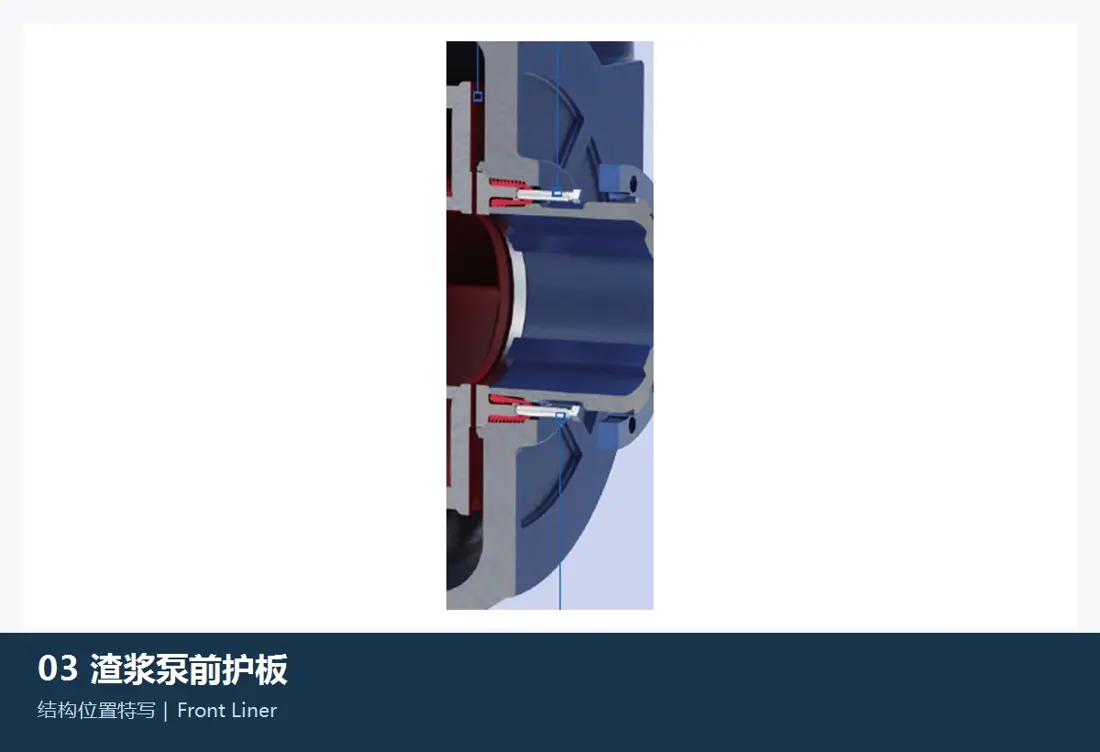

Revestimiento de tapa delantera / revestimiento delantero

Revestimiento delantero / revestimiento de placa del bastidor

Opciones de material: Aleación de alto cromo / caucho
Instalación y función: Protección contra el desgaste de las piezas delanteras de la parte húmeda de la bomba

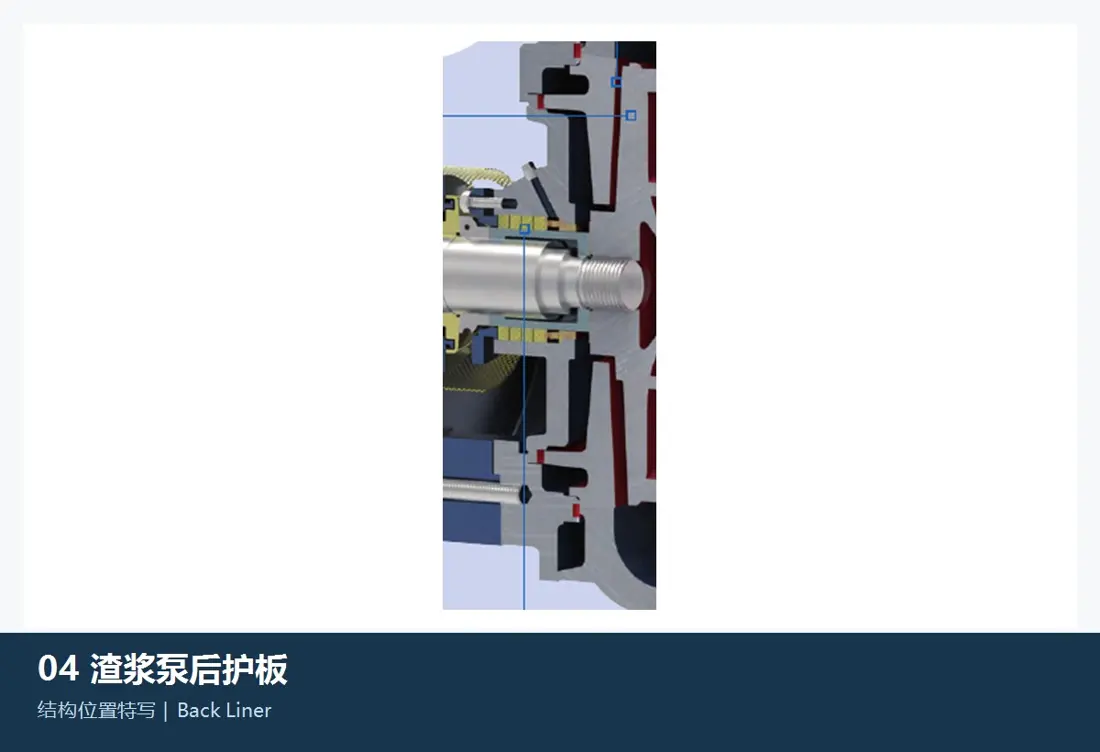

Revestimiento de tapa trasera / revestimiento trasero

Revestimiento trasero / revestimiento de placa de cubierta

Opciones de material: Aleación de alto cromo / caucho
Instalación y función: Protección contra el desgaste de las piezas traseras de la parte húmeda de la bomba

Casquillo de aspiración / revestimiento del lado de aspiración

Casquillo de garganta / casquillo de entrada

Opciones de material: Aleación de alto cromo / caucho
Instalación y función: Revestimiento resistente al desgaste en la entrada del impulsor

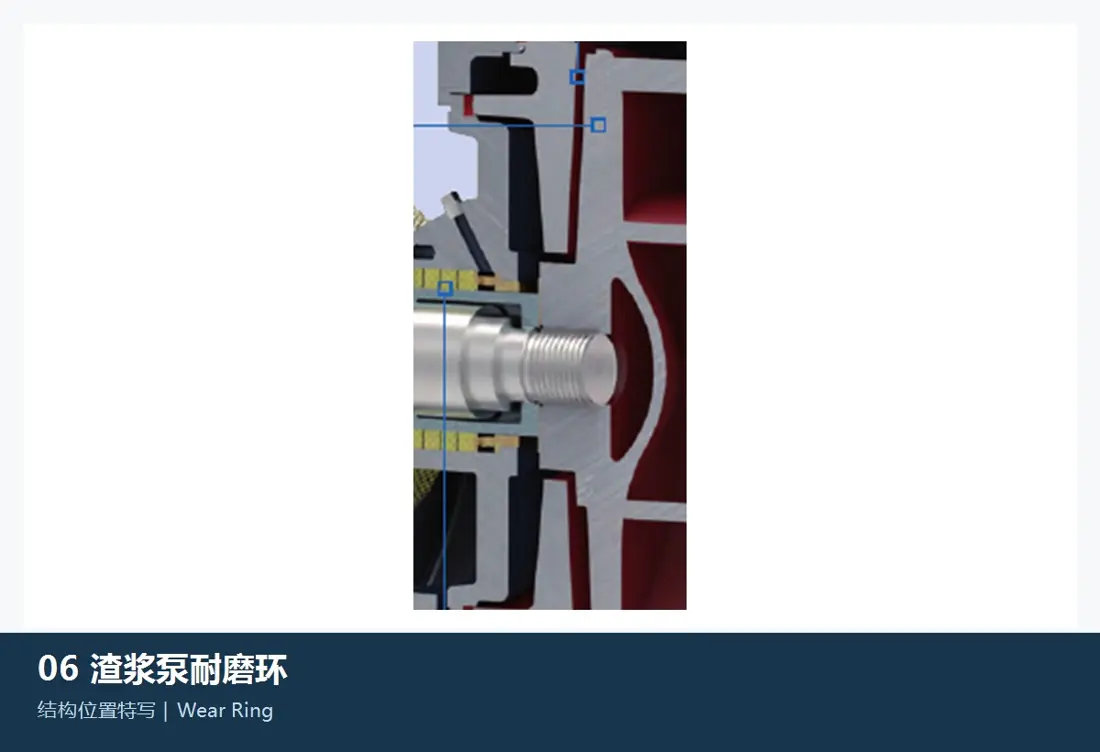

Anillo de desgaste / anillo de prensaestopas

Anillo de desgaste / anillo linterna

Opciones de material: Aleación de cobre / acero inoxidable
Instalación y función: Reduce las fugas entre el impulsor y la carcasa

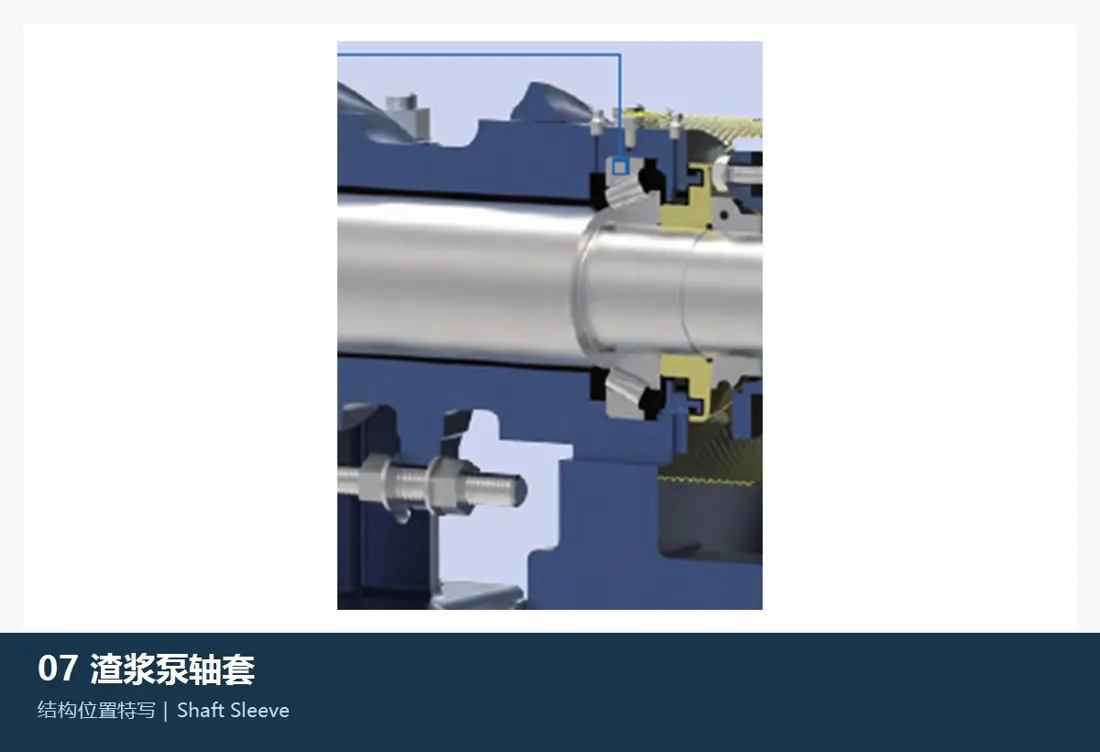

Casquillo del eje

Manguito del eje

Opciones de material: Acero inoxidable / recubrimiento cerámico
Instalación y función: Protege el eje de la bomba del desgaste y la corrosión

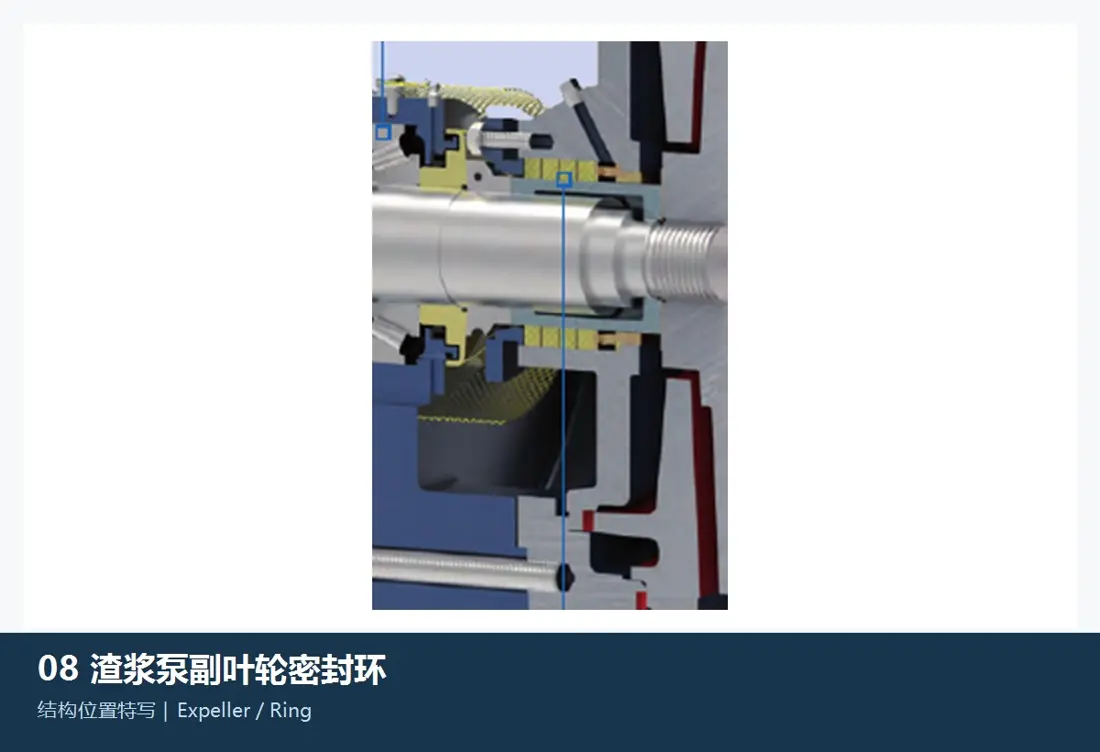

Expulsor / anillo de sellado

Expulsor / anillo del expulsor

Opciones de material: Aleación de alto cromo / acero inoxidable
Instalación y función: Conjunto de sellado dinámico que evita fugas de lodo

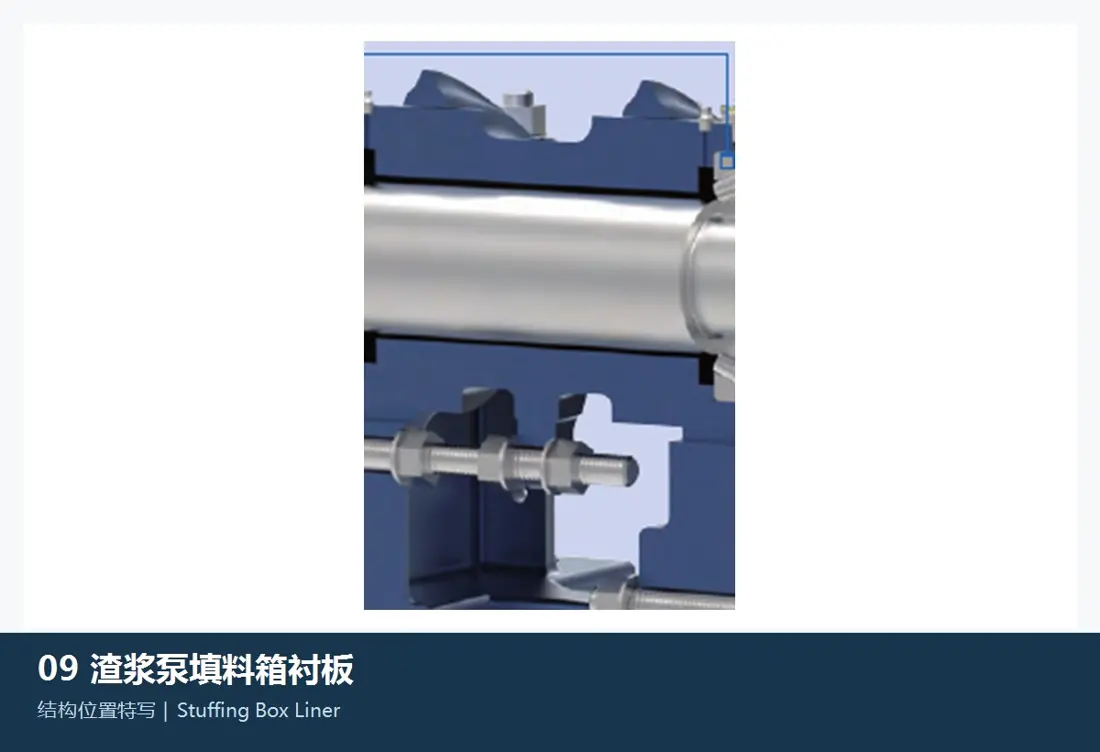

Revestimiento de la caja de empaquetadura

Revestimiento de caja de empaquetadura

Opciones de material: Acero inoxidable / aleación de cobre
Instalación y función: Revestimiento protector de la zona de empaquetadura

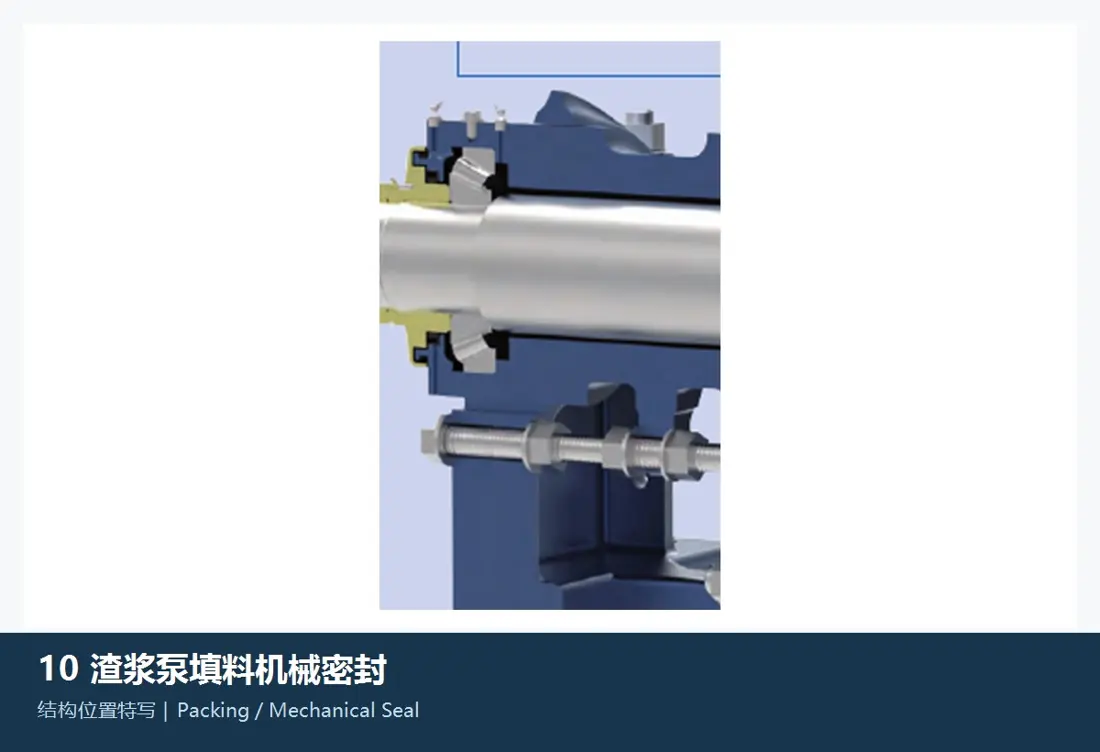

Empaquetadura / sello mecánico

Empaquetadura de prensaestopas / sello mecánico

Opciones de material: Grafito/PTFE/carburo de silicio
Instalación y función: Sellado del eje de la bomba

Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.

Información sobre materiales

A05 es una designación de Warman para fundición blanca de alto cromo en servicios abrasivos adecuados. Compare la composición, el tratamiento térmico y la dureza del material de sustitución con la especificación de la pieza.
A49 es una designación de Warman para fundición blanca de alto cromo en ambientes más corrosivos. Selecciónelo para la combinación de erosión y corrosión; no es simplemente un sustituto de A05 más resistente a la abrasión.
R26/R55 son designaciones originales de materiales de caucho. Al pedirlos, especifique la calidad exacta, la forma y tamaño de las partículas, la temperatura, la velocidad y la compatibilidad con el fluido.
R08 es una designación original de un material de caucho natural. Compare la compatibilidad química con el compuesto específico y las condiciones de operación.
Recubrimientos cerámicos: opción de tratamiento superficial del casquillo del eje para mejorar la resistencia al desgaste.

Aplicabilidad de la marca

Warman (Reino Unido/Australia), FLSmidth KREBS (Dinamarca/Estados Unidos), Metso X-Series (Finlandia), Schurco (Estados Unidos), Shijiazhuang Pump Industry Group/Naipu (China)

Aplicaciones industriales

Transporte de lodos en procesamiento de minerales, manejo de lodos de ceniza y desulfuración en centrales eléctricas, bombeo de lodos metalúrgicos, dragado, transporte de suspensiones químicas y bombeo de relaves
