渣浆泵

浆体输送心脏。叶轮、喉套与蜗壳承受冲蚀、空化与腐蚀磨损，高铬铁与弹性体按工况分区。

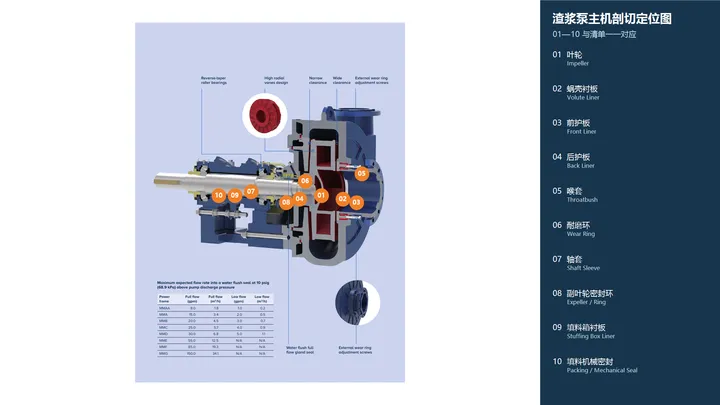

主机剖切定位图

渣浆泵主机剖切定位图

渣浆泵是离心式泵的一种，用于输送含有固体颗粒的浆体（如矿浆、灰浆、泥浆等）。用户产品关联中的"渣浆泵"即属此类。耐磨件集中在过流部件（Wet Parts），包括叶轮、泵壳衬里、前护板、后护板和喉套等。过流部件材料分为金属（高铬合金）和橡胶两大类，根据介质特性选择。

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

单一零件

单一零件与维护件

叶轮

Impeller

候选材料: 高铬合金 A05/A49 / 橡胶 R26
安装位置与作用: 高速旋转产生离心力输送浆体
维护属性: 极高

泵壳衬里 / 蜗壳衬板

Volute Liner / Casing Liner

候选材料: 高铬合金 A05/A49 / 橡胶
安装位置与作用: 保护泵壳，汇集叶轮流出的浆体
维护属性: 极高

前护板 / 前衬板

Front Liner / Frame Plate Liner

候选材料: 高铬合金 / 橡胶
安装位置与作用: 泵前端过流部件耐磨保护

后护板 / 后衬板

Back Liner / Cover Plate Liner

候选材料: 高铬合金 / 橡胶
安装位置与作用: 泵后端过流部件耐磨保护

喉套 / 吸入侧衬套

Throatbush / Throat Bushing

候选材料: 高铬合金 / 橡胶
安装位置与作用: 叶轮吸入口的耐磨衬套

耐磨环 / 压盖环

Wear Ring / Lantern Ring

候选材料: 铜合金 / 不锈钢
安装位置与作用: 减少叶轮与壳体间泄漏

轴套

Shaft Sleeve

候选材料: 不锈钢 / 陶瓷涂层
安装位置与作用: 保护泵轴免受磨损和腐蚀

副叶轮 / 密封环

Expeller / Expeller Ring

候选材料: 高铬合金 / 不锈钢
安装位置与作用: 动力密封组件，防止浆料泄漏

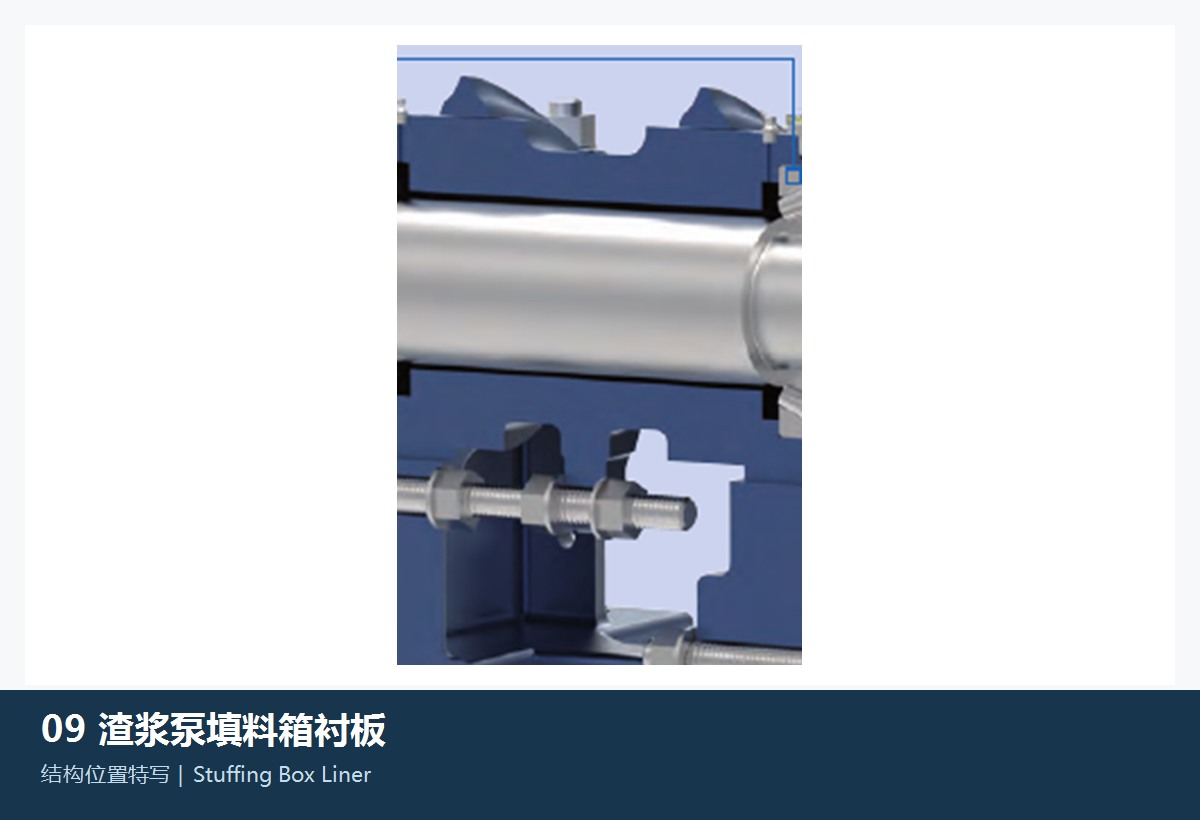

填料箱衬板

Stuffing Box Liner

候选材料: 不锈钢 / 铜合金
安装位置与作用: 填料密封区域的保护衬板

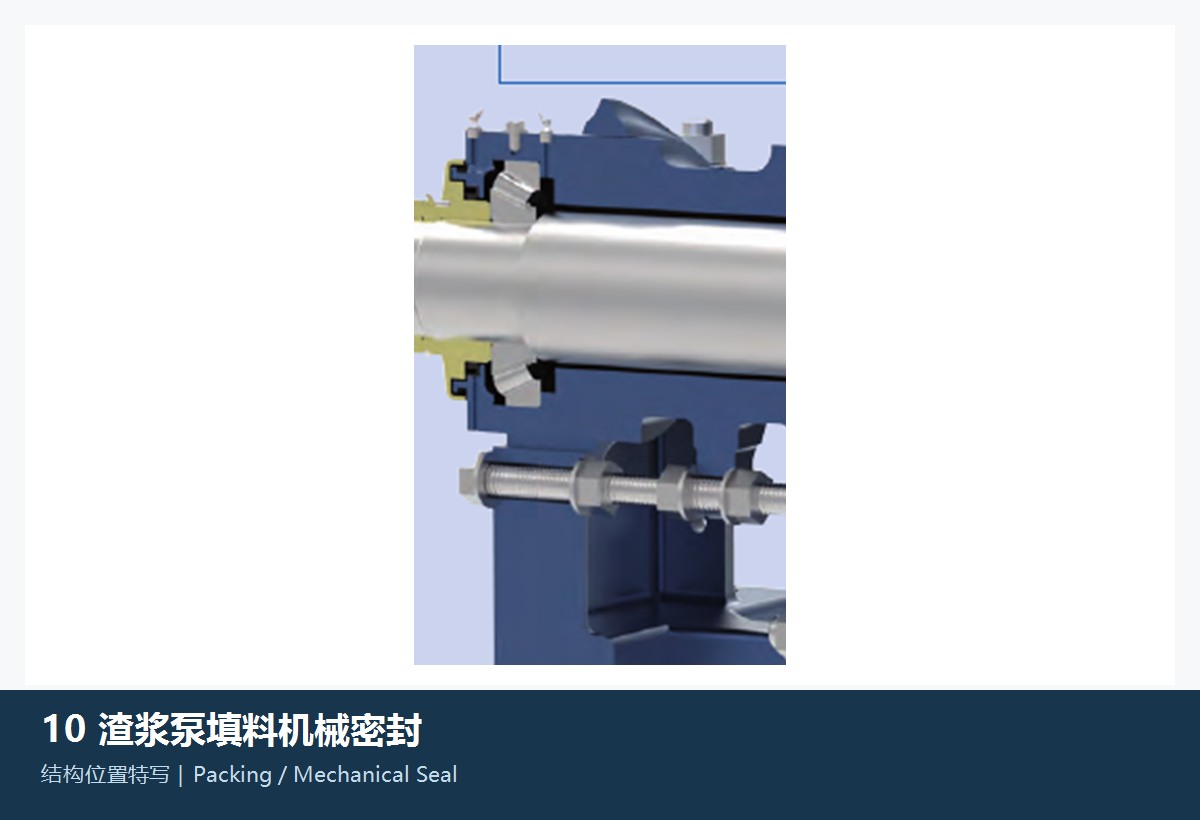

填料 / 机械密封

Gland Packing / Mechanical Seal

候选材料: 石墨/PTFE/碳化硅
安装位置与作用: 泵轴密封

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。

材料说明

高铬合金 A05（Cr27Mo）：标准过流部件材料，HRC 58-62，适用一般磨蚀工况
高铬合金 A49（Cr30）：高磨损工况过流部件材料，耐磨性优于A05
橡胶 R26/R55：细颗粒低浓度浆体工况，降噪好，不耐尖锐颗粒
自然橡胶 R08：腐蚀性浆体工况
陶瓷涂层：轴套表面涂层，提高耐磨寿命

典型品牌兼容性

Warman（英国/澳大利亚）、FLSmidth KREBS（丹麦/美国）、Metso X-Series（芬兰）、Schurco（美国）、石家庄泵业集团/Naipu（中国）

行业应用

矿山选矿浆体输送、电厂灰浆/脱硫浆液输送、冶金渣浆输送、 dredging挖泥船、化工浆体输送、尾矿输送
