Rotores de molienda GrindForce
Rotor de molienda GrindForce
Se montan en etapas individuales del eje principal HIGmill y trabajan con anillos de estator fijados a la carcasa y medios cerámicos para formar zonas de molienda intensa. ANRANST ofrece identificación del equipo, evaluación de materiales, revisión de planos, control de producción y suministro según planos.

La posición de etapa del rotor determina el servicio y la selección de material

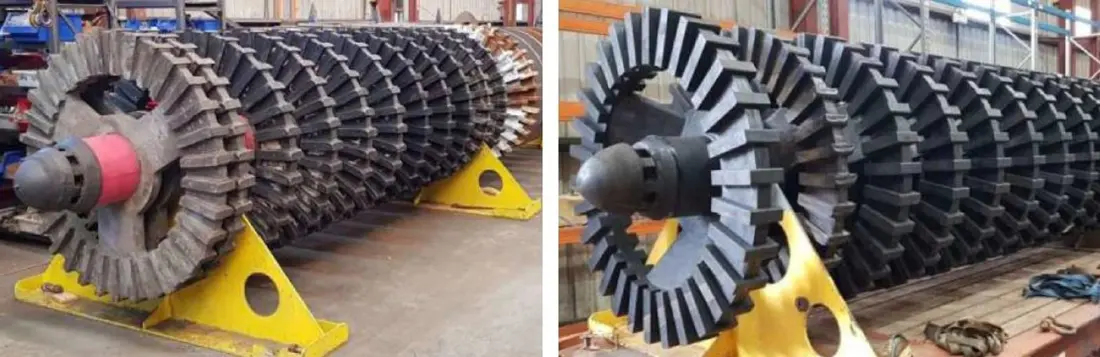

Los rotores GrindForce se montan en el eje principal. Sus perfiles almenados agitan los medios de molienda y aumentan el cizallamiento entre ellos. Diámetro, espesor, interfaces y desgaste pueden variar entre etapas de una misma HIGmill.
Los proyectos publicados muestran mayor presión y desgaste en etapas inferiores, con rotores almenados de acero y recubiertos de caucho. Antes de cotizar, revise modelo completo, etapa del rotor, interfaz del eje principal, sentido de giro, material actual y dimensiones remanentes.
Prioridades de rendimiento por etapa de molienda
Use lo siguiente para selección preliminar junto con los planos instalados. La distribución real del desgaste también depende de tamaño y densidad de medios, concentración de pulpa, velocidad, caudal y propiedades del mineral.
Etapas inferiores de molienda
Cerca de la alimentación inferior suelen ser mayores la presión del lecho y el desgaste. Compruebe pérdida de espesor, redondeo de perfiles, grietas y desprendimiento del revestimiento.
Etapas intermedias de molienda
Proporcionan transferencia continua de energía. Revise uniformidad del desgaste entre etapas, separación de rotores, equilibrado dinámico y holgura con anillos de estator.
Etapas superiores de molienda
Cerca de la descarga del producto, evalúe perfil del rotor y vida remanente en relación con tamaño de partícula, retención de medios y clasificación interna.
Seleccione la construcción según el mecanismo de desgaste
Use las páginas de materiales para selección inicial. Especifique grado final, dureza, estructura del revestimiento, unión y criterios de aceptación en planos aprobados y acuerdo técnico.
Configuraciones HIGmill aplicables
Identifique cada rotor por modelo instalado, etapa y plano en cada solicitud de cotización. Compartir nombre de pieza no establece intercambiabilidad.
| Modelo HIGmill | Datos clave para identificar la pieza |
|---|---|
| HIG3500/23000 | Instalación de 3,500 kW, 23,000 L; compruebe etapas de rotor, diámetro e interfaz del eje principal |
| HIG500/4000 | Instalación de 500 kW, 4,000 L; compruebe construcción del rotor y modificaciones de planta |
| HIG25 / HIG5 | Equipo piloto o de ensayo; la configuración difiere de las unidades industriales |
| Otros modelos industriales HIGmill | Identifique por volumen de cámara, potencia, diámetro de carcasa y configuración de etapas |
Compare el plano de terceros acordado, el plano OEM y los datos del repuesto con modelo aplicable, etapa instalada y revisión del plano.
Facilite estos datos para iniciar la identificación
Si no dispone de registros detallados, empiece por placa y fotos de piezas usadas para que los ingenieros determinen las mediciones y planos adicionales necesarios.
Identificación del equipo
Marca, modelo completo, número de serie y fotos de placa.
Posición de instalación
Posición de etapa del rotor, fotos del conjunto y relaciones con piezas contiguas.
Referencias de piezas y planos
Plano OEM, muestra, revisión del plano o datos de modelo del repuesto existente.
Dimensiones clave
Diámetro exterior, espesor, interfaz de eje, tipo de unión y dimensiones remanentes tras desgaste.
Material actual
Construcción de acero, recubierta de caucho, poliuretano u otra, con propiedades conocidas.
Condiciones de operación
Medios de molienda, velocidad, concentración de pulpa, tamaño de partícula, caudal y tiempo hasta fallo.
Explore modelos instalados, equipos y materiales
Use la ruta OEM para identificar modelos y plano y la ruta general de equipos para revisar funciones y materiales. Reúna aquí los datos para revisión técnica y cotización.
