Rodillos industriales, bandajes & superficies de rodillos
Rodillos industriales, camisas y superficies de desgaste
Sistemas de rodillos para conminución a alta presión, molienda, laminación de metales y apoyo a baja velocidad
Las superficies HPGR, camisas de trituradoras de rodillos, rodillos de molinos verticales, rodillos de apoyo de hornos y rodillos de trabajo de laminadores comparten el término rodillo, pero difieren en cargas, función superficial, materiales, precisión y normas de inspección. Esta página agrupa los productos según la función del equipo; los rodamientos, sellos y ejes de rodillos pertenecen a categorías separadas.
Productos principalesRodillos macizos, camisas, bandajes, superficies de desgaste, camisas segmentadas, llantas de horno y rodillos de apoyo
Alcance de equiposHPGR, trituradoras de rodillos, molinos verticales, hornos rotatorios, laminadores, molinos de azúcar y alimentadores
Relaciones principalesDiámetro y perfil del rodillo, estructura superficial, holgura de contacto, cargas, alineación de ejes y accionamiento
Requisitos de identificaciónModelo completo, plano, tipo de superficie, mediciones de piezas usadas, mapas de desgaste y condiciones de operación
Alcance de la categoríaIdentificación del tipo de rodillo Macizos, con camisa o segmentados; fijos o flotantes; de trabajo, apoyo o guía Referencias geométricas Diámetro exterior, ancho de cara, perfil, conicidad, agujero, chavetas, bridas y disposición de orificios Sistema superficial Superficie lisa, dentada, con pernos de desgaste, con recargue soldado, compuesta, recubierta de caucho o con rugosidad especificada Condiciones de funcionamiento del conjunto Separación entre rodillos, presión, velocidad, carga desigual, material procesado, temperatura, refrigeración y lubricación
Determine la función del rodillo antes de su superficie, cuerpo y piezas de contacto
Esta categoría incluye rodillos de trituración o molienda, camisas o bandajes reemplazables, llantas y rodillos de apoyo de equipos rotativos y rodillos de trabajo y guía de laminadores. Los ejes, rodamientos, carcasas, sellos, sistemas de carga hidráulica y engranajes de accionamiento tienen sus propias categorías de repuestos.
Los diámetros, perfiles y superficies de piezas usadas suelen estar desgastados. Establezca las referencias de diseño antes de copiarlos y compruebe los rodillos de contacto, la separación, la distancia entre centros, la alineación, el sentido de giro, las cargas y el margen de reparación permitido.
Trituración y molienda
Rodillos de trabajo para HPGR, trituradoras de rodillos y molinos de carbón y verticales
Las superficies de trabajo contactan directamente con el material. La estructura superficial y el material deben corresponder al tipo de equipo y al mecanismo de desgaste.
Superficies y bandajes de rodillos HPGR
Los rodillos fijo y flotante forman un lecho de material a alta presión. Compruebe el diámetro, el ancho, los pernos de desgaste o el recargue soldado, la protección de bordes y el control de inclinación.

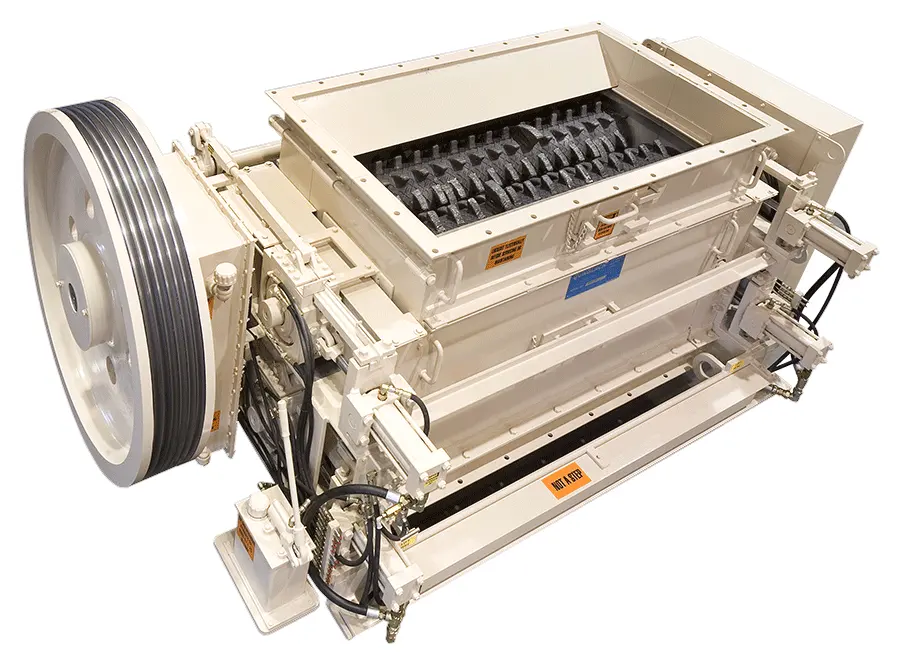

Carcasas y camisas de trituradoras de doble rodillo
Se montan alrededor del cuerpo del rodillo para triturar directamente el material. Compruebe las superficies lisas o dentadas, la construcción maciza o segmentada, la separación entre rodillos y la fijación.
Segmentos de carcasa y dientes de trituradora de doble rodillo
Proporcionan secciones reemplazables de la superficie de trabajo. Compruebe el número de segmentos, su posición circunferencial, las juntas, las fijaciones, el perfil de dientes y los números de conjuntos emparejados.
Carcasas y superficies de trituradoras de rodillo excéntrico
El rodillo excéntrico y la pared de trituración forman una separación variable. Compruebe las zonas superficiales, la relación excéntrica, la holgura y el sentido del flujo de material.

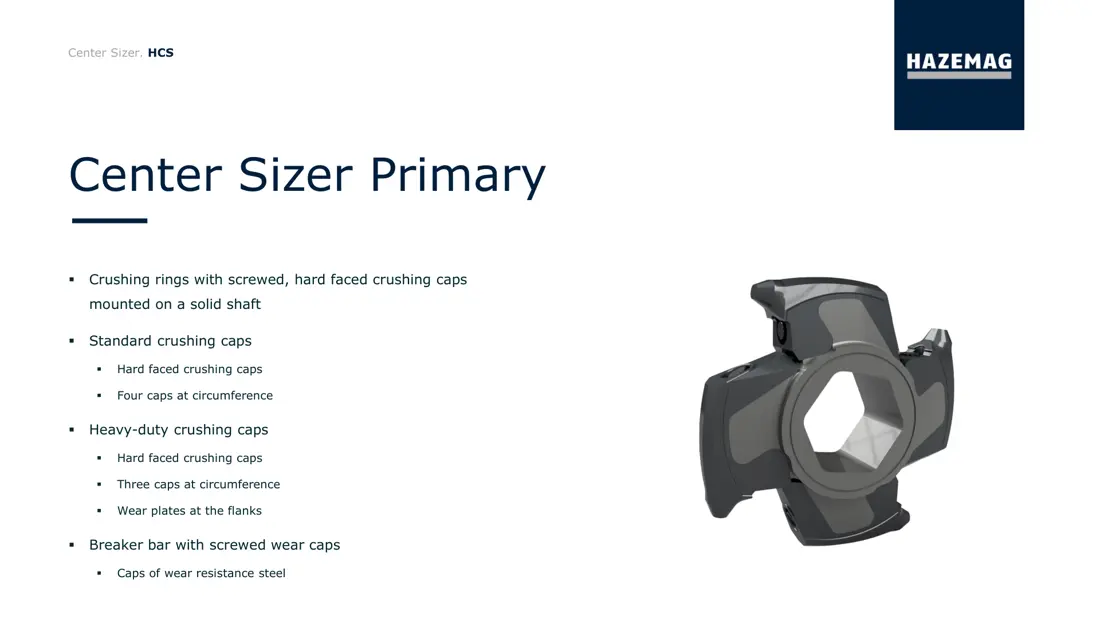

Cuerpos de rodillo de sizers de minerales
Sostienen anillos, capuchones o segmentos dentados y transmiten par. Identifique por separado el cuerpo del rodillo, los dientes reemplazables y el eje principal y luego compruébelos como sistema.
Rodillos y bandajes de molienda de molinos de carbón
Trituran carbón contra la mesa de molienda. Compruebe el tipo de molino, el número de rodillos, el perfil, la conicidad de montaje, el material y el estado de la mesa correspondiente.
Conjuntos de rodillos y bandajes de molino vertical
Forman con la mesa la zona de molienda del lecho de material. Compare el tipo de molino OEM, el número de rodillos, el método de carga, el perfil del bandaje y la mesa.
Camisas de rodillo de molino vertical
Proporcionan una superficie de desgaste reemplazable. Compruebe la construcción segmentada o de una pieza, las superficies de contacto, la sujeción, el perfil de desgaste y el espesor restante.
Apoyo de equipos rotativos y procesamiento industrial
Sistemas de rodillos de hornos, laminadores y molinos de azúcar
Las cargas pesadas a baja velocidad, la laminación precisa de metales y la trituración de fibras imponen distintos requisitos de carga y superficie.
Llantas y anillos de rodadura de hornos rotatorios
Transmiten las cargas de la carcasa a los rodillos de apoyo. Compruebe la construcción de una pieza o dividida, los diámetros interior y exterior, el ancho, las placas de apoyo, las interfaces de carcasa y el movimiento axial.
Rodillos de apoyo de horno rotatorio
Ruedan contra la llanta y sostienen la carcasa. El diámetro, el perfil, la alineación, la banda de contacto, los rodamientos y las cimentaciones determinan conjuntamente la vida útil.
Rodillos de empuje de horno rotatorio
Controlan la posición axial de la carcasa. Compruebe las caras de contacto, la dirección de empuje, la disposición de rodamientos, las referencias de montaje y el equilibrio axial del horno.

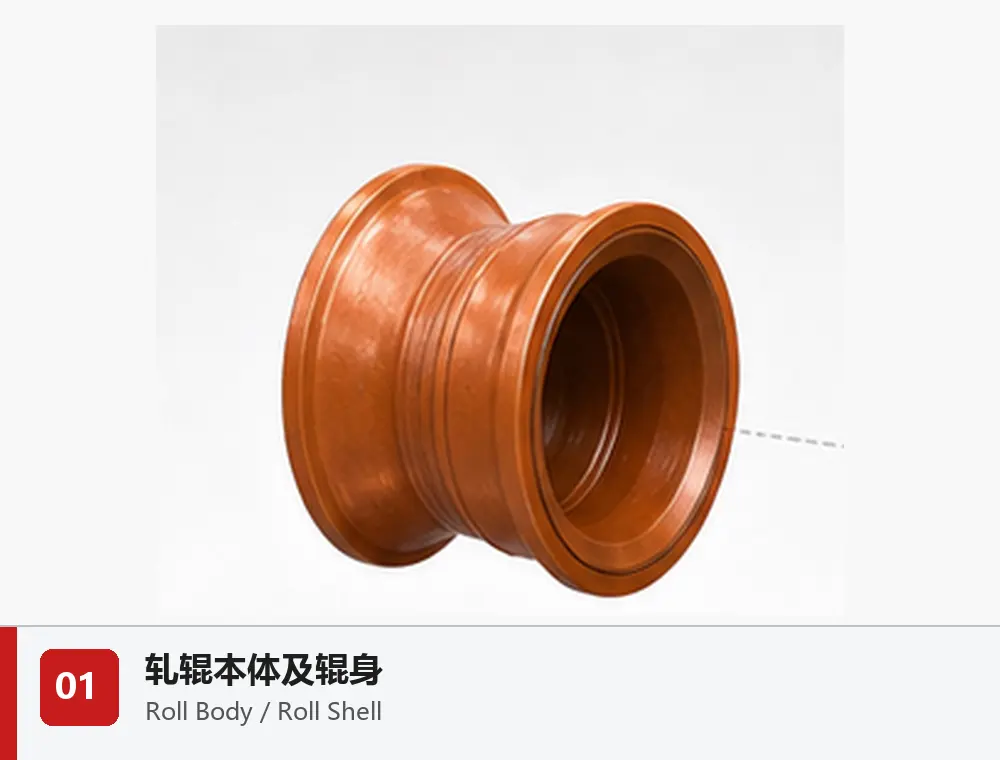

Cuerpos y tablas de rodillos
Deforman directamente el metal o sostienen los rodillos de trabajo. Distinga los rodillos de trabajo, intermedios y de apoyo y compruebe las curvas de perfil y la calidad superficial.

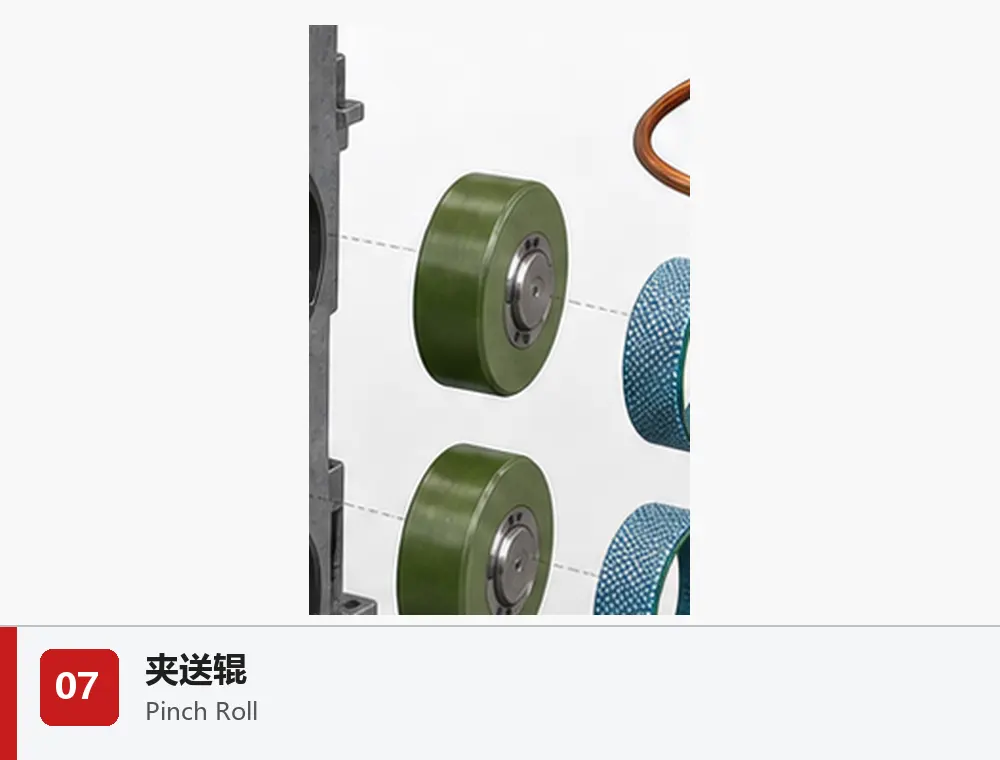

Rodillos de arrastre
Sujetan y transportan el material laminado. Compruebe el diámetro, el ancho de cara, el recubrimiento o la superficie de desgaste, la fuerza de apriete, la velocidad y la refrigeración.
Camisas de rodillos de molinos azucareros
Se montan sobre el núcleo del rodillo para triturar caña de azúcar. Compruebe diámetro exterior, longitud, ranuras, drenaje de jugo, ajuste por contracción o unión mecánica y desgaste corrosivo.
Dientes y ranuras de rodillos de molinos azucareros
Proporcionan superficies de agarre, trituración y drenaje de jugo. Compruebe perfil del diente, sentido de la hélice, paso de ranura, reparación por soldadura y rodillos conjugados.
Apoyo y transporte
Rodillos de apoyo de alimentador de placas
Los rodillos de apoyo no trituran material. Las prioridades son el ajuste entre rueda y pista, sellos, rodamientos, alineación y control de contaminación.
Rodillos de apoyo de alimentador de placas
Sostienen las pistas de las cadenas y las placas móviles. Compruebe banda de rodadura, pestaña, eje, rodamientos, sellos, altura de montaje y alineación de ambas pistas.
Materiales y procesos
Diseño por zonas del cuerpo portante y la superficie de trabajo
Un rodillo puede combinar un cuerpo tenaz, superficie resistente al desgaste, insertos, recargue por soldadura o camisa reemplazable.
Fallos y relaciones del sistema
Relación del desgaste de rodillos con alimentación, cargas y alineación
El desgaste anormal del rodillo suele revelar problemas en rodillos conjugados, rodamientos, carga o distribución del material.
| Symptoms | Comprobaciones prioritarias | Riesgos asociados |
|---|---|---|
| Desgaste desigual en el centro o los bordes | Distribución de alimentación, efectos de borde, separación entre rodillos, alineación, perfil y rodillo conjugado | Menor capacidad, carga circulante y sobrecarga local |
| Insertos desprendidos o rotos | Material de insertos, ajuste del alojamiento, fuerza de inserción, apoyo del cuerpo, objetos extraños y cargas de borde | Daño del bandaje y fallo en cascada de insertos adyacentes |
| Grietas o desprendimientos de la camisa | Impacto, tenacidad del material, tratamiento térmico, tensiones residuales, ajustes y recargue por soldadura | Desequilibrio, daño de carcasa y parada no programada |
| Banda de contacto anormal del llanta o rodillo de apoyo | Eje del horno, posición del rodillo de apoyo, ovalidad del llanta, deformación de carcasa y lubricación | Movimiento axial, sobrecalentamiento de rodamientos y cargas anormales en la cimentación |
| Superficie o planitud anormal del producto laminado | Perfil del rodillo, desgaste, rugosidad, separación, flexión o desplazamiento de rodillos y refrigeración | Defectos del producto, frecuencia de cambio de rodillos y fatiga de la tabla |
Consultas y control de calidad
Información para suministro de rodillos industriales
Aporte información de la máquina y del sistema conjugado para evitar copiar únicamente piezas desgastadas.
Equipo y posición
OEM, modelo completo, número de serie, lado fijo o flotante, posición superior/inferior o izquierda/derecha y número de montaje.
Planos y estructura
Datos de conjunto y de modelos individuales, construcción maciza, segmentada o con camisa, uniones, diámetro interior, bridas y fijación.
Datos de la superficie de trabajo
Diámetro exterior de diseño, anchura, perfil, dientes, insertos o recargue, rugosidad y margen de reparación permitido.
Materiales y procesos
Cuerpo, capa de trabajo, capa endurecida, interfaces del compuesto, tratamiento térmico, dureza y ensayos no destructivos.
Compatibilidad y montaje
Rodillo conjugado, separación entre rodillos, distancia entre centros, alineación, rodamientos, carga, sentido de giro, equilibrado y juegos emparejados.
Condiciones de operación y modos de fallo
Material procesado, presión, velocidad, temperatura, refrigeración, vibración, mediciones de desgaste y vida útil actual.
Referencias técnicas públicas: La información de Metso HRC describe rodillos HPGR fijos y flotantes que comprimen un lecho de material con superficies provistas de insertos de carburo de tungsteno. La información de trituradoras de doble rodillo TAKRAF trata el cuerpo, segmentos de trituración reemplazables y liberación de intriturables como un sistema. La información de equipos rotativos FLS agrupa llantas, rodillos de apoyo y empuje, posiciones de rodamientos y alineación en inspecciones coordinadas. Primetals distingue rodillos de trabajo, intermedios y de apoyo, y emplea sus perfiles y disposición para controlar la planitud.Serie Metso HRC · Trituradoras de doble rodillo TAKRAF · Piezas de equipos rotativos FLS · Tren de laminación en caliente Primetals
