01
螺旋搅拌器
Screw / Impeller Agitator
在磨腔内传递能量并推动介质和矿浆循环。核对总长、直径、螺距、旋向、轴接口、分段结构和安装方向。
材料核对：耐磨合金钢、高铬铸铁、陶瓷或复合耐磨结构按磨粒磨损、冲击、矿浆腐蚀和维护方式确认。
进入统一零部件页 →
OEM 单一设备页
已确认型号、耐磨系统与核心备件在一页完成
现有官方成果资料可确认 CSM-1120；其余候选 CSM 型号和功率范围缺少逐项可追溯依据，本页不把它们作为确认数据公开。
CSM-1120已核实公开型号
8耐磨与筛分件入口
2轴承与密封入口
1统一询价闭环
标准型号与核心尺寸
CSM 已确认型号与核心识别字段
CSM-1120 用于装机检索；制造前仍须核对磨腔、搅拌器、筒体、驱动、轴系和图纸版本。
| 型号 | 公开确认状态 | 核心尺寸 | 制造前必须核对 |
|---|---|---|---|
| CSM-1120 | 中信重工官方成果资料可核 | 磨腔、搅拌器和筒体尺寸以项目图纸为准 | 项目、铭牌、总图、驱动、轴系、衬板和图纸版本 |
本地候选清单 CSM-150 至 CSM-5300 的逐项功率与规格仍待原厂目录核验，本页暂不将其公开为确认型号表。
耐磨件区
搅拌器、筒体、底板、进排料与筛分耐磨系统
不同位置对应高线速度磨损、矿浆冲刷、局部冲击、腐蚀或堵塞风险，材料和制造工艺分别确认。
02
螺旋叶片端部耐磨件
Screw Tip / Flight Tip
保护螺旋叶片外缘和端部高线速度区域。核对位置、左右或旋向、曲率、厚度、孔系、分段和搅拌器接口。
材料核对：高铬铸铁、耐磨合金钢、硬质合金或陶瓷复合结构按局部磨损、冲击和更换方式确认。
进入统一零部件页 →
03
磨机筒体衬板
Mill Shell Liner
保护磨腔筒体内壁。核对分块、圈层、弧度、板厚、孔系、上下位置和与搅拌器的运行间隙。
材料核对：高铬铸铁、合金钢、橡胶、聚氨酯或陶瓷复合衬板按磨粒磨损、矿浆和冲击确认。
进入统一零部件页 →
04
底板 / 基座衬板
Bottom Plate / Base Liner
保护磨腔底部和循环转向区域。核对内外径、分块、厚度、中心孔、孔系、支承面和排料接口。
材料核对：高铬铸铁、耐磨合金钢、陶瓷或复合结构按沉积、磨损、冲击和装配方式确认。
进入统一零部件页 →
05
进料溜槽衬板
Feed Chute Liner
保护进料溜槽和落料冲击区域。核对料流方向、分块、板厚、曲面、孔系、落差和磨腔接口。
材料核对：调质耐磨钢板、高铬铸铁、橡胶或复合结构按落料冲击、磨粒磨损和矿浆确认。
进入统一零部件页 →
06
排料管衬板
Discharge Pipe Liner
保护排料管路受矿浆冲刷和磨粒磨损区域。核对内外径、长度、弯角、法兰、接口、流向和可更换结构。
材料核对：高铬铸铁、橡胶、聚氨酯、陶瓷或复合管衬按流速、粒度、腐蚀和压力确认。
进入统一零部件页 →
07
内部筛分筛板
Internal Classifying Screen
位于内部物料分级或介质控制位置。核对位置、开孔、筛缝、外径、厚度、支架、旋向和相邻通道。
材料核对：耐磨不锈钢、合金钢、聚氨酯或复合筛板按粒度、磨损、腐蚀和堵塞风险确认。
进入统一零部件页 →

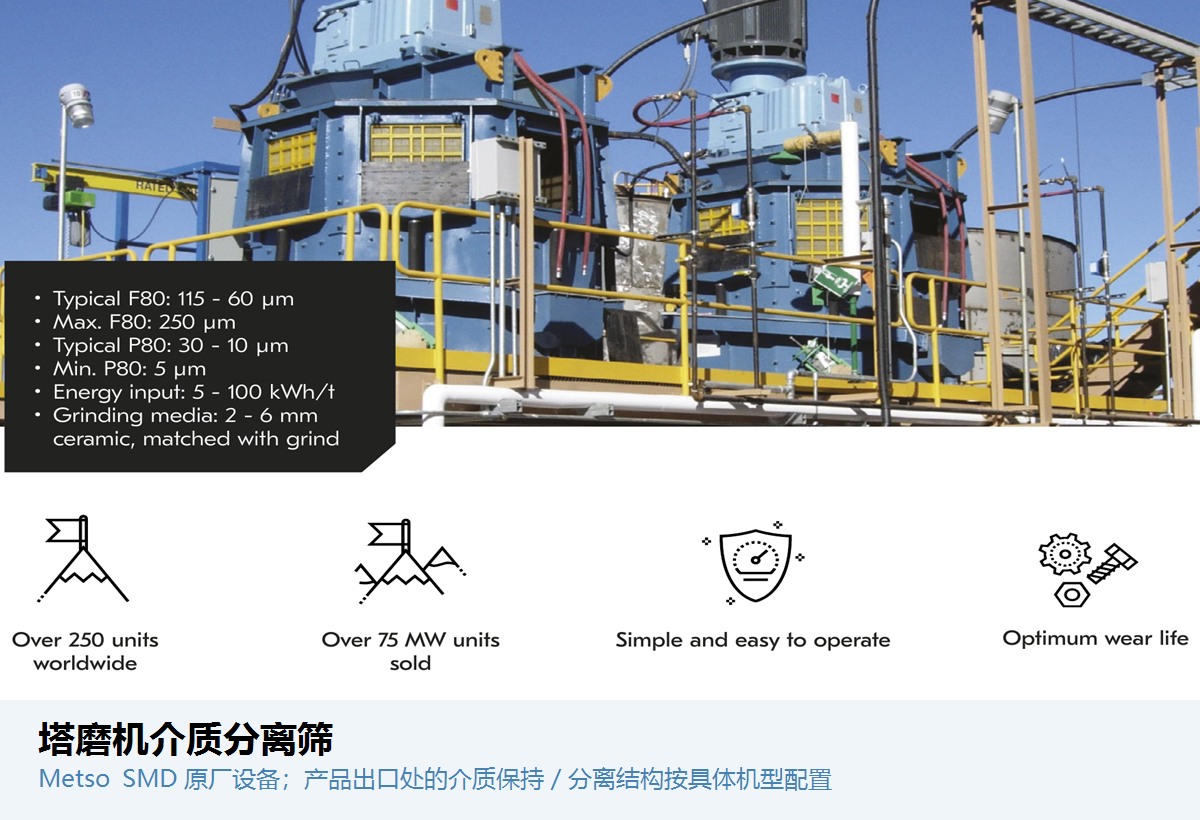

08
介质分离筛
Media Separation Screen
限制磨矿介质进入排料系统。核对筛缝、开孔率、外径、支承、安装方向、介质尺寸和磨损记录。
材料核对：耐磨不锈钢、合金钢、聚氨酯或复合筛分结构按介质、磨损、腐蚀和堵塞确认。
进入统一零部件页 →备件区
轴承衬套与轴封备件
轴承与密封按完整型号、轴径、座孔、配合、公差、载荷、转速、润滑、冲洗、介质和温度分别核对。
01
轴承衬套
Bearing Sleeve
支承旋转轴系并保持规定间隙。核对轴径、座孔、内外径、长度、法兰、油槽、配合、公差和润滑。
材料核对：轴承铜合金或原设计滑动轴承材料按面压、转速、温升、矿浆隔离和润滑确认。
进入统一零部件页 →
02
轴封
Shaft Seal
隔离矿浆、粉尘和润滑介质。核对轴径、沟槽、端面或唇口结构、压力、温度、转速、介质和冲洗方式。
材料核对：NBR、HNBR、FKM、PTFE、聚氨酯或机械密封材料按介质、压力、温度和转速确认。
进入统一零部件页 →图号与备件号
CSM 图号和第三方备件号确认入口
现有公开资料没有可逐项追溯到 CSM-1120 安装位置和图纸版本的零件号表，因此不推算编号。
使用规则：只发布可追溯到型号、项目、安装位置和原始依据的编号；OEM 图号与第三方备件号分栏保存。
公开依据
设备系列、确认型号与官方图片依据

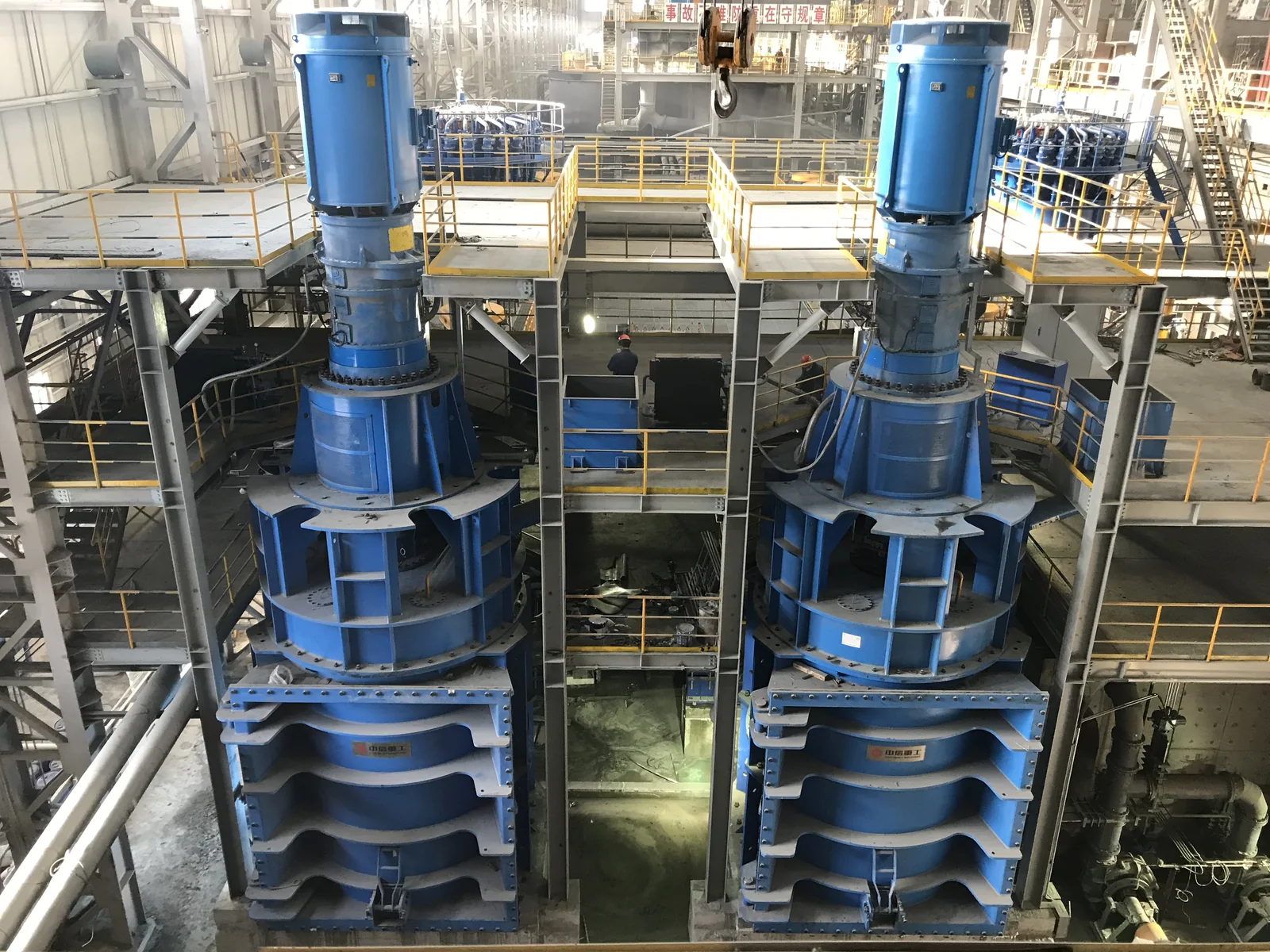

设备类别和图片来自中信重工官方矿山产品目录；CSM-1120 由中信重工官方成果资料确认。
为什么页面只列 CSM-1120？
当前可追溯的中信重工官方成果资料能够确认 CSM-1120；其他候选型号和功率范围尚缺逐项原厂依据，因此不作为已确认数据公开。
搅拌器和螺旋叶片端部耐磨件能否只按外形替换？
不能。还须核对完整型号、总长、直径、螺距、旋向、轴接口、分段、运行间隙、材料、工艺和图纸版本。
没有图号时可以怎样确认 CSM 备件？
可提交铭牌、项目、磨腔和搅拌器照片、总图、安装位置、旧件、磨损记录和关键尺寸，再判断识别、测绘和制造条件。
