Роторные экскаваторы TAKRAF модели и запасные части

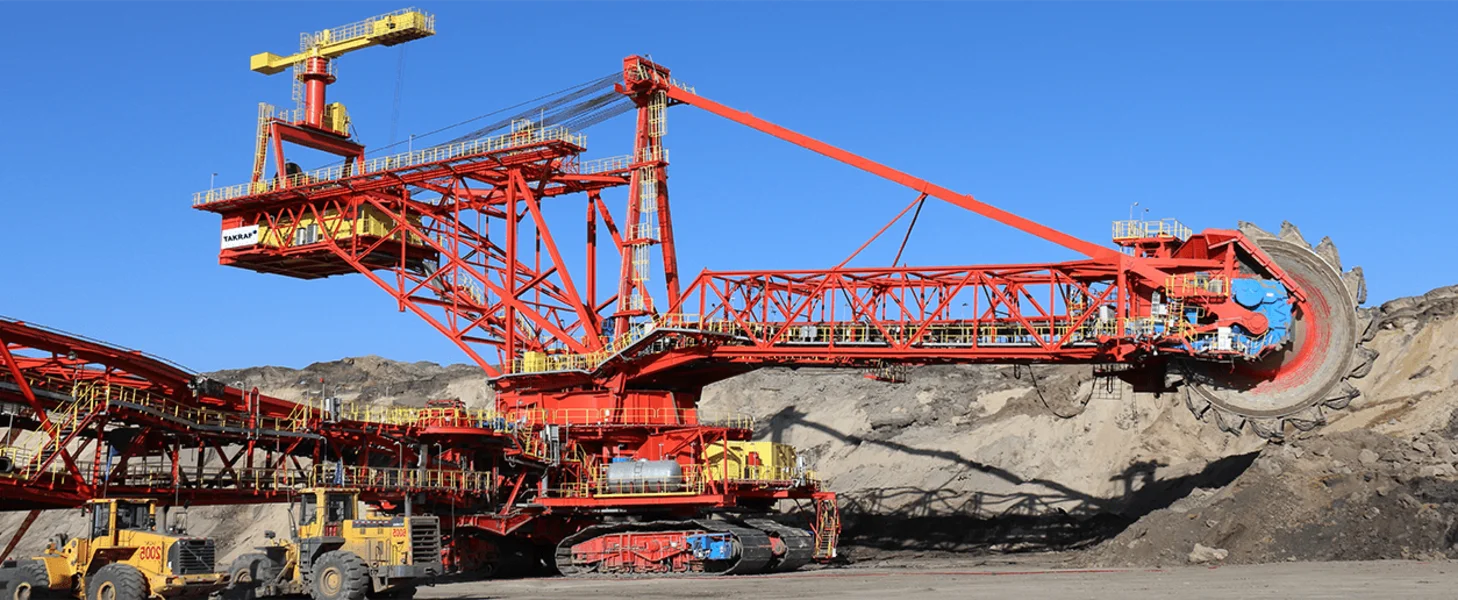

Галерея страницы TAKRAF: ориентир для определения ротора, стрелы, поворотной платформы и пути транспортирования материала.

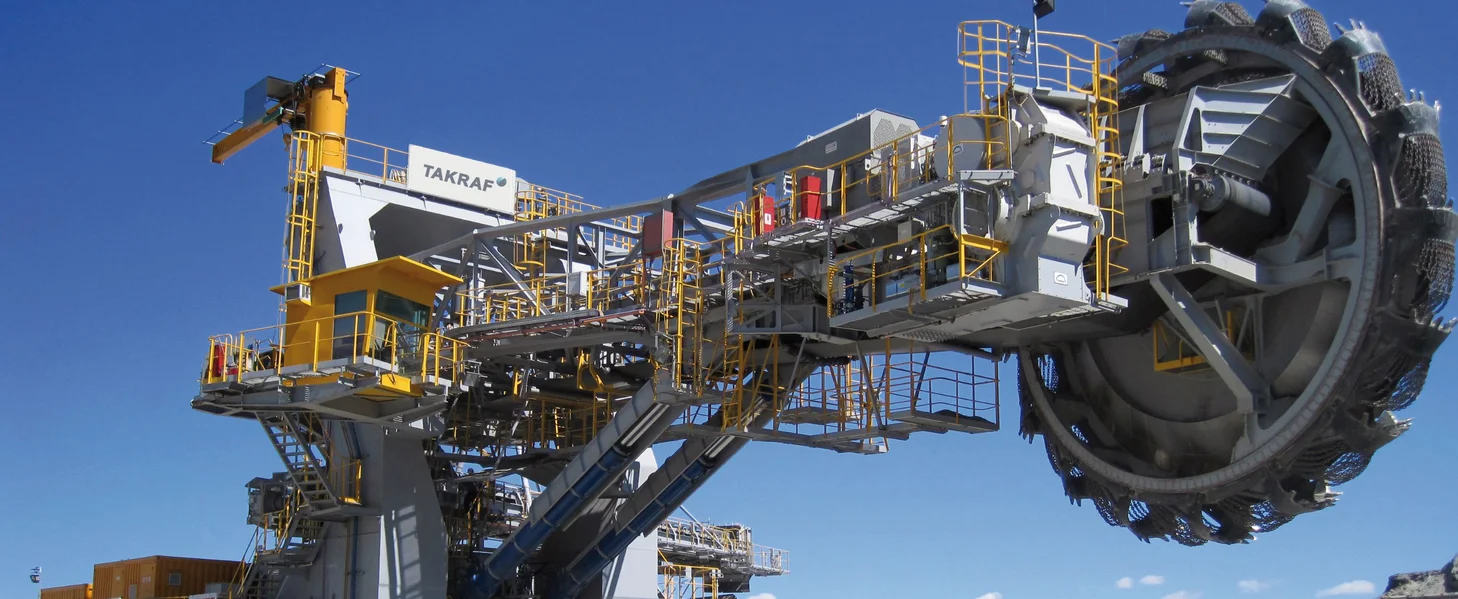

Галерея страницы TAKRAF: общий вид компактного роторного экскаватора в проекте. Точную модель подтверждают по шильдику и проектным материалам.

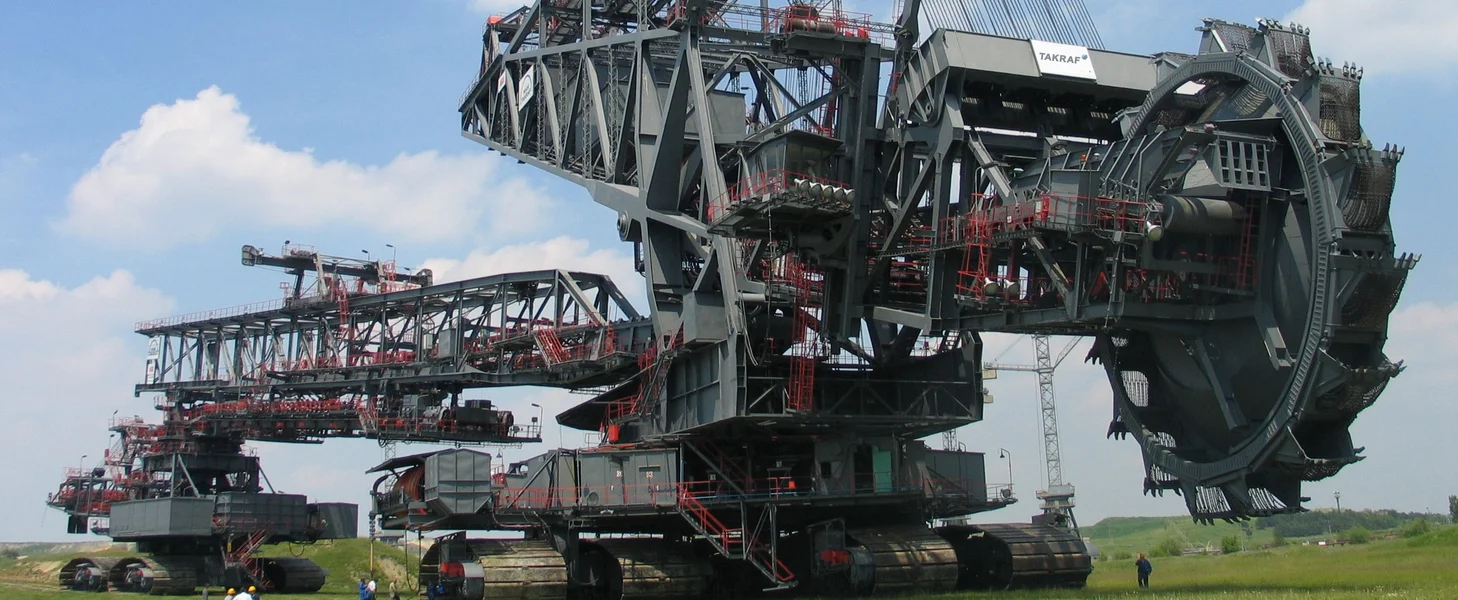

Галерея страницы TAKRAF: общий вид установки SRs 4000 для определения положения ротора, стрелы и перегрузочной системы.

Оборудование OEM

От опубликованных установок к запчастям ротора, приводов, поворотных узлов и конвейеров

Роторные экскаваторы TAKRAF — гусеничные машины непрерывного действия, обычно работающие совместно с конвейерами. Опубликованная конструкция включает ротор с ковшами, привод в головной части стрелы, поворотную платформу с противовесной стрелой, гусеничную ходовую часть и перегрузочную стрелу или погрузочный мост. Пласт, уступ и проектная комплектация влияют на сопряжения и номера деталей, поэтому требуется документация фактической установки.

>500 машин Опубликованный парк TAKRAF

350–19,000 m³/h Опубликованный диапазон производительности

5–50 m Опубликованный диапазон высоты уступа

3 изображения Изображения машин изготовителя на странице

Стандартные модели и основные размеры

Опубликованные проектные модели, основные размеры и производительность

Приведены только модели и размеры, непосредственно прослеживаемые до актуальных страниц изготовителя, проектных справок или официальных исторических статей. Обозначение SRs, вместимость ковша, размеры ротора, тип ковша, привод и конвейеры сверяют по проекту; одно название не подтверждает взаимозаменяемость.

Опубликованная модель / серия	Опубликованные размеры или производительность	Проект и особенности идентификации	Временная привязка
SRs(K) 2000	Номинальная производительность 6,600 m³/h	Опубликованный проект системы Чжаханаоэр в Китае; проверяют погрузочный узел, ротор, путь транспортирования и номер проекта	Опубликованная проектная установка
SRs 2000	Проектная комплектация	Опубликованный проект вскрышных работ в Сербии; проверяют ротор, тип ковша, перегрузочную систему и редакцию чертежа	Опубликованная проектная установка
SRs(H) 1050.23/2.0	Компактное проектное исполнение	Опубликованный проект в Северной Македонии; полностью сохраняют суффикс модели, исполнение ротора и погрузочного узла	Опубликованная проектная установка
TAKRAF BWE 1,400 L	Вместимость ковша 1,400 L; разгрузочная стрела 34 m; привод ротора 2 × 750 kW	Опубликованный проект Neyveli в Индии; проверяют проектный шильдик, общий вид и номер оборудования	Проект введен в эксплуатацию в 2015
SRs 6300	Крупная историческая установка; официальные исторические материалы описывают ее строительство в 1970-х годах	Исторические шильдики, старые номера чертежей и последующие изменения сверяют отдельно по году и проекту	Историческая установка

Роторные экскаваторы — крупные машины проектного исполнения. В запросе укажите полную модель: Материал и термообработку выбирают с учётом условий эксплуатации с учётом условий эксплуатации. Контроль проводит инспектор на заводе; документы о качестве по каждой плавке прилагаются к поставке. Направьте чертежи или номера деталей — инженер предоставит предварительный диапазон стоимости в течение 24 часов.

Изнашиваемые детали

Идентификация зубьев, защиты кромки ковша, режущих кромок и перегрузочной футеровки

Зоны износа зависят от пласта, крупности, влажности, ударов и режима непрерывной работы. Здесь указаны подтвержденные категории деталей и возможные группы материалов; марки, термообработка, размеры и номера чертежей требуют документации конкретного проекта.

Зубья ковша и защита кромки

Устанавливаются на режущей передней кромке ковшей ротора. Проверяют сопряжение адаптера, позиционирование и фиксацию, тип ковша, направление резания, удары при разработке пласта и зоны износа. Фотографии помогают определить место, но не заменяют чертеж детали.

Выбор материала: Для зубьев и защиты кромки BWE в материалах указана износостойкая литая сталь. Марку, термообработку и твердость подтверждают по чертежам, старым деталям и условиям работы.

Высокомарганцовистая сталь Сведения о специальных сплавах

Перейти на общую страницу детали →

Режущие кромки и боковая защита ковша

Определяют передние кромки, боковины и возможные защитные плиты ковша. Проверяют тип ковша, толщину, шаг отверстий, сопряжения, наплавленную или литую конструкцию, направление демонтажа и номера соседних элементов корпуса.

Выбор материала: Возможную износостойкую систему выбирают по абразивности руды, ударам и конструкции основы. Конкретная марка сплава на публичной странице не предполагается.

Закаленная и отпущенная износостойкая плита Биметаллические композиты

Перейти на общую страницу детали →

Футеровка перегрузочного желоба стрелы

Определяют футеровку в местах перегрузки, падения и направления материала на конвейере стрелы. Проверяют поток, высоту падения, точку удара, налипание влажного материала, сегментацию, крепление и пространство для обслуживания.

Выбор материала: Материал футеровки выбирают по ударам, абразивному износу, скорости потока и риску забивания; один материал не задается как обязательное решение для всех проектов.

Сведения об износостойких стальных плитах Композитные износостойкие материалы

Перейти на общую страницу детали →

Запасные части

Запчасти привода ротора, поворотной опоры, конвейеров и гусеничной ходовой части

Материалы изготовителя относят привод ротора, поворотную опору, барабаны, гусеничную ходовую часть и перегрузочные конструкции к основным системам. Детали передач и несущие элементы проверяют совместно с общими видами, размерами сопряжений, парностью и проектной версией.

Привод ротора в сборе

Находится в головной части стрелы. Проверяют компоновку, мощность, сопряжения редуктора и соединений, концы валов, вращение, смазку и проектные чертежи; внешний вид или сокращенное название модели не являются основанием для замены.

Выбор материала: Материалы валов, зубчатых колес и соединительных деталей, термообработку и точность подтверждают по чертежам и нагрузкам.

Легированная сталь для деталей привода

Перейти в общий каталог запчастей →

Опорно-поворотный подшипник и привод поворота

Ключевая несущая и приводная система между поворотной платформой, противовесной стрелой и ходовой частью. Проверяют диаметр опоры, исполнение зубчатого венца, число зубьев и модуль, монтажные отверстия, смазку и комплектность.

Выбор материала: Материалы несущих элементов и зубчатых поверхностей определяют по чертежам, обозначению подшипника, термообработке и требованиям контроля.

Легированная сталь для деталей привода Сведения о подшипниковых медных сплавах

Перейти в общий каталог запчастей →

Барабаны и ролики конвейера стрелы

Роторные экскаваторы обычно связаны с конвейерными системами. Барабаны, ролики, подшипники и уплотнения уточняют по ширине ленты, размерам барабана, концам валов, подшипниковым корпусам, уплотнениям, натяжению и месту установки.

Выбор материала: Материалы вращающихся деталей и подшипниковых корпусов, обработку поверхности и тип уплотнений выбирают по нагрузкам, запыленности и условиям обслуживания.

Легированная сталь для деталей привода

Перейти в общий каталог запчастей →

Гусеничная ходовая часть и несущие конструкции

Гусеничная ходовая часть, нижние опорные конструкции, перегрузочные стрелы и погрузочные мосты зависят от проекта. Проверяют номера конструкций, чертежи несущих элементов, пальцы, втулки, требования к сварке и изменения на площадке.

Выбор материала: Конструкционную сталь, износостойкие плиты и материалы втулок отдельно согласуют с нагрузками, износом, сваркой и требованиями контроля.

Сведения об износостойких стальных плитах Сведения о материалах втулок

Перейти в общий каталог запчастей →

Номера чертежей и деталей

Сверка проектных чертежей, старых и сторонних номеров деталей

Номера деталей роторных экскаваторов зависят от проекта, периода выпуска, версии узла и модернизаций. Модель, система и место установки служат отправной точкой; после получения документов проверенные номера чертежей OEM или сторонних деталей сопоставляют в рамках проекта.

Передайте номер чертежа OEM TAKRAF или чертеж Проверьте проект, систему, место установки, редакцию чертежа и применяемость детали Передайте сторонний номер детали или фотографии старой детали Определите положение зубьев, футеровки, приводов, поворотных узлов, конвейеров или гусеничных деталей Передайте историю износа и требования к материалу Выберите способ изготовления с учетом пласта, уступа, материала, целевого ресурса и фактических отказов

Правило применимости: Применяемость устанавливают только после проверки модели, номера проекта или серийного номера, места установки, редакции чертежа и фактических сопряжений. Номера разных проектов или периодов модернизации не означают автоматической взаимозаменяемости.

Какие данные нужны для запроса запчастей роторного экскаватора TAKRAF?

Предоставьте полную модель, номер проекта или серийный номер, вместимость или тип ковша, положение в системе, номер чертежа OEM или редакцию, фотографии старой детали, основные размеры, материал и условия работы.

Можно ли заменять детали SRs 2000, SRs(K) 2000 и SRs(H) 1050.23/2.0 только по модели?

Нет. Это проектное оборудование; ковши, приводы, поворотные узлы, конвейеры, ходовая часть и модернизации могут отличаться. Необходима сверка проектных материалов и сопряжений.

Почему не приведены постоянные номера деталей OEM?

Номера крупного проектного оборудования обычно зависят от проекта, периода и версии узла. Чтобы не принять номера разных установок за взаимозаменяемые детали, соответствие устанавливают только после сопоставления номера чертежа, места установки и редакции.
