MMD Mineral Sizer 分级破碎机
按官方系列和典型尺寸确认装机,进入齿圈齿段、侧耐磨板、轴系、齿轮箱、轴承和型号信息。



系列、零件位置与型号信息集中在同一页
本页只保留与耐磨件、传动备件和按图制造直接相关的信息。MMD Sizer 的齿形、中心距、入料长度和驱动配置随物料与项目变化,制造前须用铭牌、完整型号、序列号、总图和图纸版本完成最终核对。
MMD Sizer 标准系列与典型尺寸
下表采用 MMD 当前官方产品页公开的系列与典型尺度。尺寸和重量随齿形、入料长度、中心距形式及驱动配置变化。
| Sizer 系列 | 官方典型高度 | 官方典型宽度 / 重量 | 核心识别范围 |
|---|---|---|---|
| 200 / 350 Series | 400 mm 整机高度 | 小型系列;其他尺寸按具体配置确认 | 较低处理量与较小出料粒度 |
| 500 Series | 615 mm 高 | 1870 mm 宽 / 约 12 t | 可配置为初级、二级或三级;固定中心距、可调中心距或单转子 |

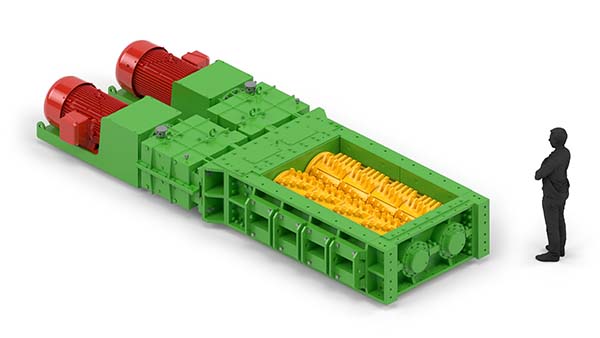

| 625 Series | 770 mm 高 | 2090 mm 宽 / 约 26 t | 常用于中等处理量的初级或二级破碎 |
| 750 / 850 Series | 1330 mm 高 | 2400 mm 宽 / 约 40 t | 用于更高处理量,可按齿形配置为初级或二级 |
| 1000 Series | 1590 mm 高 | 3020 mm 宽 / 约 60 t | 较大中心距;常与 750 系列二级设备组合 |

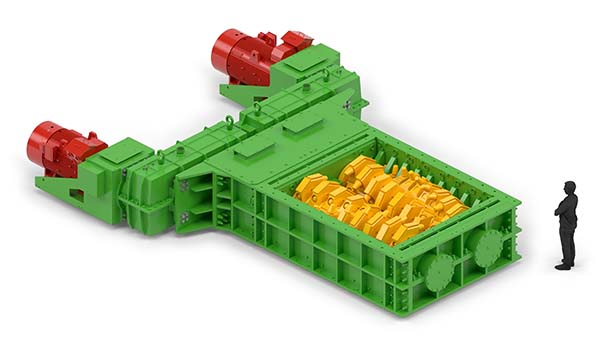

| 1300 Series | 1845 mm 高 | 3600 mm 宽 / 约 95 t | 面向高处理量剥离物及大型矿山物料 |
| 1500 Series | 2195 mm 高 | 宽度、重量按具体配置确认 | MMD 当前公开大型 Sizer 系列 |

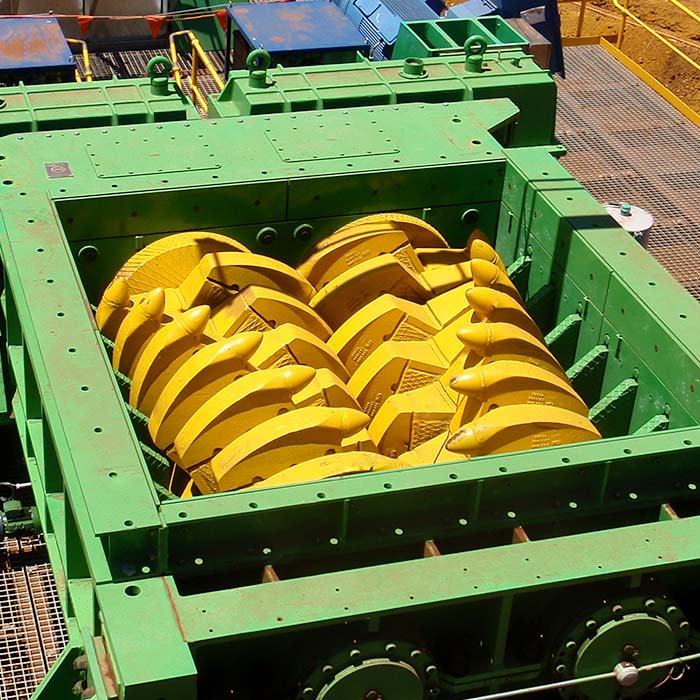

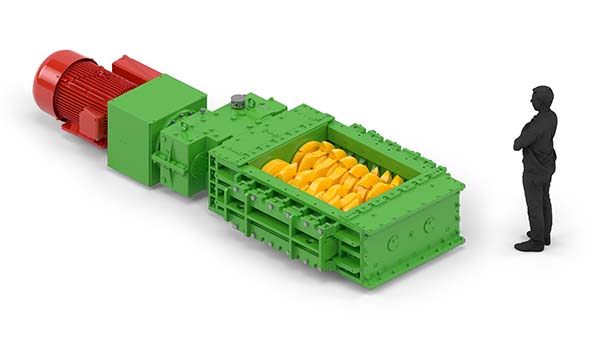

零部件位置图
图上编号与下表一一对应。

| 编号 | 部件 | 部位 | 适用型号 |
|---|---|---|---|
| 1 | 破碎轴总成 | 上部破碎腔内两根齿轴 | 500 Series(原厂图示配置) |
| 2 | 破碎齿 | 转子外周黄色齿列 | 500 Series(原厂图示配置) |
| 3 | 机架 | 齿轴外围绿色支承框架 | 500 Series(原厂图示配置) |
| 4 | 驱动总成 | 齿轴端部右侧的绿色驱动外壳 | 500 Series(原厂图示配置) |
破碎腔耐磨件与材料路径

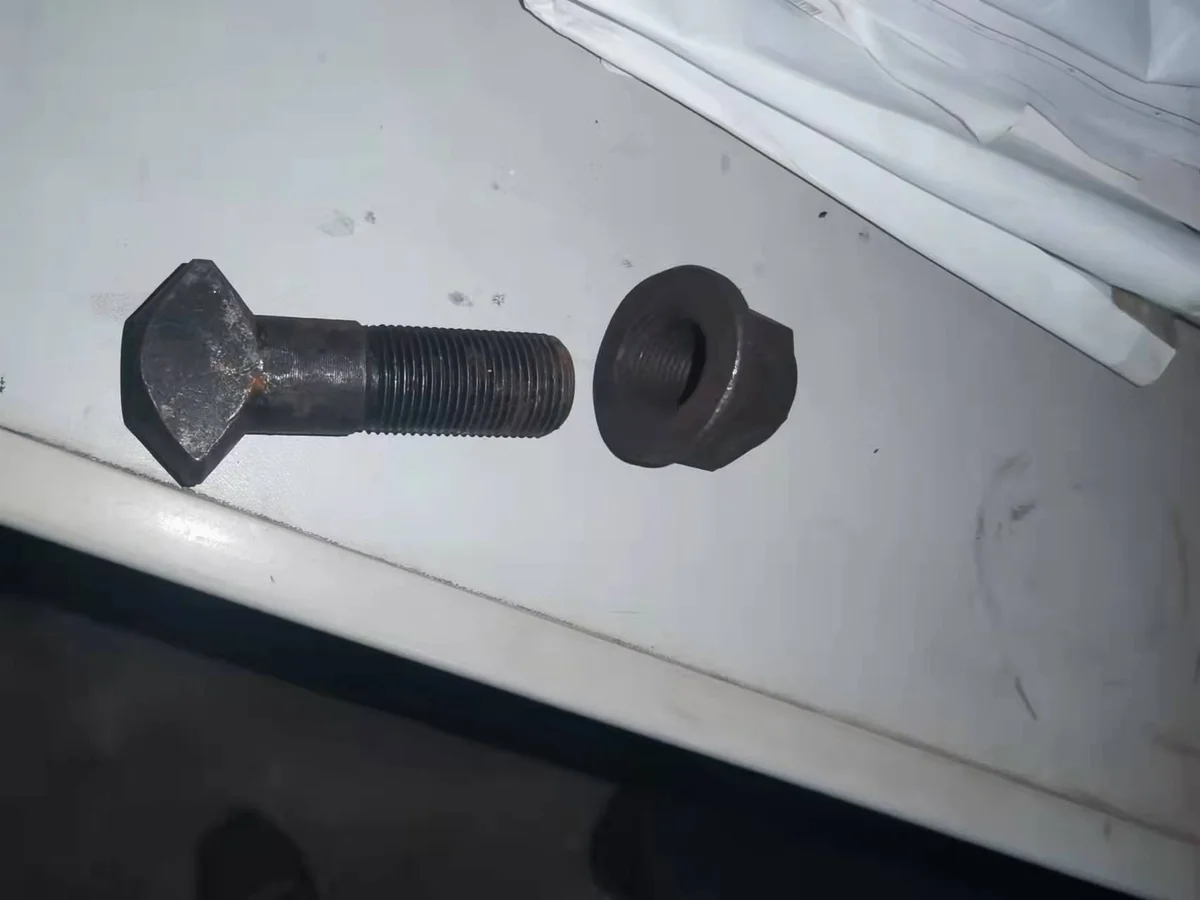

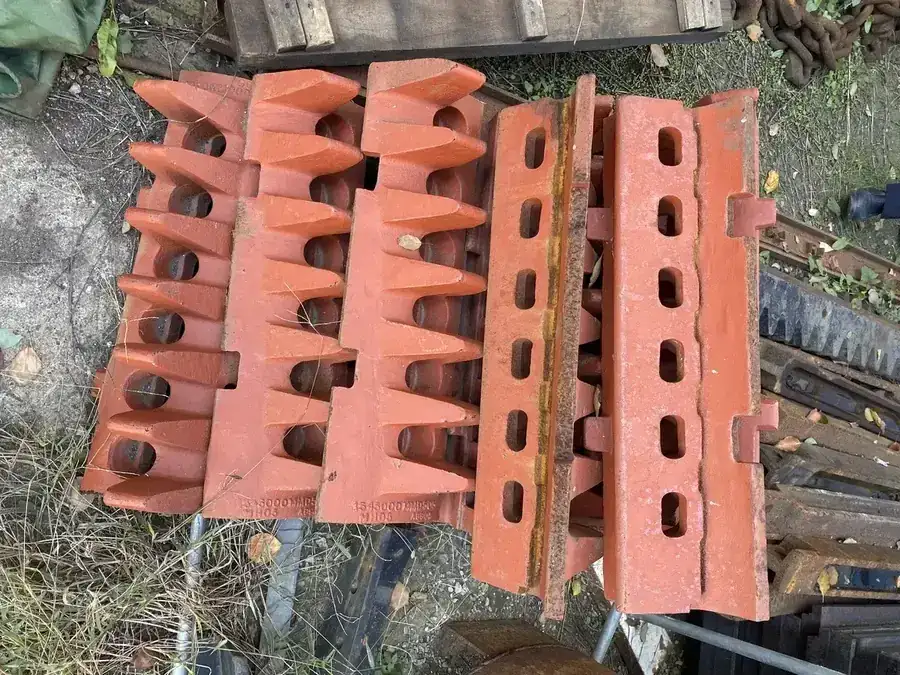

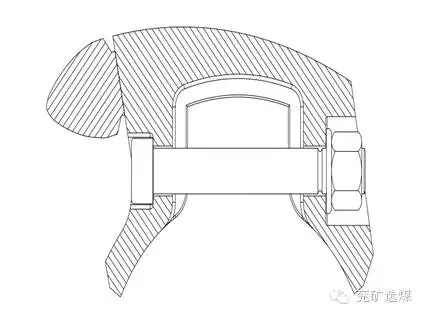

按安装位置区分齿圈齿段、齿帽、侧耐磨板、破碎梁、清料梳、固定件和辊壳;卡片链接到统一零部件及材料页。






轴系、支承和传动备件

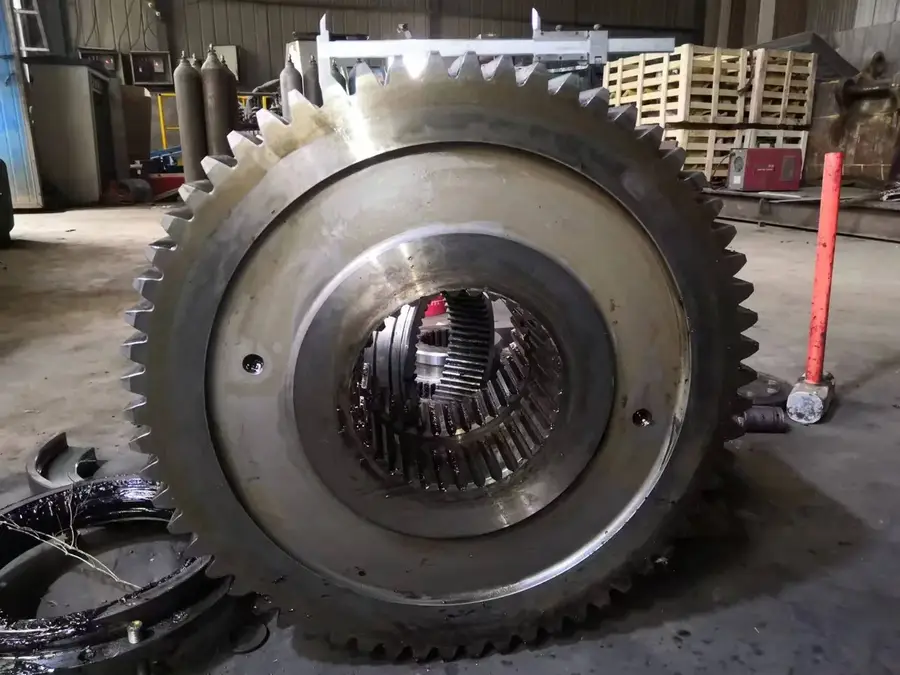

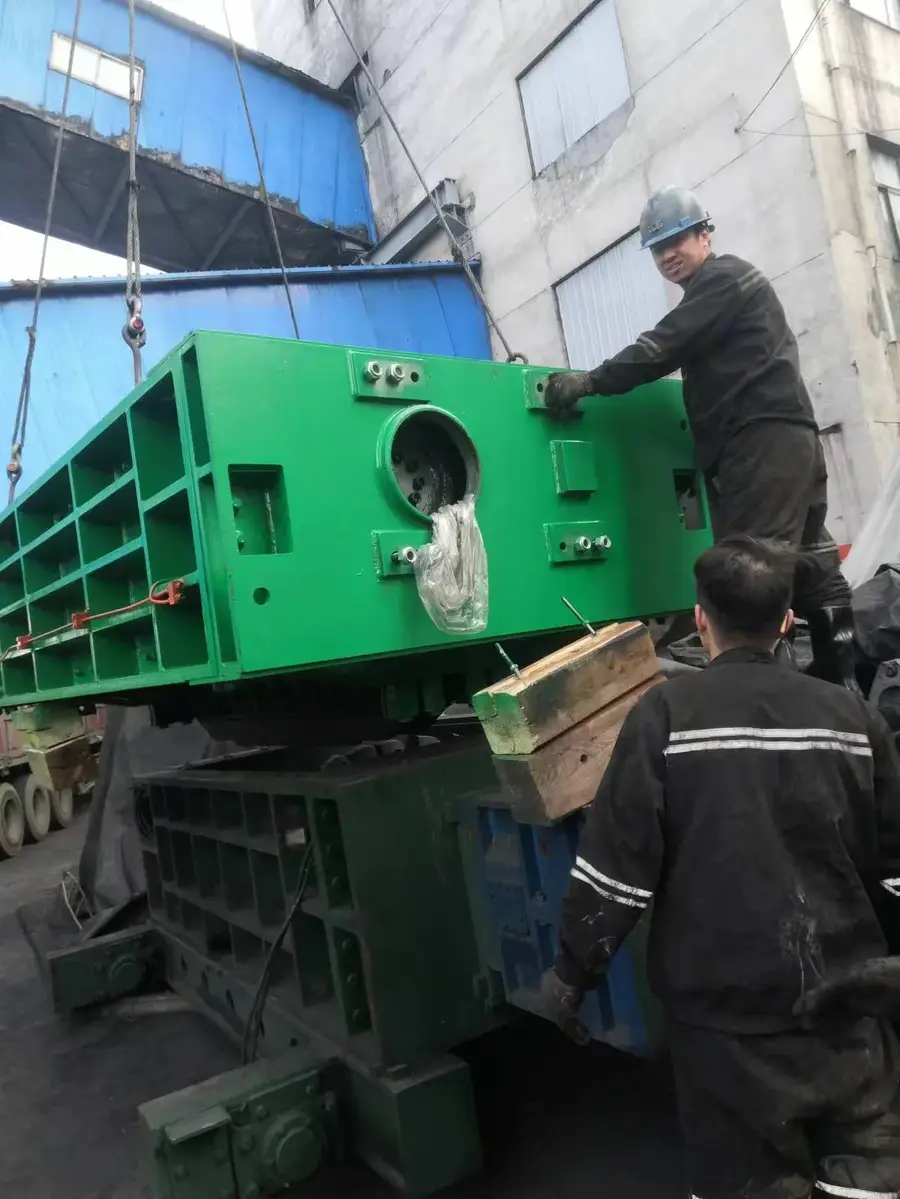

普通传动件单独列出。齿轮箱、联轴器、轴、轴承、轴承座和液力偶合器必须按完整装机接口核对。
型号、尺寸与历史依据
公开型号、典型尺寸与品牌历史采用 MMD 官方页面;型号信息采用已归档 IOM 和装机生产记录。
常见问题
只知道 MMD 625 能否直接确定齿段?
不能。还要确认轴位置、齿段角度、齿形排列、固定方式、序列号和图纸版本;本页编号用于缩小核对范围。
为什么 750 与 850 放在同一系列行?
MMD 当前官方 Sizer Range 将 750 / 850 作为同一展示档位;实际零件仍须按完整型号和项目配置区分。
材料能否仅按牌号直接替换?
不能。牌号只是初筛,必须同时核对零件位置、冲击与磨蚀工况、截面、热处理、硬度梯度、探伤和图纸要求。
