Identifique las especificaciones de MULTIROK 7 y MULTIROK 9 DUO, las configuraciones de rotor, las piezas de desgaste de la cámara y los repuestos de accionamiento mediante los datos técnicos de thyssenkrupp para instalaciones históricas.
MULTIROK 7 y MULTIROK 9 DUO pueden utilizar rotores abiertos o cerrados con un anillo de yunques o un lecho autógeno de material. La selección de piezas requiere el modelo completo, el número de serie y la configuración del rotor y de la cámara. Los datos operativos siguientes ayudan a identificar la máquina y no son dimensiones de fabricación de piezas.
Estos valores identifican la máquina y acotan la búsqueda de piezas. Los valores operativos reales dependen del servicio y de las propiedades del material; no deben utilizarse como dimensiones de fabricación de piezas.
| Model | Capacidad: rotor abierto / cerrado | Tamaño máximo de alimentación y diámetro del rotor | Identificación del accionamiento y de la máquina |
|---|---|---|---|
| MULTIROK 7 | 120–200 / 100–160 t/h | Tamaño máximo de alimentación 75 / 38 mm; diámetro del rotor 812 / 685 mm | Accionamiento por correa trapezoidal, 160 kW; 20 yunques con anillo de yunques; peso total sin motor: hasta 5.7 t con anillo de yunques, hasta 4.9 t con lecho de material |
| MULTIROK 9 DUO | 250–400 / 180–300 t/h | Tamaño máximo de alimentación 125 / 63 mm; diámetro del rotor 965 / 889 mm | Accionamiento por correa trapezoidal, 2 × 200 kW; 18 yunques con anillo de yunques; peso total sin motor: hasta 11.0 t con anillo de yunques, hasta 10.0 t con lecho de material |

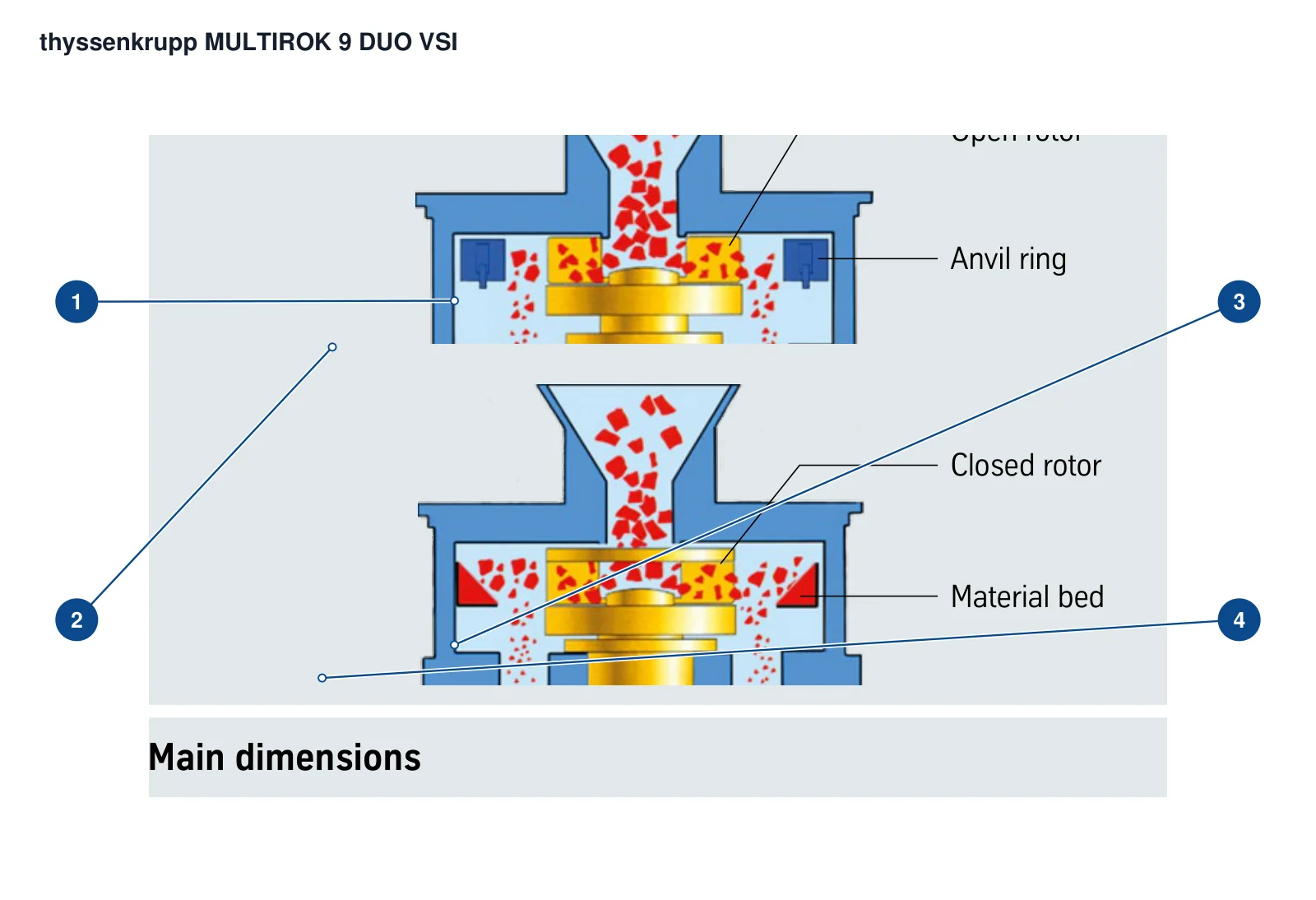

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Rotor abierto | Rotor central en la vista superior del modo de funcionamiento | MULTIROK 9 DUO: imagen superior con rotor abierto, inferior con rotor cerrado |
| 2 | Anillo de yunques | Anillo de impacto alrededor del rotor abierto | MULTIROK 9 DUO: imagen superior con rotor abierto, inferior con rotor cerrado |
| 3 | Rotor cerrado | Rotor central en la vista inferior del modo de funcionamiento | MULTIROK 9 DUO: imagen superior con rotor abierto, inferior con rotor cerrado |
| 4 | Lecho de material | Lecho de roca alrededor del rotor cerrado | MULTIROK 9 DUO: imagen superior con rotor abierto, inferior con rotor cerrado |
El diseño del equipo incluye puntas de carburo del rotor reemplazables, un anillo de yunques o lecho de material, placas de desgaste de la cámara, rodamientos de rodillos esféricos para servicio pesado y un accionamiento por correa trapezoidal. Los números de pieza, los materiales y las dimensiones deben corresponder a los planos de la máquina instalada.
Rotor & puntas de carburo
Compruebe el tipo de rotor, el diámetro, el sentido de giro, las posiciones de las puntas de carburo, el diseño de retención y las marcas de las piezas antiguas. Especifique los detalles del modelo y los grados de material a partir de los planos de la máquina instalada.
Ver detalles de la punta del rotor →Anillo de yunques, yunques & lecho de material
La cámara puede utilizar un anillo de yunques o un lecho autógeno de material. Compruebe la cantidad de yunques, los segmentos del anillo, las dimensiones de la cámara, el montaje y el perfil de desgaste; las piezas de desgaste de estas configuraciones no son intercambiables.
Ver detalles del conjunto de anillo de yunques →Placas de desgaste de la cámara de trituración
Identifique las posiciones superior, inferior y exterior de las placas de desgaste, la orientación izquierda y derecha, la distribución de agujeros, el espesor y las interfaces adyacentes. Especifique las propiedades del material según el plano, la abrasividad de la alimentación y el historial de fallos.
Ver detalles de la placa de desgaste →Soporte de rodamiento & accionamiento por correa trapezoidal
El soporte de rodamiento utiliza rodamientos de rodillos esféricos para servicio pesado con accionamiento por correa trapezoidal. Compare la designación del rodamiento, la holgura, la lubricación, el perfil de ranura de la polea, el diámetro, el agujero y el juego de correas emparejadas con la máquina instalada.
Ver detalles del soporte de rodamiento →Facilite la placa de características completa, el número de serie y los registros de la máquina; después identifique la configuración del rotor y de la cámara de trituración de MULTIROK 7 o MULTIROK 9 DUO.
No. Identifique el rotor abierto o cerrado, el anillo de yunques o lecho de material, el número de serie, los planos del rotor y la cámara, las marcas de piezas antiguas y las dimensiones reales.
MULTIROK aparece en la documentación histórica de productos de thyssenkrupp Industrial Solutions. El antiguo negocio minero de TK se incorporó a FLS en 2022; identifique las piezas mediante la placa de características original y la historia posterior del negocio.
Facilite el modelo completo, el número de serie, el rotor abierto o cerrado, la configuración de anillo de yunques o lecho de material, el plano, fotografías de piezas antiguas, dimensiones clave, material de alimentación y detalles de los fallos.
