Molino tubular de bolas con barrido de aire · 2006 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| KVS molino tubular de bolas con barrido de aire | KVS Kendal 15 5 ×22 1; KVS Kendal | 2006 | 71 |

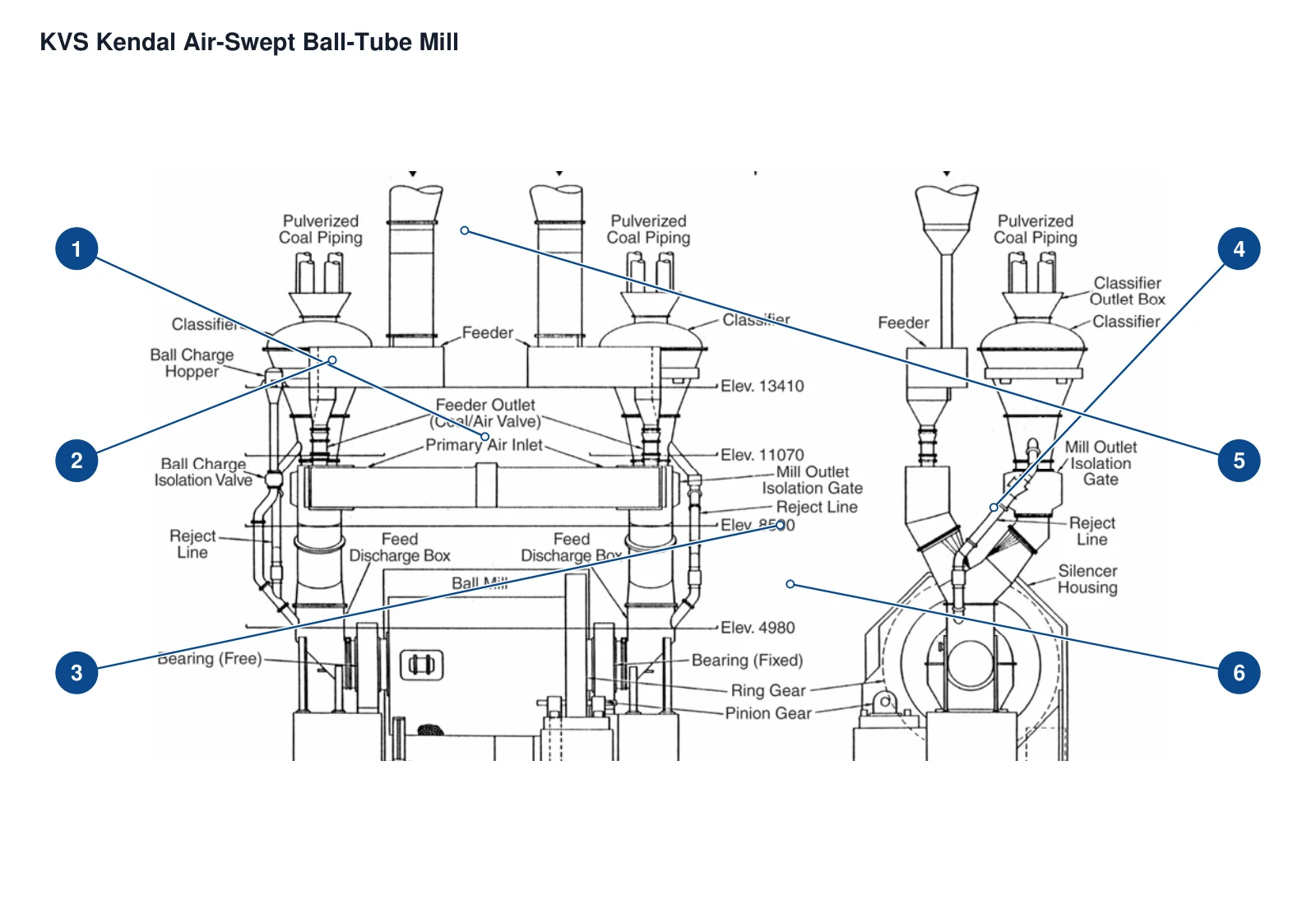

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cajas de alimentación / descarga | Caja de conexión en el extremo izquierdo del molino en la vista lateral | Kendal: instalación de molino tubular de bolas de doble extremo barrido por aire, 15ft 5in x 22ft 1in |
| 2 | Tolva de carga de bolas | Tolva de carga de bolas sobre el extremo izquierdo en la vista lateral | Kendal: instalación de molino tubular de bolas de doble extremo barrido por aire, 15ft 5in x 22ft 1in |
| 3 | Corona dentada | Perímetro exterior del extremo derecho del molino en la vista lateral | Kendal: instalación de molino tubular de bolas de doble extremo barrido por aire, 15ft 5in x 22ft 1in |
| 4 | Carcasa del silenciador | Envolvente del molino en la vista del extremo derecho | Kendal: instalación de molino tubular de bolas de doble extremo barrido por aire, 15ft 5in x 22ft 1in |
| 5 | Conductos de conexión del molino | Conducto de entrada desde la tolva de carbón en la vista lateral | Kendal: instalación de molino tubular de bolas de doble extremo barrido por aire, 15ft 5in x 22ft 1in |
| 6 | Rodamientos de los muñones | Soporte bajo el extremo del molino en la vista lateral | Kendal: instalación de molino tubular de bolas de doble extremo barrido por aire, 15ft 5in x 22ft 1in |
| Componente |
|---|
| Revestimiento de la caja de alimentación |
| Casquillo hueco |
| Bola de acero |
| Rodamiento del piñón |
| Reductor del accionamiento principal |
| Acoplamientos Falk de alta y baja velocidad |
| Depósito de aceite de lubricación forzada |
| Bomba de engranajes de lubricación forzada |
| Motor de accionamiento de la bomba de lubricación |
| Filtro de aceite de doble cesta |
| Enfriador tubular de aceite |
| Distribuidor de aceite dentro del reductor |
| Grupo de válvulas de alivio de presión de la lubricación forzada |
| Sistema automático de lubricación con grasa de la corona dentada |
| Electroválvula de aire para pulverización de grasa |
| Bomba de grasa de la corona dentada |
| Boquilla de atomización por aire de la corona dentada |
| Reductor de tornillo sin fin del accionamiento de giro |
| Motor del accionamiento de giro |
| Freno magnético y tambor de freno del accionamiento de giro |
| Acoplamiento del mecanismo de giro |
| Placa cerámica en la superficie de alto desgaste del clasificador |
| Revestimiento del tramo inclinado del tubo de retorno de polvo grueso |
| Capa de aislamiento térmico y acústico de la carcasa del silenciador |
| Puerta de acceso de la carcasa del silenciador |
| Tapa de inspección de la carcasa del silenciador |
| Válvula de aislamiento de la tolva de carga de bolas |
| Canaleta de la tolva de reposición de bolas |
| Ventilador de aire de sellado |
| Motor del soplador de aire de sellado |
| Grupo de silenciador y filtro de admisión del ventilador de aire de sellado |
| Acoplamiento dentado del ventilador de aire de sellado |
| Sello del eje del piñón |
| Anillo de sello hidráulico del piñón |
| Prensaestopas del eje del piñón |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Cuerpo de la caja de alimentación / descarga | Conexiones de entrada y salida; revestimiento registrado por separado |
| 2 | Cuerpo de la tolva de carga de bolas | Carga de bolas al molino; dos menciones de ball charge hopper agrupadas en una posición |
| 3 | Corona dentada | Lado del accionamiento, exterior de la carcasa del molino |
| 4 | Carcasa de insonorización | Carcasa de insonorización del molino |
| 5 | Conjunto de conductos de aire de conexión del molino | 3 trayectos: válvula de alimentación al molino, descarga del molino al clasificador, retorno de gruesos a la caja de alimentación |
| Revestimiento de la caja de alimentación | Lado de descarga de la caja de alimentación y placa de alimentación | |
| Casquillo del muñón hueco | Interior de los muñones de entrada y salida del molino | |
| Bolas de molienda de acero | Interior del tambor del molino | |
| Rodamiento del piñón | Apoyo del piñón de accionamiento | |
| Reductor del accionamiento principal | Cadena de accionamiento del molino; engranajes helicoidales de una etapa, capítulo 7 | |
| Acoplamientos Falk de alta y baja velocidad | Lados de alta / baja velocidad del accionamiento principal; dos posiciones del mismo tipo | |
| Tanque de aceite de lubricación forzada | Debajo del sistema de lubricación del reductor y los rodamientos del piñón | |
| Bomba de engranajes de lubricación forzada | Suministro de aceite a presión desde el tanque al reductor y los rodamientos del piñón | |
| Motor eléctrico de accionamiento de la bomba de lubricación | Accionamiento de la bomba de engranajes | |
| Filtro de aceite de doble cesta | Después de la bomba, antes del enfriador de aceite | |
| Enfriador de aceite tubular | Después del filtro; suministro de aceite al reductor principal y los rodamientos del piñón | |
| Distribuidor de aceite interno del reductor | Suministro de aceite dentro del reductor principal | |
| Bloque de válvulas de alivio de lubricación forzada | Derivación del filtro / enfriador y regulación de presión | |
| Sistema automático de lubricación por pulverización de grasa de la corona dentada | Pulverización de grasa sobre los flancos cargados de los dientes de la corona dentada | |
| Electroválvula de aire para pulverización de grasa | Control por temporizador del tablero eléctrico | |
| Bomba de grasa de la corona dentada | Bomba neumática; recipiente de grasa de 50 o 180 kg, tamaños alternativos | |
| Boquilla de atomización por aire de la corona dentada | Pulverización de grasa sobre los flancos cargados de la corona dentada | |
| Reductor sinfín de giro lento | Sistema de giro lento del molino (barring gear) | |
| Motor eléctrico de giro lento | Accionamiento del reductor sinfín de giro lento | |
| Freno electromagnético y tambor de freno de giro lento | Entre el motor eléctrico y el reductor sinfín | |
| Acoplamiento dentado de giro lento | Eje de baja velocidad del reductor sinfín y un extremo del motor con eje de doble salida | |
| Placas cerámicas para superficies de alto desgaste del clasificador | Superficies del clasificador sometidas a alto desgaste | |
| Revestimiento del tramo inclinado de retorno de gruesos | Tramo inclinado hacia la caja de alimentación del molino | |
| Capa de aislamiento térmico y acústico de la carcasa de insonorización | Interior de la carcasa; aislamiento para cumplir el requisito de 85 dB(a) de este caso | |
| Puerta de acceso de la carcasa de insonorización | Puerta de acceso en la carcasa de insonorización | |
| Tapa de inspección de la carcasa de insonorización | Orificio de inspección con tapa; sin registrar el orificio como pieza independiente | |
| Válvula de aislamiento de la tolva de carga de bolas | Conexión de la tolva de carga de bolas al molino | |
| Canaleta de la tolva de carga de bolas | Desde la tolva a la caja de alimentación / descarga del molino | |
| Ventilador de aire de sellado | Suministro de aire de sellado a los componentes del molino; equipo auxiliar de su sistema | |
| Motor eléctrico del ventilador de aire de sellado | Accionamiento del ventilador | |
| Silenciador de admisión con filtro del ventilador de aire de sellado | Silenciador con filtro en la admisión de aire | |
| Acoplamiento dentado del ventilador de aire de sellado | Conexión del accionamiento del ventilador | |
| Sello del eje del piñón | Sellos del piñón en la lista de inspección | |
| Anillo de distribución del prensaestopas del piñón (lantern ring) | Lantern rings, elementos de inspección del sellado; término original conservado | |
| Prensaestopas del eje del piñón | Comprobación de alineación y holgura del prensaestopas | |
| Bandeja de goteo de lubricación de la corona dentada | Bandejas de goteo; limpieza | |
| Interruptor de proximidad del distribuidor de grasa | Supervisión del émbolo móvil; holgura del caso indicada en la tabla | |
| Émbolo móvil del distribuidor de grasa | Frente al interruptor de proximidad | |
| Tamiz del sistema de pulverización de grasa | Filtros de malla en la tabla de mantenimiento; eliminación de obstrucciones | |
| Dispositivo de sellado de la corona dentada | Sellado de la corona dentada; comprobación de integridad y fugas de aire | |
| Cubierta protectora del acoplamiento del reductor | Cubiertas de los acoplamientos de alta / baja velocidad; desmontaje y montaje según la tabla 19-11 | |
| Resortes del acoplamiento del reductor | Tabla de desmontaje de acoplamientos de alta / baja velocidad; sin identificar una nueva serie de acoplamientos | |
| Semicarcasas superior e inferior del reductor | Semicarcasa superior desmontable; limpieza de ambas mitades antes del montaje | |
| Pasadores de centrado de la unión del reductor | 2 pasadores de centrado M20 en la unión de la carcasa | |
| Tapa del extremo de entrada del reductor | Tapa del extremo de la línea de entrada | |
| Lanza de pulverización de aceite del reductor | Unión bridada de la lanza de pulverización de aceite; desmontaje | |
| Eje del piñón del reductor | Eje del piñón; extracción por elevación para inspección | |
| Sello de aceite del reductor | Sellos de aceite retirados después de la tapa laberíntica | |
| Placa de retención del eje del reductor | Extremo del eje opuesto al accionamiento | |
| Tuerca de bloqueo del eje del reductor | Extremo del eje del lado del accionamiento | |
| Conjunto de rodamientos de entrada y salida del reductor | Holguras axiales en banco y tras instalación según la tabla; cantidad y tipos incompletos | |
| Conjunto del eje de salida del reductor | Eje de salida en la carcasa; extracción por elevación vertical | |
| Junta de la unión central del reductor | Unión central de la carcasa durante el montaje | |
| Clasificador de doble cono | Sistema de clasificación del carbón pulverizado en el aire de salida del molino | |
| Conjunto de instrumentos de control de lubricación forzada | Presostato, termómetro, indicador de caudal, manómetro, termostato y alarma de sensores | |
| Unidad de tratamiento de aire comprimido para pulverización de grasa | Antes de la bomba de grasa; filtración, regulación de presión y lubricación del aire | |
| Distribuidor progresivo de grasa de línea única | Después de la bomba; distribución de grasa a las boquillas | |
| Sistema de temporización y alarma de pulverización de grasa | Temporizador del tablero; alarmas de baja presión de aire, alta presión en la línea de boquillas y duración anormal de bombeo, enclavamiento de parada | |
| Álabes de ajuste manual del clasificador de doble cono | Interior del clasificador; ajuste manual de álabes | |
| Álabes deflectores del clasificador de doble cono | Álabes deflectores (deflector vanes) | |
| Conos interior y exterior del clasificador de doble cono | Conos interior y exterior del clasificador | |
| Tubería de retorno de gruesos del clasificador | Línea de rechazo hacia la caja de alimentación del molino | |
| Compuerta de corte de gruesos del clasificador | Compuerta de corte en la tubería de retorno de gruesos | |
| Conjunto de compuerta de aire de derivación del molino | Compuertas de aire de derivación del molino | |
| Recogedor de aceite del reductor | Recogedor de aceite (oil catcher) | |
| Tapa laberíntica del recogedor de aceite del reductor | Tapa laberíntica del recogedor de aceite; desmontaje |
El modelo KVS molino tubular de bolas con barrido de aire figura también con estas denominaciones: KVS air-swept ball / tube mills, KVS Kendal 15 5 ×22 1, KVS Kendal.
El modelo KVS molino tubular de bolas con barrido de aire figura bajo la marca Kennedy Van Saun, tipo de equipo: Molino tubular de bolas con barrido de aire, período: 2006. Estado: Modelo histórico.
Constan 71 componentes, entre ellos: Revestimiento de la caja de alimentación, Casquillo del muñón hueco, Bolas de molienda de acero, Corona dentada, Rodamiento del piñón, Cuerpo de la caja de alimentación / descarga, Cuerpo de la tolva de carga de bolas, Reductor del accionamiento principal y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Componentes específicos con página propia: Clasificador de doble cono, Conjunto de instrumentos de control de lubricación forzada, Unidad de tratamiento de aire comprimido para pulverización de grasa, Distribuidor progresivo de grasa de línea única, Sistema de temporización y alarma de pulverización de grasa, Álabes de ajuste manual del clasificador de doble cono, Álabes deflectores del clasificador de doble cono, Conos interior y exterior del clasificador de doble cono y más (13 en total).
