trituradora giratoria · 1961–1962 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| KVS trituradora giratoria | KVS; KVS 48in (1960Picton); KVS 20in (1960Picton); KVS No.49½ (1960Picton); KVS No.25½ (1960McGinnis & O’Connor); KVS 26½in (1960Frazer Duntile); KVS No.39 (1960Frazer Duntile) | 1961–1962 | 24 |

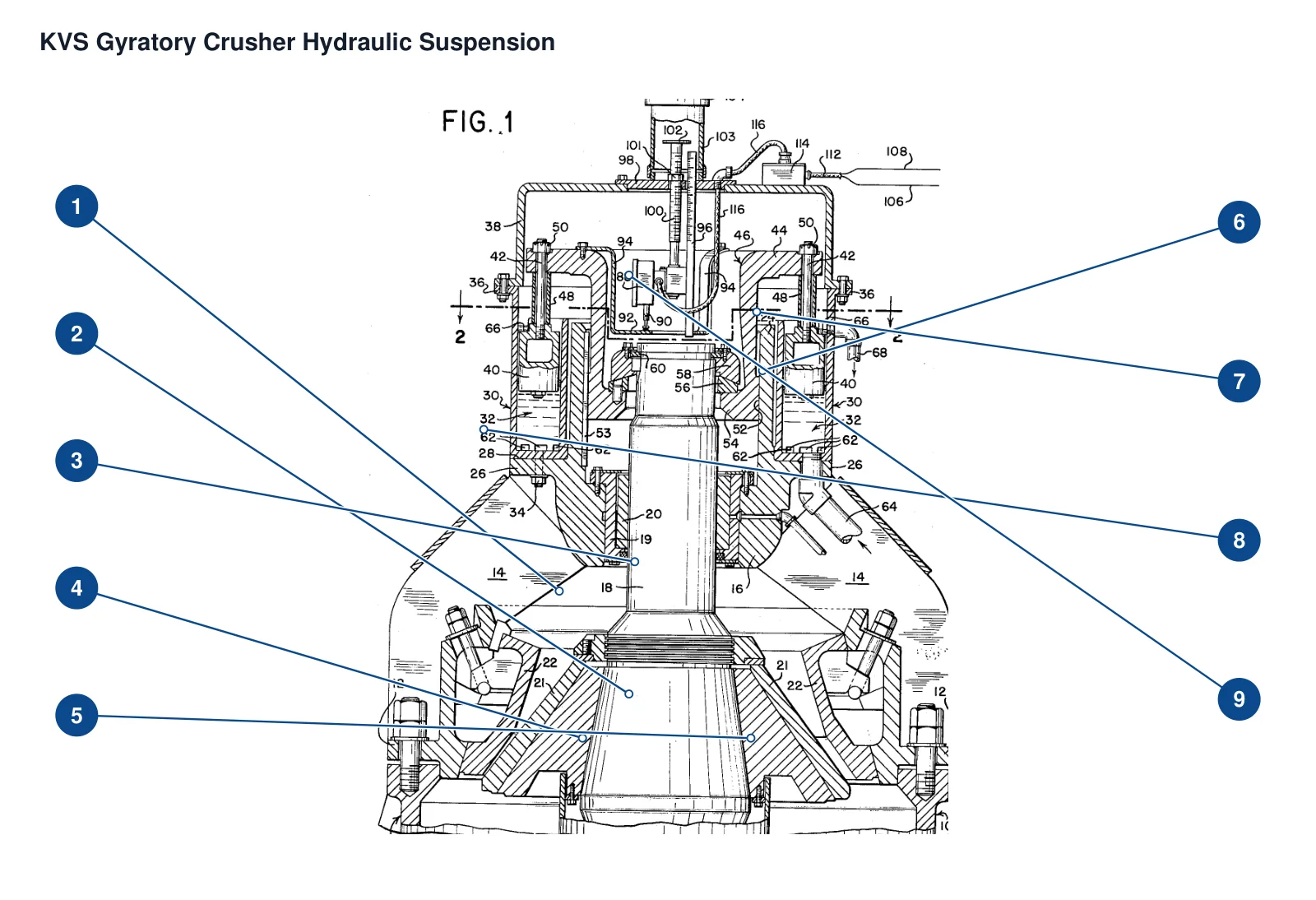

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Fundición del puente superior, brazos y cubo | Brazo inferior del puente superior que llega al cubo central | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 2 | Conjunto de casquillo del puente superior | Apoyo guía donde la parte superior del eje principal atraviesa el cubo | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 3 | Eje principal de la trituradora | Eje central suspendido verticalmente | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 4 | Mantle | Superficie cónica inferior visible alrededor del eje principal | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 5 | Revestimiento de taza / cóncavo | Superficie de trabajo de la carcasa superior frente al manto | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 6 | Pistones de suspensión y anillos de sellado | Pistón vertical a la derecha de la fundición anular | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 7 | Pernos del pistón, separadores de igual longitud y tuercas almenadas | Unión entre el pistón y el cabezal de ajuste | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 8 | Fundición anular multicilíndrica | Fundición de cilindros hidráulicos alrededor del cabezal de ajuste | Realización del diseño técnico US3057563; modelo comercial no especificado |
| 9 | Cabezal de ajuste y tapa | Cabezal de ajuste anular sobre el eje suspendido | Realización del diseño técnico US3057563; modelo comercial no especificado |
| Componente |
|---|
| Fundición del bastidor |
| Chaveta o estría antirrotación |
| Anillo de bloqueo con chaveta del eje principal |
| Juego de conductos/tubos de suministro y rebose de aceite |
| Tanque de aceite hidráulico |
| Bomba hidráulica y motor de accionamiento |
| Electroválvula de suministro de aceite |
| Acumulador de nitrógeno de pistón |
| Electroválvula de respuesta a la presión |
| Válvula de retención |
| Grupo de válvula reductora de presión y válvula manual de alivio |
| Presostato, interruptor de arranque/parada, caja de conexiones y cubierta de cable |
| Anillo de soporte esférico/anillo de suspensión del eje principal |
| Interruptor de posición y varilla de ajuste de escala/manivela de tornillo |
| Anillo de control/soporte del interruptor y cubierta protectora |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Pieza fundida de la cruceta con brazos / cubo | Guía y suspensión superiores del eje principal |
| 2 | Conjunto del casquillo de la cruceta | Guía del extremo superior del eje principal en el cubo de la cruceta |
| 3 | Eje principal de la trituradora | Eje principal suspendido de trituración |
| 4 | Manto | Superficie de trituración bajo el eje principal |
| 5 | Cóncavo | Superficie de trituración de la carcasa frente al cono móvil |
| 6 | Pistón de suspensión y anillo de sello | Apoyo hidráulico dentro de la base fundida de múltiples cilindros |
| 7 | Pernos de unión del pistón / casquillos separadores de igual longitud / tuercas almenadas | Unión del pistón con el asiento de ajuste; dimensiones no indicadas |
| 8 | Base anular fundida de múltiples cilindros | Bloque de cilindros hidráulicos alrededor de la parte superior de la cruceta |
| 9 | Asiento de ajuste y tapa superior | Apoyo del eje principal y del interruptor de control |
| Pieza fundida del bastidor | Bastidor de apoyo de la trituradora | |
| Chaveta antirrotación o estrías | Guía deslizante de la superficie exterior del asiento de ajuste | |
| Anillo de bloqueo con chaveta del eje principal | Fijación de la suspensión en la ranura anular del eje principal | |
| Conductos / tuberías de suministro y rebose de aceite | Igualación de presión entre cilindros y retorno de aceite | |
| Tanque de aceite hidráulico | Sistema de suministro hidráulico | |
| Bomba hidráulica y motor eléctrico de accionamiento | Sistema de suministro hidráulico | |
| Electroválvula de suministro de aceite | Conmutación de la salida de la bomba y el suministro a los cilindros | |
| Acumulador de nitrógeno de pistón | Recepción de aceite en caso de sobrecarga | |
| Electroválvula accionada por presión | Ramal del acumulador | |
| Válvula de retención | Ramal de suministro de aceite hidráulico | |
| Válvula reductora de presión y bloque de alivio manual | Retorno de aceite al tanque / ramal de emergencia | |
| Presostato / interruptor de arranque y parada / caja de conexiones y cubierta del cable | Circuito eléctrico de control hidráulico | |
| Anillo de apoyo esférico / anillo de suspensión del eje principal | Suspensión en el asiento esférico sobre el eje principal | |
| Interruptor de control de posición y varilla de ajuste graduada / manivela del tornillo | Ajuste de la posición del extremo superior del asiento de ajuste | |
| Anillo de control / soporte del interruptor y tapa protectora | Control de la suspensión del extremo superior del eje principal |
El modelo KVS trituradora giratoria figura también con estas denominaciones: KVS gyratory crusher, KVS, KVS 48in, KVS 20in, KVS No.49½, KVS No.25½, KVS 26½in, KVS No.39.
El modelo KVS trituradora giratoria figura bajo la marca Kennedy Van Saun, tipo de equipo: trituradora giratoria, período: 1961–1962. Estado: Modelo histórico.
Constan 24 componentes, entre ellos: Pieza fundida del bastidor, Pieza fundida de la cruceta con brazos / cubo, Conjunto del casquillo de la cruceta, Eje principal de la trituradora, Manto, Cóncavo, Pistón de suspensión y anillo de sello, Pernos de unión del pistón / casquillos separadores de igual longitud / tuercas almenadas y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Componentes específicos con página propia: Base anular fundida de múltiples cilindros, Asiento de ajuste y tapa superior, Anillo de apoyo esférico / anillo de suspensión del eje principal, Interruptor de control de posición y varilla de ajuste graduada / manivela del tornillo, Anillo de control / soporte del interruptor y tapa protectora (5 en total).
