trituradora giratoria · 1935 · 7 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Trituradoras giratorias tempranas Traylor | Traylor 12×36; Traylor 7×36; Traylor No.16 (1921 Stevens Mountain); Traylor No.5 (1921 Stevens Mountain); Traylor 12; Traylor bulldog 12; 60 Bulldog trituradora giratoria; 60×89 Bulldog giratoria | 1935 | 3 |
| Fuller-Traylor NT trituradora giratoria | NT; Fuller-Traylor NT 63×90 | 27 | |
| Trituradora giratoria Traylor TC | Traylor TC 30; Traylor TC 36; Traylor TC 42; Traylor TC 48; Traylor TC 54; Traylor TC 60 | 2026-10-02 | 7 |
| Trituradora giratoria Fuller Traylor TCB | Modelo 1067×1778 TCB | 2026 | |
| Fuller-Traylor TS trituradora giratoria | TS; TS 900×1400; TS 1100×1800; TS 1300×1800; TS 1400×2100; TS 1600×2400; TS 1600×2900; TS 1600×3000; FLSmidth TS trituradora giratoria 900×1400 mm; FLSmidth TS trituradora giratoria 1100×1800 mm; FLSmidth TS trituradora giratoria 1300×1800 mm; FLSmidth TS trituradora giratoria 1400×2100 mm; FLSmidth TS trituradora giratoria 1600×2400 mm; FLSmidth TS trituradora giratoria 1600×2900 mm; FLSmidth TS trituradora giratoria 1600×3000 mm | 26 | |
| Fuller-Traylor TSU trituradora giratoria | TSU; Fuller-Traylor FLSmidth TSU (Top Service Ultra-Duty) | 1 | |
| Trituradora giratoria TSUV del legado Fuller-Traylor | TSUV (Top Service Ultra-Velocity); TSUV 900×1500; TSUV 1100×1500; TSUV 1100×1900; TSUV 1300×1900; TSUV 1400×2200; TSUV 1600×2200; TSUV 1600×2600; TSUV 1800×2600; TSUV 1600×3000; TSUV 1800×3000; TSUV 1600×3300; TSUV 1800×3300 | 9 |

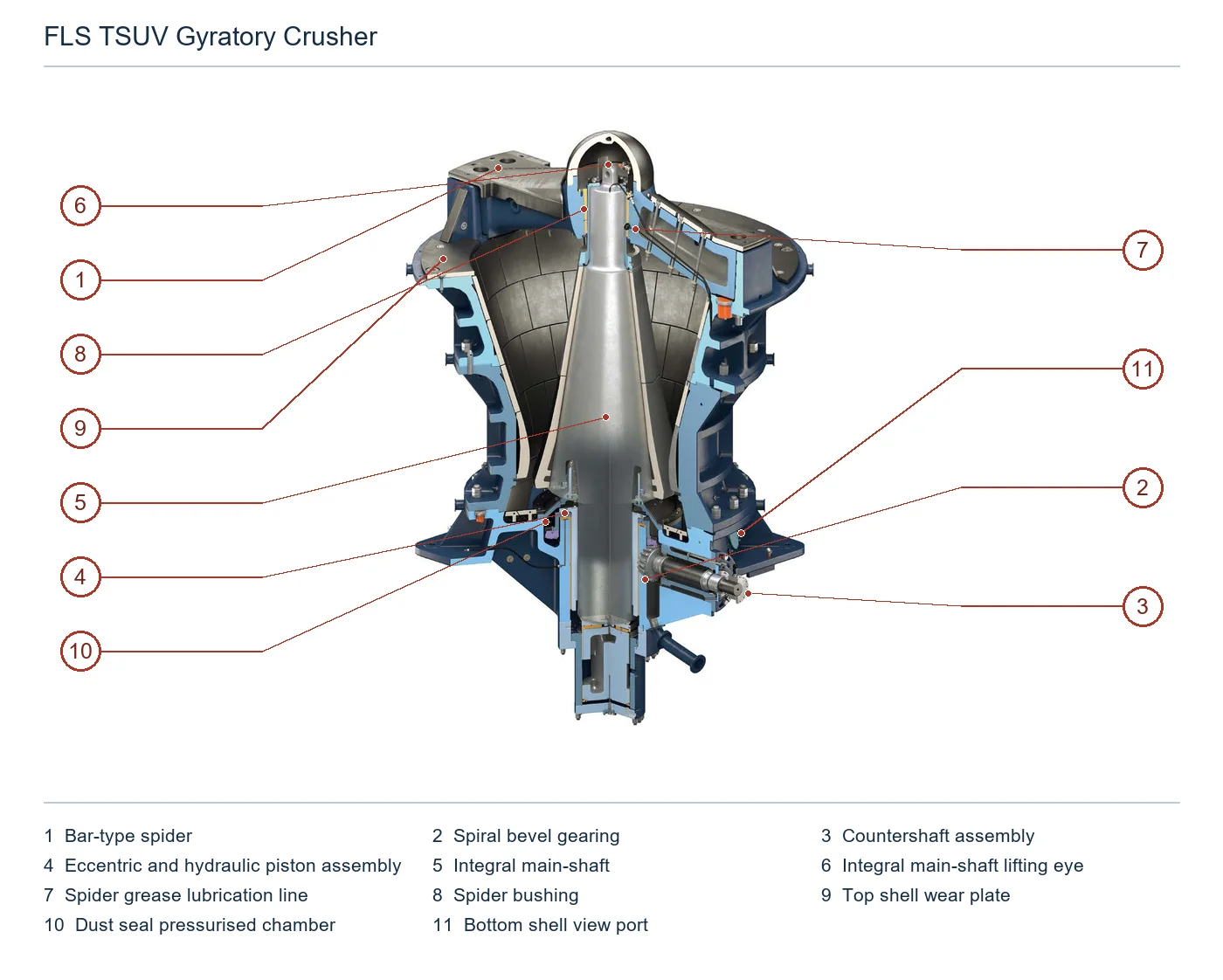

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cruceta de tipo barra | Cruceta en la parte superior de la trituradora | FLS TSUV (configuración de este folleto) |
| 2 | Engranajes cónicos de dientes espirales | Engranajes de accionamiento junto a la parte inferior del eje principal | FLS TSUV (configuración de este folleto) |
| 3 | Conjunto del contraeje | Contraeje en la parte inferior derecha | FLS TSUV (configuración de este folleto) |
| 4 | Conjunto de excéntrica y pistón hidráulico | Excéntrica y soporte hidráulico alrededor de la parte inferior del eje | FLS TSUV (configuración de este folleto) |
| 5 | Eje principal integral | Eje principal integral en el centro | FLS TSUV (configuración de este folleto) |
| 6 | Argolla de izado del eje principal integral | Argolla de izado integrada en la parte superior del eje principal | FLS TSUV (configuración de este folleto) |
| 7 | Línea de lubricación con grasa de la cruceta | Conexión de grasa junto al casquillo superior de la cruceta | FLS TSUV (configuración de este folleto) |
| 8 | Casquillo de la araña | Casquillo guía alrededor de la parte superior del eje principal | FLS TSUV (configuración de este folleto) |
| 9 | Placa de desgaste de la carcasa superior | Placa de desgaste a lo largo del borde de la carcasa superior | FLS TSUV (configuración de este folleto) |
| 10 | Cámara presurizada del sello antipolvo | Cámara presurizada del sello alrededor de la parte inferior del eje principal | FLS TSUV (configuración de este folleto) |
| 11 | Mirilla de la carcasa inferior | Mirilla en la parte inferior derecha de la carcasa | FLS TSUV (configuración de este folleto) |
| Componente |
|---|
| Motor de inducción principal NT63×90 |
| Chasis NT63×90 |
| Bastidor de vigas NT63×90 |
| Tapa shelf cap de NT63×90 |
| Protección shelf guard de NT63×90 |
| Revestimiento del chasis NT63×90 |
| Eje principal — eje principal NT63×90 |
| Manto — revestimiento del manto NT63×90 |
| Cóncavos — revestimiento del cóncavo NT63×90 |
| Sello antipolvo NT63×90 |
| Sello de aceite NT63×90 |
| Pieza excéntrica NT63×90 |
| Engranaje NT63×90 |
| Piñón — piñón NT63×90 |
| Placa base NT63×90 |
| Conjunto del contraeje NT63×90 |
| Sistema de lubricación NT63×90 |
| Conjunto de repuesto de excéntrica y engranaje NT63×90 |
| Conjunto de repuesto de eje principal y cono móvil inferior ampliado NT63×90 |
| Sistema de elevación de marco NT63×90 |
| NT63×90 categoría de instrumentos sueltos |
| Categoría de herramienta especial NT63×90 |
| NT63×90 conjunto de contraeje de repuesto y eje de conexión |
| Utillaje especial para montaje/desmontaje del revestimiento del cóncavo |
| soporte de mantenimiento del eje principal |
| Herramienta de acceso para inspección del puerto de descarga |
| Vehículo de mantenimiento de trituradoras (categoría de servicio) |
| Protector del brazo del puente superior — protector del brazo transversal |
| Mantle |
| Concaves |
| Conjunto de excéntrica |
| Sello antipolvo — conjunto de sello antipolvo |
| Spider |
| Protector del brazo del puente superior — protector del brazo de la viga transversal |
| Tapa del puente superior — tapa de la viga transversal |
| Casquillo del puente superior — casquillo de la viga transversal |
| Sello de lubricación de la viga transversal |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación |
|---|---|
| Motor de inducción principal NT63×90 | Accionamiento principal; 600kW, 600rpm; altitud 7000 ASL sin unidad indicada |
| Carcasa NT63×90 | Carcasa de la máquina |
| Araña tipo viga NT63×90 | Araña tipo viga |
| Tapa de la araña NT63×90 | Tapa de la araña |
| Placas protectoras de la araña NT63×90 | Placas protectoras de la araña |
| Revestimiento de la carcasa NT63×90 | Revestimiento de la carcasa |
| eje principal NT63×90 | Conjunto de eje principal |
| manto NT63×90 | manto |
| cóncavo NT63×90 | cóncavo |
| Sello antipolvo NT63×90 | Sello antipolvo |
| Sello de aceite NT63×90 | Sello de aceite |
| Excéntrica NT63×90 | Excéntrica |
| Engranaje NT63×90 | Engranaje |
| piñón NT63×90 | piñón |
| Placa inferior NT63×90 | Placa inferior |
| Conjunto de contraeje NT63×90 | Conjunto de contraeje |
| sistema de lubricación NT63×90 | sistema de lubricación |
| Conjunto de repuesto de excéntrica y engranaje NT63×90 | Conjunto de repuesto adicional; no es un segundo conjunto estándar dentro de la máquina |
| Conjunto de repuesto de eje principal y manto inferior sobredimensionado NT63×90 | Eje principal de repuesto con manto inferior sobredimensionado |
| Sistema de elevación de la araña con gatos NT63×90 | Sistema de elevación de la araña con gatos |
| Instrumentos suministrados por separado NT63×90 | Instrumentos suministrados por separado; componentes no especificados |
| Herramientas especiales NT63×90 | Herramientas especiales; componentes no especificados |
| Conjunto de repuesto de contraeje y eje de acoplamiento NT63×90 | Conjunto de repuesto con piñón y eje de acoplamiento |
| Herramientas para montaje y desmontaje de cóncavos | Puesto de sustitución del revestimiento |
| Soporte de mantenimiento del eje principal | Puesto de mantenimiento del eje principal con la máquina parada |
| Herramienta de acceso para mantenimiento de la boca de descarga | Mantenimiento de la zona de descarga |
| Carro de mantenimiento de la trituradora (equipo de servicio) | Área de mantenimiento; TS no requiere el carro de excéntrica de NT |
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Araña | Parte superior de la máquina |
| 5 | eje principal | Parte central (TS, 2014) |
| 6 | Cáncamo de elevación del eje principal | Punto de conexión para elevar el eje principal |
| 8 | Casquillo de la araña | Guía del extremo superior del eje principal |
| Placa protectora del brazo de la araña | Sobre el brazo de la araña | |
| manto | Cámara de trituración (TS, 2014) | |
| cóncavo | Cámara de trituración (TS, 2014) | |
| Conjunto excéntrico | Accionamiento inferior (TS, 2014) | |
| Conjunto de sellado antipolvo | Zona antipolvo inferior (TS, 2014) | |
| Araña | Parte superior (TS, 2014) | |
| Placa protectora del brazo de la araña | Araña superior (TS, 2014) | |
| Tapa de la araña | Parte superior de la araña (TS, 2014) | |
| Casquillo de la araña | Apoyo superior del eje principal (TS, 2014) | |
| Sello de lubricación de la araña | Apoyo superior del eje principal (TS, 2014) | |
| Manguito protector del eje principal | Parte superior del eje principal; indicado como Threaded en la leyenda (TS, 2014) | |
| Tuerca del cabezal | Extremo superior del eje principal (TS, 2014) | |
| Núcleo del manto | Cámara de trituración (TS, 2014) | |
| Secciones superior, central e inferior de la carcasa | Secciones de la carcasa exterior (TS, 2014) | |
| Cubierta antipolvo | Zona antipolvo inferior (TS, 2014) | |
| Conjunto de cubierta de engranajes | Accionamiento (TS, 2014) | |
| Eje del piñón | Accionamiento lateral (TS, 2014) | |
| Sello de eje Taconite | Eje del piñón (TS, 2014) | |
| Conjunto de cilindro hidráulico y pistón | Posicionamiento hidráulico inferior (TS, 2014) | |
| Indicador de posición del manto | Detección de posición (TS, 2014) | |
| Conjunto de pistón hidráulico | Apoyo hidráulico en la base del eje principal | |
| Sello de aceite de contacto partido | Parte inferior (TS, 2014) |
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Araña | Parte superior de la máquina |
| 5 | eje principal | Parte central (TS, 2014) |
| 6 | Cáncamo de elevación del eje principal | Punto de conexión para elevar el eje principal |
| 8 | Casquillo de la araña | Guía del extremo superior del eje principal |
| 9 | Placa antidesgaste de la carcasa superior | Interior de la carcasa superior |
| corona dentada | Lado del accionamiento en la parte inferior de la trituradora | |
| Conjunto de eje intermedio | Eje de accionamiento lateral inferior | |
| Conjunto excéntrico | Accionamiento inferior (TS, 2014) | |
| Conjunto de pistón hidráulico | Apoyo hidráulico en la base del eje principal |
| Componente | Ubicación |
|---|---|
| Manto indicado en la tabla de selección del compuesto de respaldo | Manto en la tabla del compuesto de respaldo; cantidad de piezas no deducida del consumo del compuesto |
| Cóncavo indicado en la tabla de selección del compuesto de respaldo | Cóncavo en la tabla del compuesto de respaldo; configuración de una pieza o segmentada no especificada |
| Componente de resina Crush-Bac (consumible de mantenimiento) | Componente Part1 del kit de compuesto de respaldo |
| Componente endurecedor Crush-Bac (consumible de mantenimiento) | Componente Part2 del kit de compuesto de respaldo |
| Paleta mezcladora para compuesto de respaldo | Mezcla del compuesto de respaldo con taladro y paleta; suministro con la máquina no acreditado |
| Desmoldeante para aplicación del compuesto de respaldo (consumible) | Superficies de carcasa y roscas que deben quedar sin adherencia |
| Material de sellado de juntas para aplicación del compuesto de respaldo (consumible) | Sellado de juntas y uniones inferiores; guiado del flujo del compuesto |
| Componente | Ubicación |
|---|---|
| Transportador de banda de descarga de la instalación No.16 | Transportador de banda externo de 220ft a la salida de la trituradora; fabricante no indicado |
| Transportador de cangilones de descarga de la instalación No.5 | Retorno externo del material retriturado a la criba; fabricante no indicado |
| Elevador continuo de cangilones de la instalación Conda 1923 | Elevador externo compartido desde la parrilla y la trituradora Bulldog de 12in hasta la criba Mitchell; fabricante no indicado |
| Componente | Ubicación |
|---|---|
| Motor de accionamiento principal | Accionamiento de la trituradora giratoria (TSU, 2014) |
La serie Gyratory crusher abarca 7 modelos: Trituradoras giratorias tempranas Traylor, Fuller-Traylor NT trituradora giratoria, Trituradora giratoria Traylor TC, Trituradora giratoria Fuller Traylor TCB, Fuller-Traylor TS trituradora giratoria, Fuller-Traylor TSU trituradora giratoria, Trituradora giratoria TSUV del legado Fuller-Traylor. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Gyratory crusher figura también con estas denominaciones: Early Traylor gyratory crusher instances, Traylor 12×36, Traylor 7×36, Traylor No.16, Traylor No.5, Traylor 12, Traylor bulldog 12, 60 Bulldog Gyratory Crusher, 60×89 Bulldog Gyratory, Fuller-Traylor NT gyratory crusher, NT, Fuller-Traylor NT 63×90, Traylor TC gyratory crusher, Traylor TC 30.
El modelo Gyratory crusher figura bajo la marca Fuller Traylor, tipo de equipo: trituradora giratoria, período: 1935. Estado: Modelo histórico.
Constan 67 componentes, entre ellos: Transportador de banda de descarga de la instalación No.16, Transportador de cangilones de descarga de la instalación No.5, Elevador continuo de cangilones de la instalación Conda 1923, Motor de inducción principal NT63×90, Carcasa NT63×90, Araña tipo viga NT63×90, Tapa de la araña NT63×90, Placas protectoras de la araña NT63×90 y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Componentes específicos con página propia: Sistema de elevación de la araña con gatos NT63×90, Instrumentos suministrados por separado NT63×90, Herramientas especiales NT63×90, Conjunto de repuesto de contraeje y eje de acoplamiento NT63×90, Herramientas para montaje y desmontaje de cóncavos, Soporte de mantenimiento del eje principal, Herramienta de acceso para mantenimiento de la boca de descarga, Carro de mantenimiento de la trituradora (equipo de servicio) y más (16 en total).
2015 / 1956 Bulldog60×89 60×113, TSUV.
