مراجعة الرسم والمراجعة الهندسية
نراجع أسطح التزاوج وأبعاد الوصلات، ونقيّم إمكانية التصنيع من حيث المادة والمعالجة الحرارية.
نظرة عامة على العلامة التجارية
التاريخ والملكية ونطاق المعدات
Brand relationships help identify current and historical installations. They do not imply authorization, affiliation or trademark endorsement. Spare part manufacture depends on the specific machine model, serial number, drawings and physical interfaces.
thyssenkrupp علامة ألمانية للكسارات الكبيرة وأنظمة النقل والتكديس واسترجاع المواد من المخزونات وأنظمة التعدين. استحوذت FLSmidth على Mining Technologies في 2022. يمكن تحديد المعدات المركبة من لوحة البيانات أو الطراز أو الصور أو الرسومات، ونصنع قطع التآكل وقطع الغيار الملائمة وفقا لرسوماتكم وواجهات التركيب الفعلية.
بلد المنشأGermany
المجموعة / الملكيةFLS (منذ 2022)
الوضع الحاليأدمجت في المجموعة الأم؛ لم تعد العلامة التجارية تستخدم بشكل مستقل
تاريخ العلامة التجاريةKrupp/ O&K/ Polysius: التعدين → thyssenkrupp → FLS
نطاق المعدات الرئيسيكسارات كبيرة وأنظمة النقل والتكديس والاسترجاع والتعدين
سلاسل المعدات
معدات thyssenkrupp Mining Technologies القديمة وسلاسلها
افتح بطاقة المعدة للاطلاع على طرازاتها وأبعادها الرئيسية وقطع التآكل والغيار والمواد والرسم.
مطاحن كروية thyssenkrupp
عرض سلاسل المعدات ←
أسطوانات طحن عالية الضغط thyssenkrupp
عرض سلاسل المعدات ←
كسارة دوارة (جيراتورية) thyssenkrupp KB / BK
عرض سلاسل المعدات ←
مبرد شبكي thyssenkrupp
عرض سلاسل المعدات ←
كسارات أسطوانية لامركزية thyssenkrupp ERC
عرض سلاسل المعدات ←
كسارة مطرقية thyssenkrupp
عرض سلاسل المعدات ←thyssenkrupp Mining Technologies (نشاط قديم)
عرض سلاسل المعدات ←
كسارات تحديد الحجم الأسطوانية thyssenkrupp DRS
عرض سلاسل المعدات ←
فرن دوار thyssenkrupp
عرض سلاسل المعدات ←
مطحنة عمودية thyssenkrupp
عرض سلاسل المعدات ←MULTIROK
عرض سلاسل المعدات ←المعدات الحالية والتاريخية
سلاسل المعدات وطرازاتها
تساعد معلومات الطراز على تحديد الآلة. قبل التصنيع أو تقديم عرض السعر، طابق الطراز الكامل والرقم التسلسلي ومراجعة الرسم وموضع التركيب.
| سلاسل المعدات | الطرازات وتحديد المعدات | تاريخ المعدات وتحديدها |
|---|---|---|
| مطاحن كروية thyssenkrupp | المطاحن الكروية: استخدم التسمية الكاملة للطراز والرقم التسلسلي والرسم والمخطط العام لتحديد الآلة المركبة | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |
| أسطوانات طحن عالية الضغط thyssenkrupp | أسطوانات الطحن عالية الضغط thyssenkrupp: استخدم التسمية الكاملة للطراز والرقم التسلسلي والرسم والمخطط العام لتحديد الآلة المركبة | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |
| كسارة دوارة (جيراتورية) thyssenkrupp KB / BK | KB 54-67: فتحة تغذية 1370 mm، قطر المخروط المتحرك 1700 mm؛ KB 54-75: فتحة تغذية 1370 mm، مخروط متحرك 1900 mm؛ KB 63-75: فتحة تغذية 1600 mm، مخروط متحرك 2030 mm؛ KB 63-89: فتحة تغذية 1600 mm، مخروط متحرك 2260 mm؛ KB 63-114: فتحة تغذية 1600 mm، مخروط متحرك 2900 mm | KB 54-67: 450 kW / 137 rpm؛ KB 54-75 وKB 63-75: 650 kW / 137 rpm؛ KB 63-89: 1000 kW / 130 rpm؛ KB 63-114: 1200 kW / 127 rpm. راجع المواصفات للتكوين المركب. |
| مبرد شبكي thyssenkrupp | المبرد الشبكي thyssenkrupp: استخدم التسمية الكاملة للطراز والرقم التسلسلي والرسم والمخطط العام لتحديد الآلة المركبة | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |
| كسارات أسطوانية لامركزية thyssenkrupp ERC | ERC 18-14: قطر الأسطوانة 1800 mm / عرض الأسطوانة 1400 mm؛ ERC 22-20: قطر 2200 mm / عرض 2000 mm؛ ERC 25-25: قطر 2500 mm / عرض 2500 mm؛ ERC 25-30: قطر 2500 mm / عرض 3000 mm؛ ERC 25-34: قطر 2500 mm / عرض 3400 mm | ERC 18-14: فتحة تغذية 1000 mm / CSS 100–220 mm؛ ERC 22-20: 1200 mm / CSS 120–260 mm؛ ERC 25-25: 1280 mm / CSS 120–260 mm؛ ERC 25-30 وERC 25-34: 1280 mm / CSS 140–300 mm. أبعاد فتحة التغذية ليست الأحجام القصوى لحبيبات التغذية. |
| كسارة مطرقية thyssenkrupp | الكسارة المطرقية thyssenkrupp: استخدم التسمية الكاملة للطراز والرقم التسلسلي والرسم والمخطط العام لتحديد الآلة المركبة | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |
| كسارات التعدين والنقل | كسارات التعدين والنواقل: حدد التركيبة باستخدام الطراز الكامل والرقم التسلسلي والرسم ورسم المخطط العام للمعدات | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |

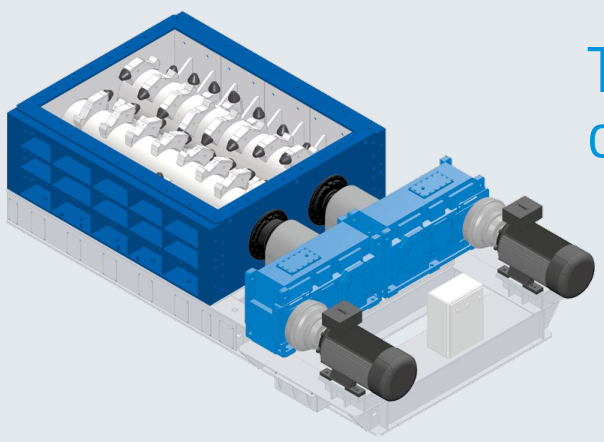

| كسارات تحديد الحجم الأسطوانية thyssenkrupp DRS | DRS 500: 500 mm / 1000–2000 mm; DRS 660: 660 mm / 1500–3000 mm; DRS 800: 800 mm / 1500–3000 mm; DRS 1000: 1000 mm / 2000–3000 mm; DRS 1250: 1250 mm / 2000–3000 mm | راجع أحجام التغذية والمنتج وفقا لطراز DRS المحدد وتكوين الدوار والرقم التسلسلي ورسم المخطط العام. لا تنقل المواصفات بين السلاسل. |
| فرن دوار thyssenkrupp | الفرن الدوار thyssenkrupp: استخدم التسمية الكاملة للطراز والرقم التسلسلي والرسم والمخطط العام لتحديد الآلة المركبة | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |
| مطحنة عمودية thyssenkrupp | المطحنة العمودية thyssenkrupp: استخدم التسمية الكاملة للطراز والرقم التسلسلي والرسم والمخطط العام لتحديد الآلة المركبة | قدم الطراز الوارد على لوحة البيانات لتحديد المعدة المناسبة |
| كسارات صدمية بعمود عمودي thyssenkrupp MULTIROK | MULTIROK 7; MULTIROK 9 DUO؛ دوار مفتوح / مغلق؛ تكوينات بحلقة سندانات / طبقة صخرية | تركيبات قديمة؛ حدد القطع باستخدام الرقم التسلسلي والدوار ورسومات الحجرة والقطع الموجودة |
