Molino cónico Hardinge Conical Mill

Molino cónico de bolas/guijarros · 1914 · 1 modelo

Molino cónico Hardinge Conical Mill – Molino cónico de bolas/guijarros
Molino cónico Hardinge Conical Mill – Molino cónico de bolas/guijarros (2)
Hardinge
HardingeMarca
Molino cónico de bolas/guijarrosTipo de equipo
1914Período
Modelo históricoEstado
Hardinge

Modelos de la serie y nombres históricos

Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».

ModeloNombres históricosPeríodoComponentes
Molino cónico Hardinge Conical MillMolino cónico de guijarros (Molino de guijarros estándar Hardinge); Hardinge / molino de guijarros 7 ×36; Hardinge / molino de guijarros 4½ ×16; Hardinge / molino de guijarros 8×3; Hardinge / molino de guijarros 6 ×16; Hardinge / molino de guijarros 6 ×22; Hardinge / molino de guijarros 6 ×48; Hardinge / molino de guijarros 6 ×72; Hardinge / molino de guijarros 8 ×22; Hardinge / molino de guijarros 8 ×30; Hardinge Molino cónico de guijarros 4½ft×13in; Hardinge Molino cónico de guijarros 4½ft×72in; Hardinge Molino cónico de guijarros 6ft×16in; Hardinge Molino cónico de guijarros 6ft×22in; Hardinge Molino cónico de guijarros 6ft×48in; Hardinge Molino cónico de guijarros 6ft×72in; Hardinge Molino cónico de guijarros 8ft×22in; Hardinge Molino cónico de guijarros 8ft×30in; Hardinge: 905mm, 205mm; Hardinge cónico 8ft×22in (Desert Silver / Nivloc); Hardinge molino; Hardinge molino cónico de bolas 10ft×84in; Hardinge molino cónico de guijarros 8ft×84in; Hardinge molino cónico de bolas 6ft×36in; Molino tubular cónico191437
Hardinge

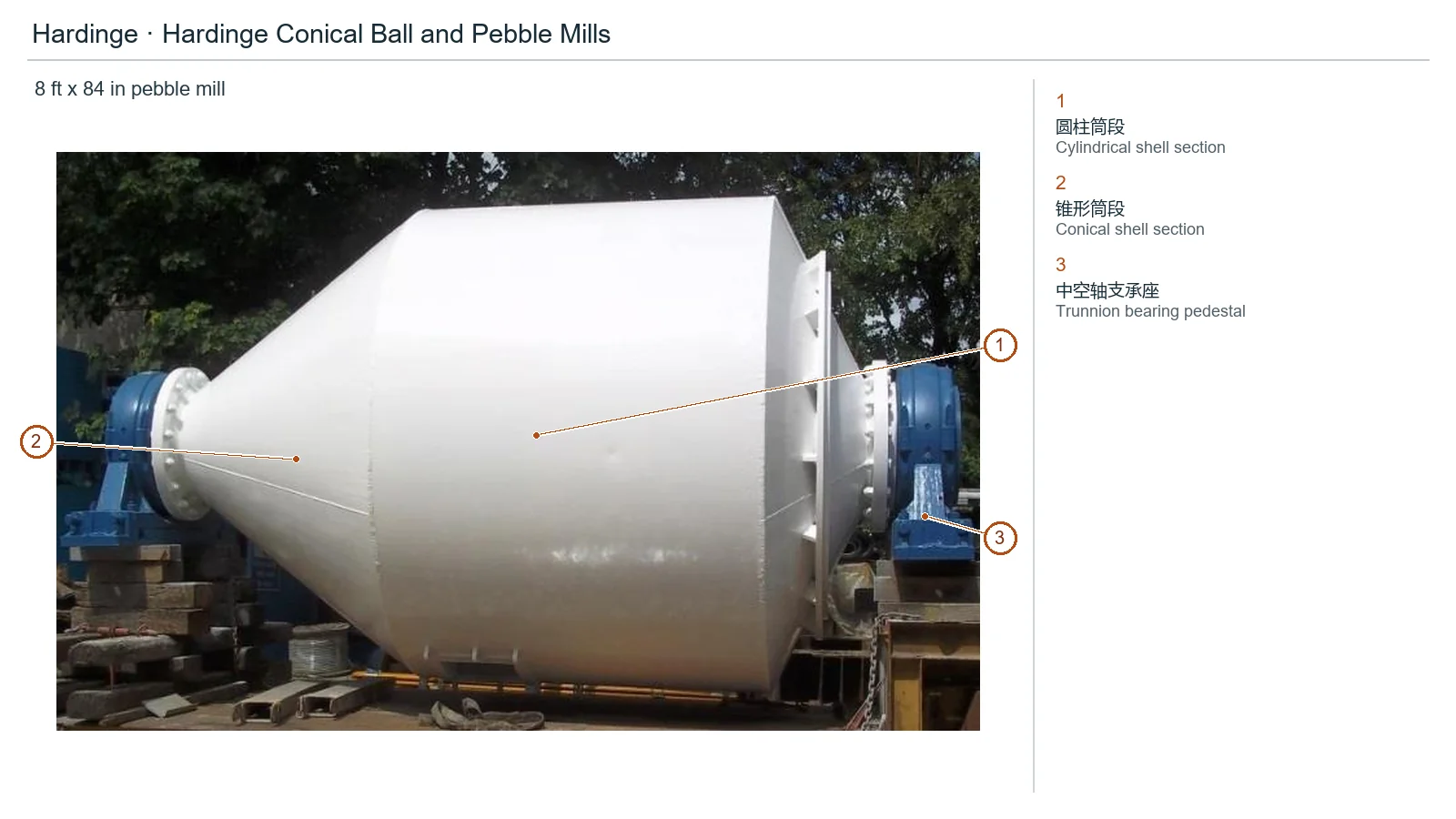

Componentes numerados

Los números del esquema se corresponden con las filas siguientes.

N.ºComponenteUbicaciónAplica a
1Sección cilíndrica de la carcasaSección cilíndrica visible de la carcasa del molino de guijarros de 8 ft x 84 inMolino de grava de 8ft×84in en inventario de 2024
2Sección cónica de la carcasaSección cónica visible de la carcasa del molino de guijarros de 8 ft x 84 inMolino de grava de 8ft×84in en inventario de 2024
3Soporte del rodamiento del muñónSoporte visible del rodamiento del muñón del molino de guijarros de 8 ft x 84 inMolino de grava de 8ft×84in en inventario de 2024
Hardinge

Componentes por modelo

Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.

Molino cónico Hardinge Conical Mill37 elementos
ComponenteUbicación
Revestimiento de bloques de sílexPared interior del molino cónico de guijarros
Revestimiento nervado de hierro o aceroRevestimiento interior con elevadores (lifter) y sílex
Elevador (lifter)Pared interior con revestimiento de hierro o acero y sílex
Revestimiento de guijarrosSección cilíndrica, ambos extremos cónicos y gargantas de alimentación/descarga
Recubrimiento protector de embudos de alimentación y descargaSuperficies interiores de los embudos
Revestimiento liso de cauchoCámara del molino cónico de ensayo
Muñón de descargaExtremo de descarga del molino de ensayo
Polea de accionamientoExtremo de accionamiento del molino de ensayo
Correa trapezoidalExtremo de accionamiento del molino de ensayo
Piñón de accionamientoExtremo de accionamiento del molino de ensayo
Corona dentadaExtremo de accionamiento del molino de ensayo
Criba de tamborZona de descarga y cribado del molino de ensayo
Sección cónica de poca inclinación del extremo de alimentaciónSección cónica de la carcasa en el extremo de alimentación
Sección cilíndrica del molino cónicoParte central de la carcasa de tres secciones
Sección cónica de gran inclinación del extremo de descargaSección cónica de la carcasa en el extremo de descarga
Muñón de descarga del molino cónicoSalida del cono de descarga de gran inclinación
Revestimiento en cuña de la sección cilíndrica TriconeInterior del cilindro; tronco de cono de poca inclinación, más ancho hacia la alimentación; variante Tricone
2024Hardinge10ft-Cooper: RevestimientoInterior del molino 10ft × 84in
2024Hardinge10ft-Cooper: Bolas de molienda de aceroCarga de molienda de esta máquina
2024Hardinge10ft-Cooper: RodamientoSoporte del muñón hueco
2024Hardinge10ft-Cooper: Motor eléctricoPotencia instalada de 525hp (395kW); motor incluido
2024Hardinge10ft-Cooper: Caja de engranajesAccionamiento del molino; caja de engranajes incluida
2024Hardinge10ft-WhiteMetal: RevestimientoInterior del molino 10ft × 84in
2024Hardinge10ft-WhiteMetal: Bolas de molienda de aceroCarga de molienda de esta máquina
2024Hardinge10ft-WhiteMetal: RodamientoSoporte del muñón hueco
2024Hardinge10ft-WhiteMetal: Motor eléctricoPotencia instalada de 525hp (395kW); motor incluido
2024Hardinge10ft-WhiteMetal: Caja de engranajesAccionamiento del molino; caja de engranajes incluida
2024Hardinge8ft: Rodamiento CooperSoporte de una de las dos unidades 8ft × 84in del registro de 2024
2024Hardinge8ft: Rodamiento WhiteMetalSoporte de la otra unidad del par del registro de 2024
2024Hardinge8ft: Revestimiento de sílex silex (opción de suministro)Revestimiento nuevo alternativo; instalación original desconocida
2024Hardinge8ft: Revestimiento de alúmina (opción de suministro)Alternativa al revestimiento de silex
2024Hardinge6ft: RevestimientoInterior del molino 6ft × 36in
2024Hardinge6ft: Bolas de molienda de aceroCarga de molienda de esta máquina
2024Hardinge6ft: RodamientoSoporte del muñón hueco
2024Hardinge6ft: Motor eléctricoMotor instalado de 90kW; 75kW como sustitución propuesta de menor potencia
2024Hardinge6ft: Accionamiento por contraejeAccionamiento instalado del molino
2024Hardinge6ft: Caja de engranajes para posible conversiónSustitución propuesta del accionamiento; equipo no instalado

Preguntas frecuentes

¿Con qué otros nombres o denominaciones se conoce el modelo Molino cónico Hardinge Conical Mill?

El modelo Molino cónico Hardinge Conical Mill figura también con estas denominaciones: Hardinge Conical Mill, Cone pebble mill, Hardinge / Pebble mill 7 ×36, Hardinge / Pebble mill 4½ ×16, Hardinge / Pebble mill 8×3, Hardinge / Pebble mill 6 ×16, Hardinge / Pebble mill 6 ×22, Hardinge / Pebble mill 6 ×48, Hardinge / Pebble mill 6 ×72, Hardinge / Pebble mill 8 ×22, Hardinge / Pebble mill 8 ×30, Hardinge Cone pebble mill 4½ft×13in, Hardinge Cone pebble mill 4½ft×72in, Hardinge Cone pebble mill 6ft×16in.

¿De qué marca y de qué tipo de equipo es el modelo Molino cónico Hardinge Conical Mill?

El modelo Molino cónico Hardinge Conical Mill figura bajo la marca Hardinge, tipo de equipo: Molino cónico de bolas/guijarros, período: 1914. Estado: Modelo histórico.

¿Qué componentes y piezas de desgaste constan para el modelo Molino cónico Hardinge Conical Mill?

Constan 37 componentes, entre ellos: Revestimiento de bloques de sílex, Revestimiento nervado de hierro o acero, Elevador (lifter), Revestimiento de guijarros, Recubrimiento protector de embudos de alimentación y descarga, Revestimiento liso de caucho, Muñón de descarga, Polea de accionamiento y más. La lista completa con su ubicación está en la tabla de componentes de esta página.

¿Cómo consulto piezas para el modelo Molino cónico Hardinge Conical Mill?

Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
