Clasificador neumático · 1986-03-03 · 4 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Clasificador neumático de doble cono Hardinge Double Cone (denominación candidata) | Hardinge, doble cono | 1986-03-03 | 8 |
| Clasificador neumático Hardinge Loop Classifier | Clasificador Hardinge Loop; clasificador Hardinge Loop; clasificador Hardinge Loop | EPA1978 | 1 |
| Clasificador neumático Hardinge Rotary (configuración identificada en 1925) | Clasificador de aire rotativo Hardinge; clasificador rotativo | 1925-02-21 | 4 |
| Clasificador neumático Hardinge Superfine Classifier | Clasificador Hardinge Superfine; clasificador Hardinge Superfine; clasificador rotativo y superfino Hardinge | EPA1978 | 10 |

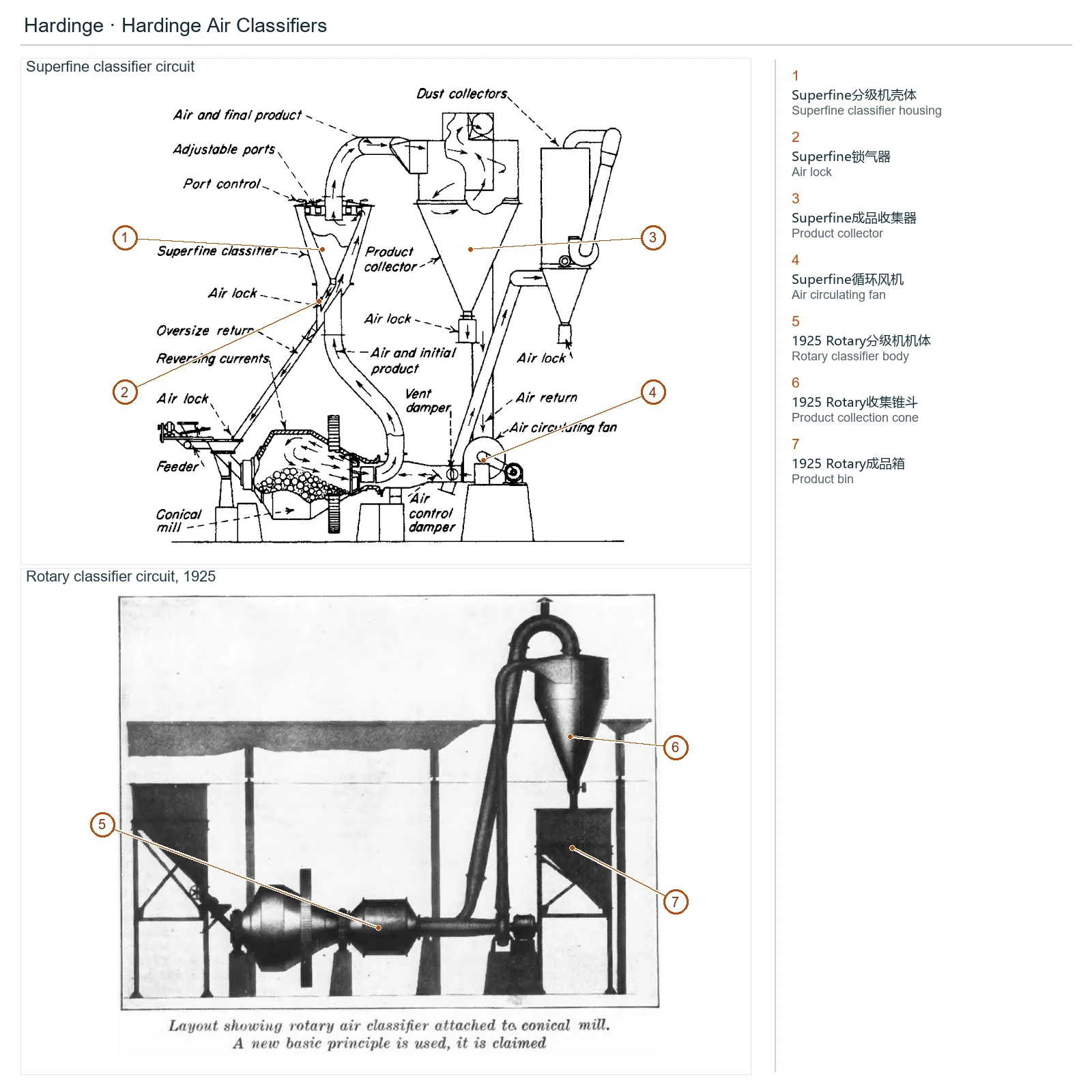

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Carcasa del clasificador superfino | Carcasa del clasificador superfino visible en el circuito Superfine | Superfine;1997 fig.20-42 |
| 2 | Esclusa de aire | Esclusa de aire visible en el circuito Superfine | Superfine;1997 fig.20-42 |
| 3 | Colector de producto | Colector de producto visible en el circuito Superfine | Superfine;1997 fig.20-42 |
| 4 | Ventilador de circulación de aire | Ventilador de circulación de aire visible en el circuito Superfine | Superfine;1997 fig.20-42 |
| 5 | Cuerpo del clasificador rotativo | Cuerpo del clasificador rotativo visible en el circuito Rotary, 1925 | Clasificador rotativo de 1925 |
| 6 | Cono de recogida de producto | Cono de recogida de producto visible en el circuito Rotary, 1925 | Clasificador rotativo de 1925 |
| 7 | Tolva de producto | Tolva de producto visible en el circuito Rotary, 1925 | Clasificador rotativo de 1925 |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación |
|---|---|---|
| 1 | Superfine: carcasa cónica del clasificador (según esquema) | Carcasa del clasificador en la parte superior izquierda del esquema |
| 2 | Superfine: cierre de aire | Parte inferior del clasificador; separado de los cierres del sistema externo |
| 3 | Superfine: colector externo de producto terminado | Sistema de captación de producto externo al clasificador |
| 4 | Superfine: ventilador externo de recirculación | Parte inferior del conducto externo de retorno de aire |
| Superfine: aberturas de aire regulables | Zona anular superior del clasificador | |
| Superfine: mecanismo de regulación de aberturas de aire | Parte superior del clasificador | |
| Superfine: tubería de retorno de gruesos | Entre el clasificador y el molino | |
| Superfine: colectores externos de polvo | Sistema externo de captación de polvo | |
| Superfine: compuerta de ventilación | Antes del ventilador de recirculación | |
| Superfine: compuerta de regulación de aire | Conducto de recirculación a la salida del molino |
| Componente | Ubicación |
|---|---|
| Cono interior (diseño conceptual) | Zona superior de aberturas de aire regulables; giro del aire y caída de gruesos |
| Carcasa cónica exterior (diseño conceptual) | Cono exterior, figura 8 |
| Aberturas de aire periféricas regulables (diseño conceptual) | Parte superior del cono interior |
| Tapón flotante del cierre de aire de gruesos (diseño conceptual) | Cierre de aire de gruesos, figura 8 |
| Paso de descarga de gruesos (diseño conceptual) | Paso lateral inferior, figura 8 |
| Salida de finos y aire (diseño conceptual) | Salida superior, figura 8 |
| Ventilador externo (diseño conceptual) | Sistema externo de aire |
| Colector externo de finos (diseño conceptual) | Sistema externo de captación de finos |
| N.º | Componente | Ubicación |
|---|---|---|
| 5 | 1925 Rotary: carcasa del clasificador (según esquema) | Clasificador central conectado al molino cónico |
| 6 | 1925 Rotary: colector cónico externo de producto terminado | Parte superior derecha del esquema; antes de la tolva de producto terminado |
| 7 | 1925 Rotary: tolva externa de producto terminado | Parte inferior derecha del esquema |
| 1925 Rotary: tuberías externas del circuito | Entre el clasificador, el colector superior y el circuito |
| Componente | Ubicación |
|---|---|
| Colector externo de finos (opcional) | Salida de finos del proceso propuesto por Basic; ciclón o filtro de mangas como alternativas |
La serie Air classifier abarca 4 modelos: Clasificador neumático de doble cono Hardinge Double Cone, Clasificador neumático Hardinge Loop Classifier, Clasificador neumático Hardinge Rotary, Clasificador neumático Hardinge Superfine Classifier. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Air classifier figura también con estas denominaciones: Hardinge Double Cone air classifier, Hardinge Double Cone, Hardinge Loop Classifier air classifier, Hardinge Loop Classifier, Hardinge Rotary air classifier, rotary classifier, Hardinge Superfine Classifier air classifier, Hardinge Superfine Classifier, Hardinge rotary-and-superfine classifier.
El modelo Air classifier figura bajo la marca Hardinge, tipo de equipo: Clasificador neumático, período: 1986-03-03. Estado: Modelo histórico.
Constan 23 componentes, entre ellos: Cono interior (diseño conceptual), Carcasa cónica exterior (diseño conceptual), Aberturas de aire periféricas regulables (diseño conceptual), Tapón flotante del cierre de aire de gruesos (diseño conceptual), Paso de descarga de gruesos (diseño conceptual), Salida de finos y aire (diseño conceptual), Ventilador externo (diseño conceptual), Colector externo de finos (diseño conceptual) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
