01

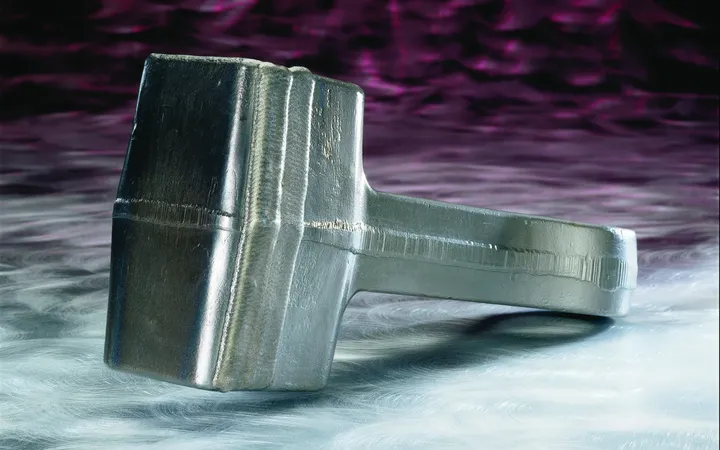

锤头
Hammer / Swing Hammer
- 候选材料
- 双轴/单轴公共
- 安装位置与作用
- 转子外圆、锤轴上自由摆动
- 维护属性
- 锻造合金钢 / 高锰钢 / 高铬或双金属复合
锤式破碎机
水泥原料一段破碎主力。锤头承受高冲击磨粒磨损，高锰钢与双金属复合按结构分区。

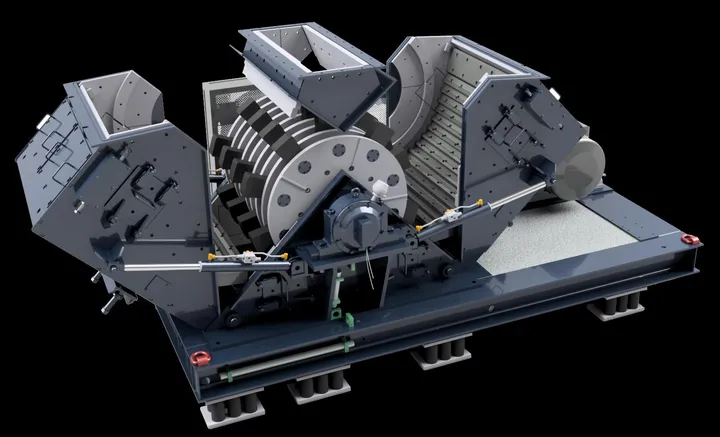

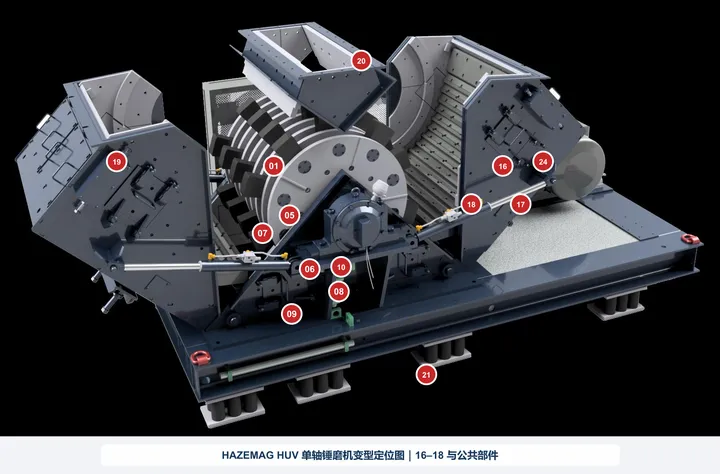

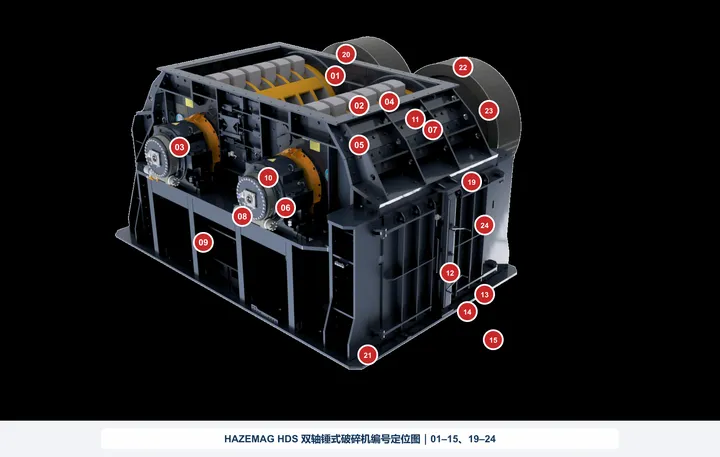

主机剖切定位图
双轴或单轴锤式破碎机以铰接锤冲击、剪切并抛料；换锤须按转子型式、转向与专用工具核对。材料路线见页内可核边界：单材局部热处理、复合铸造、高铬双金属等OEM公开层。

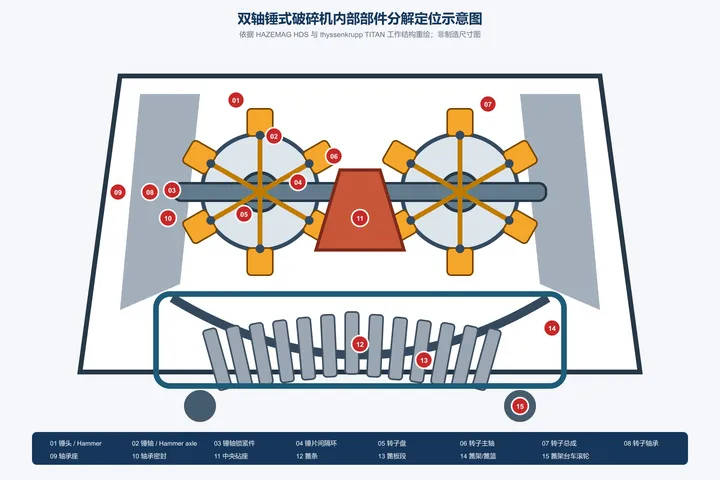

设备零件清单
零件识别与技术清单

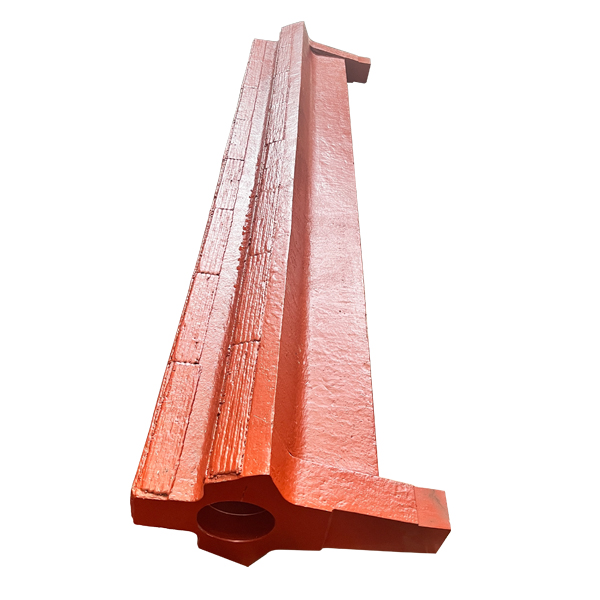

锤头/锤销/转子盘/中央砧座/篦条等为主干消耗与结构件；材料写到铸造路线与双金属/复合族，不写死牌号与硬度。

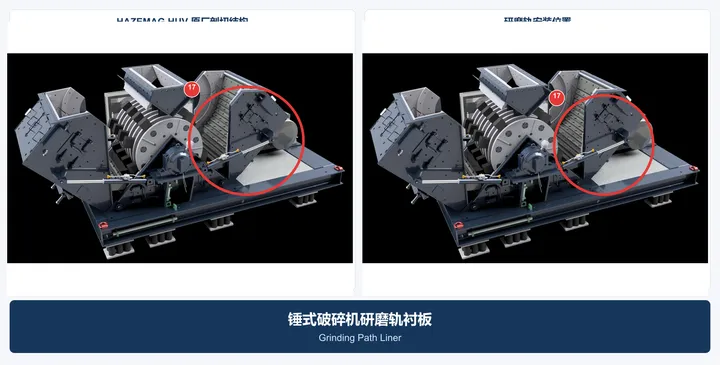

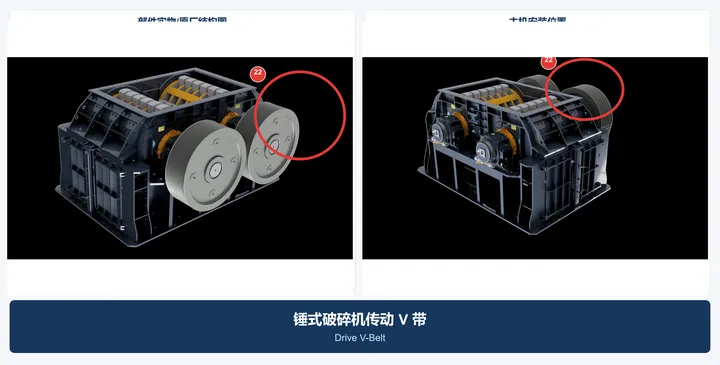

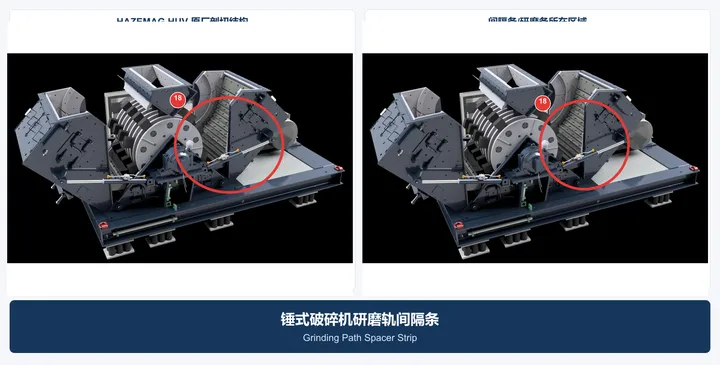

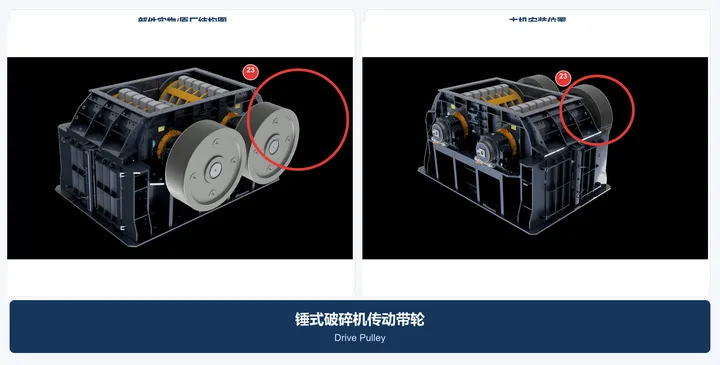

单一零件
单一零件与维护件
15

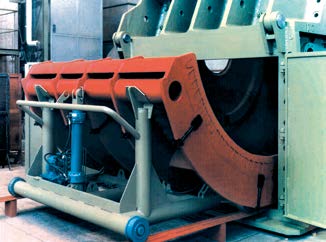

篦架台车滚轮与导轨
Grate Basket Trolley Roller and Guide
- 候选材料

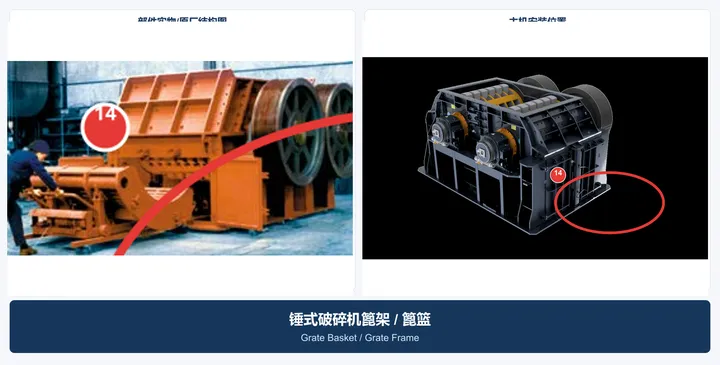

- 可抽出篦架结构
- 安装位置与作用
- 篦架台车下部和壳体导向处
- 维护属性
- 42CrMo/C45 表面硬化轮、耐磨导轨、滚动轴承
16
反击壁衬板
Impact Wall Liner / Breaker Plate Liner
- 候选材料
- mammut/HUM/部分单轴变型
- 安装位置与作用
- 转子外侧固定反击壁
- 维护属性
- 1040/1045 碳锰钢 / 高锰钢 / 马氏体或高铬材料
19

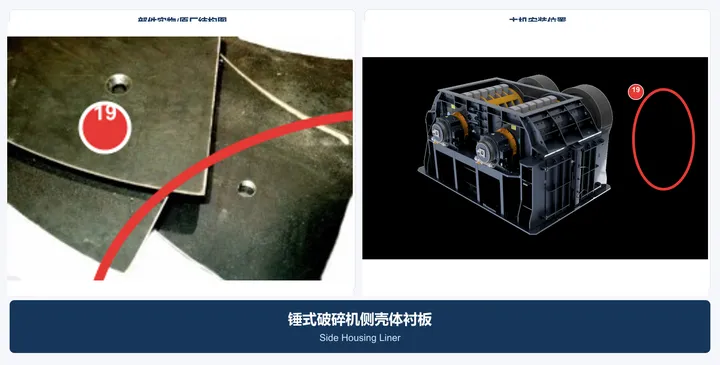

侧壳体衬板
Side Housing Liner
- 候选材料
- 双轴/单轴公共
- 安装位置与作用
- 破碎腔左右侧壁
- 维护属性
- 1040/1045、碳锰钢、高锰钢、耐磨板。具体硬度、抗拉强度等数值按材料规范、制造商数据或已批准项目记录确认后再写入。
20
进料口衬板
Feed Inlet Liner
- 候选材料
- 双轴/单轴公共
- 安装位置与作用
- 上部进料口和首落点
- 维护属性
- 耐磨板、高锰钢、复合衬板。具体硬度、抗拉强度等数值按材料规范、制造商数据或已批准项目记录确认后再写入。
21
排料溜槽衬板
Discharge Chute Liner
- 候选材料
- 双轴/单轴公共
- 安装位置与作用
- 篦板下方及出料溜槽
- 维护属性
- 耐磨板、堆焊板、橡胶。具体硬度、抗拉强度等数值按材料规范、制造商数据或已批准项目记录确认后再写入。
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
7. 采购与验收控制点

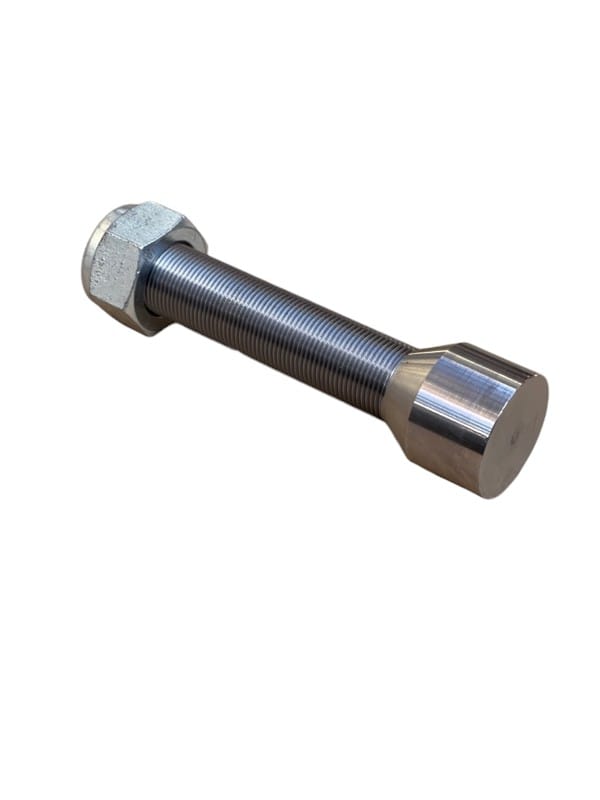

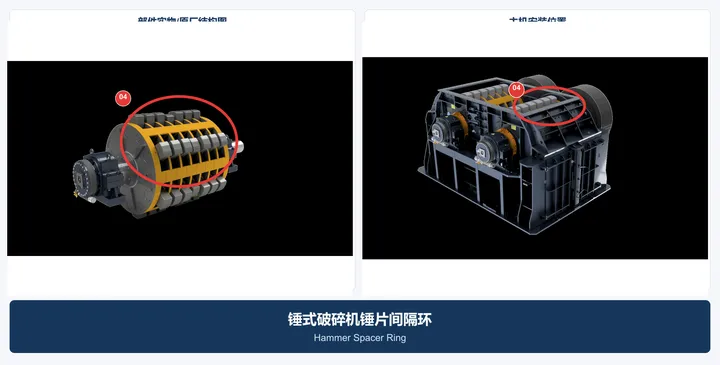

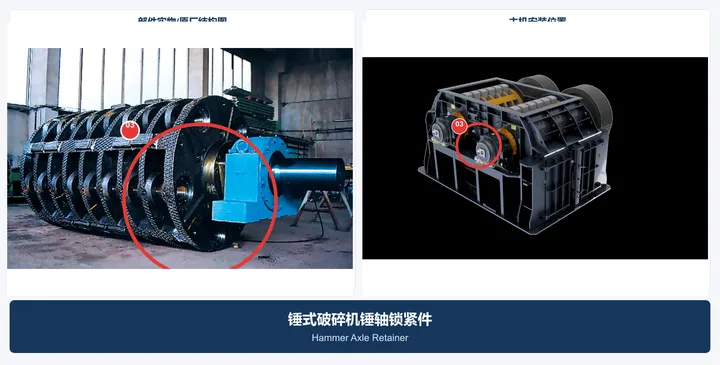

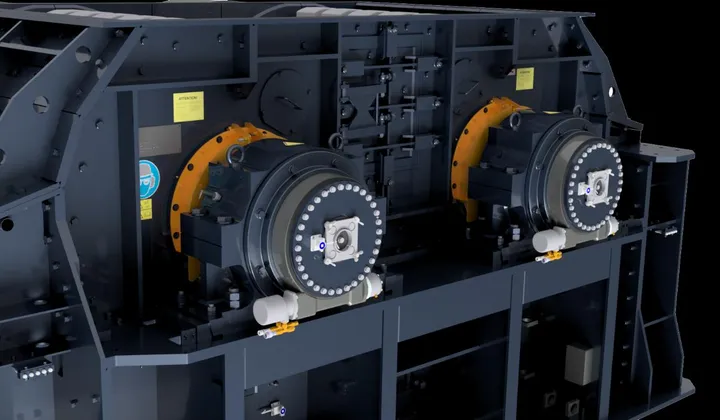

1. 明确是 HDS/TITAN 双轴、mammut/HUM 单轴，还是 HUV/HNM 锤磨机；禁止只按“锤式破碎机”名称订货； 2. 提供 OEM、型号、序列号、转子直径/宽度、锤头排布、锤轴数量、型号和最新总装图； 3. 锤头、锤轴、间隔件与锁紧件成套称重并按 OEM 配重图装配； 4. 主轴、锤轴、转子盘验收材质、热处理、硬度、UT/MT、关键尺寸和疲劳薄弱区； 5. 篦条/篦板段同时确认材料、弧度、间隙、分段编号、安装方向和热膨胀； 6. 篦架及台车检修后复核导轨平行度、滚轮载荷分配、锁紧和工作位置； 7. 轴承更换须记录游隙、配合、加热温度、润滑脂用量、密封状态和基线振动； 8. 衬板螺栓不得在没有夹紧长度、韧性和疲劳核算时任意升级强度或硬度。
同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM图纸与实测尺寸复核。
可核材料/结构路线（2026-10-31 · 不含牌号硬度寿命）
- HAZEMAG：一代单材铸造 + 打击区局部热处理（柄相对更韧）；二/三代复合铸造，耐磨质量分配按厂家公开描述，不作寿命倍率换算。
- CPC HM 10：公开高铬双金属打击头路线；不含合金百分比或硬度验收值。
- 结构：自由摆锤铰接于锤轴/销；HDS 等机型可转子锁止 + 液压抽装换锤；McLanahan 可选可换端头锤 vs 整体锤——订货须先核接口。
- 硬禁：不写死各厂标准牌号、头柄分区硬度、复合界面参数、判废 mm、固定寿命小时/吨。
