Criba vibratoria equilibrada · 2004—2015 · 2 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Criba vibratoria equilibrada F-Screen | F-Screen 36 x 8; F-Screen 36 x 10; F-Screen 48 x 8; F-Screen 48 x 10; F-Screen 48 x 12; F-Screen 48 x 14; F-Screen 48 x 16 | 2004—2015 | 40 |
| Criba vibratoria equilibrada F60-Screen | F60-Screen 5 x 12; F60-Screen 5 x 14; F60-Screen 5 x 16; F60-Screen 5 x 18 | 2004—2015 | 38 |

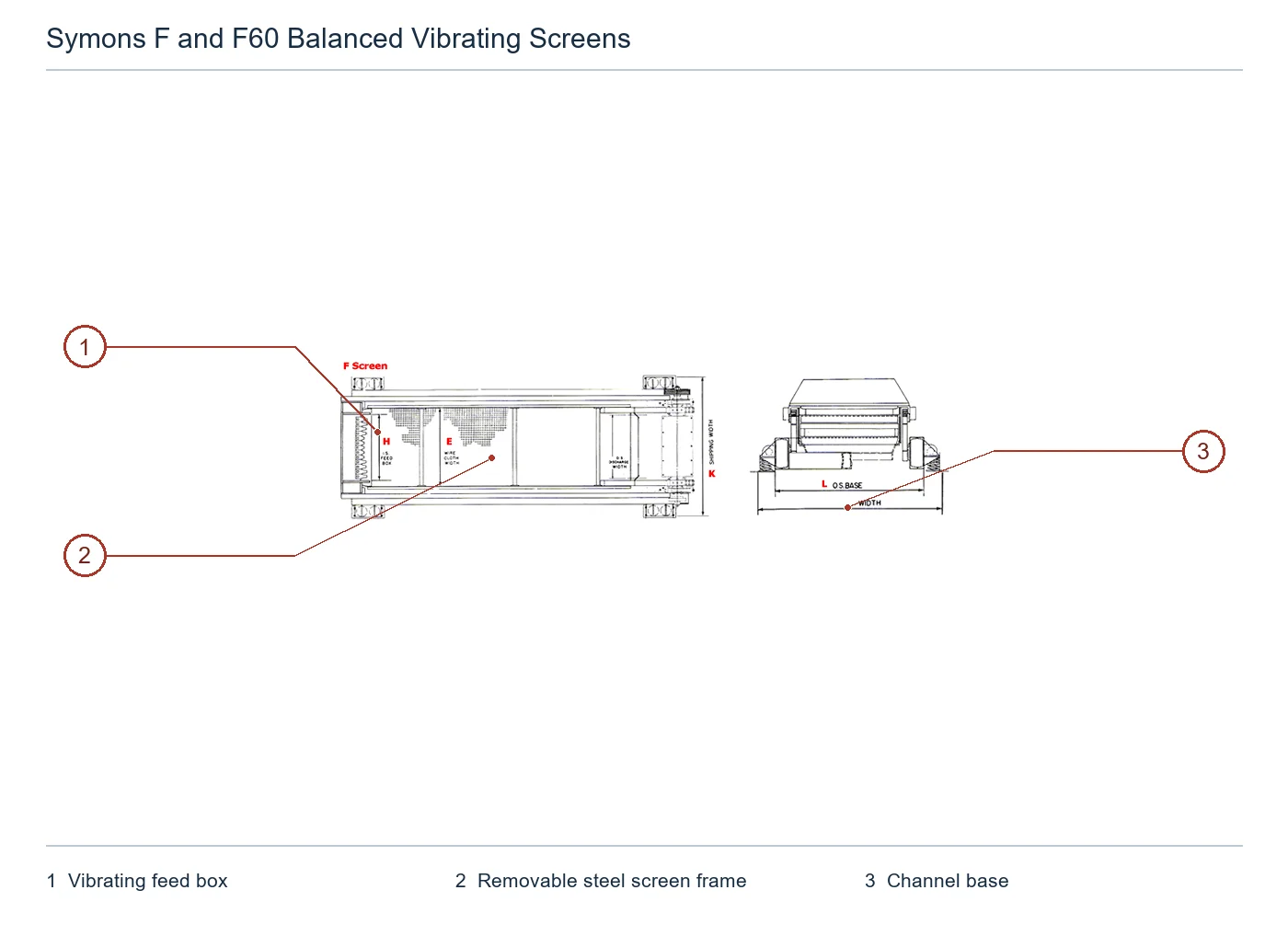

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Caja de alimentación vibratoria | Caja de alimentación en el extremo izquierdo de la vista en planta | F-Screen (configuración de la vista acotada de OEM) |
| 2 | Bastidor de criba desmontable de acero | Bastidor de criba en la vista en planta | F-Screen (configuración de la vista acotada de OEM) |
| 3 | Base de perfiles en U | Base de perfiles en U debajo del alzado del extremo | F-Screen (configuración de la vista acotada de OEM) |
| 4 | Bastidor de criba F60 | Elemento longitudinal superior del bastidor en la vista en planta | F60-Screen |
| 5 | Caja de alimentación F60 | Caja de alimentación a la izquierda de la vista en planta | F60-Screen |
| Componente |
|---|
| Barra de acero de la cubierta de equilibrado de la criba F |
| Distribuidor de alimentación de la criba F |
| Muelle laminar de soporte de la criba F |
| Cuatro muelles de accionamiento de la criba F |
| Motor externo de la criba F |
| Correa trapezoidal externa de la criba F |
| Página de piezas: polea de la criba |
| Página de piezas: eje |
| Página de piezas: muelle de accionamiento |
| Página de piezas: almohadilla del muelle de accionamiento |
| Página de piezas: tirante de la caja principal |
| Página de piezas: perno de la caja principal |
| Página de piezas: arandela de la tuerca del eje |
| Página de piezas: tuerca del eje (tuerca del eje) |
| Página de piezas: caja principal |
| Página de piezas: rodamiento de la caja principal |
| Página de piezas: volante |
| Página de piezas: tapa de la caja principal |
| Página de piezas: caja de accionamiento |
| Página de piezas: rodamiento de la caja de accionamiento |
| Página de piezas: tapa de la caja de accionamiento |
| Página de piezas: alojamiento del eje |
| Página de piezas: contrapesos de equilibrado |
| Página de piezas: separador del rodamiento |
| Página de piezas: anillo lanzador de aceite exterior |
| Página de piezas: anillo lanzador de aceite de la caja de accionamiento |
| Página de piezas: anillo lanzador de aceite de la caja principal |
| Página de piezas: protector del alojamiento del eje |
| Página de piezas: separador del anillo elástico |
| Página de piezas: espárrago de la caja principal |
| Página de piezas: arandela del eje |
| Página de piezas: separador del rodamiento de accionamiento |
| Página de piezas: separador del rodamiento principal |
| F conjunto de cubierta de cribado |
| F conjunto de nivel de equilibrado de criba |
| F conjunto de eje de criba |
| Página de piezas: llave de eje |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Caja de alimentación vibratoria (F-Screen) | Extremo de alimentación, sobre las barras de acero del nivel de equilibrado | |
| 2 | Bastidor de criba de acero desmontable (F-Screen) | Piso que soporta la superficie de cribado | |
| 3 | Base de perfiles de acero U (F-Screen) | Debajo de los niveles de cribado y equilibrado, conexión mediante resortes de apoyo | |
| Barras de acero del nivel de equilibrado (F-Screen) | Ambos lados del piso de cribado, apoyo de la caja de alimentación | ||
| Distribuidor de alimentación (F-Screen) | Interior de la caja de alimentación, distribución a lo ancho de la criba | ||
| Resorte laminar de apoyo (F-Screen) | Entre la base y los niveles de cribado y equilibrado; a 60° de la horizontal | ||
| 4 resortes de accionamiento (F-Screen) | Entre el conjunto de ejes y el piso de cribado; cantidad limitada al diseño descrito | ||
| Motor eléctrico externo (F-Screen) | Fuera de la cubierta antipolvo, lejos del calor y del polvo | ||
| Correa trapezoidal externa (F-Screen) | Transmisión fuera de la cubierta antipolvo | ||
| Polea de la criba | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F55-3C16 / F55-3C16x3 | |
| Eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | ||
| Resorte de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F211 / F211-312 / F211-322 | |
| Almohadilla del resorte de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F213 / F213-6 | |
| Tirante de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F214 / F214-648 | |
| Perno de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F215 | |
| Arandela de la tuerca del eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F218 | |
| Tuerca del eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F21-N / F21-6-48 / F21-N6 | |
| Caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F22 / F22-6 | |
| Rodamiento de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F220 / 22318 | |
| Volante de inercia | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F222 / F222-6 | |
| Tapa de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F23 / F23-6 | |
| Caja del eje de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F24 / F24-6 | |
| Rodamiento de la caja del eje de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F240 / 23224 | |
| Tapa de la caja del eje de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F25 / F25-6 | |
| Carcasa del eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F26 / F26-548 | |
| Contrapeso de equilibrado | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F27 | |
| Manguito separador del rodamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F28 | |
| Anillo deflector exterior | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F29-0 / F29-06 | |
| Anillo deflector de la caja del eje de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F29-D / F29-D6 | |
| Anillo deflector de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F29-M / F29-M6 | |
| Protector de la carcasa del eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F35 / F221-248 | |
| Separador del anillo elástico | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F107-177 / F107-187 | |
| Espárrago de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F215-7 | |
| Arandela del eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F218-6 | |
| Manguito separador del rodamiento de accionamiento | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F28-D6 | |
| Manguito separador del rodamiento principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F28-M6 | |
| Conjunto del piso de cribado (F-Screen) | Piso de cribado de estructura rígida tipo caja | ||
| Conjunto del nivel de equilibrado (F-Screen) | Conjunto de barras de acero pesadas a ambos lados del piso de cribado y caja de alimentación | ||
| Conjunto de ejes (F-Screen) | Fijado al nivel de equilibrado y conectado al piso de cribado mediante resortes de accionamiento | ||
| Llave para el eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F21-W6 |
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| Bastidor de criba de acero desmontable (F60-Screen) | Piso que soporta la superficie de cribado | |
| Barras de acero del nivel de equilibrado (F60-Screen) | Ambos lados del piso de cribado, apoyo de la caja de alimentación | |
| Caja de alimentación vibratoria (F60-Screen) | Extremo de alimentación, sobre las barras de acero del nivel de equilibrado | |
| Distribuidor de alimentación (F60-Screen) | Interior de la caja de alimentación, distribución a lo ancho de la criba | |
| Base de perfiles de acero U (F60-Screen) | Debajo de los niveles de cribado y equilibrado, conexión mediante resortes de apoyo | |
| Resorte laminar de apoyo (F60-Screen) | Entre la base y los niveles de cribado y equilibrado; a 60° de la horizontal | |
| 4 resortes de accionamiento (F60-Screen) | Entre el conjunto de ejes y el piso de cribado; cantidad limitada al diseño descrito | |
| Rodamiento de accionamiento para servicio pesado (F60-Screen) | Conjunto de ejes; opción para servicio pesado de 130mm, no aplicable a todas las configuraciones | |
| Elementos de sujeción del bastidor de criba (F60-Screen) | Fijación del bastidor de criba dentro del piso | |
| Perno de sujeción (F60-Screen) | Punto de sujeción del bastidor de criba | |
| Malla de criba opcional con tensado lateral (F60-Screen) | Superficie del piso de criba; opcional | |
| Placa de sujeción para tensado por resorte (F60-Screen) | Fijación de la malla opcional con tensado lateral | |
| Polea de la criba | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F55-3C16x3 |
| Separador del anillo elástico | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F107-177 / F107-187 |
| Resorte de accionamiento | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F211-312 |
| Almohadilla del resorte de accionamiento | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F213-6 |
| Tirante de la caja del eje principal | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F214-660 |
| Espárrago de la caja del eje principal | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F215-7 |
| Separador | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F216-1 |
| Eje | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F21-760 |
| Arandela del eje | Conjunto de ejes F-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F218-6 |
| Tuerca del eje | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F21-N6 |
| Protector de la carcasa del eje | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F221-260 |
| Volante de inercia | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F222-6 |
| Caja del eje principal | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F22-7 |
| Tapa de la caja del eje principal | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F23-6 |
| Caja del eje de accionamiento | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F24-6M |
| Manguito separador del rodamiento de accionamiento | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F25-6M / F28-D7 |
| Carcasa del eje | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F26-560 |
| Manguito separador del rodamiento principal | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F28-M7 |
| Anillo deflector exterior | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F29-07 |
| Anillo deflector de la caja del eje de accionamiento | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F29-D6 |
| Rodamiento de la caja del eje principal | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 22318 |
| Rodamiento de la caja del eje de accionamiento | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 23224 |
| Conjunto del piso de cribado (F60-Screen) | Piso de cribado de estructura rígida tipo caja | |
| Conjunto del nivel de equilibrado (F60-Screen) | Conjunto de barras de acero pesadas a ambos lados del piso de cribado y caja de alimentación | |
| Conjunto de ejes (F60-Screen) | Fijado al nivel de equilibrado y conectado al piso de cribado mediante resortes de accionamiento | |
| Llave de tuercas | Conjunto de ejes F60-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | F21-W6 |
La serie Screens Balanced vibrating screen abarca 2 modelos: Criba vibratoria equilibrada F-Screen, Criba vibratoria equilibrada F60-Screen. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Screens Balanced vibrating screen figura también con estas denominaciones: F-Screen balanced vibrating screen, F-Screen 36 x 8, F-Screen 36 x 10, F-Screen 48 x 8, F-Screen 48 x 10, F-Screen 48 x 12, F-Screen 48 x 14, F-Screen 48 x 16, F60-Screen balanced vibrating screen, F60-Screen 5 x 12, F60-Screen 5 x 14, F60-Screen 5 x 16, F60-Screen 5 x 18.
El modelo Screens Balanced vibrating screen figura bajo la marca Symons, tipo de equipo: Criba vibratoria equilibrada, período: 2004—2015. Estado: Modelo histórico.
Constan 75 componentes, entre ellos: Bastidor de criba de acero desmontable (F-Screen), Barras de acero del nivel de equilibrado (F-Screen), Caja de alimentación vibratoria (F-Screen), Distribuidor de alimentación (F-Screen), Base de perfiles de acero U (F-Screen), Resorte laminar de apoyo (F-Screen), 4 resortes de accionamiento (F-Screen), Motor eléctrico externo (F-Screen) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Polea de la criba: F55-3C16 / F55-3C16x3, Resorte de accionamiento: F211 / F211-312 / F211-322, Almohadilla del resorte de accionamiento: F213 / F213-6, Tirante de la caja del eje principal: F214 / F214-648, Perno de la caja del eje principal: F215, Arandela de la tuerca del eje: F218, Tuerca del eje: F21-N / F21-6-48 / F21-N6, Caja del eje principal: F22 / F22-6, Rodamiento de la caja del eje principal: F220 / 22318, Volante de inercia: F222 / F222-6.
Componentes específicos con página propia: Conjunto del piso de cribado (F-Screen), Conjunto del nivel de equilibrado (F-Screen), Conjunto de ejes (F-Screen), Llave para el eje, Conjunto del piso de cribado (F60-Screen), Conjunto del nivel de equilibrado (F60-Screen), Conjunto de ejes (F60-Screen), Llave de tuercas (8 en total).
