Criba preliminar de parrilla · 2004—2015 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Criba preliminar de parrilla K Bar Grizzly Screen | Criba de barras K Bar 42in / 48in / 72in; K20 | 2004—2015 | 54 |

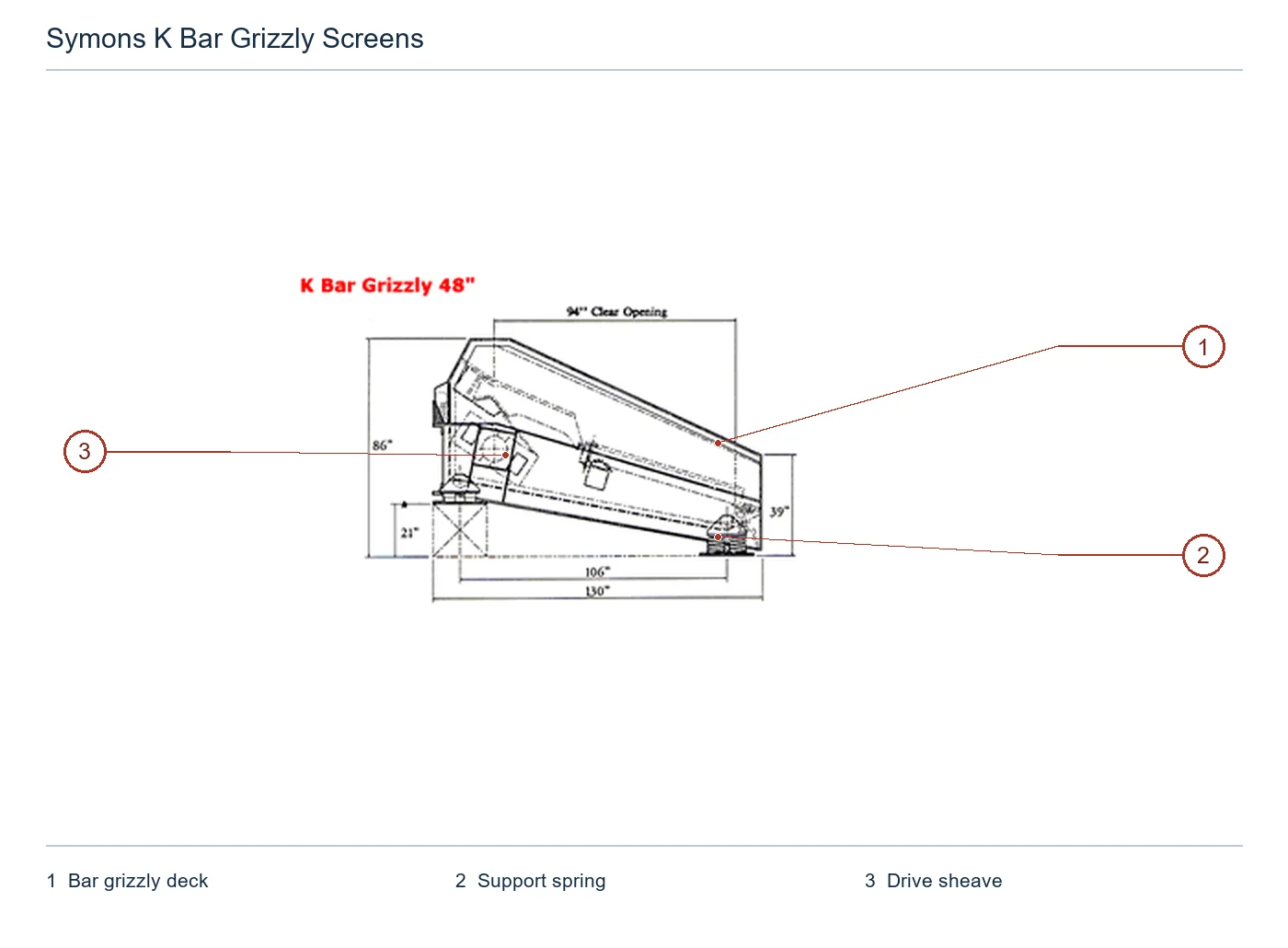

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Cubierta de criba de barras | Perfil de la cubierta inclinada de criba de barras | Criba de barras K Bar 48" |
| 2 | Resorte de apoyo | Resorte de apoyo bajo el extremo de descarga | Criba de barras K Bar 48" |
| 3 | Polea de accionamiento | Polea motriz expuesta cerca del extremo de alimentación | Criba de barras K Bar 48" |
| Componente |
|---|
| K grid: parrilla cónica de precribado |
| K grille: pieza de montaje de caucho de la criba de preclasificación |
| K grid: motor de accionamiento de la criba de preclasificación |
| K grid: polea del motor de la criba de preclasificación |
| K grid: correa trapezoidal de precribado |
| K grid: polea conducida de la criba de preclasificación |
| Página de pieza: resorte del balancín |
| Página de pieza: perno del resorte del balancín |
| Página de pieza: soportes de caucho |
| Página de pieza: asiento del resorte del balancín |
| Página de pieza: soporte del perno del resorte del balancín |
| Página de pieza: base (base) |
| Página de pieza: casquillo de caucho del balancín |
| Página de pieza: resorte de la cubierta |
| Página de pieza: balancín |
| Página de pieza: perno del balancín |
| Página de pieza: casquillo de caucho del perno del balancín |
| Página de pieza: viga del vibrador del extremo de descarga |
| Página de pieza: tornillo de la viga del vibrador |
| Página de pieza: perno de la viga del vibrador |
| Página de pieza: viga del vibrador del extremo de alimentación |
| Página de pieza: placa lateral de la criba (lateral de la cubierta) |
| Página de pieza: apoyo transversal |
| Página de pieza: perno del apoyo transversal A (perno del apoyo transversal A) |
| Página de pieza: grupo de pernos del apoyo transversal B (perno del apoyo transversal B) |
| Página de pieza: extremo de descarga |
| Página de pieza: bandeja de protección del vibrador |
| Página de pieza: perno de la bandeja de protección del vibrador |
| Página de pieza: protección del extremo de descarga |
| Página de pieza: perno de la bandeja de protección del extremo de descarga |
| Página de pieza: perno de la bandeja de protección del extremo de descarga (nombre original repetido) (perno perno de la bandeja de protección del extremo de descarga) |
| Página de pieza: placa de apoyo de barras |
| Página de pieza: perno del extremo inferior del separador de barras |
| Página de pieza: extremo superior del separador de barras |
| Página de pieza: extremo inferior del separador de barras |
| Página de pieza: extremo superior de la barra de sujeción |
| Página de pieza: perno del extremo superior de la barra de sujeción |
| Página de pieza: extremo inferior de la barra de sujeción |
| Página de pieza: perno del extremo inferior de la barra de sujeción |
| Página de pieza: pieza del extremo de alimentación (extremo de alimentación) |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| Barras cónicas de parrilla (K Bar Grizzly Screen) | Superficie de cribado de parrilla, montaje sobre caucho | |
| Elementos de montaje de caucho (K Bar Grizzly Screen) | Apoyo de las barras de parrilla | |
| Motor eléctrico de accionamiento (K Bar Grizzly Screen) | Sistema de accionamiento con motor y correa trapezoidal | |
| Polea del motor eléctrico (K Bar Grizzly Screen) | Eje del motor; suministro estándar según el original | |
| correa trapezoidal (K Bar Grizzly Screen) | Del motor a la polea conducida; suministro estándar según el original | |
| Polea conducida (K Bar Grizzly Screen) | Entrada del mecanismo de accionamiento; suministro estándar según el original | |
| Resorte del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | J127-1 |
| Perno del resorte del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Elementos de montaje de caucho | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Asiento del resorte del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K114-2 |
| Soporte del perno del resorte del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K114-4 |
| Base | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K11-5 |
| Elemento de caucho del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K15-1-18 |
| Resorte del piso de criba | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K16-1 |
| Apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K18-5 |
| Perno del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Elemento de caucho del perno del apoyo basculante | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K19-2 |
| Extremo de descarga de la viga del excitador | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K32-3F |
| Tornillo de la viga del excitador | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Perno de la viga del excitador | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Extremo de alimentación de la viga del excitador | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K32-3H |
| Placa lateral del piso de criba | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K340-1 |
| Apoyo transversal | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K341-1 |
| Pernos del apoyo transversal, grupo A | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Pernos del apoyo transversal, grupo B | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Pieza del extremo de descarga | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K342-1 / K349-2F |
| Bandeja protectora del excitador | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K343-1 |
| Perno de la bandeja protectora del excitador | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Protector del extremo de descarga | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K344-1 |
| Perno de la bandeja protectora del extremo de descarga | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Perno de la bandeja protectora del extremo de descarga | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Placa de apoyo de las barras | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K345-1 |
| Perno del separador del extremo inferior de la barra | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Separador de la barra en el extremo de alimentación | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K346-H |
| Separador del extremo inferior de la barra | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K346-T |
| Barra de sujeción del extremo de alimentación | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K347-1 |
| Perno de la barra de sujeción del extremo de alimentación | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Barra de sujeción inferior | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K348-1 |
| Perno de la barra de sujeción inferior | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Pieza del extremo de alimentación | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K349-1H |
| Revestimiento lateral del extremo de descarga | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K349-1F |
| Arandela de acero | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K350-1 |
| Arandela de caucho | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K351-1 |
| Almohadilla de sujeción de la barra | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K352-1 / K352-1A / K352-1B / K352-1C |
| Barra de parrilla opcional | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K410-2 |
| Barra lateral | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K411-2 / K411-2A / K411-3 / K411-3A |
| Perno de la barra lateral | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Revestimiento lateral | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K412-1 |
| Perno del revestimiento lateral | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | |
| Unidad de potencia de vibración (K Bar Grizzly Screen) | Mecanismo de excitación de la criba; componentes internos no indicados | |
| Juego de revestimientos laterales | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K349-1 |
| Juego de almohadillas de sujeción de barras | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K352-1 |
| Juego de bloques de la barra lateral | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | K411-2A / K411-3A |
| Perno del juego de bloques de la barra lateral | Criba K Bar Grizzly Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar |
El modelo Criba preliminar de parrilla K Bar Grizzly Screen figura también con estas denominaciones: K Bar Grizzly Screen bar grizzly screen, K Bar Grizzly 42in / 48in / 72in, K20.
El modelo Criba preliminar de parrilla K Bar Grizzly Screen figura bajo la marca Symons, tipo de equipo: Criba preliminar de parrilla, período: 2004—2015. Estado: Modelo histórico.
Constan 54 componentes, entre ellos: Barras cónicas de parrilla (K Bar Grizzly Screen), Elementos de montaje de caucho (K Bar Grizzly Screen), Motor eléctrico de accionamiento (K Bar Grizzly Screen), Polea del motor eléctrico (K Bar Grizzly Screen), correa trapezoidal (K Bar Grizzly Screen), Polea conducida (K Bar Grizzly Screen), Resorte del apoyo basculante, Perno del resorte del apoyo basculante y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Resorte del apoyo basculante: J127-1, Asiento del resorte del apoyo basculante: K114-2, Soporte del perno del resorte del apoyo basculante: K114-4, Base: K11-5, Elemento de caucho del apoyo basculante: K15-1-18, Resorte del piso de criba: K16-1, Apoyo basculante: K18-5, Elemento de caucho del perno del apoyo basculante: K19-2, Extremo de descarga de la viga del excitador: K32-3F, Extremo de alimentación de la viga del excitador: K32-3H.
Componentes específicos con página propia: Unidad de potencia de vibración (K Bar Grizzly Screen), Juego de revestimientos laterales, Juego de almohadillas de sujeción de barras, Juego de bloques de la barra lateral, Perno del juego de bloques de la barra lateral (5 en total).
