Trituradora de cono · 1928 · 3 modelos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Trituradoras de cono Symons Short Head | Symons de cabeza corta 3; Symons de cabeza corta 24; Symons de cabeza corta 36; Symons de cabeza corta 48; Symons de cabeza corta 51; Symons de cabeza corta 60; Symons de cabeza corta 66; Symons de cabeza corta 84; Bergeaud-Symons 3ft de cabeza corta / cuenco para trituración fina | 13 | |
| Trituradoras de cono Symons Standard | Symons estándar 3; Symons estándar 4¼; Symons estándar 5½; Symons estándar 24; Symons estándar 36; Symons estándar 48; Symons estándar 51; Symons estándar 60; Symons estándar 66; Symons estándar 84; Symons estándar 10ft | 8 | |
| Resumen de tamaños históricos de las trituradoras de cono Symons | Trituradora de cono Symons 2; trituradora de cono Symons 3; trituradora de cono Symons 4¼; trituradora de cono Symons 5½; trituradora de cono Symons 7; trituradora de cono Symons 5½ HD; trituradora de cono Symons 7 HD; trituradora de cono Symons 7 XHD; trituradora de cono Symons 7 SHD; trituradora de cono Symons 4; Symons estándar 10ft; Symons 7ft | 1928 | 32 |

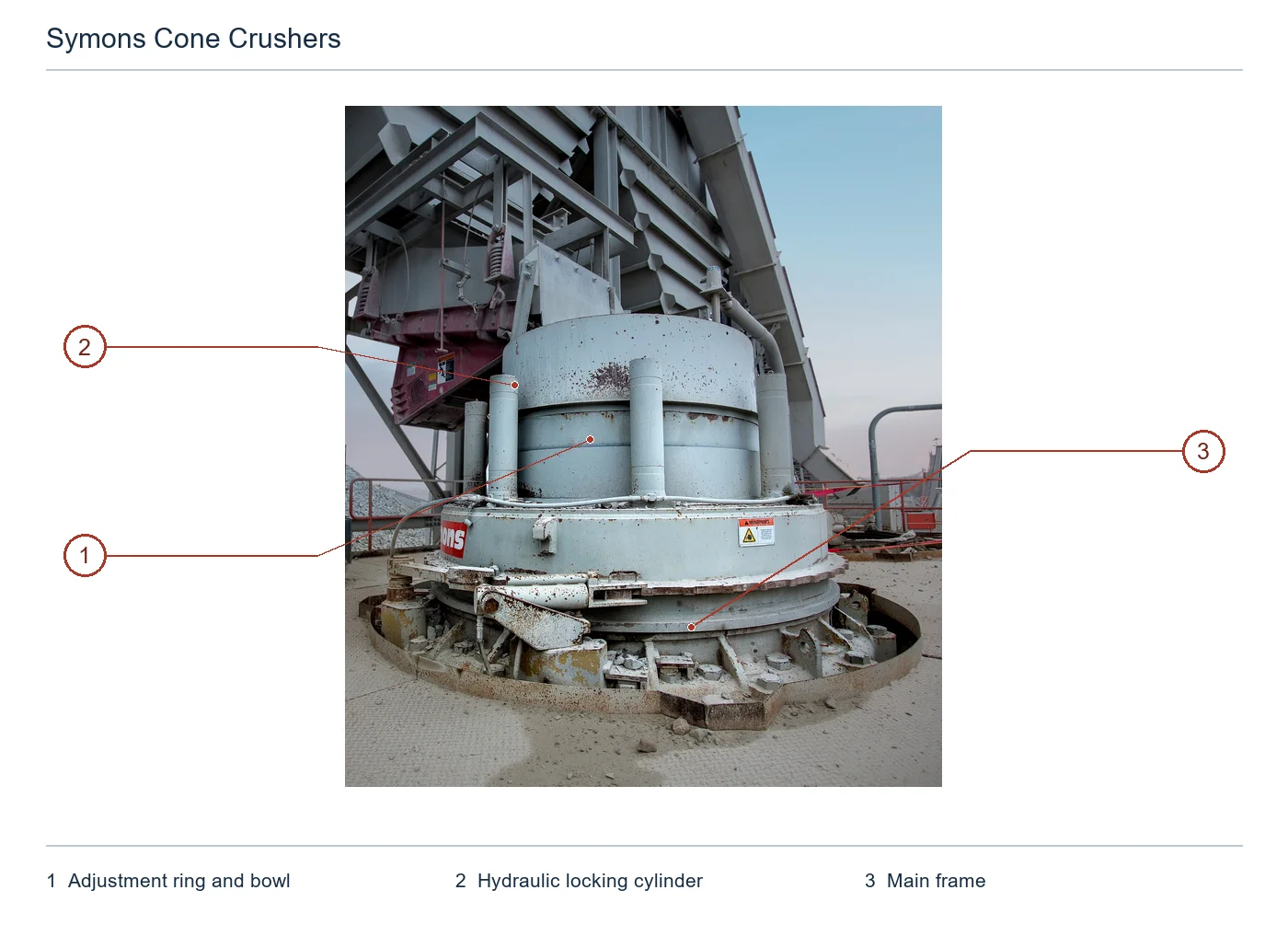

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Anillo de ajuste y cuenco | Cuenco visible en el centro entre los postes hidráulicos, con el anillo de ajuste debajo; conjunto agrupado | Symons (configuración de modernización instalada por Metso en 2016; tamaño en pies no especificado) |
| 2 | Cilindro hidráulico de bloqueo | Unidad hidráulica vertical de bloqueo alrededor del cuenco | Symons (configuración de modernización instalada por Metso en 2016; tamaño en pies no especificado) |
| 3 | Bastidor principal | Bastidor principal inferior portante bajo el anillo de ajuste | Symons (configuración de modernización instalada por Metso en 2016; tamaño en pies no especificado) |
| 4 | Mantle | Revestimiento en la superficie exterior de la cabeza | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 5 | Revestimiento del cóncavo | Revestimiento de la cámara de trituración dentro del cuenco | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 6 | Eje principal | Eje principal vertical en el centro de la máquina | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 7 | Casquillo excéntrico interior | Dentro del conjunto excéntrico alrededor del eje principal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 8 | Revestimiento del apoyo esférico | Revestimiento de apoyo esférico bajo la cabeza | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 9 | Gear | Engranaje motriz grande bajo el conjunto excéntrico | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 10 | Pinion | En el extremo interior del contraeje, engranado con la rueda dentada | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 11 | Anillo de corte con soplete | En la zona superior de bloqueo del manto | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 12 | Head | Cuerpo de la cabeza que soporta el manto | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 13 | Countershaft | Eje de accionamiento horizontal en el lado derecho | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 14 | Bowl | Cuenco superior que soporta el revestimiento del cóncavo | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 15 | Anillo de ajuste | Anillo de ajuste alrededor del cuenco | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 16 | Eccentric | Excéntrico alrededor de la parte inferior del eje principal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 17 | Casquillo excéntrico exterior | Casquillo excéntrico exterior entre el excéntrico y el bastidor principal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 18 | Casquillo del contraeje | Casquillo de apoyo del eje dentro de la caja del contraeje | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 19 | Arandela de empuje | Apoyo de empuje axial cerca del piñón del contraeje | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 20 | Placas de apoyo axial | Paquete de placas de apoyo bajo el eje principal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 21 | Perno de resorte / resorte | Grupo de resortes y pernos alrededor del bastidor y del anillo de ajuste | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 22 | Cámara de agua | Zona de sellado del soporte esférico bajo la cabeza | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 23 | Socket | Soporte esférico bajo la cabeza | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 24 | Anillo de sellado del soporte esférico | Zona de sellado alrededor del soporte esférico | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 25 | Tolva de alimentación | Tolva de alimentación cilíndrica en la parte superior | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 26 | Placa de alimentación | Placa de alimentación en el extremo superior del eje principal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 27 | Cono de alimentación | Cono de alimentación inclinado dentro de la tolva | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 28 | Anillo deflector de aceite | Deflector anular de aceite bajo la cabeza | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 29 | Lanzador de aceite | Lanzador de aceite en el extremo exterior del contraeje | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 30 | Caja del contraeje | Alojamiento que rodea el contraeje horizontal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 31 | Mainframe | Bastidor principal exterior portante | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 32 | Revestimiento del bastidor principal | Revestimiento de desgaste dentro del bastidor principal | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| 33 | Counterweight | Contrapeso del conjunto excéntrico | Symons (familia de diseño FLS EXCEL; modelo instalado exacto, cámara Standard/Short Head y configuración no especificados) |
| Componente |
|---|
| Engranaje motriz — corona dentada y piñón |
| Borde de unión (ejemplo de reparación de 1938) |
| Tanque de agua HydroLoop |
| Bomba de agua HydroLoop (configuración redundante) |
| Conjunto de filtro HydroLoop |
| Detección digital de nivel HydroLoop |
| Control mecánico de caudal HydroLoop |
| Motor preconfigurado HydroLoop |
| Medios de manipulación HydroLoop (ranura para horquilla / orejeta de elevación) |
| Eje del piñón y contraeje OEM (agrupados) |
| Central hidráulica |
| Mecanismo de ajuste del motor hidráulico. |
| Sentinel sistema de modernización para limpieza hidráulica de cámara y liberación de metales |
| Torno reparado in situ (realizado in situ en 1938) |
| Conjunto de actualización de sello de agua de circuito cerrado HydroLoop |
| Componente de función de reabastecimiento automático de agua HydroLoop |
| Ajuste y actualización avanzados del recipiente de cono fijo |
| Metso modernización de la liberación hidráulica de metales y limpieza de cámara |
| Unidad de lubricación completa PLU |
| Categoría de estructura Vouglans de cabeza corta (método de ingeniería original) |
| Categoría de cuenco estrecho Vouglans (método de ingeniería original) |
| Conjunto de modificación de extensión del eje principal de cabeza corta |
| Conjunto básico de ajuste |
| Kit de expansión de ajuste |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Anillo de ajuste y taza del cono fijo | Parte superior de la cámara de trituración | |
| 2 | Columna de bloqueo hidráulico | Sistema de bloqueo del cono fijo | |
| 3 | Bastidor de repuesto OEM | Bastidor portante de la máquina principal; categorías y dimensiones no indicadas | 3378-1436 / 3378-2727 / 3378-2995 / 3378-5157 |
| 4 | manto | Superficie exterior de la cabeza del cono | 5013-4801 / 5013-6001 / 5013-2201 / 5013-2501 |
| 5 | cóncavo | Superficie interior del cono fijo en forma de taza | 4830-4881 / 4830-0158 / 4830-4341 / 4830-4071 |
| 6 | eje principal | Apoyo central de la carcasa | 6886-1221 / 6886-1781 / 6886-2273 / 3886-3183 |
| 7 | Casquillo interior del excéntrico | Interior del conjunto excéntrico | 2214-5706 / 2206-6641 / 2207-2561 / 2207-1401 |
| 8 | Revestimiento del apoyo esférico | Apoyo esférico | 4872-7050 / 4872-3565 / 4872-4795 / 4872-2335 |
| 9 | Engranaje grande de accionamiento | Conjunto de accionamiento del excéntrico | 3680-8401 / 3680-8753 / 3680-9455 / 3680-4204 |
| 10 | piñón | Extremo de transmisión del contraeje | 3680-7001 / 3680-7353 / 3680-7703 / 3682-7652 |
| 11 | Anillo de corte con soplete | Punto de bloqueo del manto del cono móvil | 6391-3321 / 6391-0181 / 8607-7041 / 7320-4661 |
| 12 | Cabeza del cono móvil de repuesto OEM | Cabeza portante del cono móvil en la cámara de trituración; indicada por separado del manto | 4245-7003 / 4245-7004 / 4246-3001 / 4246-3002 |
| 17 | casquillo | Apoyos correspondientes del eje y del cono móvil | |
| Corona dentada y piñón | Sistema de transmisión | ||
| Bordes de unión de la carcasa (reparación de 1938) | Bordes de unión de las partes superior e inferior de la carcasa; original edges, término técnico exacto sin confirmar | ||
| Tanque HydroLoop | Unidad externa sobre patín del sello de agua de circuito cerrado | ||
| Bomba de agua HydroLoop (configuración redundante) | Unidad externa de recirculación del sello de agua de circuito cerrado | ||
| Conjunto de filtración HydroLoop | Filtración externa del agua de retorno del sello de agua | ||
| Detección digital de nivel HydroLoop | Control de nivel del tanque de recirculación; estructura del sensor y punto exacto de montaje no indicados | ||
| Control mecánico de caudal HydroLoop | Control del caudal de suministro de agua al sello de circuito cerrado | ||
| Motor eléctrico preconfigurado HydroLoop | Unidad externa sobre patín; esquema detallado de conexiones de montaje no indicado | ||
| Puntos de manipulación HydroLoop (alojamientos para horquillas / orejetas de izaje) | Puntos de manipulación de la unidad externa sobre patín; no constituyen un kit de herramientas de compra separada | ||
| Eje del piñón y contraeje OEM | Ejes de transmisión de la máquina principal; posición individual de montaje no indicada | ||
| Unidad de potencia hidráulica | Sistema de modernización hidráulica | ||
| Mecanismo de ajuste con motor hidráulico | Sistema de ajuste del cono fijo | ||
| Sistema de modernización Sentinel para limpieza hidráulica de la cámara y liberación de intriturables | Mecanismos de sujeción hidráulica, limpieza de la cámara y ajuste de la taza | ||
| Torno para reparación in situ (fabricado en obra en 1938) | Zona de mecanizado del borde de unión de la carcasa inferior de la trituradora | ||
| Conjunto de modernización HydroLoop del sello de agua de circuito cerrado | Unidad externa sobre patín, conectada a la interfaz existente del sello de agua Symons | ||
| Conjunto de reposición automática de agua HydroLoop | Reposición de agua del sello de circuito cerrado; válvulas y componentes de control no especificados | ||
| Modernización avanzada del ajuste de la taza | Mecanismo de ajuste de la taza Symons 7ft | ||
| Modernización Metso de liberación hidráulica de intriturables y limpieza de la cámara | Modernización de liberación de intriturables y limpieza de la cámara que sustituye los resortes mecánicos originales | ||
| Unidad de lubricación integrada PLU | Sistema de lubricación y refrigeración de la máquina principal |
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| manto | Superficie exterior de la cabeza del cono | 5013-4801 / 5013-7601 / 5013-7702 / 5013-7401 |
| cóncavo | Superficie interior del cono fijo en forma de taza | 4830-0158 / 4829-8603 / 4830-6430 / 4830-6231 |
| eje principal | Apoyo central de la carcasa | |
| Casquillo interior del excéntrico | Interior del conjunto excéntrico | |
| Revestimiento del apoyo esférico | Apoyo esférico | |
| Engranaje grande de accionamiento | Conjunto de accionamiento del excéntrico | |
| piñón | Extremo de transmisión del contraeje | |
| Anillo de corte con soplete | Punto de bloqueo del manto del cono móvil | |
| Tipo de construcción Short Head en Vouglans (tête courte) | Designación original 3ft tête courte; dimensiones de cabeza y carcasa no indicadas | |
| Tipo de taza para trituración fina en Vouglans (bol fin) | Designación original bol fin, ajuste 4mm; perfil y aleación del cóncavo no indicados | |
| Conjunto de extensión del eje principal Short Head | Parte superior del eje principal: bloqueo y sustitución del revestimiento | |
| Kit básico de puesta a punto (tune-up kit) | Posición del resorte sellado dentro de la carcasa de resortes | |
| Kit ampliado de puesta a punto (tune-up kit) | Posiciones de componentes de resorte, guía y posicionamiento |
| Componente | Ubicación | N.º de pieza / plano |
|---|---|---|
| manto | Superficie exterior de la cabeza del cono | 5013-6001 / 5013-2201 / 5013-2501 / 5013-8401 |
| cóncavo | Superficie interior del cono fijo en forma de taza | 4830-4881 / 4830-4341 / 4830-4071 / 4830-2958 |
| eje principal | Apoyo central de la carcasa | |
| Casquillo interior del excéntrico | Interior del conjunto excéntrico | 2214-5706 |
| Revestimiento del apoyo esférico | Apoyo esférico | 4872-7050 / 4872-3565 |
| Engranaje grande de accionamiento | Conjunto de accionamiento del excéntrico | |
| piñón | Extremo de transmisión del contraeje | |
| Anillo de corte con soplete | Punto de bloqueo del manto del cono móvil | 6391-0181 |
La serie Cone crusher abarca 3 modelos: Trituradoras de cono Symons Short Head, Trituradoras de cono Symons Standard, Resumen de tamaños históricos de las trituradoras de cono Symons. Las denominaciones anteriores figuran en la tabla de modelos de esta página.
El modelo Cone crusher figura también con estas denominaciones: Symons Short Head cone crushers, Symons Short Head 3, Symons Short-Head 24, Symons Short-Head 36, Symons Short-Head 48, Symons Short-Head 51, Symons Short-Head 60, Symons Short-Head 66, Symons Short-Head 84, Bergeaud-Symons 3ft tête courte / bol fin, Symons Standard cone crushers, Symons Standard 3, Symons Standard 4¼, Symons Standard 5½.
El modelo Cone crusher figura bajo la marca Symons, tipo de equipo: Trituradora de cono, período: 1928. Estado: Modelo histórico.
Constan 50 componentes, entre ellos: manto, cóncavo, eje principal, Casquillo interior del excéntrico, Revestimiento del apoyo esférico, Engranaje grande de accionamiento, piñón, Anillo de corte con soplete y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
manto: 5013-4801 / 5013-7601 / 5013-7702 / 5013-7401, cóncavo: 4830-0158 / 4829-8603 / 4830-6430 / 4830-6231, manto: 5013-6001 / 5013-2201 / 5013-2501 / 5013-8401, cóncavo: 4830-4881 / 4830-4341 / 4830-4071 / 4830-2958, Casquillo interior del excéntrico: 2214-5706, Revestimiento del apoyo esférico: 4872-7050 / 4872-3565, Anillo de corte con soplete: 6391-0181, manto: 5013-4801 / 5013-6001 / 5013-2201 / 5013-2501, cóncavo: 4830-4881 / 4830-0158 / 4830-4341 / 4830-4071, eje principal: 6886-1221 / 6886-1781 / 6886-2273 / 3886-3183.
Componentes específicos con página propia: Conjunto de extensión del eje principal Short Head, Kit básico de puesta a punto (tune-up kit), Kit ampliado de puesta a punto (tune-up kit), Columna de bloqueo hidráulico, Unidad de potencia hidráulica, Mecanismo de ajuste con motor hidráulico, Sistema de modernización Sentinel para limpieza hidráulica de la cámara y liberación de intriturables, Torno para reparación in situ (fabricado en obra en 1938) y más (13 en total).
