Criba vibratoria horizontal · 2004—2015 · 1 modelo
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Criba vibratoria horizontal H-Screen | H-Screen 4 x 16; H-Screen 5 x 16; H-Screen 6 x 16; H-Screen 6 x 20; OH-516-301 | 2004—2015 | 57 |

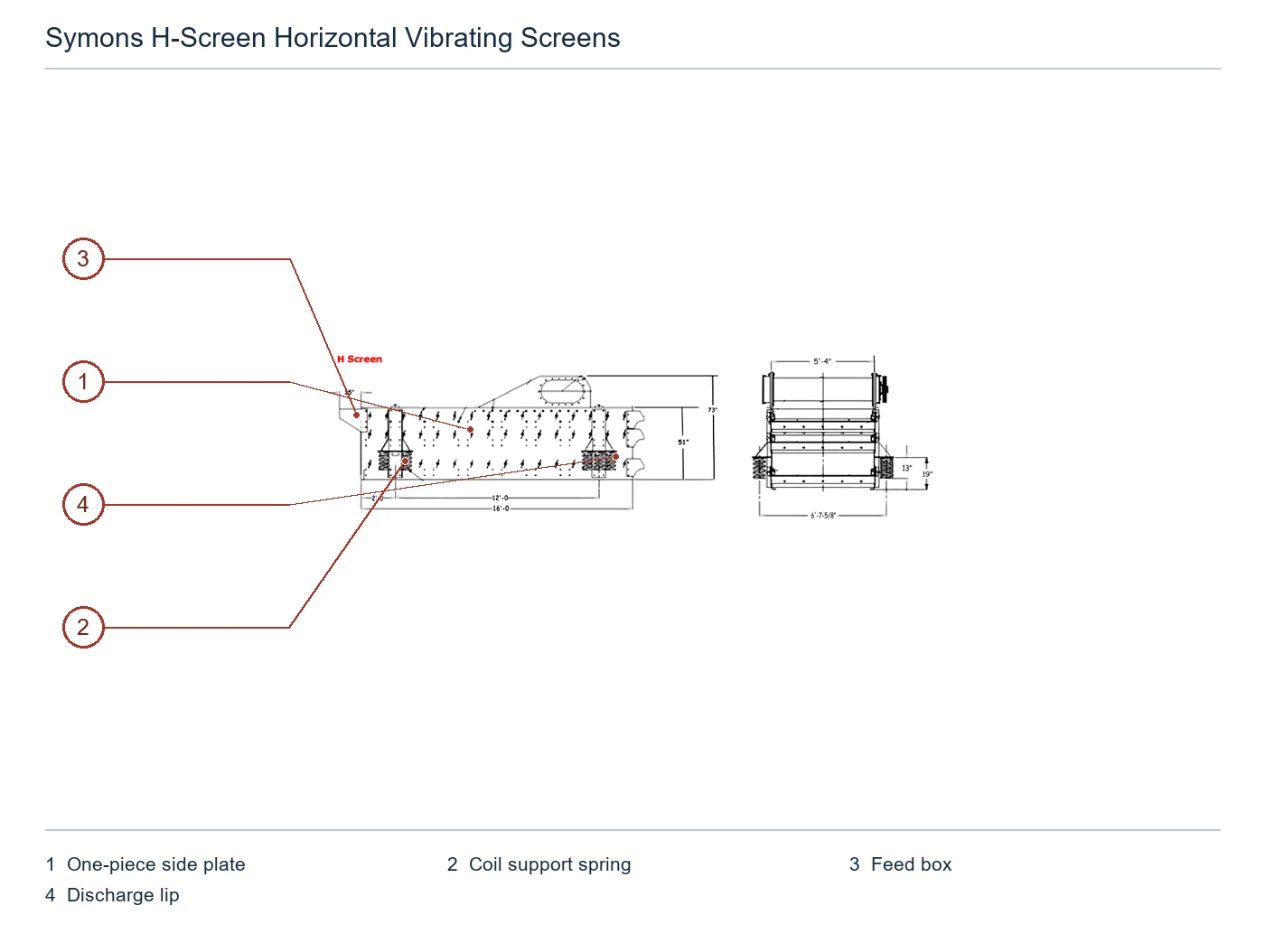

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placa lateral de una pieza | Placa lateral de una pieza en el alzado izquierdo | H-Screen (configuración de la vista acotada de OEM) |
| 2 | Muelle helicoidal de soporte | Muelle helicoidal de soporte debajo del extremo de alimentación | H-Screen (configuración de la vista acotada de OEM) |
| 3 | Caja de alimentación | Caja de alimentación en el extremo izquierdo del alzado lateral | H-Screen (configuración de la vista acotada de OEM) |
| 4 | Labio de descarga | Borde de descarga a la derecha del alzado lateral | H-Screen (configuración de la vista acotada de OEM) |
| Componente |
|---|
| Dos ejes de la criba H |
| Contrapeso concéntrico de la criba H |
| Engranaje de sincronización de la criba H |
| Motor de accionamiento de la criba H |
| Correa trapezoidal de la criba H |
| Rodamiento del conjunto de eje de la criba H |
| Bastidor de la cubierta de la criba H |
| Asiento de muelle de la criba H |
| Conector Huck de la criba H |
| Malla de criba H con tensado lateral |
| Perno rápido y cuña de la criba H |
| Criba H con barra de pulverización |
| Filtro H con subbastidor |
| Criba H con bastidor de motor en A |
| Criba H con canaleta de descarga desmontable |
| Criba H con cubierta antipolvo |
| Página de piezas: muelle de compresión |
| Página de piezas: placa de montaje |
| Página de piezas: paneles laterales izquierdo y derecho de la criba (Deck Side R&L) |
| Página de piezas: soporte de muelle |
| Página de piezas: orejeta de elevación |
| Bastidor de cubierta — página de piezas: bastidores de cubiertas de criba |
| Página de piezas: labio de descarga |
| Página de piezas: caja de alimentación |
| Página de piezas: placa posterior |
| Página de piezas: placa de sujeción |
| Página de piezas: barra de sujeción |
| Página de piezas: eje motriz |
| Página de piezas: eje conducido |
| Página de piezas: chaveta cuadrada |
| Página de piezas: engranaje helicoidal derecho (HEL Gear RH) |
| Página de piezas: engranaje helicoidal izquierdo (HEL Gear LH) |
| Página de piezas: collarín |
| Página de piezas: tuerca de bloqueo del rodamiento (Superbolt Bearing Locknut) |
| Página de piezas: conjunto de tapa del lado de accionamiento (Cover Assy Drive) |
| Página de piezas: manguito adaptador del sello |
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Placa lateral de una pieza (H-Screen) | Ambos lados del piso de criba; construcción de una pieza sin soldadura | |
| 2 | Resorte helicoidal de apoyo (H-Screen) | Aislamiento de vibraciones entre el bastidor de la criba y la estructura de cimentación | |
| 3 | Caja de alimentación (H-Screen) | Extremo de alimentación del bastidor de la criba | |
| 4 | Labio de descarga (H-Screen) | Extremo de descarga del bastidor de la criba | |
| Dos ejes (H-Screen) | Interior del conjunto de ejes; original twin shafts | ||
| Contrapesos concéntricos (H-Screen) | En los dos ejes; original concentric, no eccentric | ||
| Engranajes de sincronización (H-Screen) | Conexión entre los dos ejes; perfil de dientes no indicado | ||
| Motor eléctrico de accionamiento (H-Screen) | Accionamiento del conjunto de ejes | ||
| correa trapezoidal (H-Screen) | Transmisión del motor al conjunto de ejes | ||
| Rodamiento del conjunto de ejes (H-Screen) | Apoyo del eje del excitador | ||
| Bastidor del piso de criba (H-Screen) | Apoyo del piso de criba | ||
| Asiento del resorte (H-Screen) | Apoyo del bastidor de la criba | ||
| Elementos de fijación Huck (H-Screen) | Conexión de la placa lateral; modelo específico no indicado | ||
| Malla de criba con tensado lateral (H-Screen) | Superficie del piso de criba | ||
| Pernos de desmontaje rápido y cuñas (H-Screen) | Fijación de la malla de criba con tensado lateral | ||
| Barra de rociado opcional (H-Screen) | Sistema de lavado y enjuague de la superficie de criba; opcional | ||
| Subbastidor opcional (H-Screen) | Base de montaje de la criba; opcional | ||
| Bastidor opcional del motor en forma de A (H-Screen) | Montaje superior del motor; opcional | ||
| Canaleta de descarga extraíble opcional (H-Screen) | Extremo de descarga; opcional | ||
| Cubierta antipolvo opcional (H-Screen) | Exterior de la criba; opcional | ||
| Resorte de compresión | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 1H-06-01 | |
| Placa de montaje | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-13-22-01 | |
| Placas laterales derecha e izquierda del piso de criba | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 3H-01-516-01 | |
| Soporte del resorte | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 3H-02-01 | |
| Orejeta de izaje | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 3H-05-01 | |
| Bastidor del piso de criba | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4H-01-58-01 | |
| Labio de descarga | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4H-02-5-01 | |
| Caja de alimentación | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4H-03-5-01 | |
| Placa posterior | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4H-04-5-01 | |
| Placa de sujeción | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4H-05-01 | |
| Barra de sujeción | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4H-06-5-01 | |
| Eje de accionamiento | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-01-225-17-01 | |
| Eje conducido | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-01-225-17-02 | |
| Chaveta cuadrada | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | KY12X12-30 | |
| Engranaje helicoidal derecho (HEL RH) | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-02-2206-01 | |
| Engranaje helicoidal izquierdo (HEL LH) | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-02-2206-02 | |
| Collar del eje | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-06-22 | |
| Tuerca de bloqueo del rodamiento Superbolt | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | NI-15 | |
| Conjunto de tapa del lado de accionamiento | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2HK-2212-1-01 | |
| Manguito adaptador del sello | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-11-22 | |
| Anillo deflector de aceite | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-07-22 | |
| Anillo deflector de polvo | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-09-22 | |
| Casquillo QD E | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | ||
| Chaveta | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | KY8X12-30 | |
| Polea motriz | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 3-5V-1600-E | |
| Conjunto de tapa del lado de engranajes | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2HK-2212-1-02 | |
| Tubo transversal | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-10-225 | |
| Junta de la placa lateral | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-14-22-03 | |
| Tapón de tubería | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 4464K564 | |
| Tornillo de cabeza hexagonal | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | YNC5H12X48 / YNC5H6X20 | |
| Tuerca hexagonal reforzada | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | ||
| Tuerca autoblocante UNC | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | ||
| Conjunto de ejes (H-Screen) | Accionamiento vibratorio de la criba: dos ejes, contrapesos y engranajes | ||
| Conjunto del bastidor de la criba (H-Screen) | Estructura principal de la criba: placas laterales, bastidor, caja de alimentación, labio de descarga y asientos de resortes | ||
| Conjunto excitador | Criba H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2H-22-534-01 | |
| Conjunto de carcasa del lado de accionamiento | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2HK-2203-1-01 | |
| Conjunto de carcasa del lado de engranajes | Conjunto excitador H-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | 2HK-2201-1-02 |
El modelo Criba vibratoria horizontal H-Screen figura también con estas denominaciones: H-Screen horizontal vibrating screen, H-Screen 4 x 16, H-Screen 5 x 16, H-Screen 6 x 16, H-Screen 6 x 20, OH-516-301.
El modelo Criba vibratoria horizontal H-Screen figura bajo la marca Symons, tipo de equipo: Criba vibratoria horizontal, período: 2004—2015. Estado: Modelo histórico.
Constan 57 componentes, entre ellos: Dos ejes (H-Screen), Contrapesos concéntricos (H-Screen), Engranajes de sincronización (H-Screen), Motor eléctrico de accionamiento (H-Screen), correa trapezoidal (H-Screen), Rodamiento del conjunto de ejes (H-Screen), Placa lateral de una pieza (H-Screen), Bastidor del piso de criba (H-Screen) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
Resorte de compresión: 1H-06-01, Placa de montaje: 2H-13-22-01, Placas laterales derecha e izquierda del piso de criba: 3H-01-516-01, Soporte del resorte: 3H-02-01, Orejeta de izaje: 3H-05-01, Bastidor del piso de criba: 4H-01-58-01, Labio de descarga: 4H-02-5-01, Caja de alimentación: 4H-03-5-01, Placa posterior: 4H-04-5-01, Placa de sujeción: 4H-05-01.
Componentes específicos con página propia: Conjunto de ejes (H-Screen), Conjunto del bastidor de la criba (H-Screen), Conjunto excitador, Conjunto de carcasa del lado de accionamiento, Conjunto de carcasa del lado de engranajes (5 en total).
