Empiece por la marca, la serie de equipos y la máquina instalada; después explore piezas de desgaste, componentes de accionamiento y repuestos estructurales, materiales y procesos, revisión de planos, control de calidad y entrega de piezas terminadas.
Esta página aborda series y modelos de equipos, posiciones de las piezas, materiales y procesos, revisión de planos y opciones de consulta. Antes de fabricar o cotizar, compruebe el plano, las dimensiones y la idoneidad del utillaje con el modelo completo y los planos.
La tabla de modelos ayuda a identificar la máquina. Para fabricar y cotizar se necesitan la placa de identificación, el modelo completo, el número de serie, el plano, el plano de disposición general y la revisión del plano.
| Serie / modelo | Gama de equipos e identificación | Historia e identificación de equipos |
|---|---|---|
| Molino de carbón de velocidad media | Utilice conjuntamente el modelo completo, el número de serie, el plano y el plano de disposición general para identificar el equipo instalado | Identifique la máquina instalada mediante sus registros |

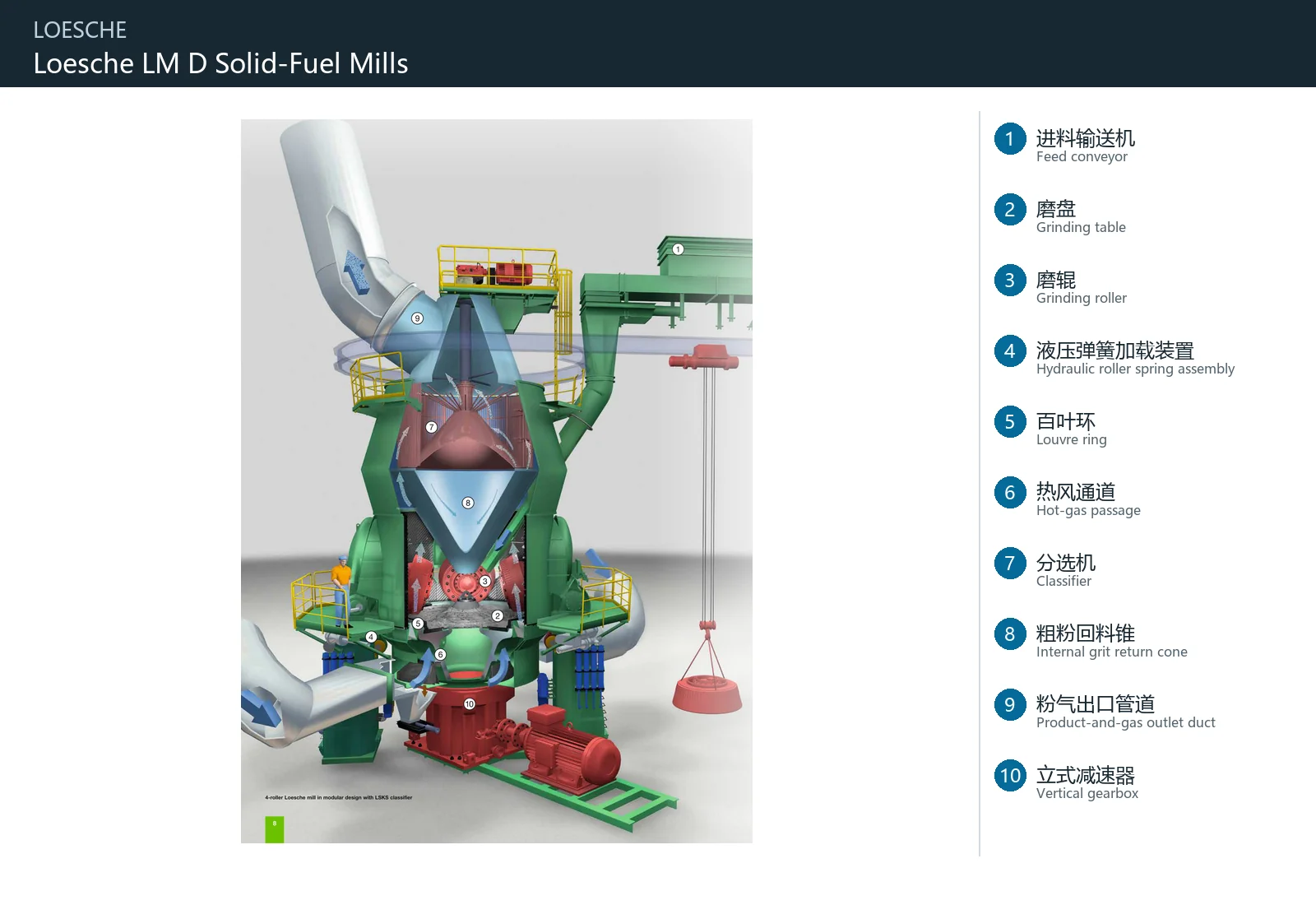

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Transportador de alimentación | Transportador lateral de alimentación arriba a la derecha (posición original 1) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 2 | Mesa de molienda | Mesa de molienda giratoria bajo los rodillos (posición original 2) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 3 | Rodillo de molienda | Rodillo de molienda rojo en la cámara de molienda (posición original 3) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 4 | Conjunto de resorte hidráulico del rodillo | Conjunto de carga hidráulica abajo a la izquierda (posición original 4) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 5 | Anillo de lamas | Anillo de lamas alrededor de la mesa de molienda (posición original 5) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 6 | Paso de gas caliente | Paso de gas caliente bajo la mesa hacia el anillo de lamas (indicador de flujo original 6) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 7 | Classifier | Clasificador LSKS integrado en la sección superior (posición original 7) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 8 | Cono interno de retorno de gruesos | Cono de retorno de gruesos bajo el clasificador (posición original 8) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 9 | Conducto de salida de producto y gas | Conducto de salida de producto y gas de proceso arriba a la izquierda (posición original 9) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
| 10 | Caja de engranajes vertical | Caja de engranajes vertical roja bajo la mesa de molienda (posición original 10) | Configuración del folleto: molino modular de combustible sólido de cuatro rodillos y clasificador LSKS; no abarca todos los tamaños/números de rodillos LM D |
Estas categorías generales de piezas para molino de carbón de velocidad media ayudan a identificar las piezas necesarias. Compare su idoneidad con el modelo concreto de LOESCHE y sus planos.
anillo de molienda / revestimiento del cuenco de molienda
Categoría general de piezas de desgaste para molino de carbón de velocidad media. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
álabe del clasificador / álabe
Categoría general de piezas de desgaste para molino de carbón de velocidad media. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
revestimiento del cono del clasificador
Categoría general de piezas de desgaste para molino de carbón de velocidad media. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
revestimiento de la carcasa del molino
Categoría general de piezas de desgaste para molino de carbón de velocidad media. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
revestimiento del conducto de entrada
Categoría general de piezas de desgaste para molino de carbón de velocidad media. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →Identifique engranajes, ejes, casquillos, rodamientos, sellos, piezas hidráulicas, soportes y conectores para revisar los planos. Las referencias indicadas a planos o piezas del fabricante corresponden a piezas identificadas y deben compararse con su máquina.
rodamiento del eje de rodillo
Categoría general de piezas estructurales o de accionamiento para molino de carbón de velocidad media. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
cojinete liso
Categoría general de piezas estructurales o de accionamiento para molino de carbón de velocidad media. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
boquilla de aire de sellado
Categoría general de piezas estructurales o de accionamiento para molino de carbón de velocidad media. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →Facilite el modelo completo, el número de serie, la revisión del plano, la posición de instalación, fotografías de la pieza actual, el material y las condiciones de operación.
No. Las imágenes generales ayudan a identificar la categoría de la pieza. La fabricación requiere planos, dimensiones, interfaces, materiales y criterios de aceptación acordados.
Empiece por la placa de identificación, el plano de disposición general, la posición de instalación, fotografías de la pieza usada y las dimensiones principales. Así podremos evaluar la viabilidad de inspeccionar dimensiones, evaluar el material y fabricar según plano.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
