01

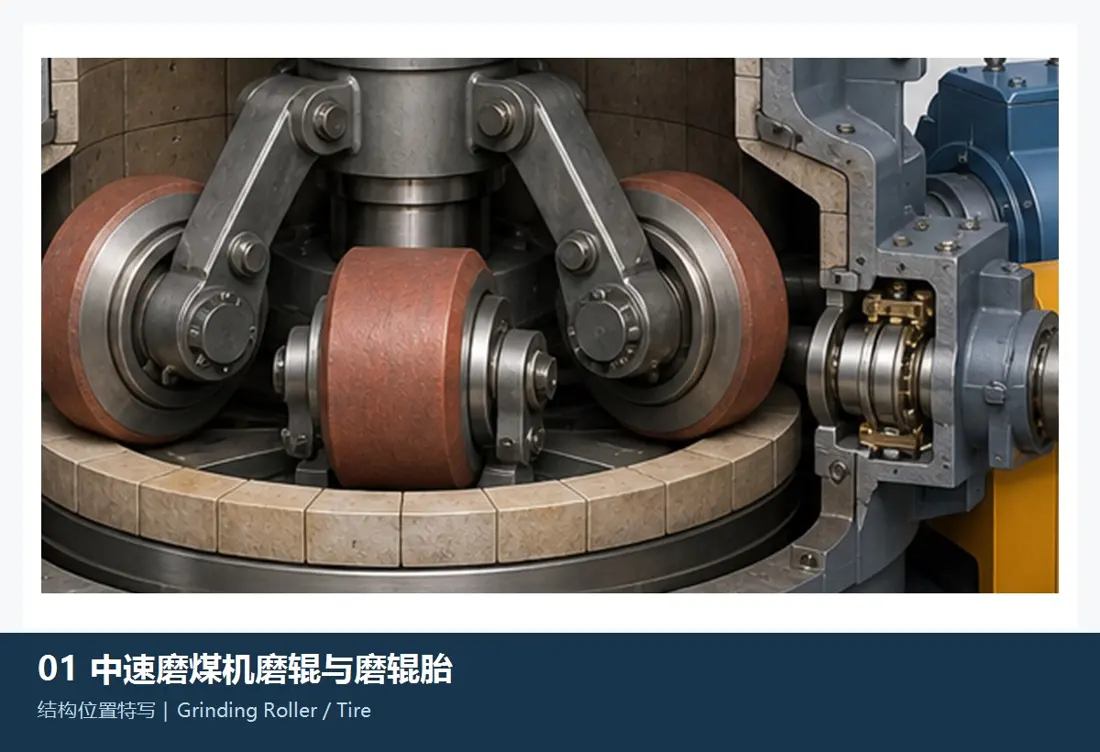

Rodillo de molienda / bandaje de rodillo
Rodillo de molienda / bandaje
- Opciones de material
- Fundición de alto cromo Cr26 / compuesto cerámico
- Instalación y función
- Rodillo principal para la molienda de carbón

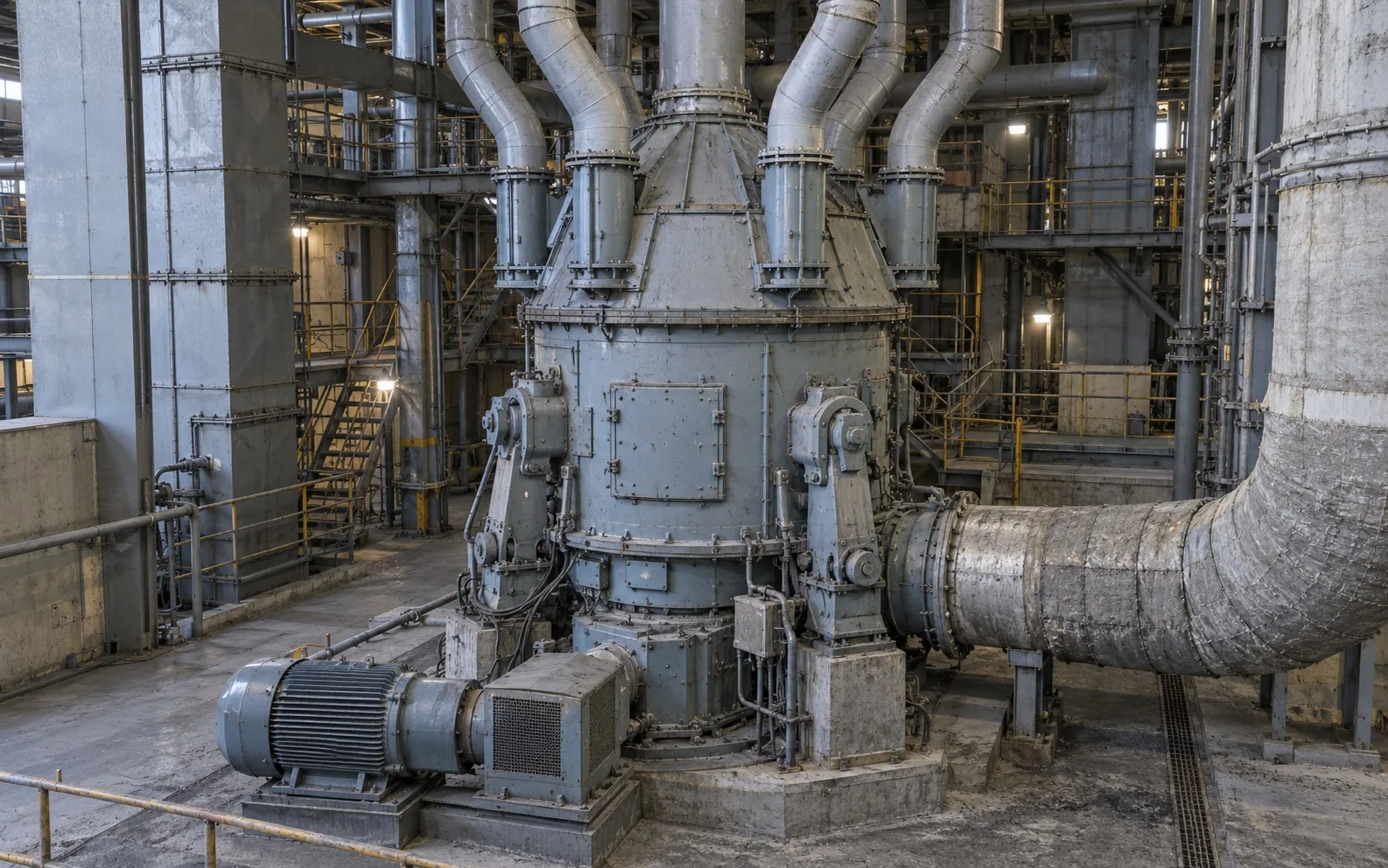

Molino de carbón de velocidad media
Los pulverizadores de carbón de velocidad media muelen carbón bruto para las calderas de centrales térmicas. Los diseños habituales incluyen molinos de tazón (RP), de rodillos (MPS) y de bolas y pistas (E). El carbón se tritura entre los elementos de molienda y la mesa o anillo, mientras el aire caliente seca y transporta el combustible pulverizado. Las piezas de desgaste se concentran en los elementos de molienda y en la mesa o los anillos.

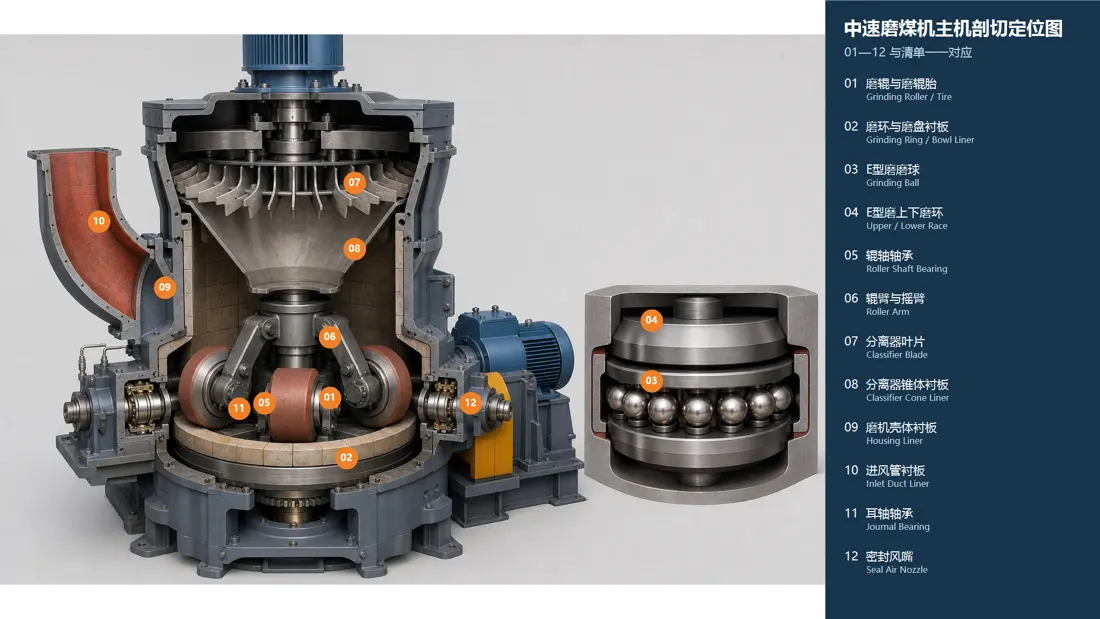

Vista de sección de equipo
Los pulverizadores de carbón de velocidad media muelen carbón bruto para las calderas de centrales térmicas. Los diseños habituales incluyen molinos de tazón (RP), de rodillos (MPS) y de bolas y pistas (E). El carbón se tritura entre los elementos de molienda y la mesa o anillo, mientras el aire caliente seca y transporta el combustible pulverizado. Las piezas de desgaste se concentran en los elementos de molienda y en la mesa o los anillos.
Piezas del equipo
Identificación de piezas y detalles técnicos
Explore nombres de piezas, imágenes, opciones de materiales y requisitos técnicos. Seleccione una tarjeta para abrir la página de piezas de repuesto correspondiente.
Partes individuales
Piezas individuales y de mantenimiento
02

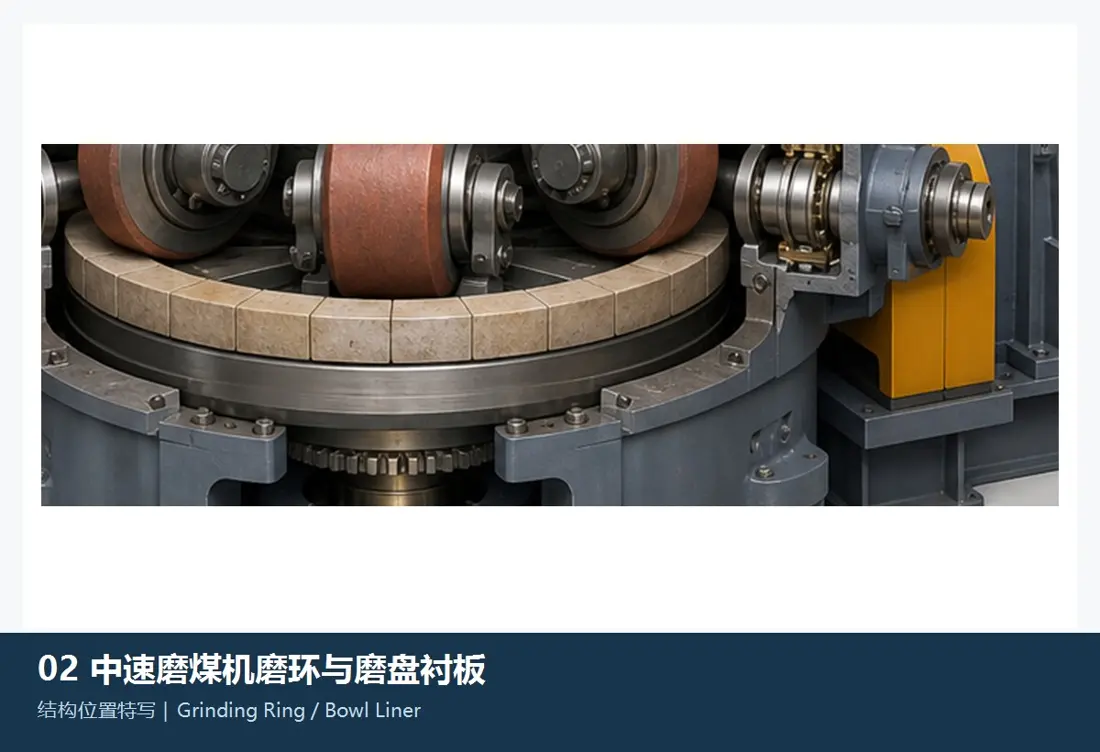

Anillo de molienda / revestimiento de mesa de molienda
anillo de molienda / revestimiento del cuenco de molienda
- Opciones de material
- Fundición de alto cromo Cr26 / compuesto cerámico
- Instalación y función
- Pieza de desgaste anular o en forma de disco que trabaja contra el rodillo de molienda
03

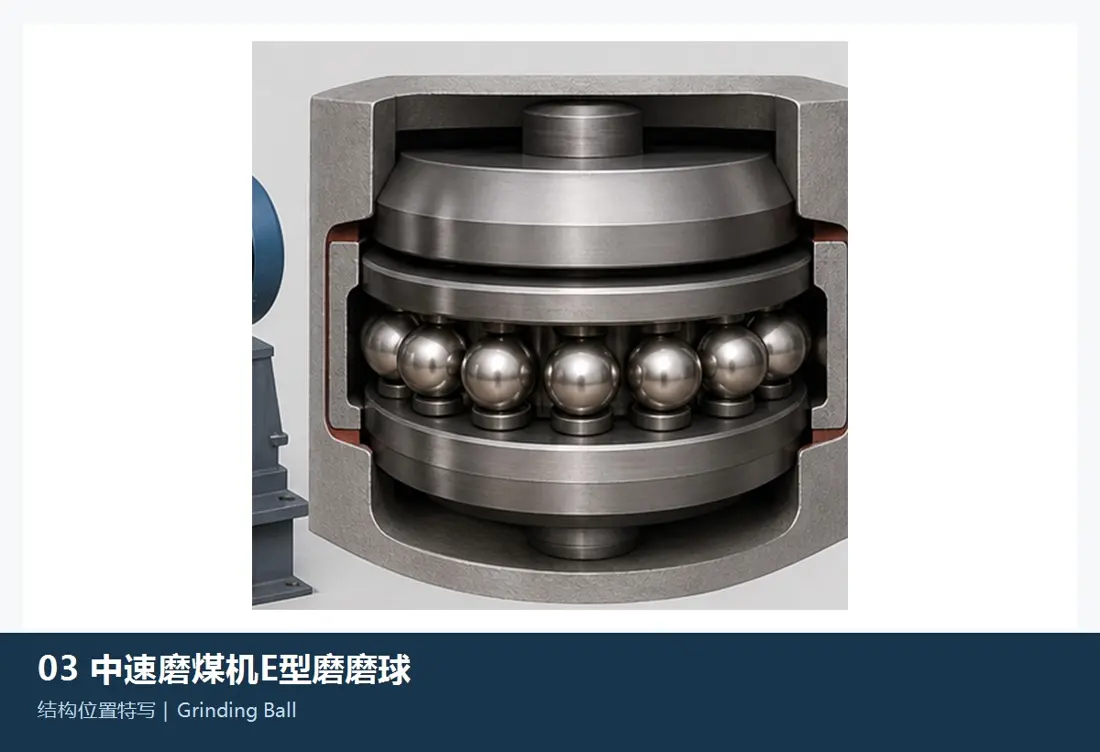

Bola de molienda (molino de tipo E)
Bola de molienda (tipo E)
- Opciones de material
- Fundición de alto cromo / acero para rodamientos
- Instalación y función
- Elemento de molienda esférico de un molino de tipo E
04

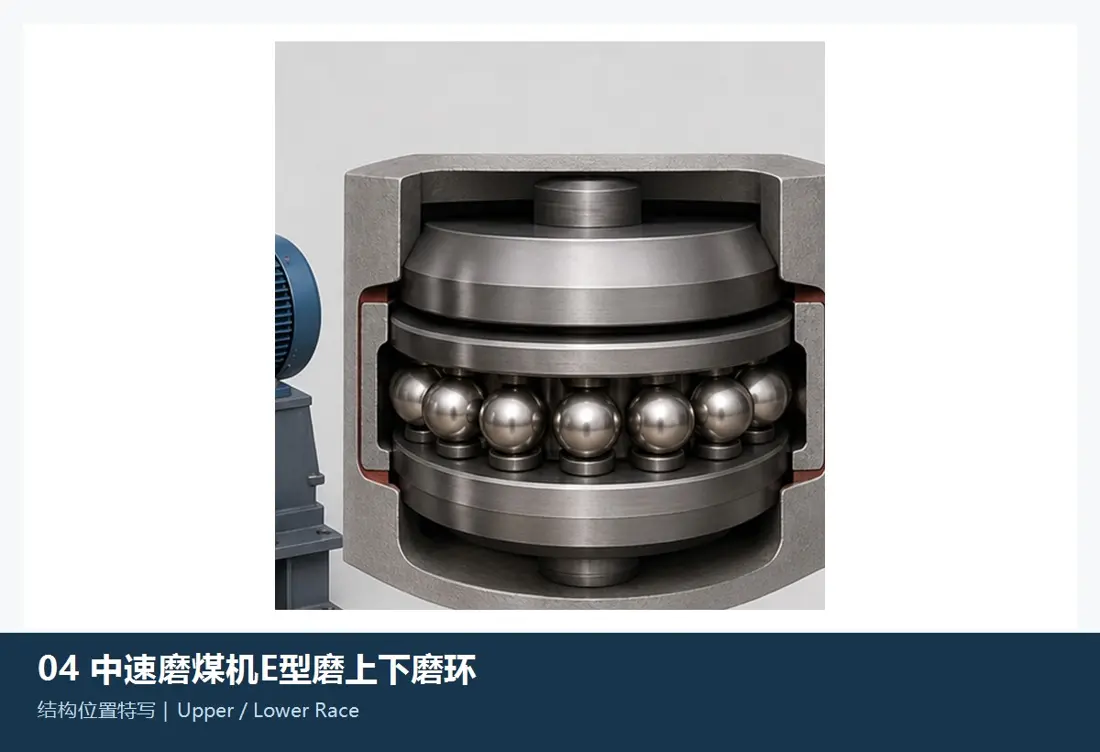

Pista superior / pista inferior (molino de tipo E)
Pista superior / pista inferior (tipo E)
- Opciones de material
- Fundición de alto cromo / acero aleado
- Instalación y función
- Pistas superior e inferior de las bolas en un molino de tipo E
05

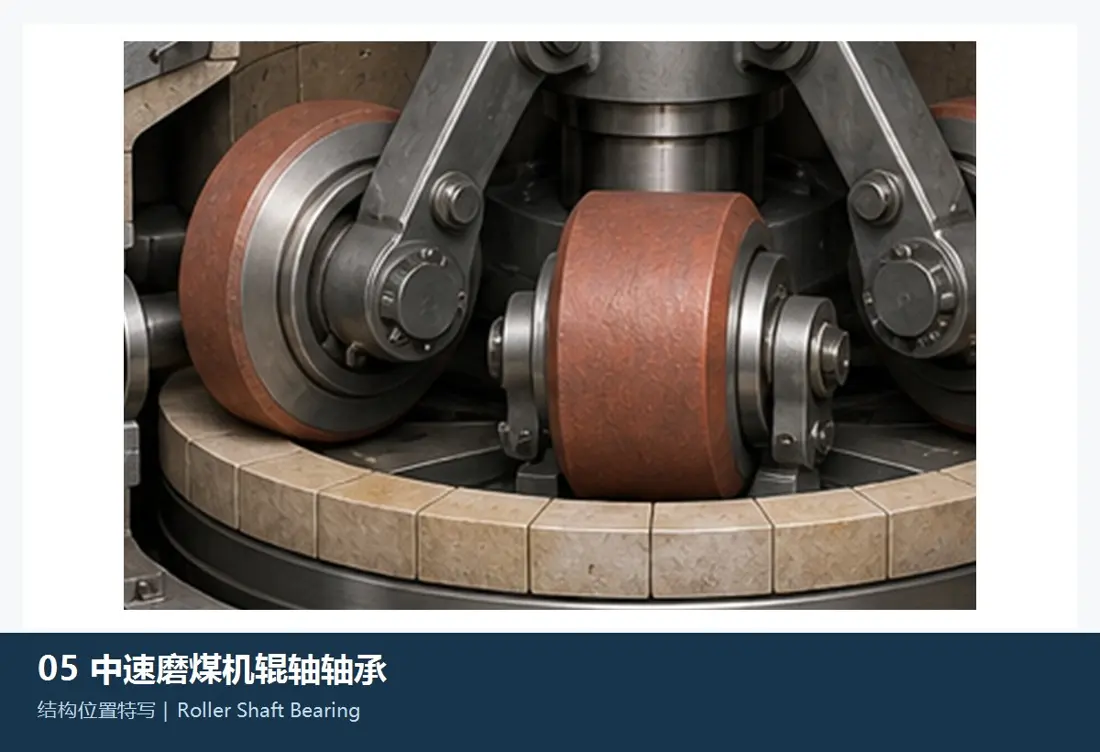

Rodamiento del eje del rodillo
rodamiento del eje de rodillo
- Opciones de material
- Acero para rodamientos GCr15
- Instalación y función
- Rodamiento de soporte dentro del rodillo de molienda
06

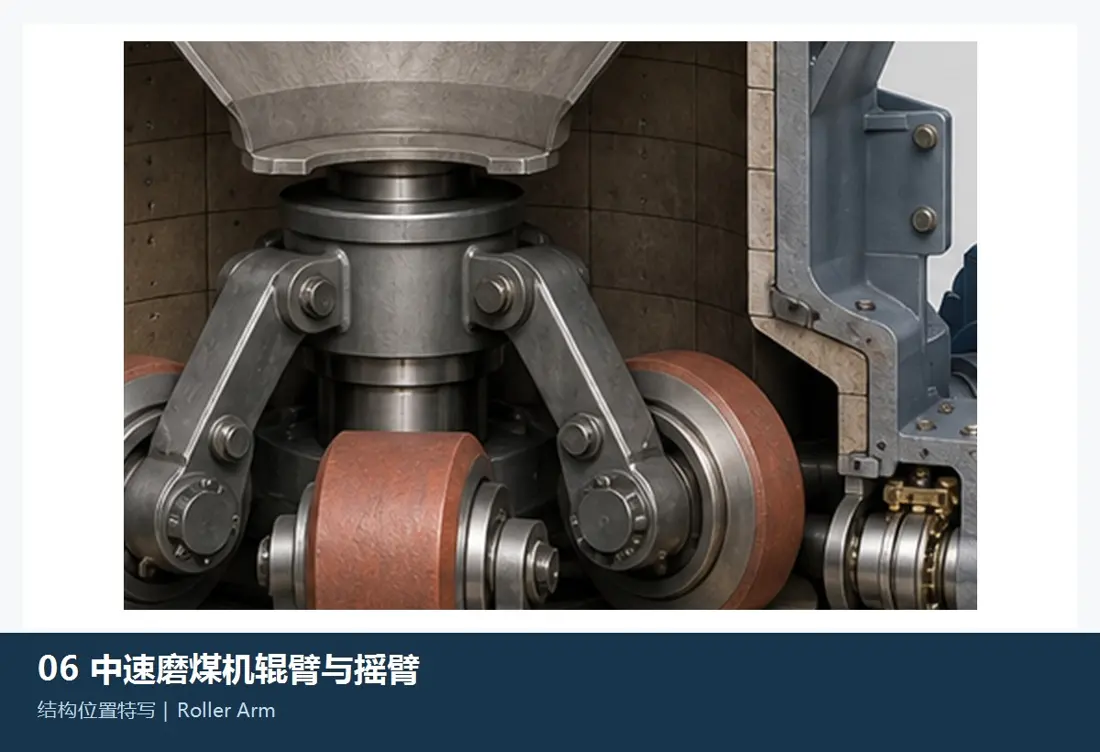

Brazo de rodillo / balancín
Brazo de rodillo / palanca
- Opciones de material
- Acero aleado 42CrMo
- Instalación y función
- Balancín que aplica la presión del rodillo de molienda
07

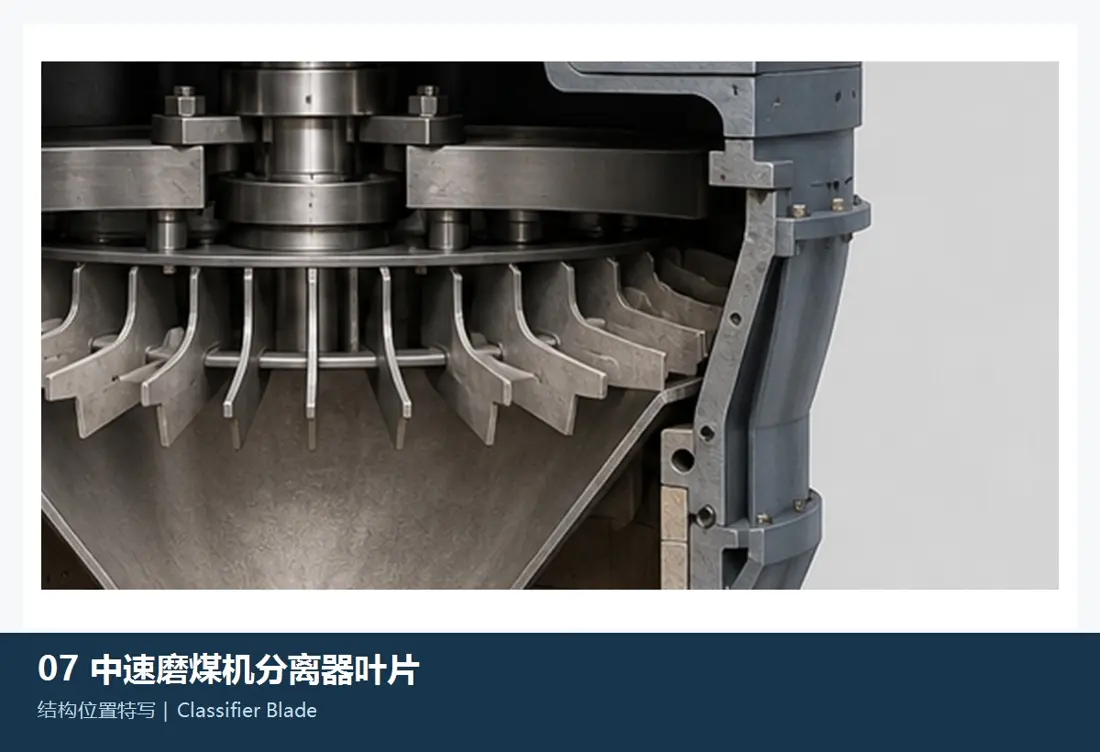

Álabe del clasificador / álabe guía
álabe del clasificador / álabe
- Opciones de material
- Carburo cementado / chapa de acero resistente al desgaste
- Instalación y función
- Álabe de clasificación de carbón en el clasificador rotativo
08

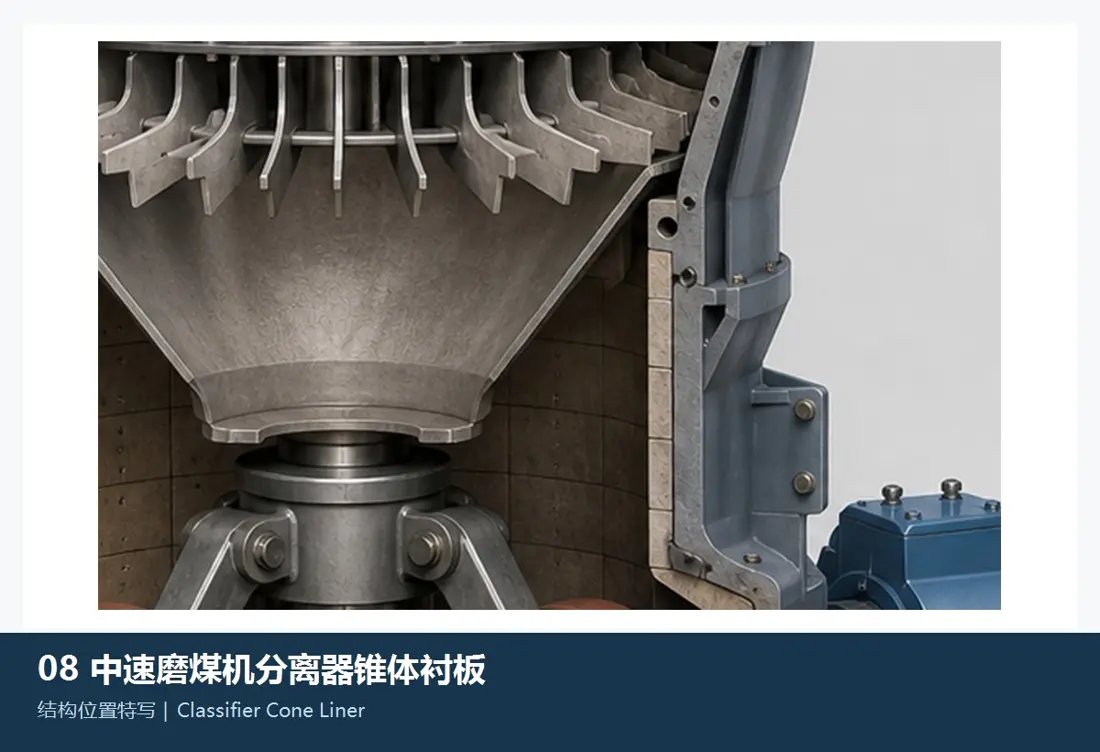

Revestimiento del cono del clasificador
revestimiento del cono del clasificador
- Opciones de material
- Acero de alto manganeso / Hardox 400
- Instalación y función
- Protección de la pared interior del clasificador
09

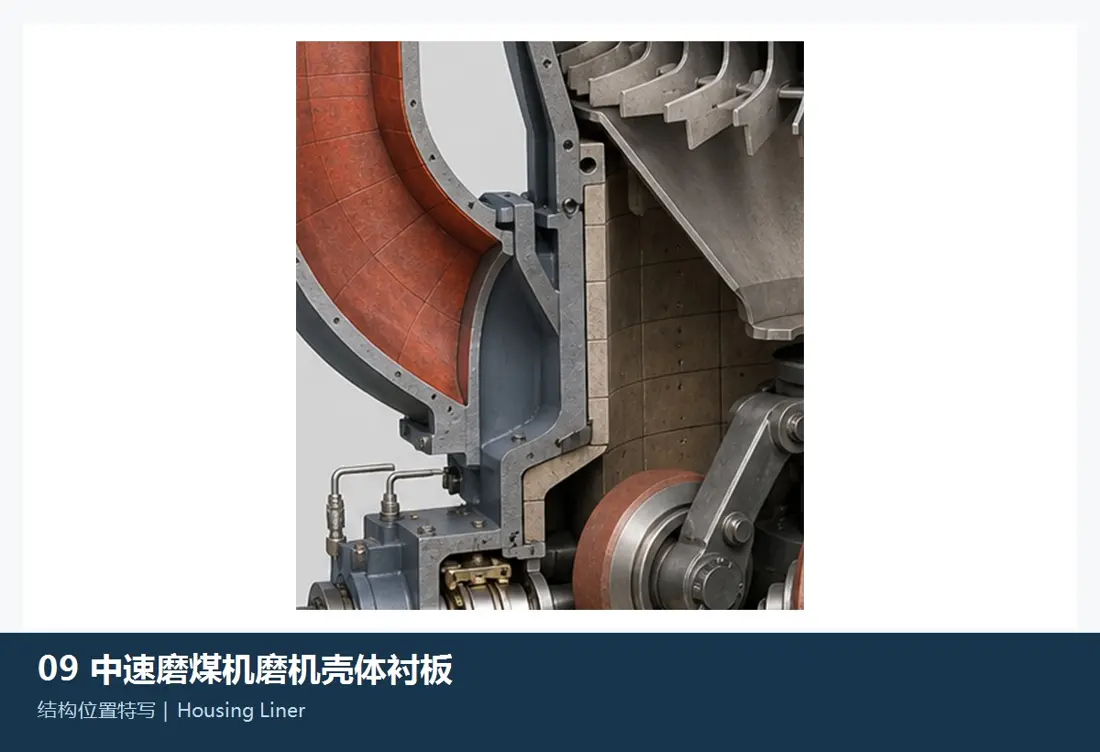

Revestimiento de la carcasa del molino
revestimiento de la carcasa del molino
- Opciones de material
- Hardox 400 / Acero al manganeso
- Instalación y función
- Protege la pared interior de la carcasa del molino
10

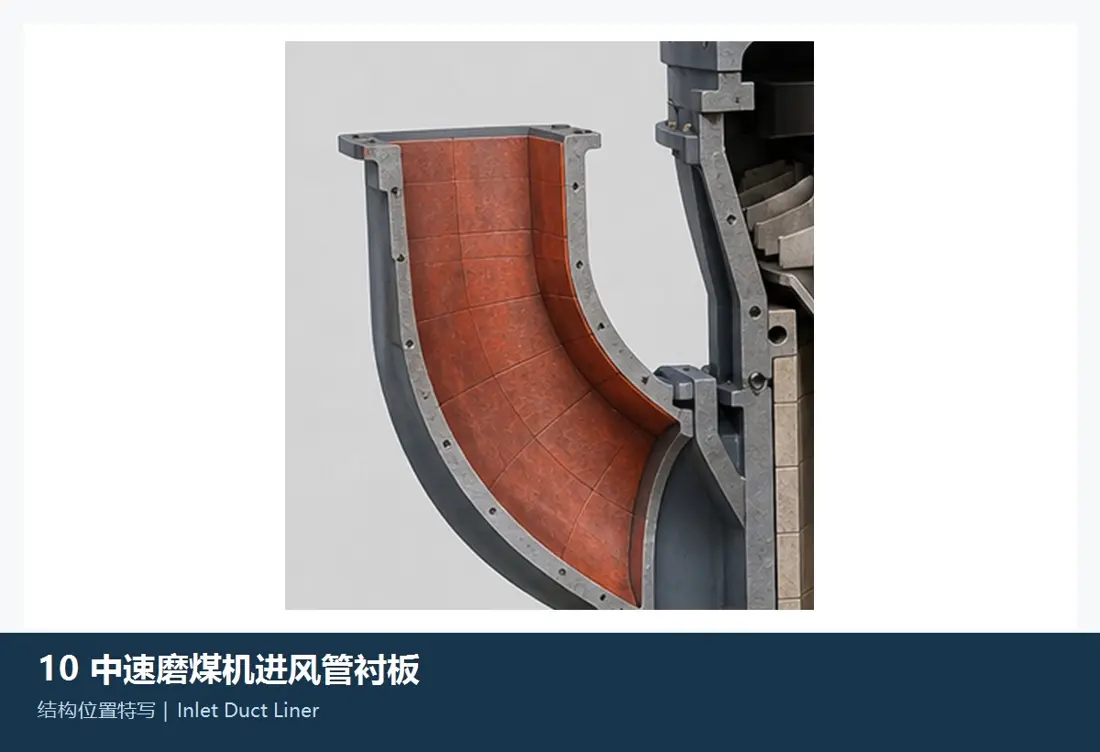

Revestimiento del conducto de entrada de aire
revestimiento del conducto de entrada
- Opciones de material
- Cerámica resistente al desgaste / Hardox
- Instalación y función
- Protege el conducto de entrada de aire caliente
11

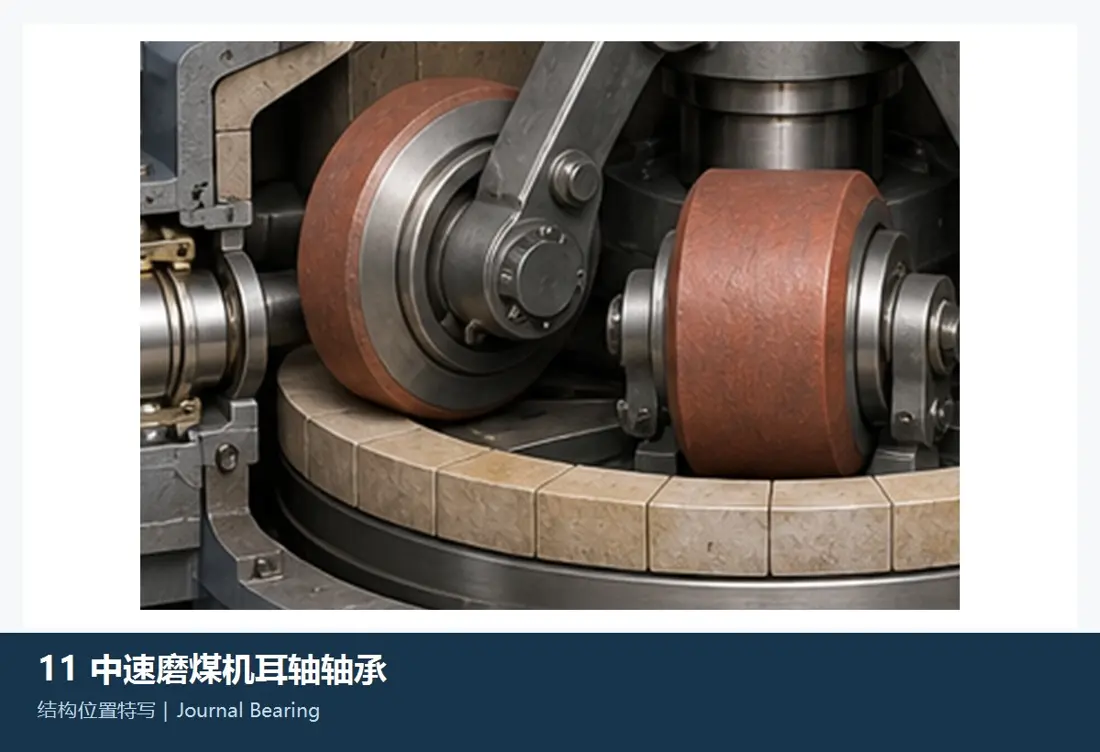

Rodamiento del muñón
cojinete liso
- Opciones de material
- Acero para rodamientos / aleación de cobre
- Instalación y función
- Rodamiento de soporte del muñón del rodillo de molienda
12

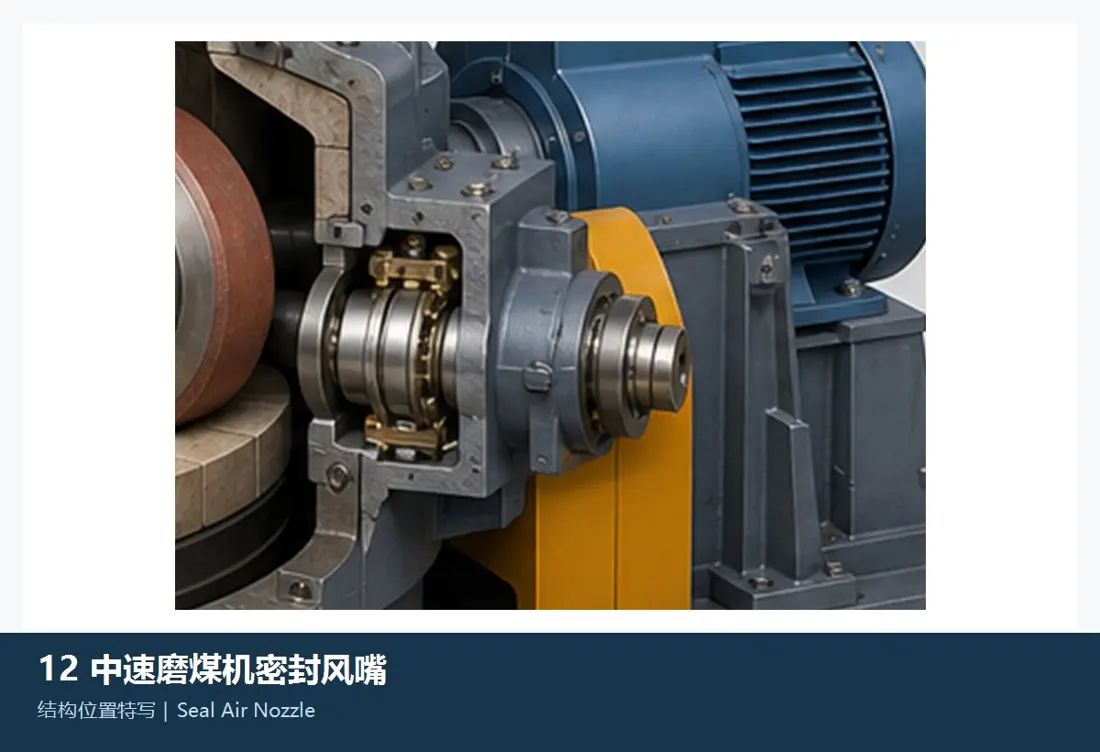

Boquilla de aire de sellado
boquilla de aire de sellado
- Opciones de material
- Acero inoxidable / cerámica
- Instalación y función
- Boquilla de aire de sellado que impide la entrada de polvo de carbón en el rodamiento
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
Información sobre materiales
- Fundición de alto cromo: material candidato para rodillos y anillos de molienda. Especifique la composición, la estructura de carburos, el tratamiento térmico y la dureza según el servicio del molino y el plano de la pieza.
- Los compuestos de matriz metálica reforzados con cerámica se utilizan en algunas piezas de desgaste de pulverizadores de carbón. Xwin es una tecnología propia de Magotteaux. Evalúe los repuestos según la especificación real del material y el plano de la pieza.
- Hardox 400/500: chapa resistente al desgaste para revestimientos de carcasa y conos de clasificadores.
- Carburo cementado (YG15/YG20C): calidades candidatas para insertos locales de desgaste. Compare los materiales de los álabes del separador, la fijación y los requisitos de equilibrado con el plano.
Aplicabilidad de la marca
Babcock & Wilcox (B&W) / B&W Roll Wheel, Mitsubishi Hitachi Power Systems (MPS), ALSTOM / GE, Shanghai Electric, Harbin Electric
Aplicaciones industriales
Pulverización de carbón para calderas de centrales eléctricas, hornos de cemento e inyección en altos hornos, y suministro de combustible pulverizado a quemadores de calderas
Los materiales para piezas con nombres similares pueden diferir según el OEM, el modelo de máquina y las condiciones de funcionamiento. Compruebe el modelo de la máquina, el dibujo y las dimensiones medidas antes de realizar el pedido o fabricar.
