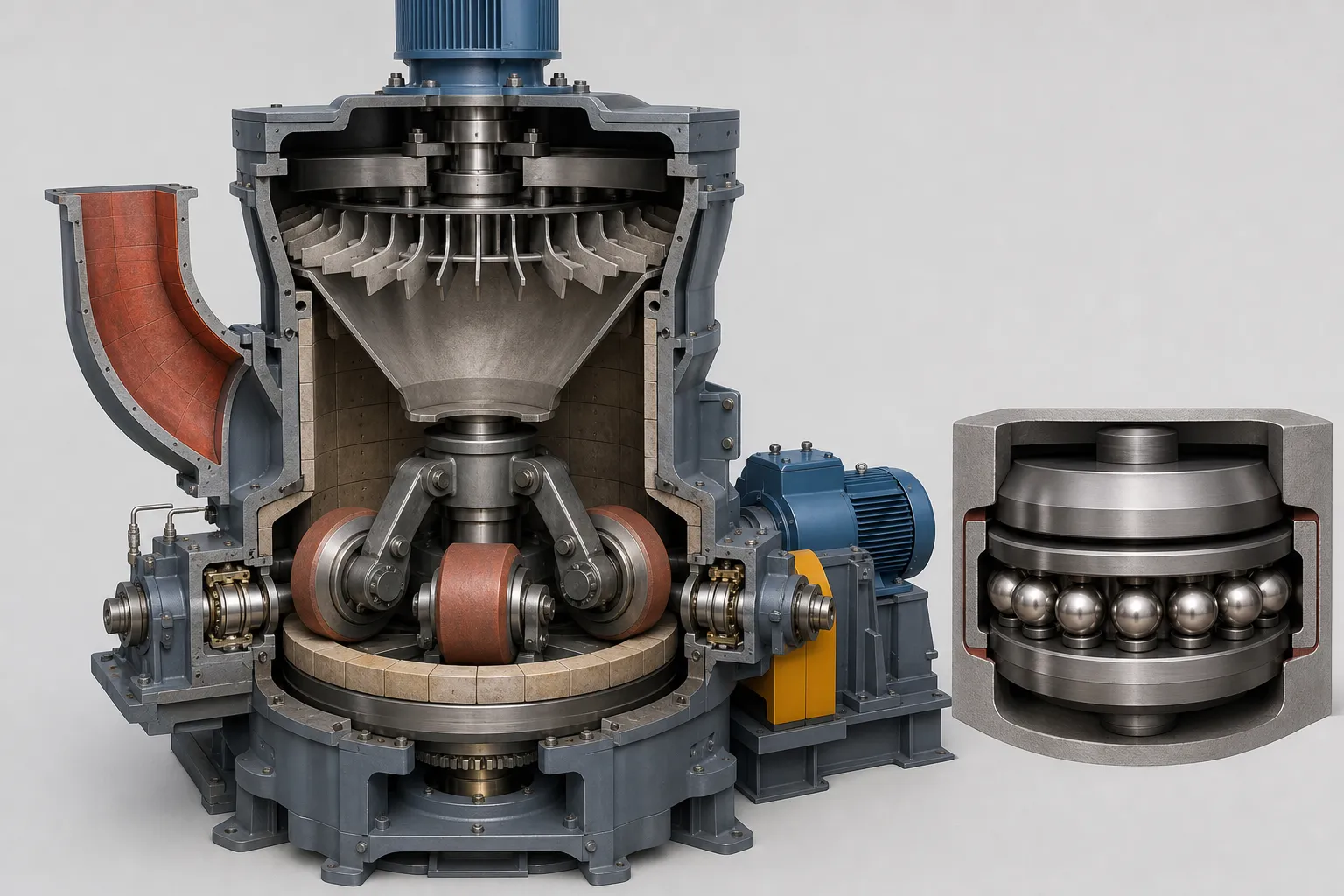

中速磨煤机

中速磨煤机是火力发电厂锅炉制粉系统的核心设备，将原煤磨成煤粉供锅炉燃烧。常见类型包括碗式磨（Bowl Mill / RP型）、轮式磨（MPS型）、球环磨（E型 / ball-and-race）等。煤在磨辊和磨盘/磨环之间被碾压粉碎，同时通入热风干燥和输送煤粉。耐磨件集中在磨辊和磨盘/磨环系统。

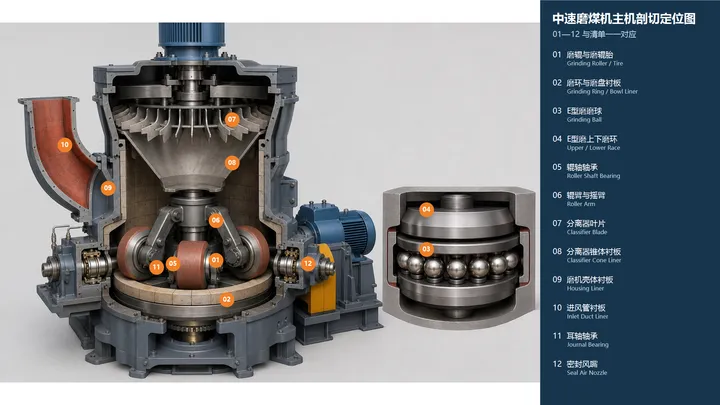

设备零件清单

零件识别与技术清单

每个零件保留原设备页面中的名称、图片、材料和技术要求；点击卡片进入行业通用备品备件页面。

核心组件与总成

核心组件与总成

单一零件与维护件

单一零件与维护件

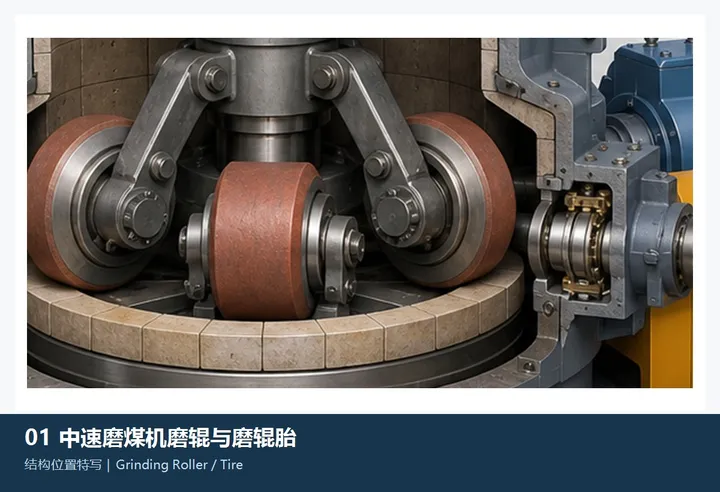

01

磨辊 / 磨辊胎

Grinding Roller / Tire

候选材料

高铬铸铁 Cr26 / 陶瓷复合材料

安装位置与作用

碾压煤料的核心磨辊

维护属性

高

02

磨环 / 磨盘衬板

Grinding Ring / Bowl Liner

候选材料

高铬铸铁 Cr26 / 陶瓷复合材料

安装位置与作用

与磨辊对碾的环形/盘形耐磨件

维护属性

高

03

磨球（E型磨）

Grinding Ball (E-type)

候选材料

高铬铸铁 / 轴承钢

安装位置与作用

E型磨中的球形研磨体

维护属性

高

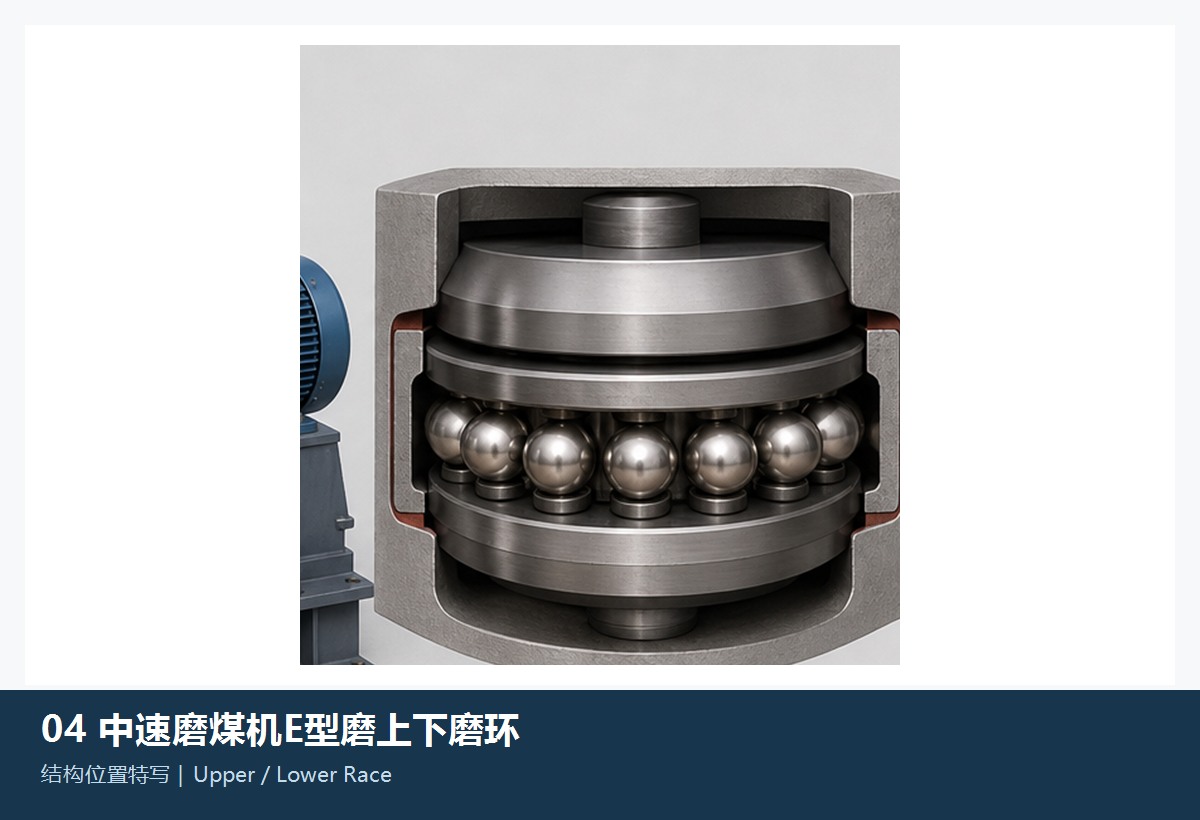

04

上磨环 / 下磨环（E型磨）

Upper Race / Lower Race (E-type)

候选材料

高铬铸铁 / 合金钢

安装位置与作用

E型磨中磨球的上下跑道

维护属性

高

05

辊轴轴承

Roller Shaft Bearing

候选材料

轴承钢 GCr15

安装位置与作用

磨辊内部的支撑轴承

维护属性

中

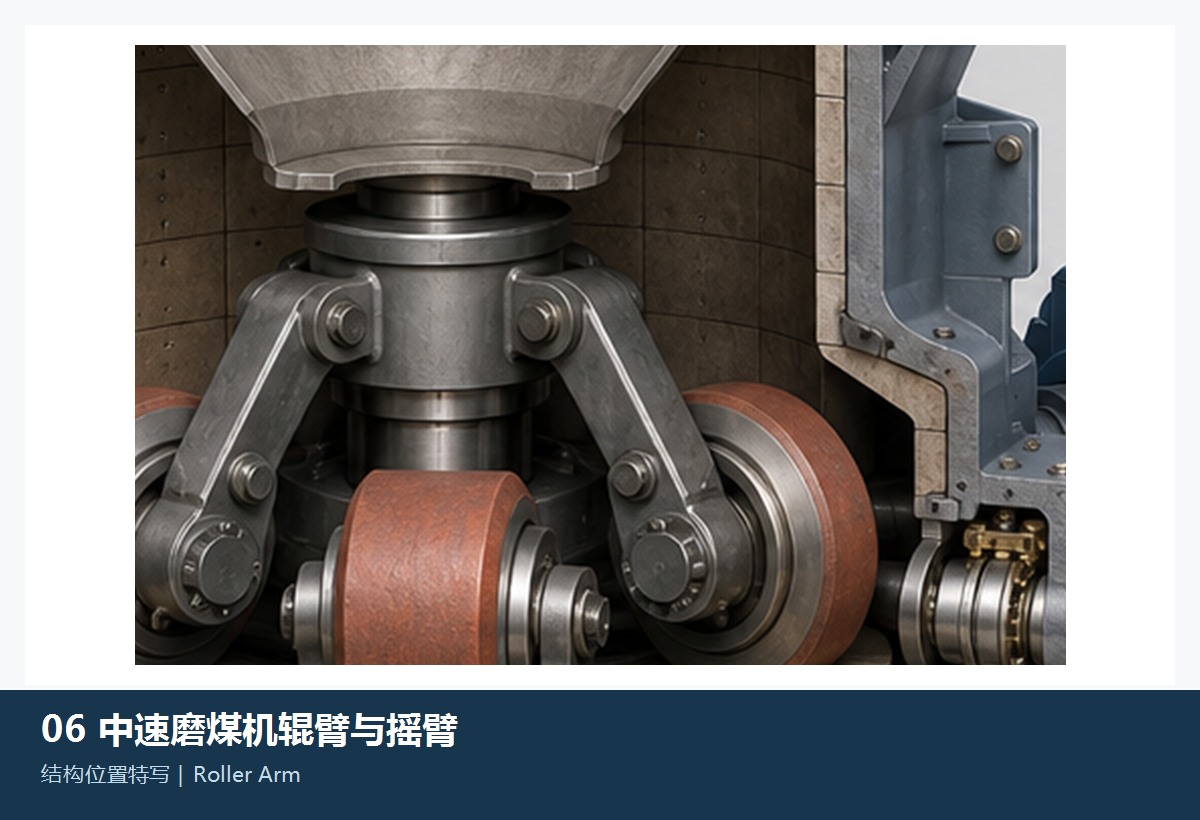

06

辊臂 / 摇臂

Roller Arm / Lever

候选材料

合金钢 42CrMo

安装位置与作用

施加磨辊压力的摇臂

维护属性

低

07

分离器叶片 / 导向叶片

Classifier Blade / Vane

候选材料

硬质合金 / 耐磨钢板

安装位置与作用

旋转分离器中的煤粉分级叶片

维护属性

中

08

分离器锥体衬板

Classifier Cone Liner

候选材料

高锰钢 / Hardox 400

安装位置与作用

分离器内壁保护

维护属性

中

09

磨机壳体衬板

Mill Housing Liner

候选材料

Hardox 400 / 高锰钢

安装位置与作用

保护磨机壳体内壁

维护属性

中

10

进风管衬板

Inlet Duct Liner

候选材料

耐磨陶瓷 / Hardox

安装位置与作用

保护热风入口管路

维护属性

中

11

耳轴轴承

Journal Bearing

候选材料

轴承钢 / 铜合金

安装位置与作用

磨辊耳轴支撑轴承

维护属性

低

12

密封风嘴

Seal Air Nozzle

候选材料

不锈钢 / 陶瓷

安装位置与作用

防止煤粉进入轴承的密封气嘴

维护属性

中

同名零件在不同 OEM、型号与工况下材料体系可能不同；订货与制造须按主机型号、OEM 图号与实测尺寸复核。

材料说明

• 高铬铸铁（Cr23-28%）：含Cr 23-28%、C 2.5-3.2%，硬度HRC 60-65，是磨辊和磨环的标准材料
• 陶瓷复合材料（Xwin / Cerasteel）：在高铬金属基体上嵌入氧化铝陶瓷颗粒，寿命为纯高铬铸铁的2-3倍
• Hardox 400/500：耐磨钢板，用于壳体衬板和分离器锥体
• 硬质合金（YG15/YG20C）：用于分离器叶片表面堆焊或镶嵌

典型品牌兼容性

Babcock & Wilcox (B&W) / B&W Roll Wheel、Mitsubishi Hitachi Power Systems (MPS)、ALSTOM / GE、Shanghai Electric、Harbin Electric

行业应用

火力发电厂锅炉制粉、水泥厂煤粉制备、冶金高炉喷煤制粉、锅炉煤粉燃烧器供粉
