Дробилки VSI используют высокоскоростной вертикальный ротор для ускорения материала на неподвижных наковальнях или самородном пласте породы. Удар, раскалывание, истирание и столкновение частиц приводят к мелкому дроблению и формованию. Срок службы зависит не только от твердости детали: размер исходного материала, абразивность, влажность, скорость кончика ротора, соотношение каскадных подач, форма горной породы и недробимость материала - все это влияет на производительность.
Части оборудования
Часть Идентификация и технические подробности
Изучите названия деталей, изображения, варианты материалов и технические требования. Выберите карту, чтобы открыть соответствующую страницу запасных частей.
Отдельные детали
Отдельные детали и расходные элементы
01
Комплект наконечников ротора
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Внешний край каждого выпускного отверстия ротора
- Параметры материалов
- Твёрдый сплав WC-Co с опорным корпусом из высокопрочной стали / износостойкой литой стали
02

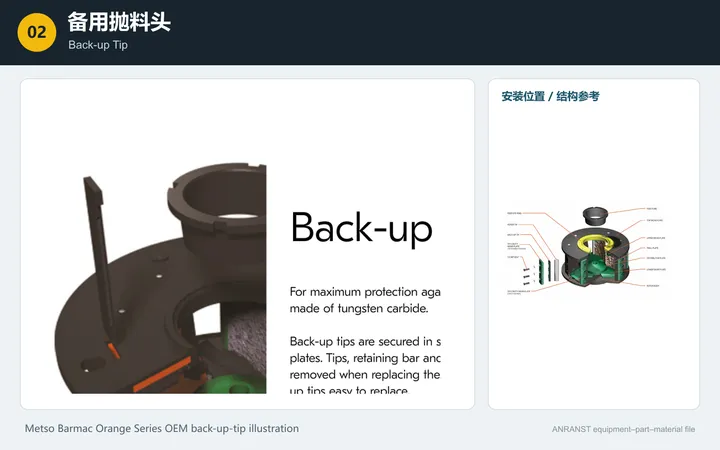

Защитный наконечник
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- За кончиком несущего винта
- Параметры материалов
- Износостойкая литая сталь / высокопрочная сталь со вставками WC
03

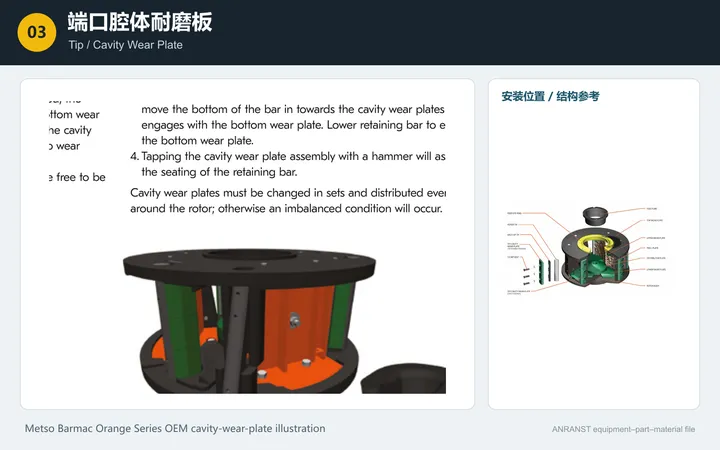

Износостойкая плита зоны наконечника / полости
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Передняя кромка выпускного отверстия и область рядом с кончиком ротора
- Параметры материалов
- Высокохромистый белый чугун / Мартенситная износостойкая сталь / Износостойкие отливки производителя
04

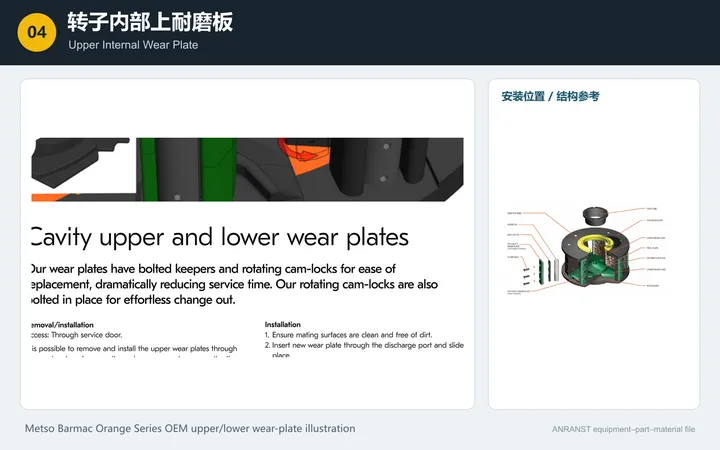

Верхняя внутренняя износостойкая плита
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Верхний уровень внутри ротора
- Параметры материалов
- Высокохромистый белый чугун / Мартенситная износостойкая литая сталь
05

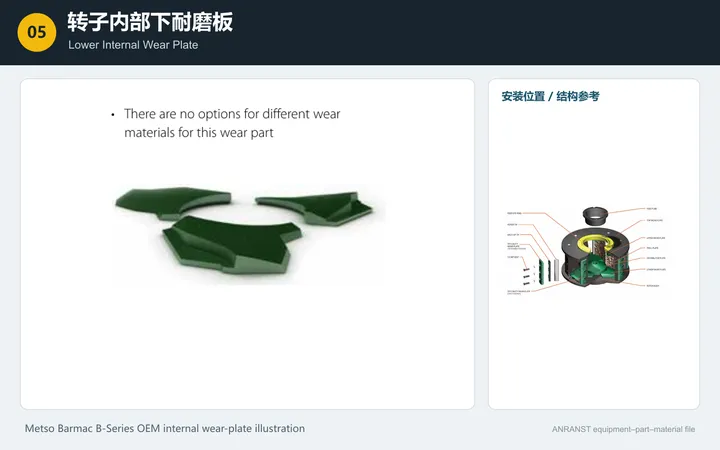

Нижняя внутренняя износостойкая плита
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Нижний уровень внутри ротора
- Параметры материалов
- Высокохромистый белый чугун / Мартенситная износостойкая литая сталь
06
Распределительная плита
- Конфигурация оборудования
- Закрытые конструкции ротора
- Установка и функционирование
- В центре ротора, над главным валом
- Параметры материалов
- Высокохромистый белый чугун / Износостойкая литая сталь / Колпачок WC / MMC
07
Направляющая плита потока
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Внутренняя задняя кромка каждого порта ротора
- Параметры материалов
- Износостойкая сталь / Мартенситная сталь / Кромка с наплавкой или WC
08
Загрузочная труба
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Под бункером, над подающей проушиной ротора
- Параметры материалов
- Высокохромистые отливки / Износостойкая литая сталь / Керамика или MMC
09

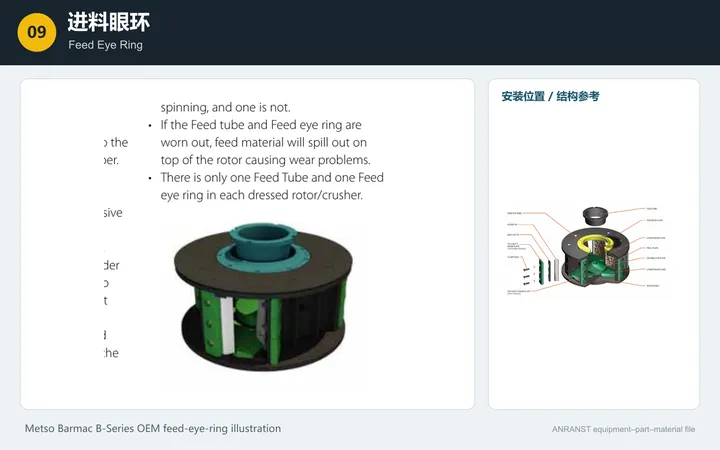

Кольцо загрузочного отверстия
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Центральное загрузочное отверстие в верхней части ротора
- Параметры материалов
- Высокохромистый белый чугун / Износостойкая легированная литая сталь
10

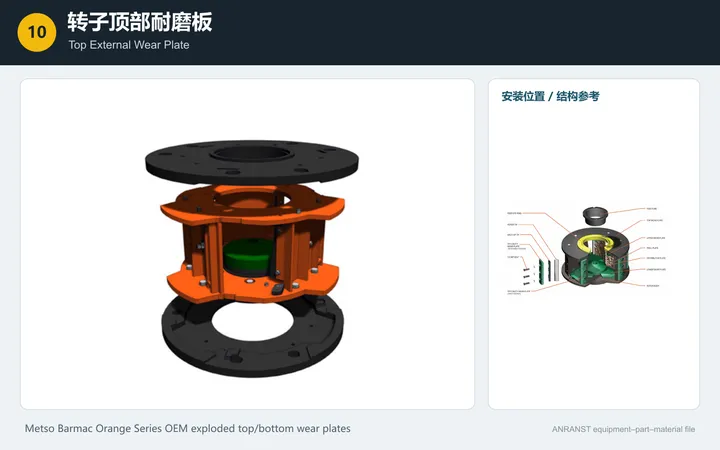

Верхняя наружная износостойкая плита
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Внешняя верхняя поверхность корпуса ротора
- Параметры материалов
- Износостойкая сталь 400–500 HBW / Закалённая износостойкая кромка

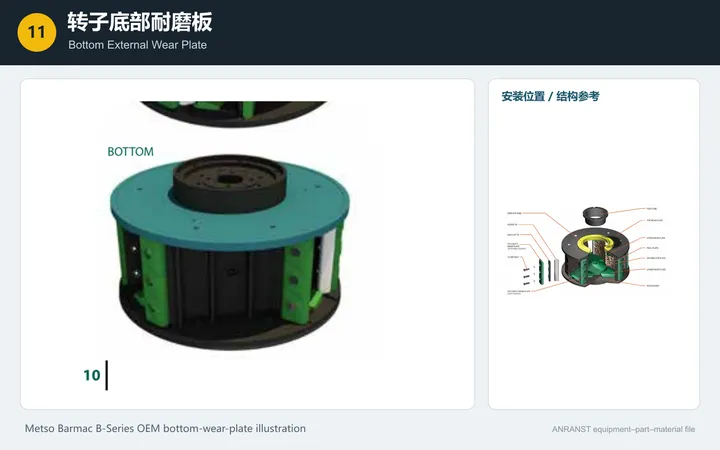

11
Нижняя наружная износостойкая плита
- Конфигурация оборудования
- Barmac / Закрытый ротор
- Установка и функционирование
- Внешняя нижняя поверхность корпуса ротора
- Параметры материалов
- Износостойкая сталь 400–500 HBW / Закалённая износостойкая кромка
12

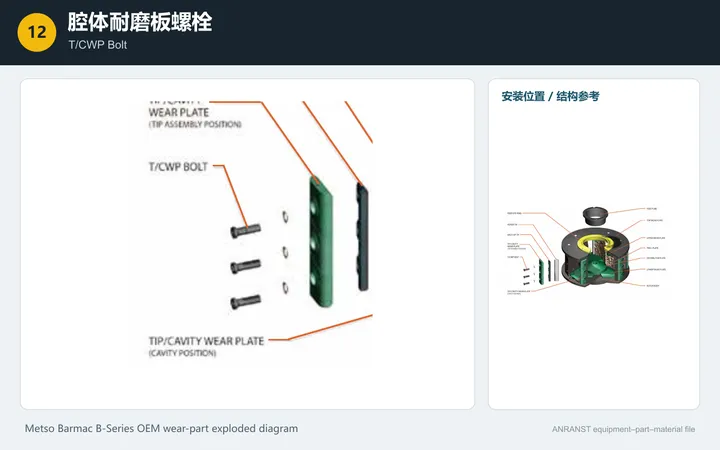

T/CWP Болт
- Конфигурация оборудования
- Обычный ротор Barmac
- Установка и функционирование
- Точка крепления износостойкой пластины полости порта
- Параметры материалов
- Крепежные детали из легированной стали класса прочности 10.9/12.9 или специальные крепежные детали OEM
13

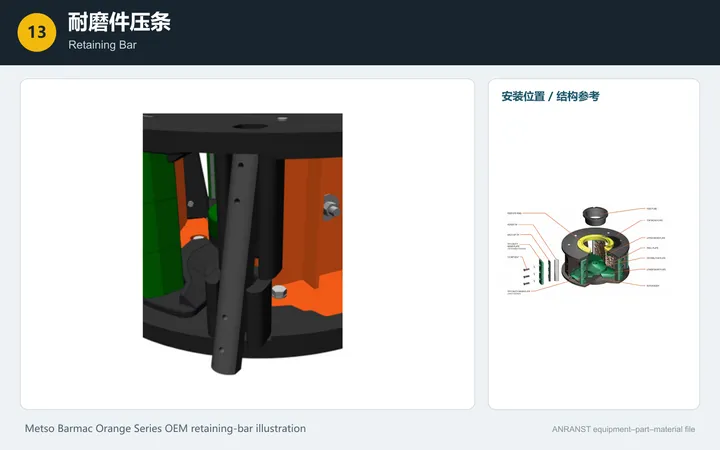

Прижимная планка
- Конфигурация оборудования
- Orange Series RC Ротор
- Установка и функционирование
- Положение вертикальной фиксации на каждом порту ротора
- Параметры материалов
- Сталь 42CrMo/4140 после закалки и отпуска или высокопрочная износостойкая сталь производителя
14
Коническая зажимная втулка / коническая гильза
- Конфигурация оборудования
- Валы с конической втулкой, включая MK/8000
- Установка и функционирование
- Между конической частью главного вала и ступицей ротора.
- Параметры материалов
- Легированная сталь 42CrMo/4140 после закалки и отпуска
15
Ступица ротора
- Конфигурация оборудования
- Закрытый ротор
- Установка и функционирование
- В центре ротора, под распределительной пластиной.
- Параметры материалов
- Высокопрочная литая сталь / Кованая легированная сталь / Высокопрочная сварная конструкция
16
Башмак открытого диска / рабочее колесо
- Конфигурация оборудования
- Башмак и наковальня / Камера Mag’Impact
- Установка и функционирование
- Внешний край открытого роторного стола
- Параметры материалов
- Высокохромистый белый чугун / Мартенситная сталь / WC или композит MMC с керамикой
17
Злость
- Конфигурация оборудования
- Камера «Камень на стали»
- Установка и функционирование
- Стационарная рабочая поверхность вокруг ротора
- Параметры материалов
- Высокохромистый белый чугун / Мартенситная сталь / MMC

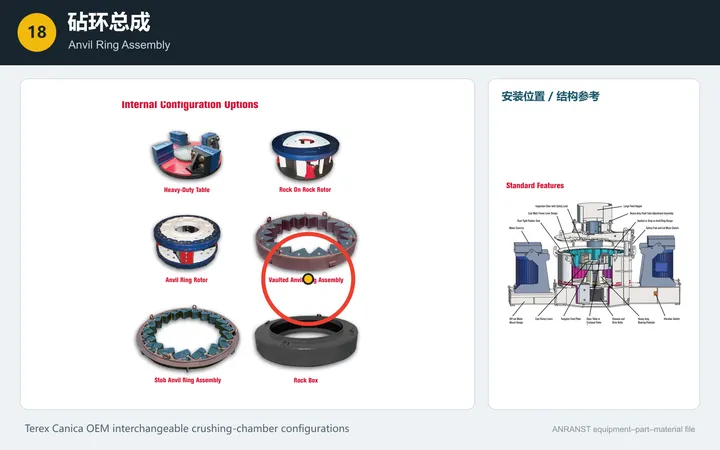

18
Узел кольца наковален
- Конфигурация оборудования
- Камера «Камень на стали»
- Установка и функционирование
- Вокруг ротора, внутри корпуса
- Параметры материалов
- Кольцевая рама из высокопрочной стали со сменными наковальнями и высокопрочным крепежом
19
Каменная камера / каменная полка
- Конфигурация оборудования
- Рок-на-Роке Палата
- Установка и функционирование
- Область горной породы вокруг ротора
- Параметры материалов
- Рама из высокопрочной стали с локальными изнашиваемыми деталями и защитным слоем из самого дробимого материала
20
Футеровка основной рамы
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Внутренняя стенка дробильной камеры
- Параметры материалов
- Высокохромистые отливки / Мартенситная сталь / Износостойкая сталь 400–500 HBW
21

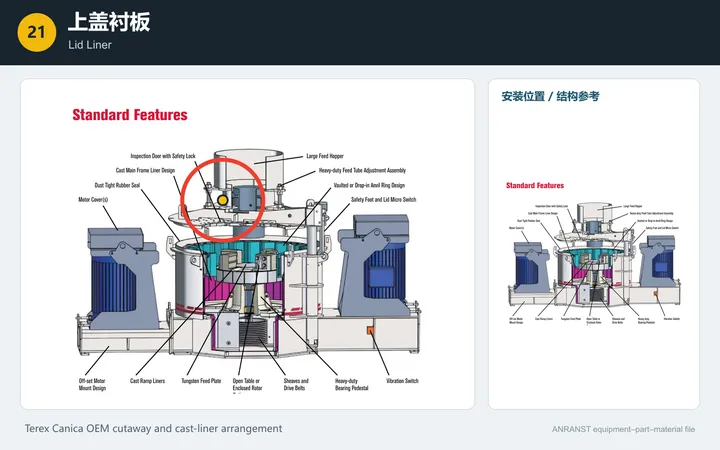

Плита футеровки крышки
- Конфигурация оборудования
- Модели с открывающейся верхней крышкой
- Установка и функционирование
- Внутренняя поверхность верхней крышки
- Параметры материалов
- Высокохромистый материал / Мартенситные отливки / Износостойкая сталь 400–500 HBW
22

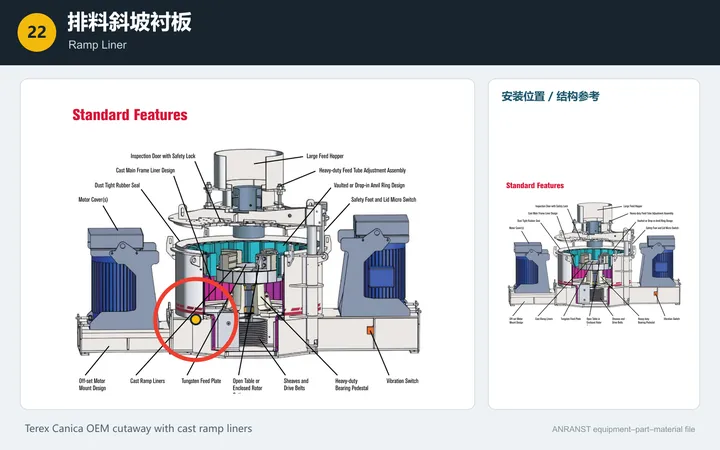

Футеровка рампы
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Уклон под ротором, ведущий к разгрузочному отверстию
- Параметры материалов
- Высокохромистые отливки / Износостойкая сталь / Наплавка или керамический композит
23

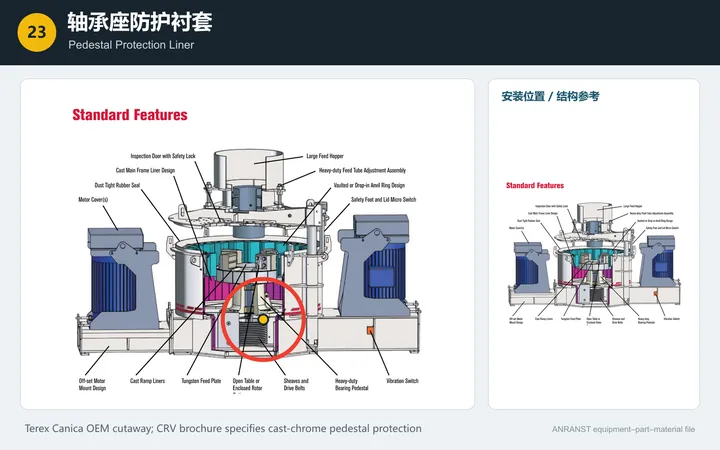

Защитная футеровка опоры
- Конфигурация оборудования
- Исполнения с внешней защитой, включая Canica
- Установка и функционирование
- Вокруг главного вала, над корпусом подшипника
- Параметры материалов
- Хромистая отливка / Высокохромистые износостойкие отливки
24

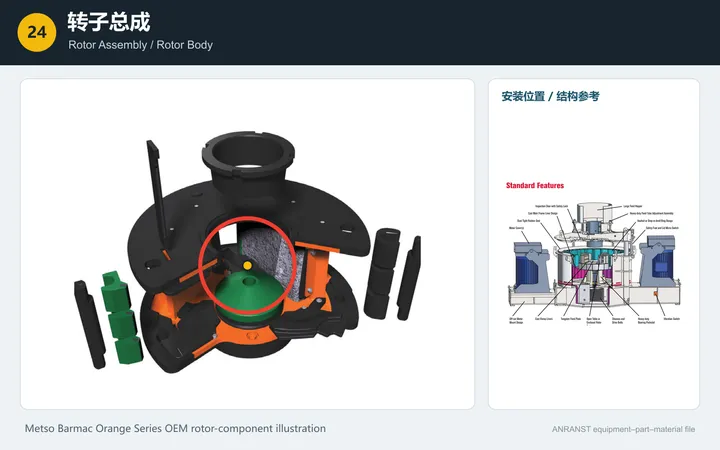

Узел ротора / корпус ротора
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Центр дробильной камеры
- Параметры материалов
- Высокопрочная сварная конструкционная сталь / Литая сталь с полным комплектом изнашиваемых деталей
25

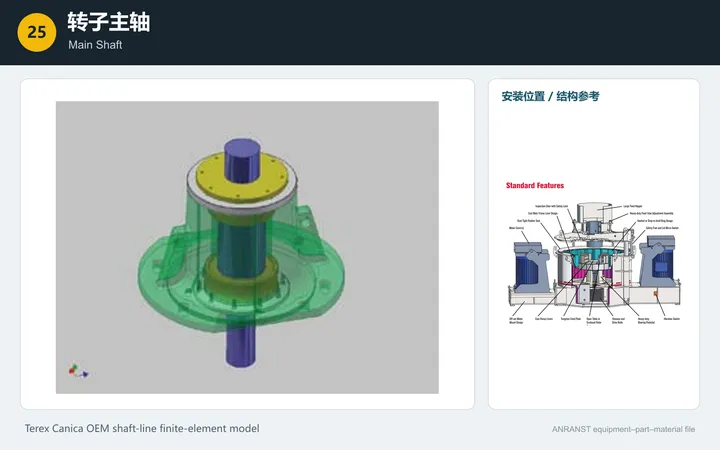

Главный вал
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Проходит вертикально через корпус подшипника.
- Параметры материалов
- Canica Astralloy / 42CrMo / 4140 / Кованая сталь 34CrNiMo6
26

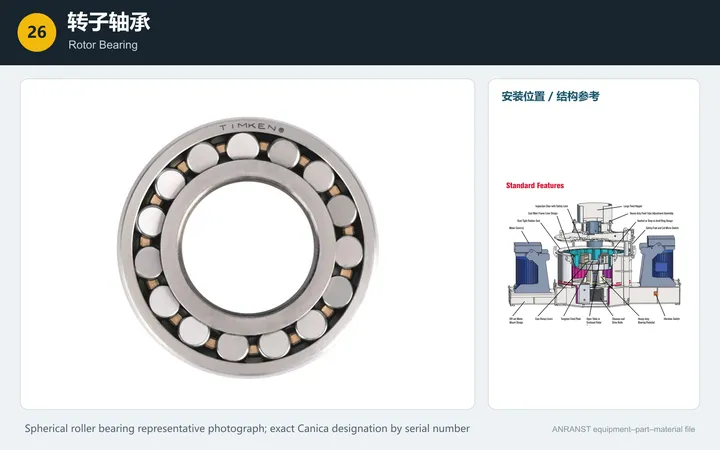

подшипник ротора
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Внутри вертикального корпуса подшипника главного вала
- Параметры материалов
- Подшипниковая сталь 100Cr6/SAE 52100

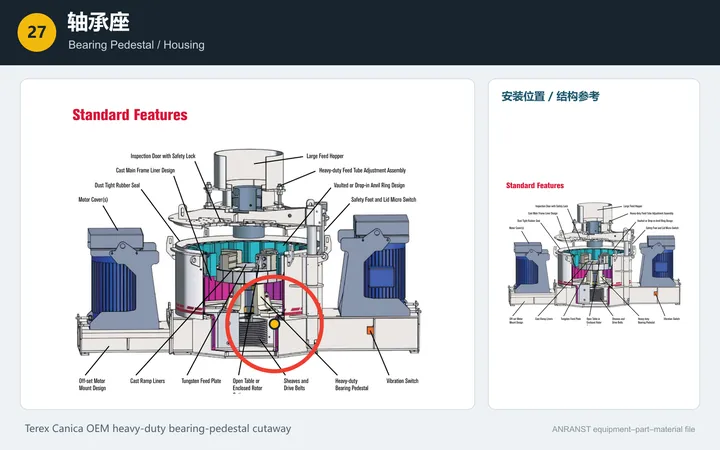

27
Опора / корпус подшипника
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Центральное положение опоры под ротором
- Параметры материалов
- Высокопрочный чугун / Литая сталь / Высокопрочная сварная конструкционная сталь
28

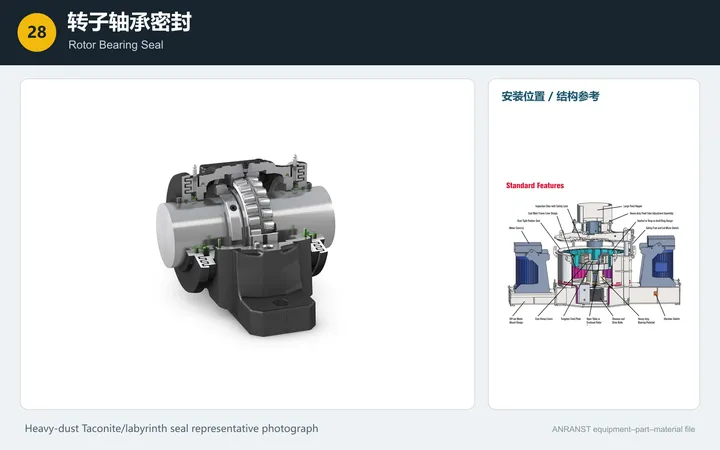

уплотнение подшипника ротора
- Конфигурация оборудования
- Общее для нескольких проектов
- Установка и функционирование
- Барьер загрязнения в месте выхода главного вала из корпуса подшипника
- Параметры материалов
- Лабиринт/Taconite + NBR/HNBR/FKM/V-кольцо
29

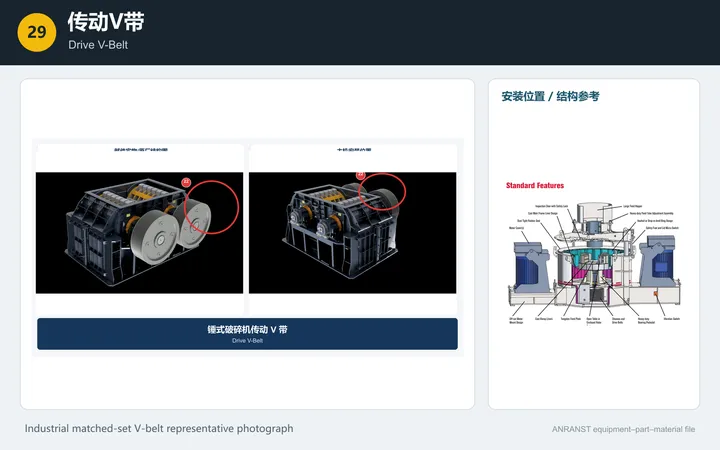

Приводной клиновой ремень
- Конфигурация оборудования
- Модели с ременным приводом
- Установка и функционирование
- Между двигателем и шкивами главного вала
- Параметры материалов
- EPDM / Хлоропреновая резина с полиэстером / Арамидный тяговый корд
30
Приводной шкив
- Конфигурация оборудования
- Модели с ременным приводом
- Установка и функционирование
- Нижний конец главного вала и конец вала двигателя
- Параметры материалов
- Серый чугун / Высокопрочный чугун / Литая или сварная стальная конструкция шкива
Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.
7. Закупочные и приемочные проверки
1. Сверьте производителя, модель, серийный номер, диаметр и глубину ротора, количество портов, а также конфигурацию камеры ROR, ROS, башмак и наковальня или Mag’Impact. 2. В обычных роторах Barmac и Orange Series RC используются различные фиксаторы, болты, износостойкие плиты камеры, а также крепления верхней и нижней пластины; не заказывайте просто по этикетке «детали Barmac». 3. Соберите наконечники ротора, опорные наконечники, износостойкие плиты камеры, внутренние верхние и нижние пластины и распределительные пластины в наборы с согласованной массой, указанные OEM, равномерно распределенные по портам. 4. Повторно проверяйте биение и динамический баланс после ремонта сварных швов ротора, замены материала, замены ступицы или конической втулки или полной замены изнашиваемого комплекта. 5. Для обновлений WC-Co, с высоким содержанием хрома или MMC проверьте максимальный размер подачи, скорость, посторонний материал и ударную нагрузку, чтобы избежать разрушения от скалывания. 6. Осмотрите главные валы, ступицы и конические втулки на предмет материала, термообработки, UT/MT, конического контакта, кругового биения и момента затяжки соединения. 7. Запишите полное обозначение подшипника, зазор, посадки, температуру монтажа, смазку, уплотнения, базовую вибрацию и повышение температуры. 8. Проверьте материал футеровки, профиль сегмента, посадку, положение отверстий, выравнивание по высоте, крепление и безопасный зазор ротора.
