Мельница для сахарного тростника

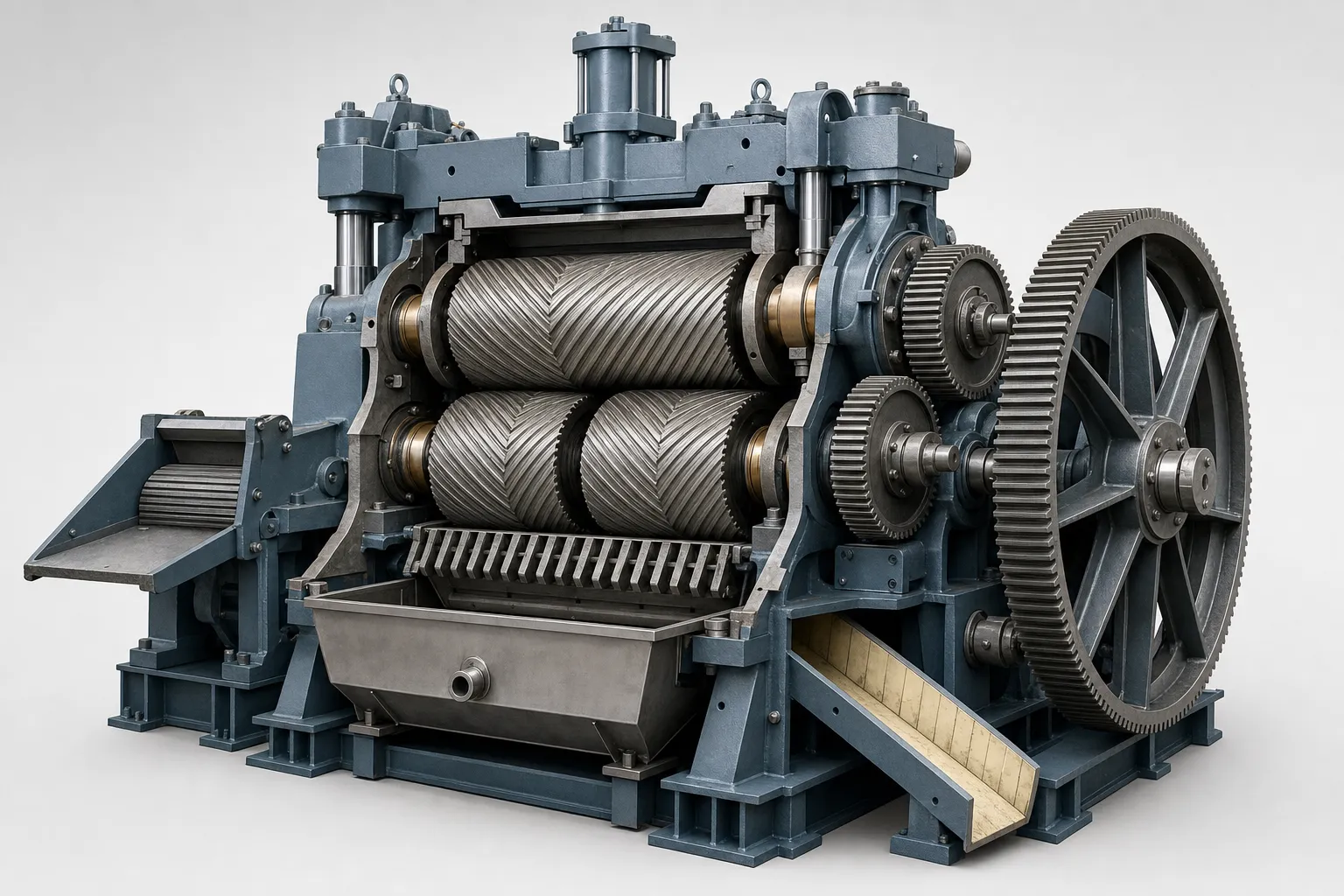

В тростниковых мельницах обычно используют тандем трёхвалковых агрегатов. Верхний и два нижних валка сжимают подготовленный тростник, направляющая плита перемещает багассу, а торцевые шестерни валков синхронизируют вращение. Основной износ приходится на обечайки и зубья валков, направляющие плиты, вкладыши подшипников и каналы багассы.

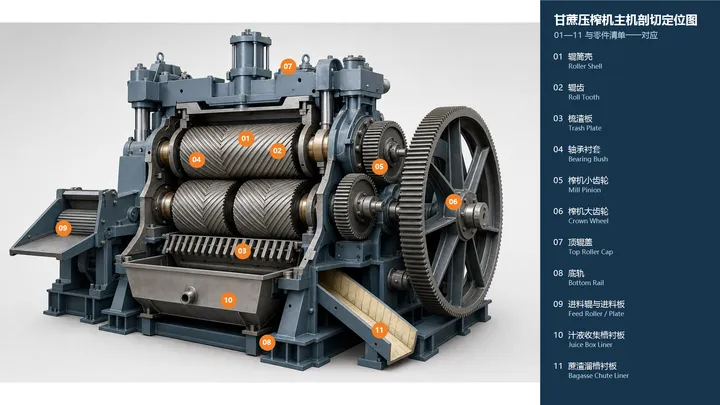

Вид в разрезе оборудования

Вид в разрезе завода по производству сахарного тростника с указанием расположения компонентов

Части оборудования

Часть Идентификация и технические подробности

Изучите названия деталей, изображения, варианты материалов и технические требования. Выберите карту, чтобы открыть соответствующую страницу запасных частей.

Отдельные детали

Отдельные детали и расходные элементы

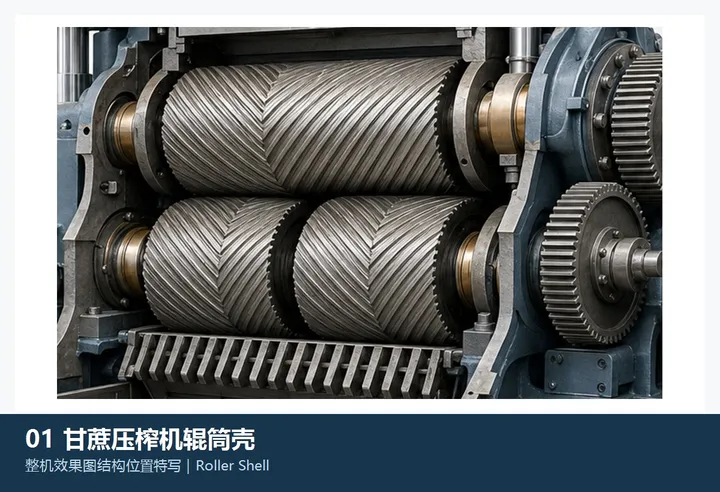

Обечайка валка

Легированный высокопрочный чугун, никель-хром-молибденовый легированный чугун или основа из литой стали

Технические требования: Working layer ; balance compressive strength, resistance to thermal cracking and a secure fit on the roll shaft. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

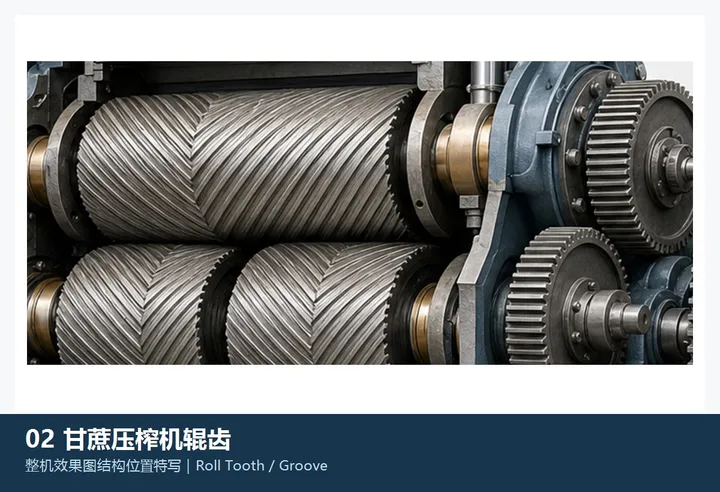

Зубья валка

Тот же базовый материал, что и оболочка рулона; на кончиках зубьев могут использоваться наплавленные или приваренные твердосплавные вставки Fe-Cr-C.

Технические требования: Hardfacing ; measure the tooth profile and groove helix angle from the original roll. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Направляющая плита багассы

Cr20–Cr28 белый чугун с высоким содержанием хрома, литая сталь из износостойкого сплава или композитная пластина

Технические требования: Working surface. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Вкладыш подшипника

Оловянная бронза, алюминиевая бронза или сплав Babbitt на стальной основе

Технические требования: Bronze. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Приводная шестерня мельницы

42CrMo, 18CrNiMo7-6 цементируемая сталь или закаленная и отпущенная легированная сталь

Технические требования: Tooth surface; tough core. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Венцовое колесо мельницы

ZG35CrMo, 42CrMo или высокопрочная литая сталь

Технические требования: large gears. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Крышка опоры верхнего валка

ZG270-500 литая сталь или высокопрочная низколегированная сталь

Технические требования: non-destructive testing of pin bores, load-bearing fillets and welds. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Нижняя направляющая

42CrMo, износостойкая низколегированная сталь или сталь с поверхностной закалкой.

Технические требования: guide surfaces; control flatness and parallelism of the guide surfaces. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Подающий валок / подающая плита

Легированный чугун или NM400/NM450, с наплавкой там, где это необходимо.

Технические требования: Working surface. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Футеровка сокосборника

304L / 316L нержавеющая сталь или пищевая резина

Технические требования: 316L подходит для чистящих сред, содержащих хлориды; Сварные швы должны быть гладкими и легко очищаемыми, без карманов, задерживающих жидкость.

Футеровка жёлоба багассы

NM400, UHMW-PE, резина или нержавеющая сталь

Технические требования: Wear-resistant steel. Confirm hardness, tensile strength and other numerical properties against a material specification, manufacturer data or approved project record before publishing.

Материалы деталей с одинаковыми названиями могут отличаться в зависимости от OEM, модели машины и условий эксплуатации. Перед заказом или изготовлением сверьте модель машины, чертеж и измеренные размеры.
