Empiece por la marca, la serie de equipos y la máquina instalada; después explore piezas de desgaste, componentes de accionamiento y repuestos estructurales, materiales y procesos, revisión de planos, control de calidad y entrega de piezas terminadas.
Esta página aborda series y modelos de equipos, posiciones de las piezas, materiales y procesos, revisión de planos y opciones de consulta. Antes de fabricar o cotizar, compruebe el plano, las dimensiones y la idoneidad del utillaje con el modelo completo y los planos.
La tabla de modelos ayuda a identificar la máquina. Para fabricar y cotizar se necesitan la placa de identificación, el modelo completo, el número de serie, el plano, el plano de disposición general y la revisión del plano.
| Serie / modelo | Gama de equipos e identificación | Historia e identificación de equipos |
|---|---|---|
| Serie Cedarapids JW — Serie actual | JW42: apertura de alimentación 30"x42", 760×1070 mm, CSS 75–210 mm; JW55: apertura de alimentación 32"x55", 820×1400 mm, CSS 85–225 mm | Gama actual de trituradoras de mandíbulas estáticas Terex MPS |
| Serie Cedarapids TJ — Serie actual | TJ2440: apertura de alimentación 24"x40", 600×1000 mm, CSS 40–146 mm | Gama compacta actual Terex MPS |
| Serie Jaques JS — Serie actual | JS3750, JS4552 | Gama actual australiana Jaques dentro de Terex MPS |
| Serie Jaques JW: identificación de la máquina instalada | JW960 (930×580 mm); JW1175 (1070×760 mm); JW1190 (1100×850 mm); JW1210 (1250×950 mm); JW1412 (1400×1200 mm); JW1612 (1600×1200 mm) | Identificación de máquinas instaladas para grandes plantas trituradoras estacionarias |

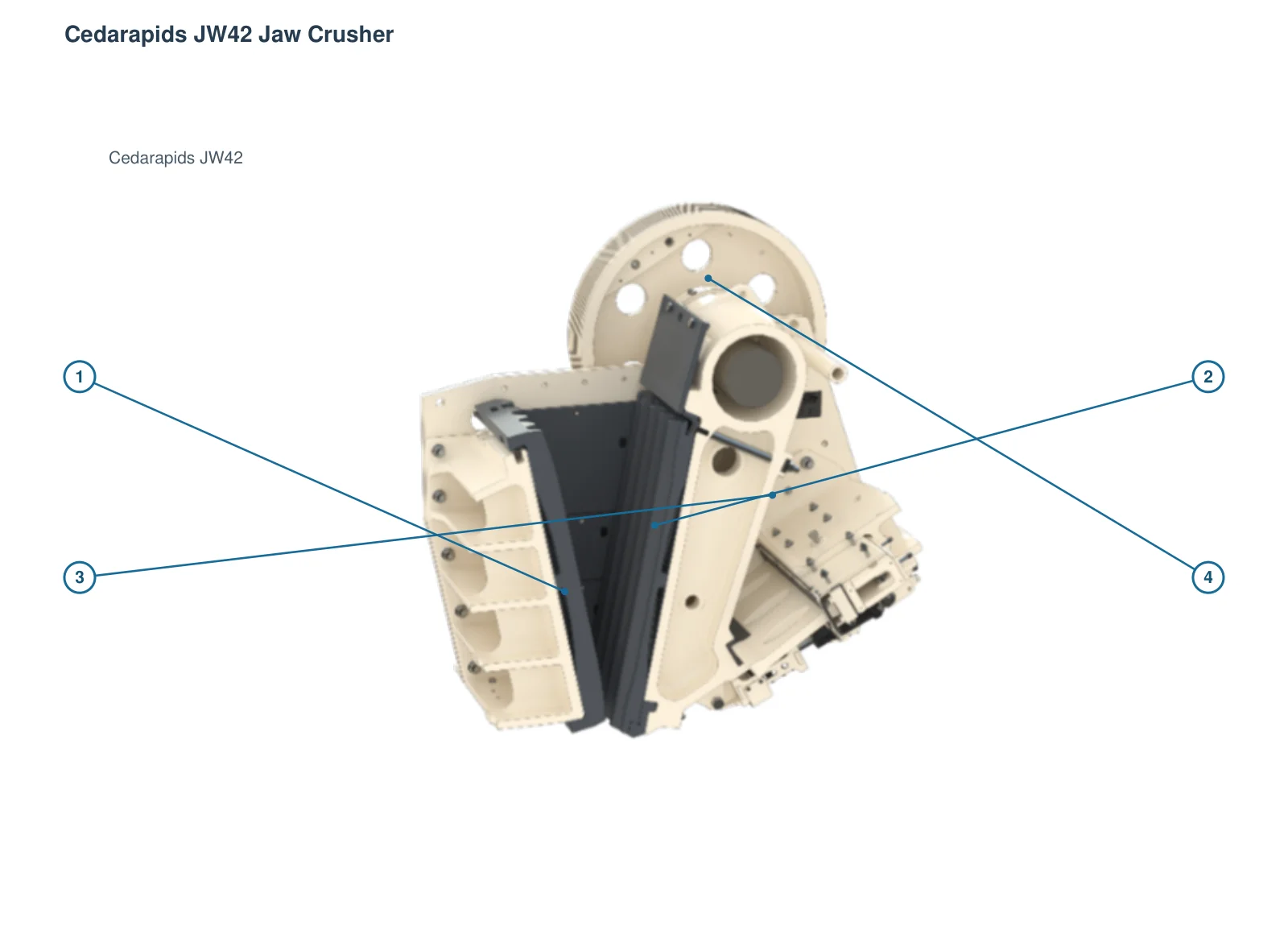

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Placa de mandíbula fija | Superficie fija de trituración a la izquierda | JW42 |
| 2 | Placa de mandíbula móvil | Mandíbula móvil inclinada | JW42 |
| 3 | Cuerpo de la mandíbula móvil | Cuerpo detrás de la placa de mandíbula móvil | JW42 |
| 4 | Flywheel | Rueda posterior grande | JW42 |
Estas categorías generales de piezas para trituradoras de mandíbulas ayudan a identificar las piezas necesarias. Compare su idoneidad con el modelo concreto de Terex MPS y sus planos.
placa de mandíbula fija
Categoría general de piezas de desgaste para trituradoras de mandíbulas. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
placa de mandíbula móvil / oscilante
Categoría general de piezas de desgaste para trituradoras de mandíbulas. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
placa lateral superior
Categoría general de piezas de desgaste para trituradoras de mandíbulas. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
placa lateral inferior
Categoría general de piezas de desgaste para trituradoras de mandíbulas. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →placa deflectora
Categoría general de piezas de desgaste para trituradoras de mandíbulas. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo aplicable con los planos del equipo.
Ver detalles de la pieza general →
placa intermedia
Categoría general de piezas de desgaste para trituradoras de mandíbulas. Compare la posición de montaje, el perfil, la disposición de orificios, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →Identifique engranajes, ejes, casquillos, rodamientos, sellos, piezas hidráulicas, soportes y conectores para revisar los planos. Las referencias indicadas a planos o piezas del fabricante corresponden a piezas identificadas y deben compararse con su máquina.
resorte tensor
Categoría general de piezas estructurales o de accionamiento para trituradoras de mandíbulas. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
eje excéntrico
Categoría general de piezas estructurales o de accionamiento para trituradoras de mandíbulas. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
rodamiento de rodillos a rótula
Categoría general de piezas estructurales o de accionamiento para trituradoras de mandíbulas. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →
sello antipolvo laberíntico
Categoría general de piezas estructurales o de accionamiento para trituradoras de mandíbulas. Compare las interfaces, la precisión, el material y el modelo de máquina con los planos del equipo. La imagen ilustra una categoría de pieza y no es un plano OEM.
Ver detalles de la pieza general →Facilite el modelo completo, el número de serie, la revisión del plano, la posición de instalación, fotografías de la pieza actual, el material y las condiciones de operación.
No. Las imágenes generales ayudan a identificar la categoría de la pieza. La fabricación requiere planos, dimensiones, interfaces, materiales y criterios de aceptación acordados.
Empiece por la placa de identificación, el plano de disposición general, la posición de instalación, fotografías de la pieza usada y las dimensiones principales. Así podremos evaluar la viabilidad de inspeccionar dimensiones, evaluar el material y fabricar según plano.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
O contáctenos directamente: +86 156 3797 3199
zzx@anranst.com
ANRANST ofrece a clientes de todo el mundo evaluación de ingeniería, producción en fundiciones certificadas según los requisitos técnicos del cliente, control de calidad y entrega de la pieza terminada para piezas de desgaste a medida y repuestos industriales, con capacidad para atender otras piezas industriales a medida.
Revisamos las superficies de acoplamiento y las dimensiones de interfaz, y evaluamos la viabilidad de material, tratamiento térmico y fabricación.
Material grades and heat-treatment processes are specified order by order, stated in the technical agreement and tracked through production.
Confirmación del plano, control de material y de proceso, seguimiento de producción, inspección y coordinación de la aceptación.
Coordinamos la fabricación, la confirmación de calidad, el embalaje y la entrega de piezas completas en un proceso de suministro cerrado y viable.
Facilítenos el modelo existente, los planos, los materiales o las condiciones de operación para identificar la revisión técnica y la vía de suministro adecuadas.
