Empiece por la marca, la serie de equipos y la máquina instalada; después explore piezas de desgaste, componentes de accionamiento y repuestos estructurales, materiales y procesos, revisión de planos, control de calidad y entrega de piezas terminadas.
Esta página aborda series y modelos de equipos, posiciones de las piezas, materiales y procesos, revisión de planos y opciones de consulta. Antes de fabricar o cotizar, compruebe el plano, las dimensiones y la idoneidad del utillaje con el modelo completo y los planos.
La tabla de modelos ayuda a identificar la máquina. Para fabricar y cotizar se necesitan la placa de identificación, el modelo completo, el número de serie, el plano, el plano de disposición general y la revisión del plano.
| Serie / modelo | Gama de equipos e identificación | Historia e identificación de equipos |
|---|---|---|
| Serie TG — serie actual | TG120, TG220, TG320, TG420, TG520, TG820, TG1020 | Series actuales |
| Serie TC — serie actual | TC1000, TC1150, TC1300 | Series actuales |
| Serie Cedarapids MVP — serie actual | MVP280, MVP380X, MVP450X, MVP550X | Serie actual (200–500 hp) |
| ELJAY Rollercone — equipos históricos instalados | ELJAY 45", 54", 66" | Modelo histórico para identificar instalaciones existentes |

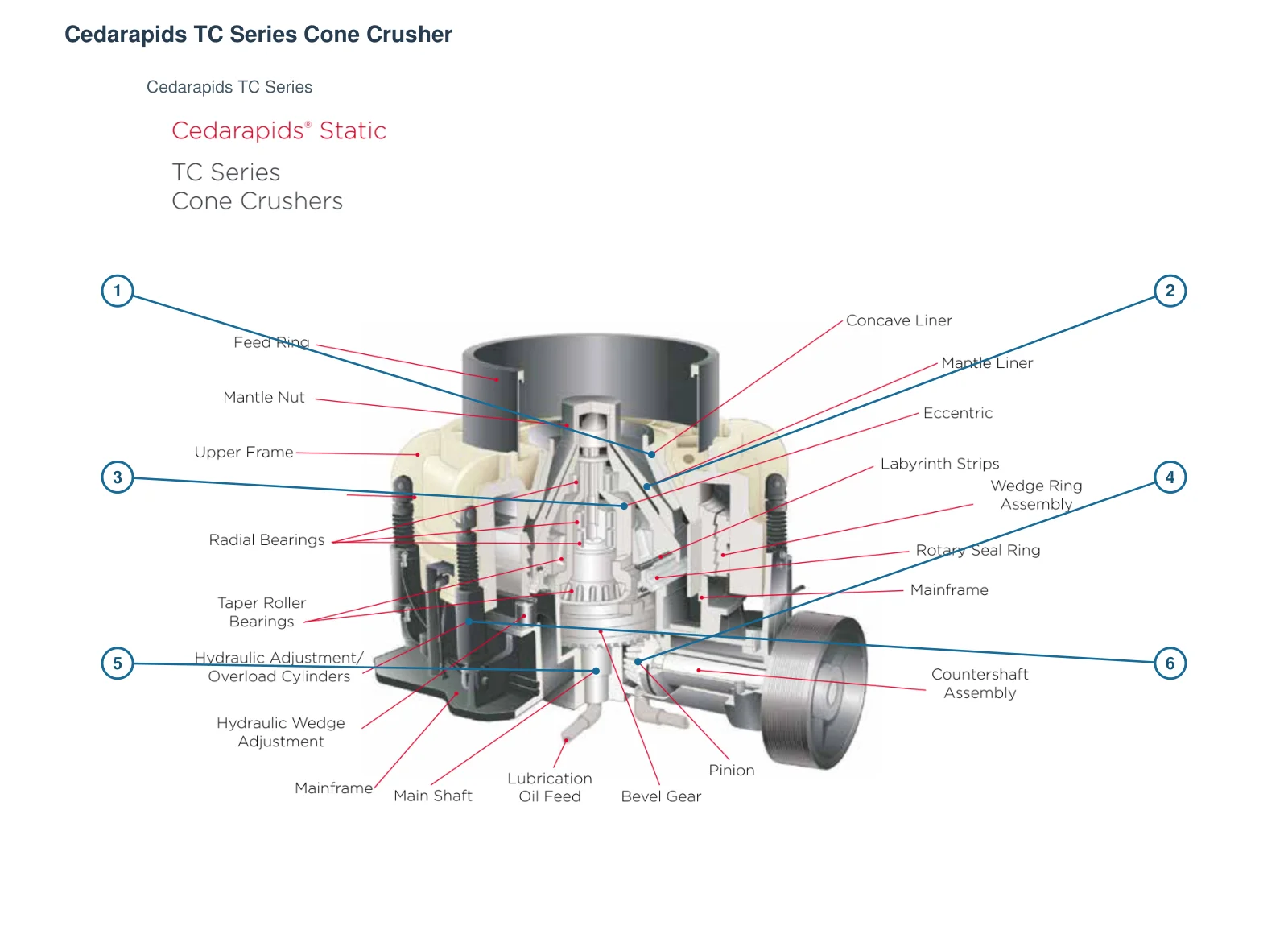

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Revestimiento del cóncavo | Revestimiento exterior fijo de la cámara | Serie TC |
| 2 | Revestimiento del manto | Manto en el exterior del cono móvil | Serie TC |
| 3 | Conjunto de excéntrica | Excéntrica alrededor de la parte inferior del eje | Serie TC |
| 4 | Pinion | Extremo interior del contraeje | Serie TC |
| 5 | Eje principal | Eje vertical central | Serie TC |
| 6 | Cilindro hidráulico de ajuste | Cilindro externo del bastidor superior | Serie TC |
Estas categorías generales de piezas de trituradoras de cono ayudan a identificar la pieza necesaria. Compare su idoneidad con el modelo concreto de Terex MPS y sus planos.
Manto / revestimiento del cabezal
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Revestimiento del tazón / cóncavo
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Placa de alimentación / cono de alimentación
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Revestimiento del bastidor principal
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Protector de brazo / revestimiento de brazo
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →Protector / revestimiento de contrapeso
Categoría general de piezas de desgaste para trituradoras de cono. Compare la posición de montaje, el perfil, el patrón de orificios, el material y el modelo aplicable con los planos del equipo.
Ver detalles de la pieza general →Identifique engranajes, ejes, casquillos, rodamientos, sellos, piezas hidráulicas, soportes y conectores para revisar los planos. Las referencias indicadas a planos o piezas del fabricante corresponden a piezas identificadas y deben compararse con su máquina.
Revestimiento del apoyo esférico
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Casquillo superior del cabezal
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Casquillo inferior del cabezal
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
casquillo excéntrico
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →
Casquillo del contraeje
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo de la máquina con el plano del equipo. La imagen ilustra una categoría de piezas y no es un plano OEM.
Ver detalles de la pieza general →Cojinete de empuje
Categoría general de piezas estructurales o de accionamiento para trituradoras de cono. Compare las interfaces, la precisión, el material y el modelo aplicable con los planos del equipo.
Ver detalles de la pieza general →Facilite el modelo completo, el número de serie, la revisión del plano, la posición de instalación, fotografías de la pieza actual, el material y las condiciones de operación.
No. Las imágenes generales ayudan a identificar la categoría de la pieza. La fabricación requiere planos, dimensiones, interfaces, materiales y criterios de aceptación acordados.
Empiece por la placa de identificación, el plano de disposición general, la posición de instalación, fotografías de la pieza usada y las dimensiones principales. Así podremos evaluar la viabilidad de inspeccionar dimensiones, evaluar el material y fabricar según plano.
Facilite el modelo completo, el número de serie, la placa de identificación, la posición de instalación, fotografías de la pieza actual, planos, material y condiciones de operación. Los utilizamos para identificar la pieza, evaluar materiales, organizar la producción en fundiciones certificadas, coordinar el control de calidad y gestionar la entrega de piezas terminadas.
