¿Con qué otros nombres o denominaciones se conoce el modelo Criba rotativa vertical V-Screen?
El modelo Criba rotativa vertical V-Screen figura también con estas denominaciones: V-Screen vertical rotary screen, V-Screen 36 x 144.
Criba rotativa vertical V-Screen
Criba rotativa vertical · 2004—2015 · 1 modelo
Symons
SymonsMarca
Criba rotativa verticalTipo de equipo
2004—2015Período
Modelo históricoEstado
Symons
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Nombres históricos | Período | Componentes |
|---|---|---|---|
| Criba rotativa vertical V-Screen | V-Screen 36 x 144 | 2004—2015 | 56 |
Symons
Componentes numerados

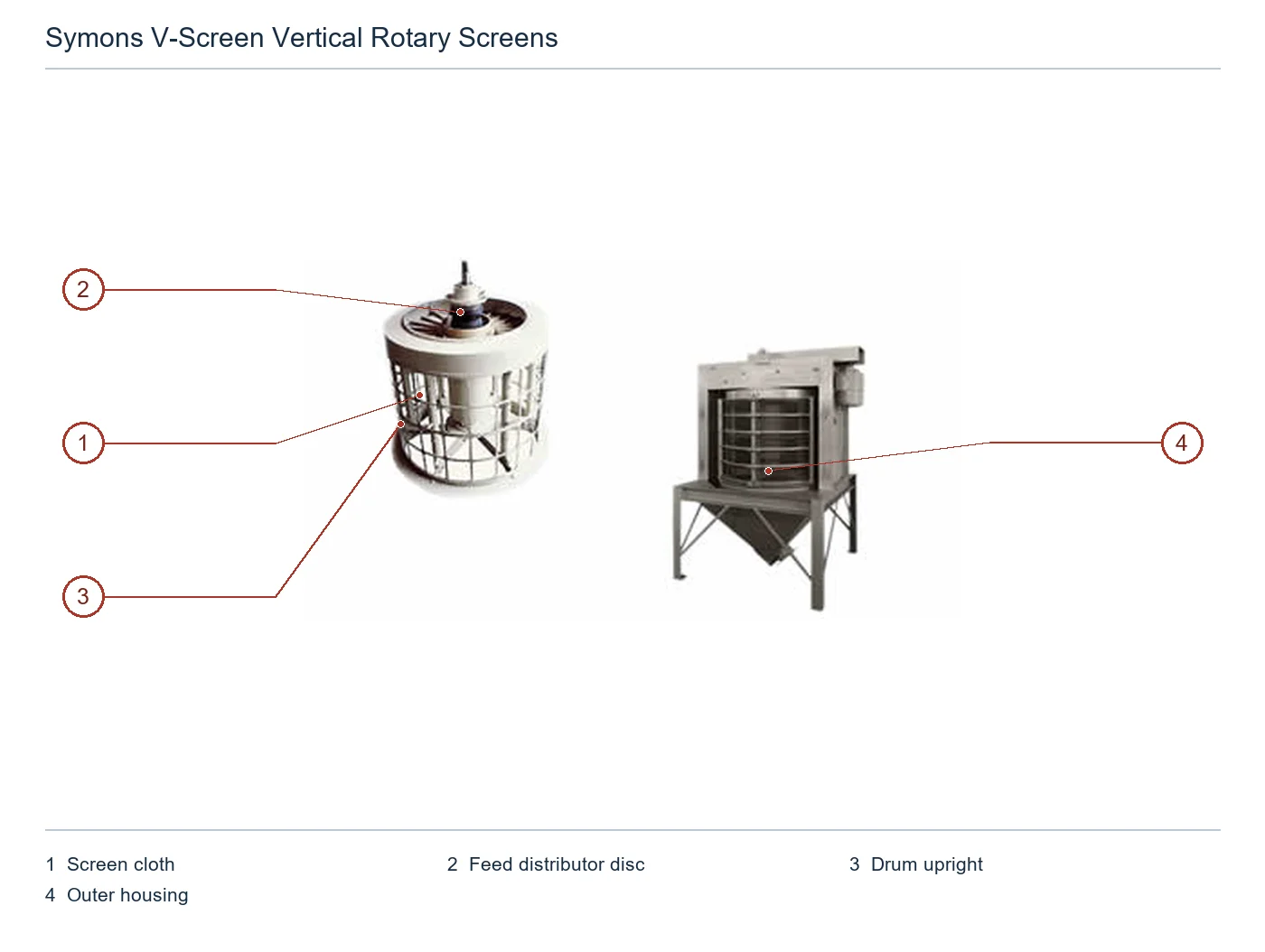

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Tela de criba | Tela de criba alrededor del tambor de cribado izquierdo | V-Screen (configuración de fotos del tambor y de la máquina completa de OEM con puerta abierta) |
| 2 | Disco distribuidor de alimentación | Disco distribuidor sobre el tambor de cribado izquierdo | V-Screen (configuración de fotos del tambor y de la máquina completa de OEM con puerta abierta) |
| 3 | Montante del tambor | Montante visible del tambor de cribado izquierdo | V-Screen (configuración de fotos del tambor y de la máquina completa de OEM con puerta abierta) |
| 4 | Carcasa exterior | Carcasa exterior de la máquina con la puerta abierta a la derecha | V-Screen (configuración de fotos del tambor y de la máquina completa de OEM con puerta abierta) |
Otros componentes · 36 elementos
| Componente |
|---|
| Criba V: Tira de unión de la tela de criba |
| Criba V: Perno tensor de la tela de criba |
| Criba V: Tiras de sellado de caucho superiores e inferiores |
| Criba V: Pieza de la ranura inferior |
| Criba V: Separador de la jaula de criba |
| Criba V: Correa trapezoidal |
| Criba V: Polea del motor de diámetro efectivo variable |
| Criba V: Polea de criba correspondiente |
| Criba V: Motor vertical con rodamientos de bolas |
| Criba V: Panel de puerta desmontable |
| Criba V: Boquilla de rociado |
| Criba V: Junta rotativa |
| Criba V: Base de descarga simple |
| Criba V: Base de descarga doble |
| Criba V: La base de cribado húmedo protege la entrada de agua |
| Página de piezas: eje |
| Página de pieza: tuerca hexagonal autoblocante |
| Página de pieza: chaveta (chaveta) |
| Página de pieza: rodamiento (número de modelo correspondiente no transcrito) (rodamiento) |
| Página de pieza: soporte colgante de caja |
| Página de pieza: engrasador (engrasador) |
| Página de pieza: tapa de lubricación (Lubricap) |
| Página de pieza: tapa de caja del soporte colgante |
| Página de pieza: deflector de aceite |
| Página de pieza: anillo de sellado (anillo de sellado) |
| Página de pieza: anillo de retención |
| Página de pieza: anillo de apoyo |
| Página de pieza: engranaje interno |
| Página de pieza: piñón |
| Página de pieza: anillo de lubricación (anillo de lubricación) |
| Página de pieza: protección del engranaje (protección del engranaje) |
| Página de pieza: contrapeso |
| Página de pieza: separador inferior del tambor de criba (separador — fondo del tambor) |
| Página de pieza: sello de caucho para grasa |
| Página de pieza: apoyo de caucho (apoyo de caucho) |
| Página de pieza: separador superior del rodamiento (separador superior del rodamiento) |
Symons
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Criba rotativa vertical V-Screen56 elementos
| N.º | Componente | Ubicación | N.º de pieza / plano |
|---|---|---|---|
| 1 | Dos paños de malla de criba (V-Screen) | Periferia de la jaula de cribado; 2 paños de 3×6ft forman una superficie de 3×12ft | |
| 2 | Disco de distribución de alimentación con paletas (V-Screen) | Parte superior del tambor de cribado, giro sincronizado con el tambor | |
| 3 | 6 montantes (V-Screen) | Entre la parte superior del tambor y el disco de alimentación; 6 montantes solo para el diseño descrito | |
| 4 | Carcasa cerrada (V-Screen) | Periferia del tambor de cribado, protección contra polvo y agua | |
| Barra de unión de la malla de criba (V-Screen) | Unión entre los dos paños de malla de criba | ||
| Perno de tensado de la malla de criba (V-Screen) | Punto de tensado de la malla alrededor de la jaula de cribado | ||
| Tiras de sellado de caucho superior e inferior (V-Screen) | Sellado superior e inferior del tambor de cribado | ||
| Elemento inferior de perfil U (V-Screen) | Fondo del tambor de cribado | ||
| Separador de la jaula de cribado (V-Screen) | Unión de la jaula de cribado con los montantes | ||
| correa trapezoidal (V-Screen) | Transmisión del motor al tambor de cribado | ||
| Polea del motor de diámetro primitivo variable (V-Screen) | Accionamiento en el eje del motor; diámetro primitivo ajustable | ||
| Polea correspondiente de la criba (V-Screen) | Polea correspondiente del accionamiento del tambor de cribado | ||
| Motor eléctrico vertical con rodamientos de bolas (V-Screen) | Accionamiento; 7.5hp/1800rpm limitado al diseño descrito | ||
| Panel de puerta desmontable (V-Screen) | Acceso de mantenimiento de la carcasa exterior | ||
| Boquilla de rociado (V-Screen) | Dispositivo de rociado interno opcional; 12 boquillas solo para la configuración descrita | ||
| Unión rotativa (V-Screen) | Conexión del dispositivo de rociado interno opcional | ||
| Base con una salida de descarga (V-Screen) | Opciones de configuración de la base de descarga | ||
| Base con dos salidas de descarga (V-Screen) | Opciones de configuración de la base de descarga | ||
| Entrada de agua protegida de la base de cribado húmedo (V-Screen) | Base de cribado húmedo; interfaz estándar, pieza independiente no confirmada | ||
| Eje | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V11-23 | |
| Tuerca hexagonal autoblocante | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V11-23A | |
| Chaveta | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V11-23B / V18-A7 | |
| rodamiento | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V11-23C / V11-23D / V11-23E / V11-23F | |
| Soporte colgante de la caja del eje | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V12-3 | |
| Engrasador | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | ||
| Tapa de lubricación (Lubricap) | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | ||
| Tapa de la caja del eje del soporte colgante | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V19-2A | |
| Anillo deflector | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V19-2C | |
| Anillo de sellado | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V121-3 | |
| Anillo de retención | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V21-3A | |
| Anillo de apoyo | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V128-2 | |
| Engranaje de dentado interior | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V16-2 | |
| piñón | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V17-2 | |
| Anillo de grasa | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V120-3 | |
| Protector de engranajes | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V129-1 | |
| Contrapeso de equilibrado | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V18-1 | |
| Separador del fondo del tambor de cribado | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V19-2B | |
| Sello de caucho para grasa | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V123-3 | |
| Apoyo de caucho | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V124-1 | |
| Separador del rodamiento superior | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V125-2 | |
| Separador del rodamiento inferior | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V126-1 | |
| Abrazadera del sello de caucho | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V127-1 | |
| Arandela | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V118-1 | |
| Tornillo de cabeza hexagonal | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V118-1A / V118-1B / V118-1F / V118-1G | |
| Arandela de seguridad | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V118-1C / V118-1E / V118-1I / V118-1M | |
| Tornillo con hexágono interior | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V118-1D / V118-1L | |
| Tuerca de bloqueo Flexlock | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V118-1J / V130-2B | |
| Orejeta de bloqueo | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V118-1K | |
| Tapa de inspección | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V130-2 | |
| casquillo | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V130-2C | |
| Tapón de tubería | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V130-2D | |
| Empaquetadura | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V130-2E | |
| Jaula de cribado (V-Screen) | Alrededor de los montantes, unión mediante pernos y separadores | ||
| Dispositivo de rociado interno opcional (V-Screen) | Interior del tambor de cribado; 12 boquillas y unión rotativa, opcional | ||
| Conjunto de carcasa del eje | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V14-2 | |
| Tornillo prisionero con hexágono interior | Excitador V-Screen; solo el grupo indicado del catálogo, posiciones por orificio y axiales no indicadas, ubicación exacta sin confirmar | V18-1A / V18-1B |
Preguntas frecuentes
¿De qué marca y de qué tipo de equipo es el modelo Criba rotativa vertical V-Screen?
El modelo Criba rotativa vertical V-Screen figura bajo la marca Symons, tipo de equipo: Criba rotativa vertical, período: 2004—2015. Estado: Modelo histórico.
¿Qué componentes y piezas de desgaste constan para el modelo Criba rotativa vertical V-Screen?
Constan 56 componentes, entre ellos: Dos paños de malla de criba (V-Screen), Barra de unión de la malla de criba (V-Screen), Perno de tensado de la malla de criba (V-Screen), Tiras de sellado de caucho superior e inferior (V-Screen), Disco de distribución de alimentación con paletas (V-Screen), 6 montantes (V-Screen), Elemento inferior de perfil U (V-Screen), Separador de la jaula de cribado (V-Screen) y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Qué números de plano o de pieza constan para el modelo Criba rotativa vertical V-Screen?
Eje: V11-23, Tuerca hexagonal autoblocante: V11-23A, Chaveta: V11-23B / V18-A7, rodamiento: V11-23C / V11-23D / V11-23E / V11-23F, Soporte colgante de la caja del eje: V12-3, Tapa de la caja del eje del soporte colgante: V19-2A, Anillo deflector: V19-2C, Anillo de sellado: V121-3, Anillo de retención: V21-3A, Anillo de apoyo: V128-2.
¿Qué componentes específicos del modelo Criba rotativa vertical V-Screen tienen página propia?
Componentes específicos con página propia: Jaula de cribado (V-Screen), Dispositivo de rociado interno opcional (V-Screen), Conjunto de carcasa del eje, Tornillo prisionero con hexágono interior (4 en total).
¿Cómo consulto piezas para el modelo Criba rotativa vertical V-Screen?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
