¿De qué marca y de qué tipo de equipo es el modelo Sala?
El modelo Sala figura bajo la marca Sala. Estado: Modelo histórico.
Sala
1 modelo
Sala
SalaMarca
Modelo históricoEstado
Sala
Modelos de la serie y nombres históricos
Seleccione un modelo para ir a su tabla de componentes; las denominaciones anteriores figuran en «Nombres históricos».
| Modelo | Componentes |
|---|---|
| Sala | 4 |
Modelo sucesor actual: Metso
Sala
Componentes numerados

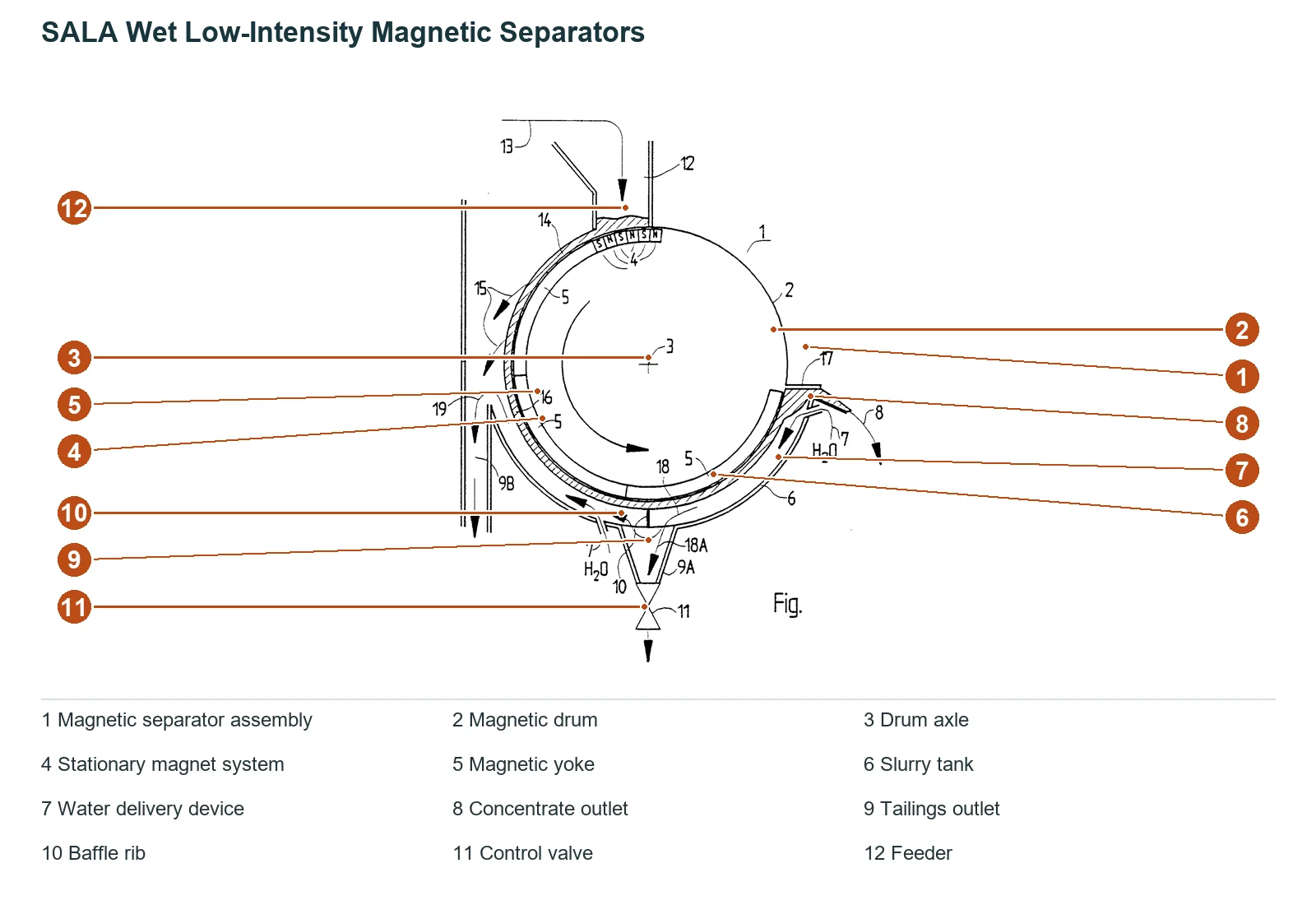

Los números del esquema se corresponden con las filas siguientes.
| N.º | Componente | Ubicación | Aplica a |
|---|---|---|---|
| 1 | Conjunto del separador magnético | Separador completo en la figura de la patente | Realización ilustrada en EP0520971A1 |
| 2 | Tambor magnético | Perímetro circular del tambor en la figura de la patente | Realización ilustrada en EP0520971A1 |
| 3 | Eje del tambor | Cruz en el centro de la sección del tambor | Realización ilustrada en EP0520971A1 |
| 4 | Sistema magnético fijo | Imanes dispuestos dentro de la circunferencia del tambor | Realización ilustrada en EP0520971A1 |
| 5 | Yugo magnético | Zona de soporte común de los imanes internos | Realización ilustrada en EP0520971A1 |
| 6 | Tanque de lodos | Paso de pulpa exterior a la parte inferior del tambor | Realización ilustrada en EP0520971A1 |
| 7 | Dispositivo de suministro de agua | Entrada de agua de lavado cerca de la salida de concentrado | Realización ilustrada en EP0520971A1 |
| 8 | Salida de concentrado | Salida de producto magnético a la derecha de la figura | Realización ilustrada en EP0520971A1 |
| 9 | Salida de relaves | Salidas de producto no magnético abajo y a la izquierda | Realización ilustrada en EP0520971A1 |
| 10 | Nervio deflector | Fondo de la cuba junto a la salida inferior de relaves | Realización ilustrada en EP0520971A1 |
| 11 | Válvula de control | Debajo de la salida inferior de relaves | Realización ilustrada en EP0520971A1 |
| 12 | Feeder | Paso de alimentación sobre el tambor | Realización ilustrada en EP0520971A1 |
Sala
Componentes por modelo
Los modelos con los mismos componentes se agrupan; pulse un grupo para abrir su tabla.
Sala4 elementos
| N.º | Componente |
|---|---|
| 2 | Componente específico |
| 4 | Componente específico |
| 6 | Artesa de pulpa |
| 8 | Componente específico |
Preguntas frecuentes
¿Qué componentes y piezas de desgaste constan para el modelo Sala?
Constan 4 componentes, entre ellos: Pulp trough y más. La lista completa con su ubicación está en la tabla de componentes de esta página.
¿Cuál es el modelo sucesor actual del Sala?
Metso.
¿Cómo consulto piezas para el componente Sala?
Envíenos un plano o una muestra e indíquenos el modelo del equipo y el nombre de la pieza.
